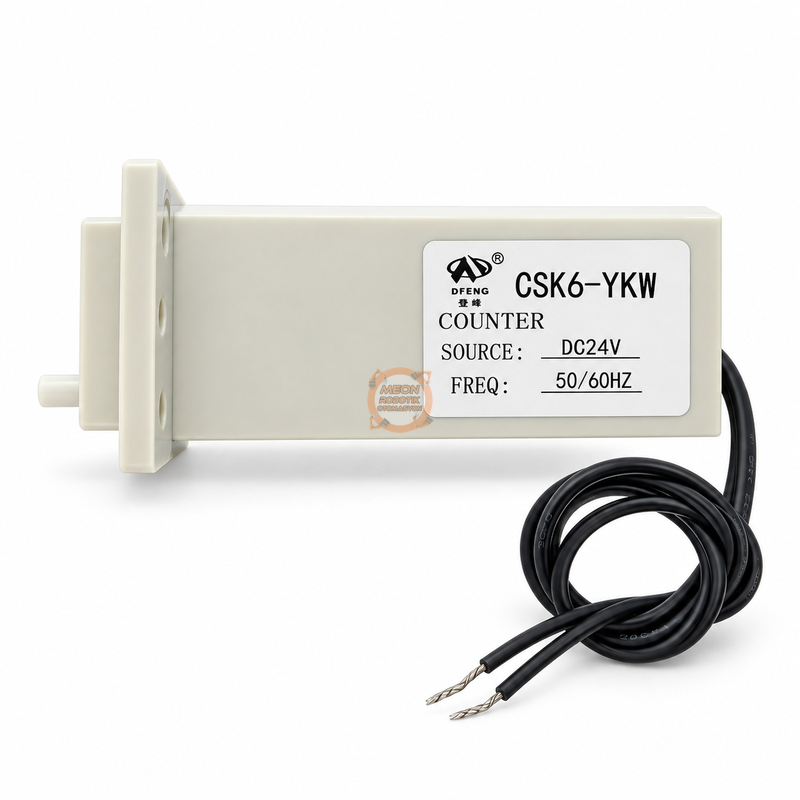

CSK6-YKW 24VDC Tetiklemeli 6 Haneli Elektromekanik Darbe Sayacı

CSK6-YKW, makine ve üretim hatlarında gerçekleşen olayları toplam olarak izlemek için kullanılan 6 haneli bir elektromekanik sayıcıdır. Girişine uygun 24 V DC darbe uygulandığında içindeki elektromıknatıs mekanik rakam mekanizmasını bir adım ilerletir. Böylece her ürün geçişi, pres vuruşu, anahtar kapanması veya kontrol çıkışı darbesi görünür bir sayı olarak kaydedilir.

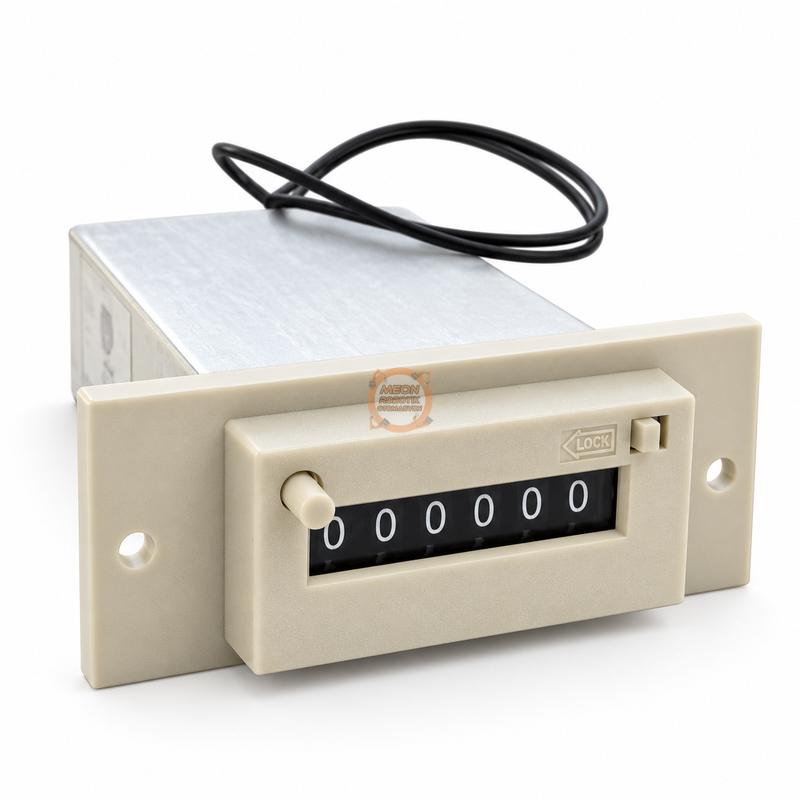

Gösterge LED ya da LCD ekran değildir: rakamlar mekanik tamburlarda görünür. Bu sayede göstergeyi sürekli enerjili tutmak gerekmez ve son sayılan değer besleme kesildiğinde de mekanik olarak görünür kalır. Ön yüzdeki manuel sıfırlama mekanizması yeni bir partiye 000000 değerinden başlamak için kullanılır; kilitleme düzeni bulunan YKW gövde yapısı yanlışlıkla sıfırlamayı önlemeye yardımcı olur.

Bu ürün DFeng markalı, 24 VDC girişli sürüm olarak tanımlanır. CSK6-YKW gövdesinin 12 V DC ve AC gerilimli sürümleri de piyasada bulunduğundan bağlantıda cihazın üzerindeki 24 VDC işareti esas alınmalıdır.

Ne İşe Yarar?

Bir makinenin kaç kez çevrim tamamladığını ya da bir sensörün önünden kaç parça geçtiğini operatörün hızlıca görmesini sağlar. Sayı sürekli artar; belirlenen bir değerde kendiliğinden röle çıkışı vermez, zamanı ölçmez ve tek başına otomatik durdurma yapmaz. Bu görevler gerekiyorsa PLC, elektronik preset sayıcı veya ek kontrol devresi kullanılmalıdır.

Örneğin konveyördeki parça algılama sensörü doğrudan sayaca uygun 24 V darbe üreten bir ara devreyi tetikler. Her geçişte mekanik gösterge bir artar. Üretim vardiyası sonunda değer okunabilir, parti tamamlanınca operatör sıfırlama düğmesiyle yeni sayımı başlatabilir.

Öne Çıkan Özellikler

• 24 VDC elektrik darbesiyle çalışan elektromıknatıslı sayma mekanizması
• 000000-999999 aralığını gösteren 6 haneli mekanik gösterge
• Elektrik kesintisinde son değeri mekanik olarak koruyan yapı
• Ön yüzden manuel sıfırlama ve kilitlenebilir reset düzeni
• Pano ön yüzüne montaja uygun YKW tip gövde
• PLC, röle kontağı, limit şalteri ve uygun sürücülü sensörlerle kullanılabilme
• Toplam üretim, çevrim ve olay adedi takibi için yalın gösterim

Teknik Özellikler

CSK6-YKW adı birden çok üretici tarafından kullanıldığından bobin gücü, kesin sayma hızı, çalışma sıcaklığı ve bağlantı ucu ayrıntıları belgeler arasında farklıdır. Bu parametreler kritikse teslim edilen cihazın etiketine veya DFeng sürümüne ait ölçüme göre son seçim yapılmalıdır.

Çalışma Prensibi: Elektriksel Tetik, Mekanik Gösterge

Sayıcıya 24 VDC uygulandığında bobin bir manyetik kuvvet oluşturur. Bu kuvvet dişli ve mandal mekanizmasını hareket ettirerek en sağdaki rakamı bir birim artırır. Rakam 9'dan sonraki adıma geçtiğinde taşıma hareketi soldaki haneye aktarılır. Yeni bir sayım için bobinin enerjisi kesilip mekanizmanın bırakmasına izin verilmelidir; bu nedenle sürekli 24 V vermek sürekli sayım üretmez.

Mekanik yapı, ekranın enerjisiz okunabilmesini sağlar. Buna karşılık çok kısa ya da çok sık darbelerde bobin ve mekanizma her hareketi tamamlayamayabilir. Hızlı enkoder sinyali veya yüksek frekanslı sensör çıkışı doğrudan uygulanacaksa elektronik hızlı sayıcı daha uygun bir çözümdür.

24 VDC Bağlantı Mantığı

Sayıcı, bobin girişine uygulanan 24 VDC gerilim darbesini sayar. İki telli tipte genel bağlantı, 24 V kaynağın bir hattının anahtarlama elemanından geçirilip sayacın girişine uygulanması ve diğer hattın kaynağa dönmesidir. Bu bir kuru kontak algılama girişi değildir: kontak yalnızca sayaca giden 24 V bobin akımını açıp kapatır.

Bazı CSK belgeleri DC bobini polaritesiz gösterirken bazı sürümler farklı bağlantı işaretleri taşır. Bu nedenle DFeng cihazındaki kablo rengi veya uç yönü yalnızca başka marka bir çizime bakılarak belirlenmemelidir. Gerilim uygulanmadan önce ürün etiketindeki 24 VDC ve varsa kutup işaretleri okunmalıdır.

PLC ve Sensörle Kullanım

PLC'nin röle çıkışı varsa 24 VDC besleme bu kontak üzerinden sayıcıya aktarılabilir. Röle kontağının DC gerilim ve bobin akımına uygun olması gerekir. PLC'nin transistör çıkışında da çıkışın NPN veya PNP tipi, izin verilen akımı ve darbe sırasında oluşabilecek endüktif gerilim dikkate alınmalıdır.

Üç telli yaklaşımda PNP kaynak çıkışı sayacın bir ucuna +24 V darbe verir; diğer uç 0 V'a döner. NPN sink çıkışı ise sayacın 0 V dönüşünü anahtarlar; diğer uç +24 V'a bağlanır. Bu bağlantılar ancak sensör veya PLC çıkışı bobini sürebilecek akım kapasitesindeyse uygundur. Düşük akımlı sensör çıkışlarında ara röle ya da MOSFET/transistör sürücüsü kullanılır.

Mikrodenetleyici çıkışları, örneğin 3,3 V GPIO, sayacı doğrudan tetiklemez. Arduino, ESP32 veya benzeri kartlar kullanıldığında 24 V bobini süren uygun bir ara kademe ve ortak referans/izolasyon tasarımı gerekir. Bobinin uçlarına konan koruma diyodu sürücüyü koruyabilir fakat bırakma süresini uzatıp yüksek sayma hızını düşürebilir; hızlı uygulamalarda uygun TVS veya farklı bastırma yöntemi seçilir.

Sayma Hızı ve Darbe Süresi

CSK6-YKW adını taşıyan üretici belgelerinde DC sayma hızı 20 sayım/saniye veya 35 sayım/saniye olarak geçerken bazı satıcılar daha düşük değer verir. Bu rakamlar DFeng sürümünün ölçülmüş sınırı olarak kabul edilmemelidir. Uygulamada çıkış darbesi bobini çekecek kadar uzun tutulmalı, iki darbe arasında mekanizmanın geri dönmesine süre verilmelidir.

Örneğin parça sensöründen kısa ve gürültülü darbeler geliyorsa zaman rölesi, PLC yazılımı veya darbe şekillendiriciyle tek ve temiz 24 VDC darbe oluşturulur. Çok hızlı hatlarda önce gerçek cihaz üzerinde kaçırılan sayım testi yapılır; gereken hız doğrulanamıyorsa elektronik sayaç tercih edilir.

Manuel Sıfırlama ve Kilit

Ön yüzdeki reset düğmesi mekanik rakamları başlangıç konumuna getirir. Kilitleme mekanizması etkinleştirildiğinde yanlışlıkla sıfırlama zorlaşır. Reset işlemi darbe gelirken yapılmamalıdır; önce sayma sinyali durdurulup mekanizmanın tamamıyla bırakması beklenmelidir.

Sıfırlama otomatik değildir ve elektrik kesilmesiyle gerçekleşmez. Vardiya veya parti bazında ayrı toplam isteniyorsa operatör resetleme işlemini üretim prosedürüne dahil etmelidir.

Mekanik Ölçü ve Pano Montajı

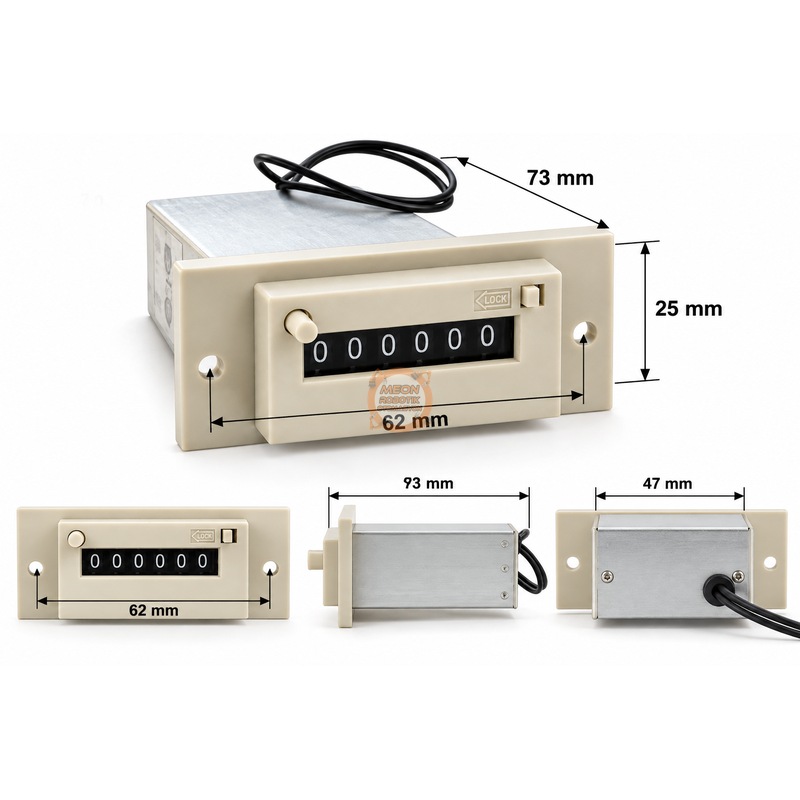

CSK6-YKW ailesinin teknik çizimlerinde ön toplam genişlik yaklaşık 72 mm, gövde ön yüksekliği yaklaşık 31 mm olarak gösterilir. Bazı çizimlerde montaj delikleri arası yaklaşık 63 mm ve gövde derinliği yaklaşık 47 mm'dir. Bunlar seri çizimlerinden alınmış yönlendirici ölçülerdir; panel deliği, vida konumu ve arkadaki bağlantı payı için teslim edilen DFeng cihazı ölçülmelidir.

1. Operatörün göstergeleri düz açıyla görebileceği pano konumu seçin.
2. Gövde, vida delikleri ve kablo çıkışı için gerçek cihazdan ölçü alın.
3. Gövdeyi uygun bağlantı elemanlarıyla sabitleyin; plastik kasayı zorlamayın.
4. Bobin kablolarını yüksek güçlü motor ve kontaktör kablolarından ayırın.
5. Pano kapağı kapandığında reset düğmesi ve gösterge erişimini kontrol edin.

Uygulama Örnekleri

Elektromekanik Sayaç ile Elektronik Sayaç Farkı

Kurulumda Dikkat Edilecekler

• 24 VDC modeline 220 V AC veya 12 V DC sürümlerinin bağlantı ve gerilim değerlerini uygulamayın.
• Darbe kaynağı bobini sürecek akıma ve endüktif yüke uygun olmalıdır.
• Sürücü transistörü veya röle kontağı için uygun darbe bastırma elemanı kullanın.
• Sürekli enerjili tutma, bobin ısısı ve mekanizma davranışı açısından uygulama koşullarına göre değerlendirilmelidir.
• Darbe sıklığını ve açık/kapalı sürelerini gerçek cihaz üzerinde test edin.
• Resetleme sırasında sayma sinyalini durdurun.
• Yüksek titreşim, toz veya nem bulunan ortamlar için pano koruması planlayın.

Sorun Giderme

Sıkça Sorulan Sorular

Bu ürün dijital ekranlı mı?

Hayır. Tetik sinyali elektriksel, sayıyı gösteren rakamlar mekaniktir.

Sayı güç kesintisinde silinir mi?

Hayır. Rakamlar fiziksel konumunu korur; yeniden enerji verildiğinde sayım kaldığı yerden devam eder.

24 V'u sürekli verirsem saymaya devam eder mi?

Hayır. Sayım yeni bobin hareketleriyle oluşur; her sayım arasında bobinin bırakmasına izin veren bir gerilim kesintisi gerekir.

Bir değere gelince makineyi durdurur mu?

Hayır. Ürün toplam sayıyı gösterir. Otomatik eşik kontrolü ve çıkış rölesi için ayrı kontrol donanımı gerekir.

NPN veya PNP sensöre bağlanabilir mi?

Uygun 24 VDC bağlantı düzeni ve bobin akımını taşıyabilecek çıkışla evet. Sensörün akım kapasitesi yetersizse ara sürücü kullanılır.

Arduino veya ESP32 pininden doğrudan çalışır mı?

Hayır. 24 VDC bobin için harici besleme ve röle/MOSFET gibi uygun bir sürücü gerekir.

Paket İçeriği

1 adet DFeng CSK6-YKW 24VDC, 6 haneli elektromekanik sayıcı. Harici güç kaynağı, sensör, röle ve sürücü devresi ayrıca temin edilir.

Teknik Kaynaklar

Aşağıdaki belgeler CSK6-YKW model ailesine ilişkin karşılaştırmalı teknik bilgidir. Farklı üretici sürümlerinin bobin gücü ve azami sayma hızı aynı olmayabilir; DFeng ürününün etiket bilgisi önceliklidir.

• CSK-YKW serisi datasheet: çalışma ilkesi, ölçüler ve seri özellikleri
• CSK6-YKW model tablosu: 6 hane ve 24 VDC varyantı
• CSK6-YKW kullanım bilgisi ve teknik tablo
