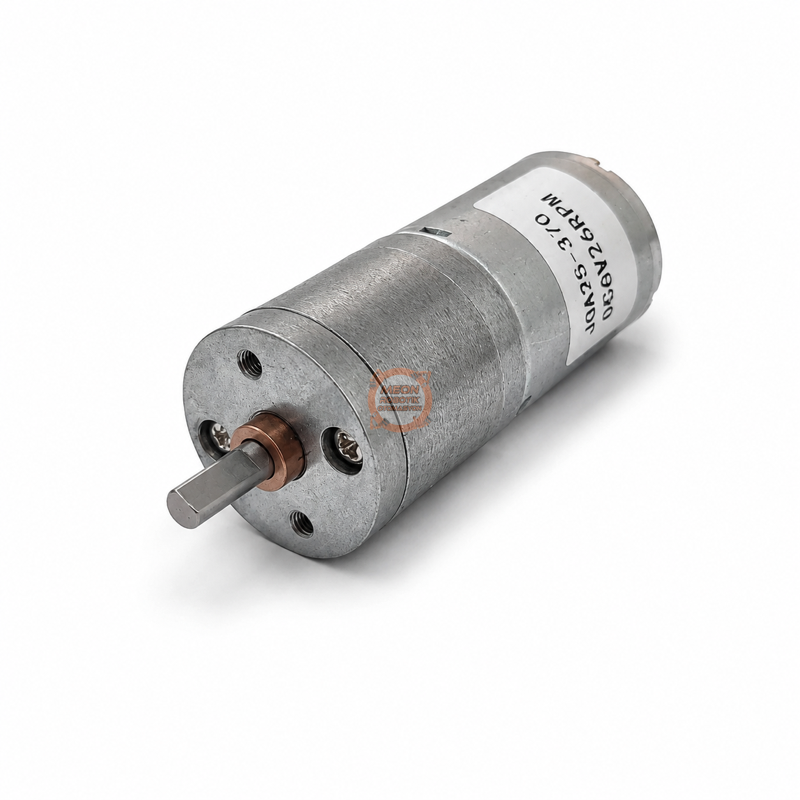

6V 25 mm 26 RPM Redüktörlü DC Motor – JGA25-370

6V 25 mm 26 RPM Redüktörlü DC Motor – JGA25-370

Redüktörlü motor, 6 V DC besleme ile çalışan ve yüksüz durumda yaklaşık 26 RPM çıkış hızı sağlayan JGA25-370 model bir motordur. 226:1 redüksiyon oranına sahip metal dişli kutusu, motor devrini önemli ölçüde düşürerek çıkış milinde daha yüksek tork ve kontrollü hareket elde edilmesini sağlar. Düşük devir gerektiren robotik sistemler, döner mekanizmalar, küçük konveyörler ve otomasyon projelerinde kullanılabilir.

25 mm gövde çapına sahip kompakt yapı, motorun sınırlı montaj alanlarında kullanılmasını kolaylaştırır. 26 RPM çıkış hızı özellikle hızlı dönüşten ziyade yavaş ve kontrollü hareket gereken mekanizmalar için uygundur. 226:1 redüksiyonlu JGA25-370 varyantının nominal tork değeri yaklaşık 5 kg·cm seviyesindedir.

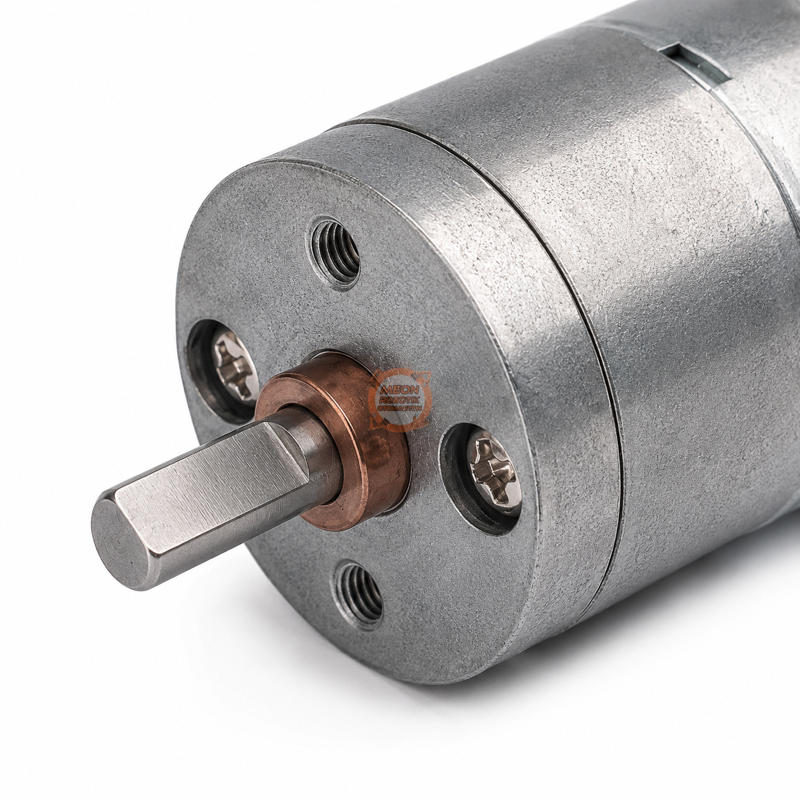

Motorun çıkışında 4 mm çapında, tek yüzeyi düzleştirilmiş D tipi mil bulunur. D tipi mil yapısı; uygun tekerlek, kaplin, kasnak ve diğer mekanik bağlantı elemanlarının mile daha sağlam sabitlenmesine yardımcı olur. Milin dışarı çıkan bölümü 9,6 mm uzunluğunda, mil çıkış burcu ise 7 mm çapındadır.

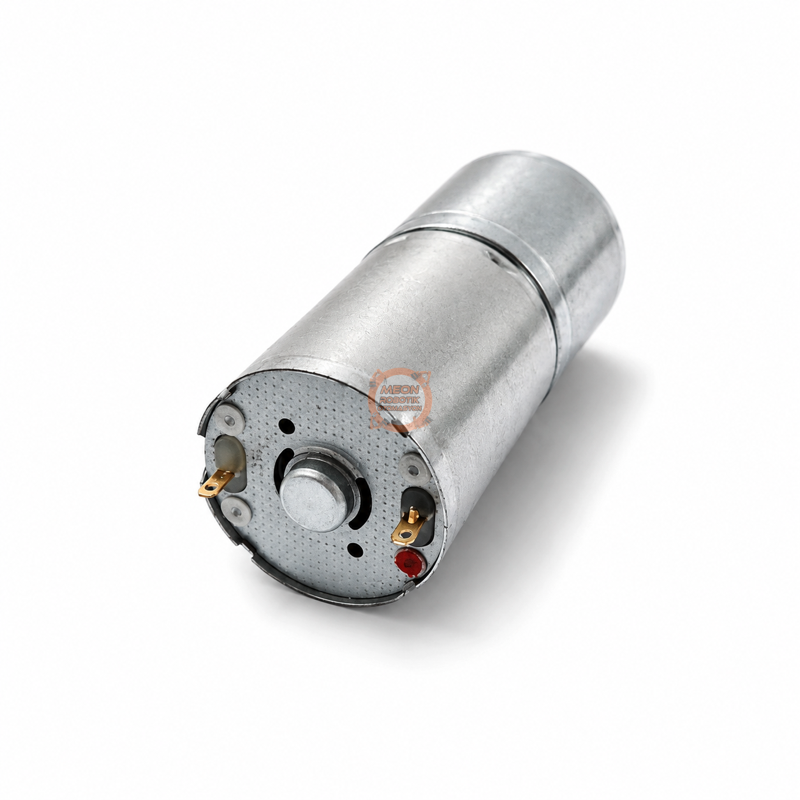

Motor iki terminal üzerinden beslenir. Bağlantı polaritesi değiştirilerek dönüş yönü tersine çevrilebilir. Uygun bir DC motor sürücü kartıyla PWM kullanılarak hız kontrolü yapılabilir.

Öne Çıkan Özellikler

• 6 V DC çalışma voltajı
• Yaklaşık 26 RPM yüksüz dönüş hızı
• 226:1 redüksiyon oranı
• Yaklaşık 5 kg·cm nominal tork
• 25 mm gövde çapı
• Metal redüktörlü yapı
• 4 mm D tipi çıkış mili
• 9,6 mm çıkış mili uzunluğu
• 7 mm mil çıkış burcu çapı
• İki yönlü dönüş desteği
• Motor sürücüsü üzerinden PWM hız kontrolü
• M3 montaj delikleri

Kullanım Alanları

• Robotik araç ve hareket mekanizmaları
• Düşük hızlı tekerlek tahrik sistemleri
• Küçük konveyör ve taşıma mekanizmaları
• Döner platform sistemleri
• Otomatik açma-kapama mekanizmaları
• DIY otomasyon uygulamaları
• STEM ve motor kontrol projeleri
• Yavaş ve kontrollü hareket gerektiren mekanik sistemler

Teknik Özellikler

Elektriksel ve Bağlantı Bilgileri

Motor 6 V DC besleme ile çalışır ve iki terminal üzerinden bağlantı yapılır. Terminallere uygulanan polarite ters çevrildiğinde motorun dönüş yönü de tersine döner.

Motor mikrodenetleyici çıkışına doğrudan bağlanmamalıdır. PWM hız kontrolü ve yön değiştirme işlemleri için motorun akım ihtiyacına uygun bir DC motor sürücü kartı kullanılmalıdır.

Boyutlar ve Uyumluluk

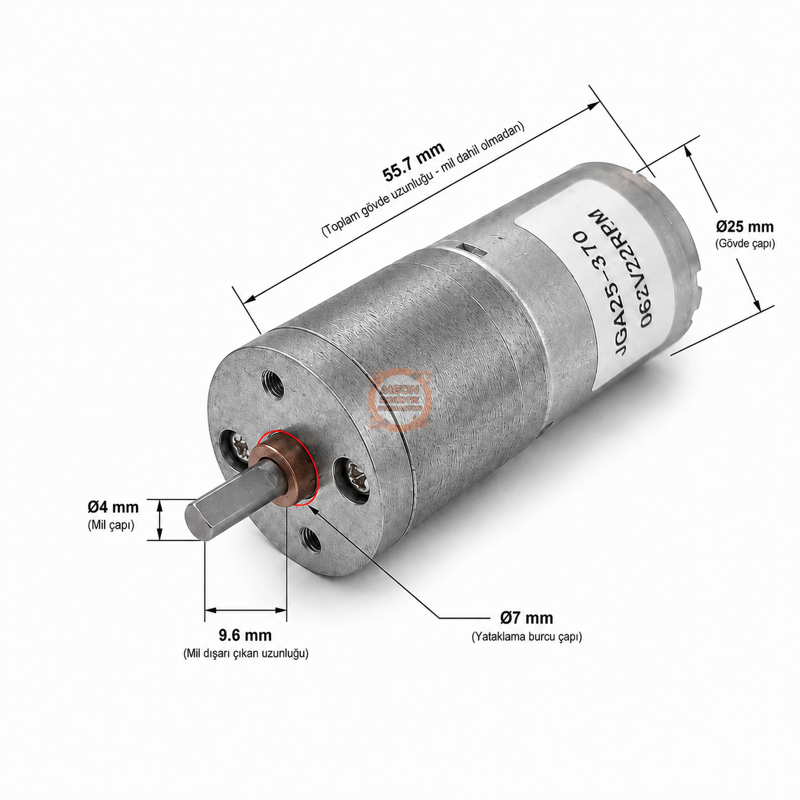

Motorun gövde çapı 25 mm’dir. Çıkışta bulunan D tipi mil 4 mm çapında ve dışarı çıkan bölümü 9,6 mm uzunluğundadır. Milin gövdeden çıktığı yataklama burcunun çapı 7 mm’dir.

4 mm D tipi mil; aynı mil çapı ve profile uygun tekerlek, kaplin, kasnak ve mekanik bağlantı elemanlarıyla kullanılabilir.

Kullanım ve Güvenlik Notları

• Motor uygun 6 V DC besleme ile kullanılmalıdır.
• Mile bağlanacak mekanik parçalar merkezlenmiş ve sağlam şekilde sabitlenmelidir.
• Motor mili uzun süre bloke edilmiş durumda bırakılmamalıdır.
• Motor sürücü seçilirken motorun kalkış ve yük altındaki akım ihtiyacı dikkate alınmalıdır.
• Yön ve PWM hız kontrolü uygun bir DC motor sürücüsü üzerinden yapılmalıdır.

Paket İçeriği

• 1 Adet 6V 25 mm 26 RPM Redüktörlü DC Motor
