6V 25 mm 1360 RPM Redüktörlü DC Motor – JGA25-370

Redüktörlü motor, 6 V DC beslemeyle çalışan ve yüksüz durumda yaklaşık 1360 RPM çıkış hızı sağlayan JGA25-370 model bir motordur. Düşük redüksiyon oranına sahip metal dişli kutusu, standart DC motor hızını mekanik uygulamalarda kullanılabilecek kontrollü bir çıkışa dönüştürür. Robotik araçlar, hızlı döner platformlar, küçük konveyörler ve çeşitli hareket mekanizmalarında kullanılabilir.

25 mm gövde çapındaki kompakt yapı, motorun sınırlı montaj alanına sahip projelere yerleştirilmesini kolaylaştırır. Yaklaşık 49 mm gövde uzunluğuna sahip olan motor, yüksek çıkış hızının gerekli olduğu uygulamalar için uygun bir seçenektir.

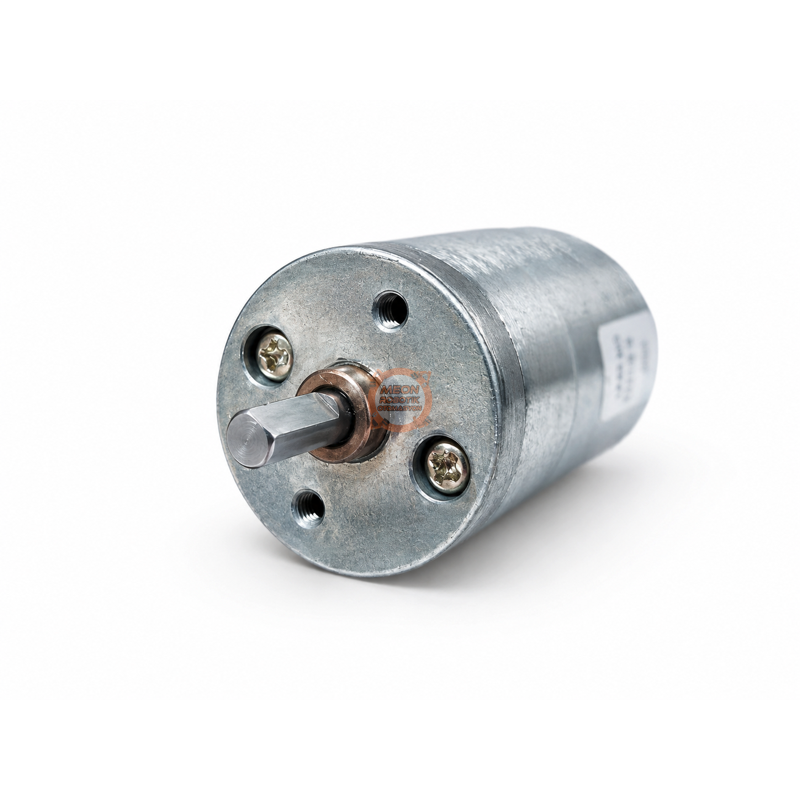

Motorun çıkış mili 4 mm çapında ve tek tarafı düzleştirilmiş D tipi yapıdadır. D tipi mil; tekerlek, kaplin, kasnak ve benzeri parçaların mil üzerinde daha sağlam tutulmasına yardımcı olur. Dışarı çıkan mil uzunluğu 9,6 mm, mil çıkış burcu çapı ise 7 mm’dir.

Motorun iki bağlantı terminaline uygulanan gerilimin polaritesi değiştirilerek dönüş yönü tersine çevrilebilir. Uygun bir DC motor sürücüsü kullanıldığında PWM yöntemiyle hız kontrolü yapılabilir.

Öne Çıkan Özellikler

• 6 V DC çalışma voltajı
• Yaklaşık 1360 RPM yüksüz çıkış hızı
• JGA25-370 motor modeli
• 25 mm gövde çapı
• Yaklaşık 49 mm gövde uzunluğu
• Metal redüktörlü yapı
• 4 mm D tipi çıkış mili
• 9,6 mm çıkış mili uzunluğu
• Yaklaşık 0,1 kg·cm nominal tork
• Yaklaşık 0,35 kg·cm durma torku
• İki yönlü dönüş desteği
• Motor sürücüsü üzerinden PWM hız kontrolü
• M3 montaj delikleri

Kullanım Alanları

• Hızlı robotik araç ve tekerlek sistemleri
• Küçük konveyör mekanizmaları
• Döner platform ve sergileme sistemleri
• Hızlı açma-kapama mekanizmaları
• DIY otomasyon uygulamaları
• STEM ve motor kontrol projeleri
• Küçük tahrik ve hareket sistemleri

Teknik Özellikler

Elektriksel ve Bağlantı Bilgileri

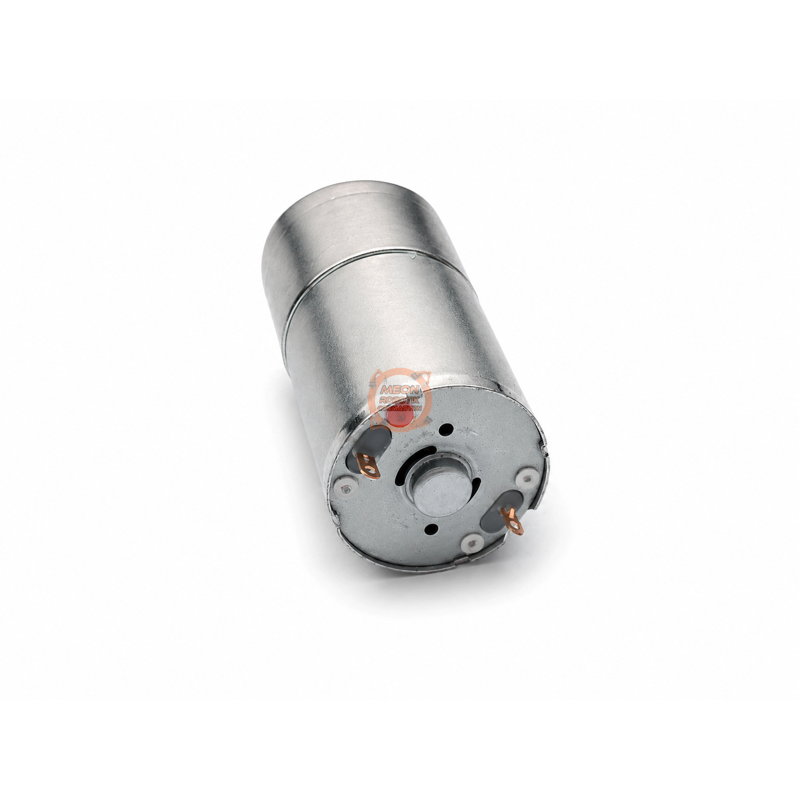

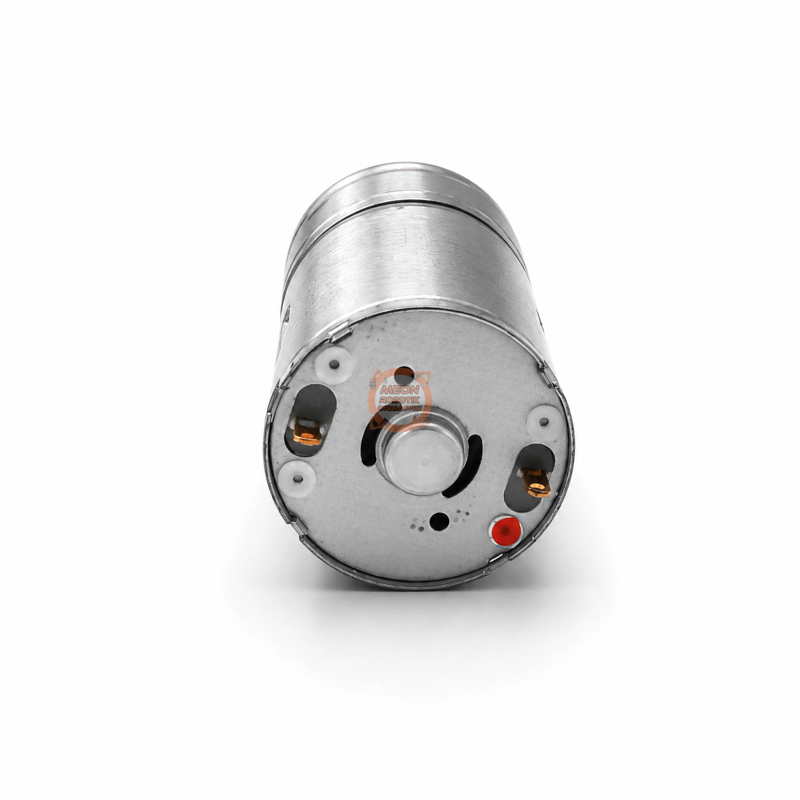

Motor, arka bölümündeki iki terminal üzerinden 6 V DC güç kaynağına bağlanır. Bağlantı polaritesi ters çevrildiğinde çıkış milinin dönüş yönü değişir.

Motor mikrodenetleyici çıkışına doğrudan bağlanmamalıdır. Yön değiştirme ve PWM hız kontrolü için motorun akım ihtiyacına uygun bir DC motor sürücü kartı kullanılmalıdır.

Boyutlar ve Uyumluluk

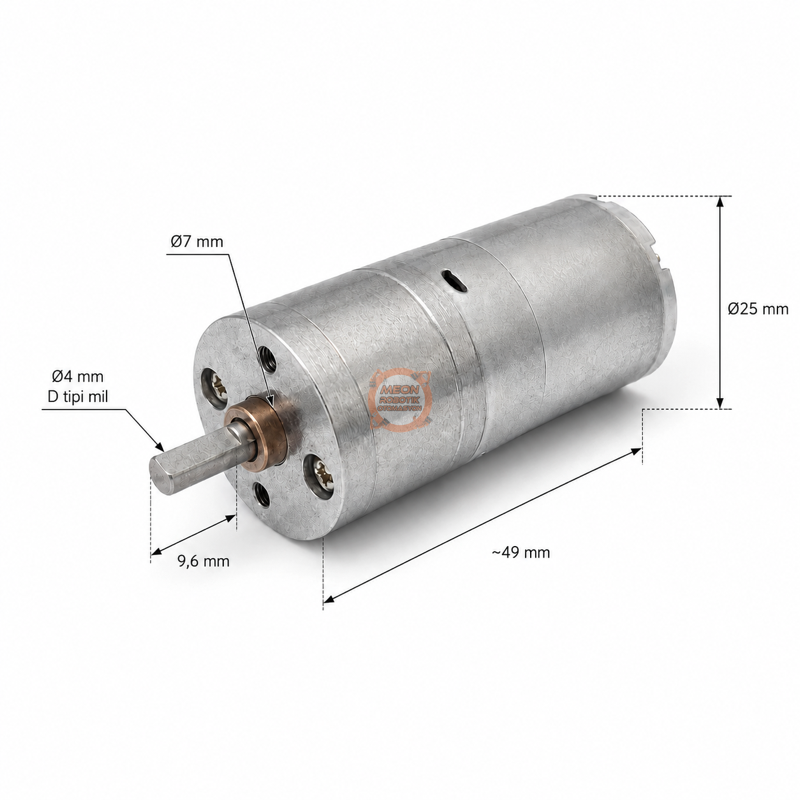

Motorun gövde çapı 25 mm, gövde uzunluğu ise yaklaşık 49 mm’dir. Dışarı çıkan mil bölümü 9,6 mm uzunluğunda ve 4 mm çapındadır. Milin gövdeden çıktığı yataklama burcunun çapı 7 mm’dir.

4 mm D tipi mil; aynı mil çapı ve mil profili için üretilmiş tekerlek, kaplin, kasnak ve bağlantı elemanlarıyla kullanılabilir.

Kullanım ve Güvenlik Notları

• Motor uygun 6 V DC besleme ile çalıştırılmalıdır.
• Durma torku sürekli çalışma torku değildir.
• Motor mili uzun süre bloke edilmiş durumda bırakılmamalıdır.
• Milin bloke edilmesi motorun yüksek akım çekmesine, ısınmasına veya zarar görmesine neden olabilir.
• Yön değiştirmeden önce motorun durdurulması mekanik zorlanmayı azaltır.
• Mile bağlanacak parçalar merkezlenmiş ve sağlam biçimde sabitlenmelidir.
• PWM hız kontrolü uygun bir motor sürücü kartıyla yapılmalıdır.
• 1360 RPM çıkış hızı nedeniyle dönen parçaların güvenli biçimde sabitlendiğinden emin olunmalıdır.

Paket İçeriği

• 1 Adet 6V 25 mm 1360 RPM Redüktörlü DC Motor
