10 kg Yük Hücresi HX711 Dijital Ağırlık Sensörü Seti

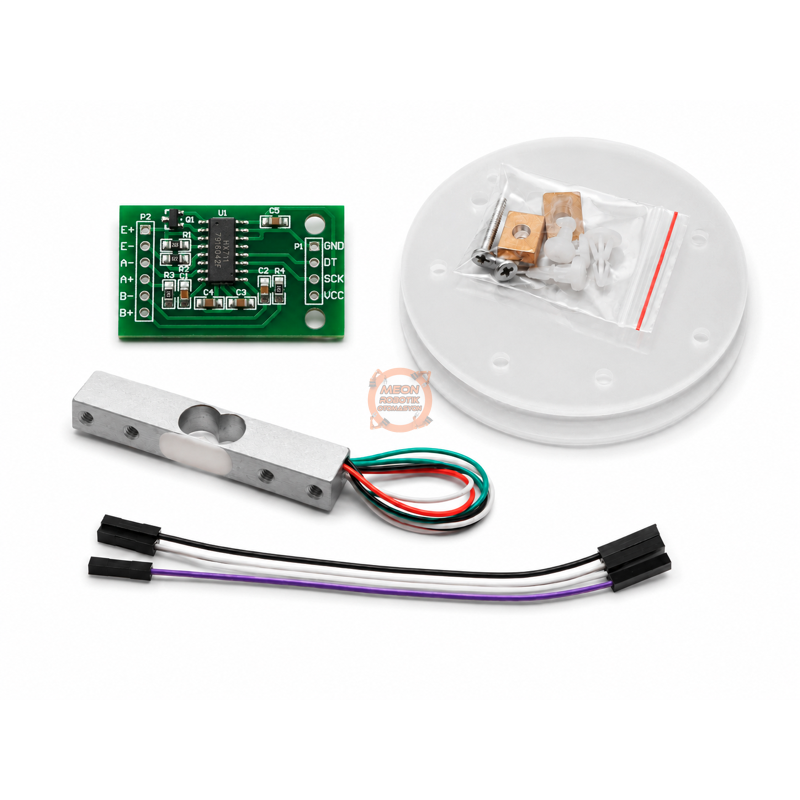

Yük hücresi, uygulanan ağırlığı elektriksel sinyale dönüştüren ve elektronik tartım sistemlerinin temelini oluşturan bir ölçüm elemanıdır. Bu set; 10 kg kapasiteli sensör, HX711 modülü, akrilik tartım plakaları ve gerekli montaj parçalarıyla kişisel tartım projelerinin kurulmasını kolaylaştırır. Arduino, ESP32, ESP8266 ve benzeri geliştirme kartlarıyla dijital ağırlık ölçümü yapılmasına olanak tanır.

HX711, köprü tipi sensörlerden gelen düşük seviyeli diferansiyel sinyalleri okuyabilen, dahili yükselticiye sahip 24 bit analog-dijital dönüştürücüdür. İki diferansiyel giriş kanalı bulunan entegrede Kanal A için 64 veya 128, Kanal B için 32 kazanç seçeneği bulunur. Çalışma gerilimi 2,6–5,5 V aralığındadır.

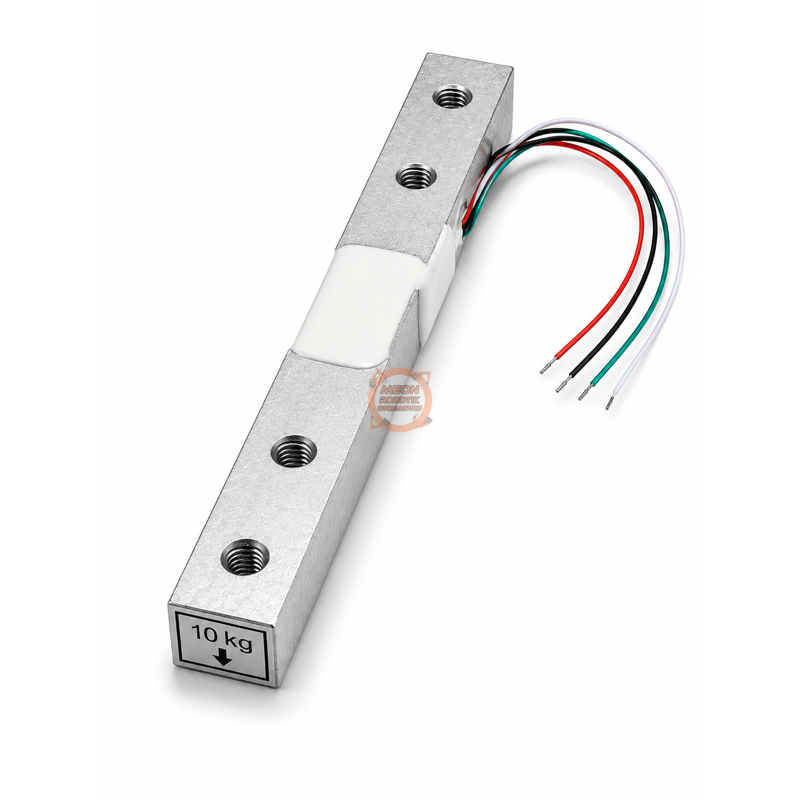

Sette bulunan yük hücresi, 10 kg nominal ölçüm kapasitesine ve dört kablolu köprü bağlantısına sahiptir. Üzerindeki “10 kg” ibaresi parçanın ağırlığını değil, doğru montaj ve kalibrasyon koşullarındaki ölçüm kapasitesini belirtir. Benzer 80 mm çubuk tip sensörlerde dört gerinim ölçerin Wheatstone köprüsü şeklinde bağlandığı görülür. Bununla birlikte kablo renklerinin pin karşılıkları üretime göre değişebileceğinden bağlantılar ölçüm yapılarak doğrulanmalıdır.

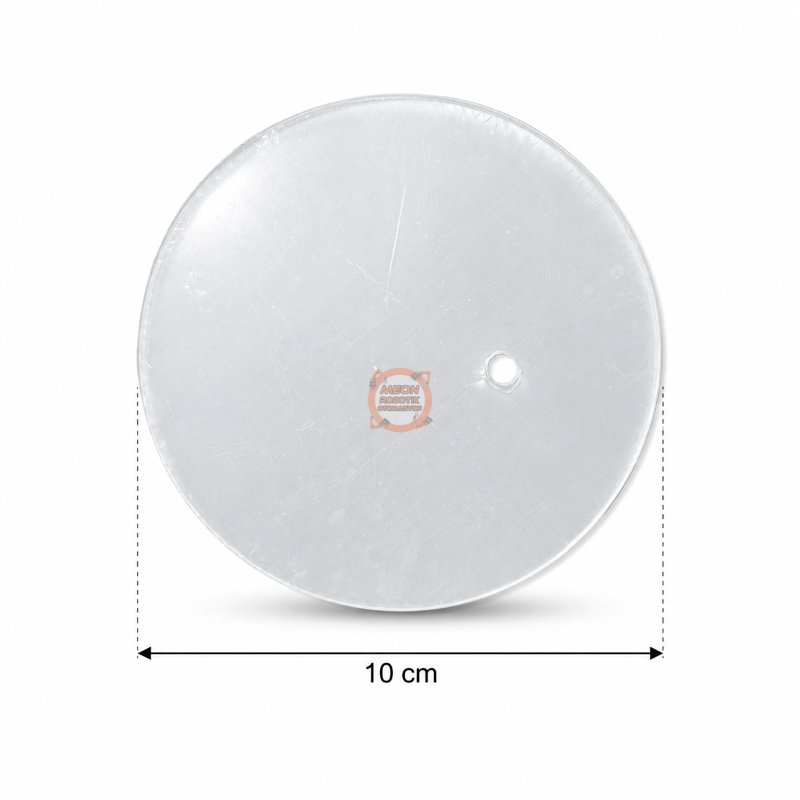

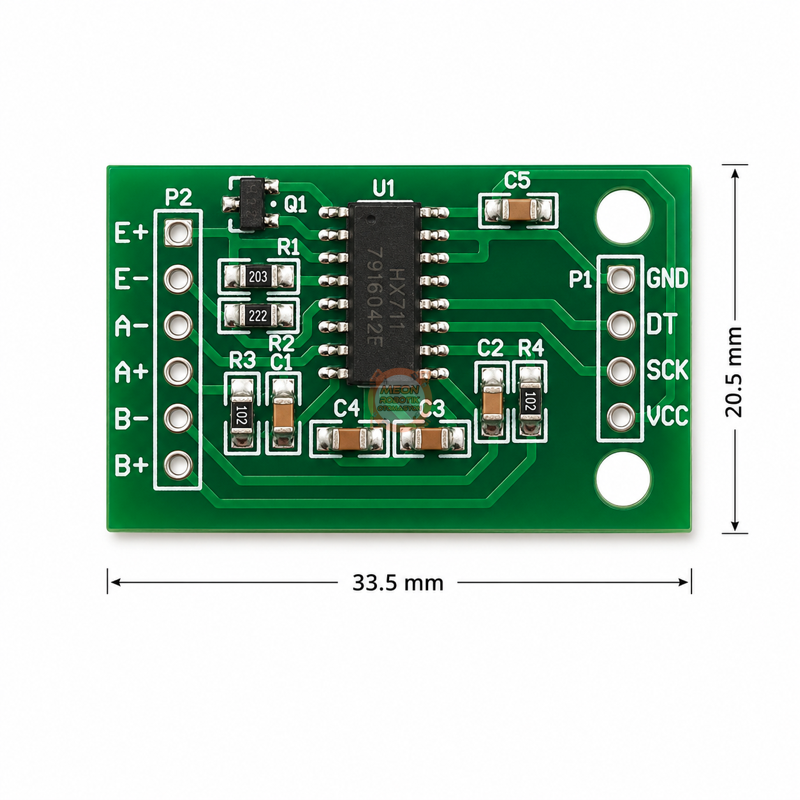

İki adet 100 mm akrilik plaka, küçük bir masaüstü tartım platformu oluşturmak için kullanılır. Yük hücresi uygun şekilde sabitlendikten sonra HX711 kartının E+, E-, A+ ve A- girişlerine bağlanır. VCC, GND, DT ve SCK uçları ise mikrodenetleyici bağlantısı içindir.

Sistem kullanılmadan önce bilinen bir referans ağırlıkla kalibrasyon yapılmalıdır. Mekanik montaj, platformun serbest hareket edebileceği şekilde hazırlanmalı; sensöre 10 kg kapasitesinin üzerinde yük uygulanmamalıdır.

Kullanım Alanları

• Arduino dijital terazi projeleri
• Robotik ağırlık ve yük algılama sistemleri
• Otomatik dolum ve dozajlama uygulamaları
• Stok, hazne ve kap ağırlığı takibi
• Eğitim ve elektronik deneyleri
• DIY tartım platformları
• Otomasyon ve kontrol sistemleri

Teknik Özellikler

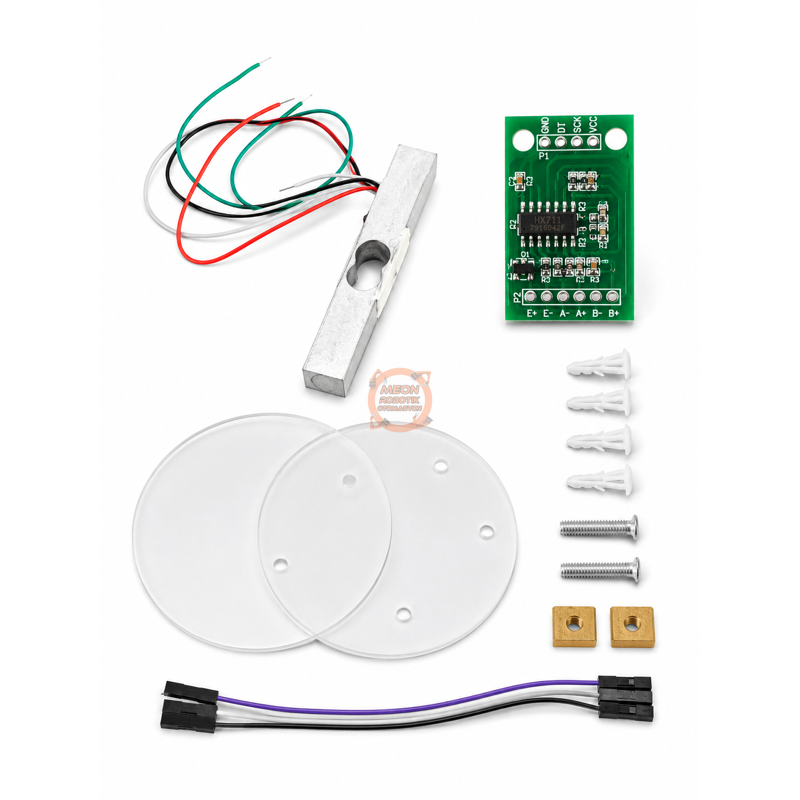

Paket İçeriği

• 1 adet 10 kg kapasiteli yük hücresi
• 1 adet HX711 yük hücresi yükseltici ve ADC modülü
• 1 adet 10’lu erkek pin header
• 4 adet dişi-dişi jumper kablo
• 2 adet 100 mm çapında akrilik tartım platformu
• 2 adet delikli dikdörtgen akrilik ara parça
• 2 adet M4 × 20 mm havşa başlı montaj vidası
• 5 adet plastik geçmeli sabitleme pimi


Yük hücresi kablo renkleri üretim serisine göre değişebileceğinden E+, E-, A+ ve A- bağlantıları ölçülerek veya sensöre ait bağlantı bilgisi doğrulanarak yapılmalıdır.

Arduino ile HX711 Ağırlık Sensörü Kurulum ve Kalibrasyon Rehberi İçin;
