1 kg Yük Hücresi HX711 Dijital Ağırlık Sensörü Seti

Yük hücresi, uygulanan ağırlığı elektriksel sinyale dönüştüren ve elektronik tartım sistemlerinde kullanılan temel ölçüm elemanıdır. Bu set; 1 kg kapasiteli sensör, HX711 dönüştürücü modül, akrilik tartım plakaları ve montaj parçalarıyla küçük ölçekli dijital terazi projelerinin kurulmasını kolaylaştırır. Arduino, ESP32, ESP8266 ve benzeri geliştirme kartlarıyla birlikte kullanılabilir.

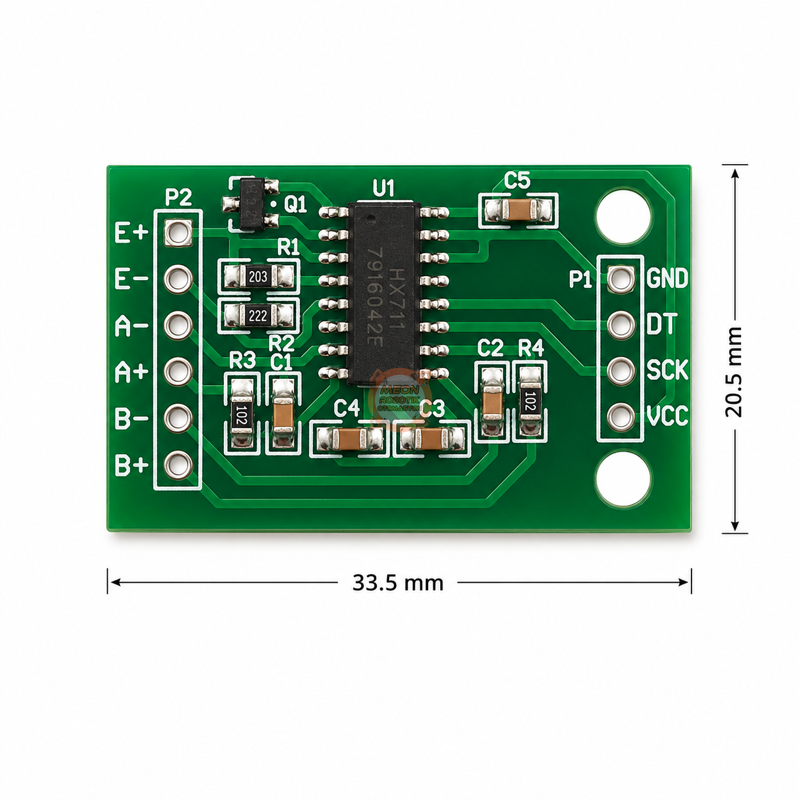

Sette yer alan HX711 modülü, yük hücresi üzerinden gelen düşük seviyeli diferansiyel sinyali yükseltir ve 24 bit dijital veriye dönüştürür. Kart üzerinde E+, E-, A+, A-, B+ ve B- sensör bağlantıları ile VCC, GND, DT ve SCK mikrodenetleyici bağlantıları bulunur.

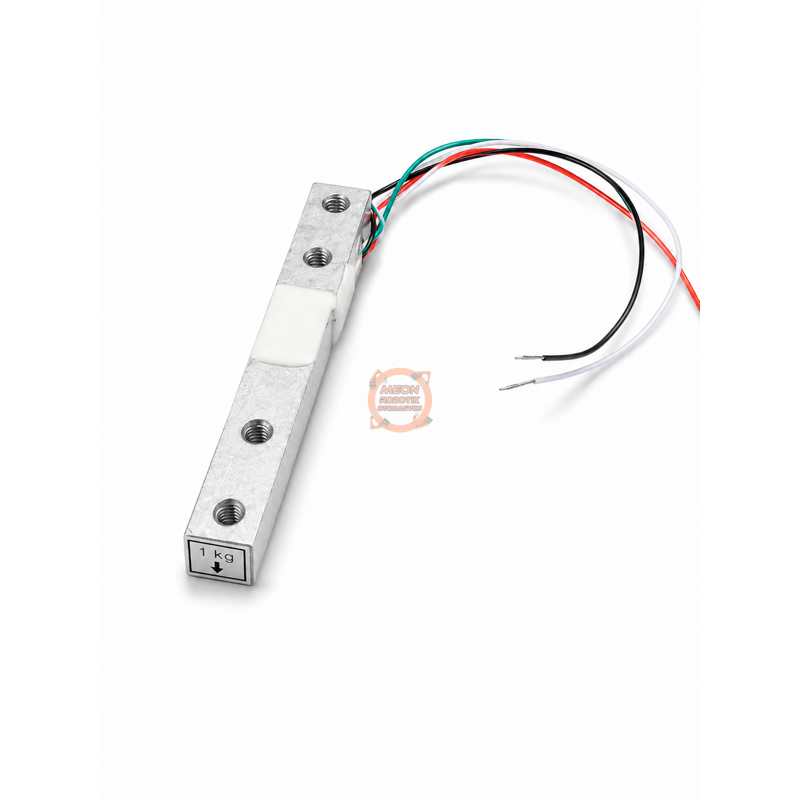

1 kg nominal kapasiteli yük hücresi, özellikle küçük parçaların, elektronik bileşenlerin ve hafif nesnelerin tartılması için uygundur. Üzerindeki “1 kg” ibaresi sensörün kendi ağırlığını değil, doğru montaj ve kalibrasyon koşullarındaki nominal ölçüm kapasitesini belirtir.

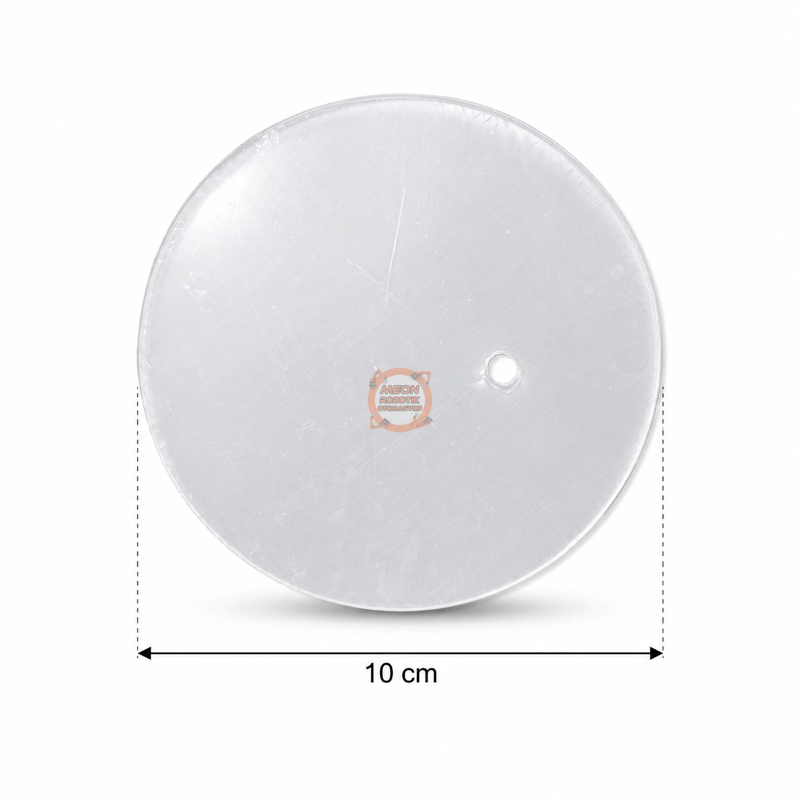

İki adet şeffaf akrilik plaka, masaüstü tartım platformunun oluşturulmasını sağlar. Yük hücresi platforma uygun şekilde sabitlenmeli ve ölçüm öncesinde bilinen bir referans ağırlıkla kalibre edilmelidir. Gerçek ölçüm performansı; mekanik montaj, kalibrasyon, elektriksel gürültü ve yazılım ayarlarına bağlıdır.

Kullanım Alanları

• Arduino dijital terazi projeleri
• Küçük parça ve elektronik bileşen tartımı
• Robotik yük algılama sistemleri
• Otomatik dolum ve dozajlama uygulamaları
• Eğitim ve elektronik deneyleri
• DIY masaüstü tartım sistemleri
• Otomasyon ve kontrol projeleri

Teknik Özellikler

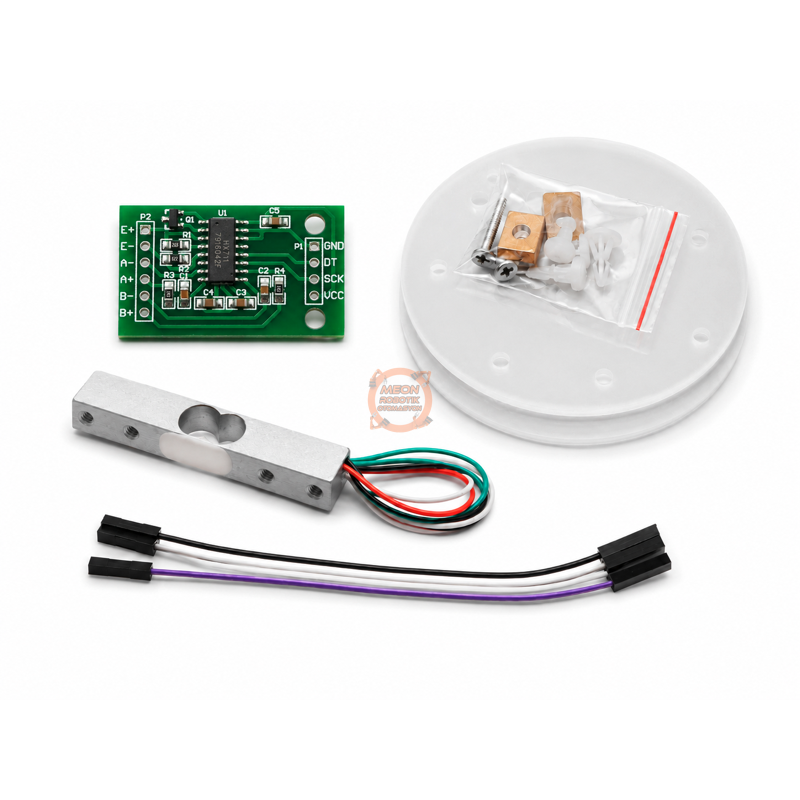

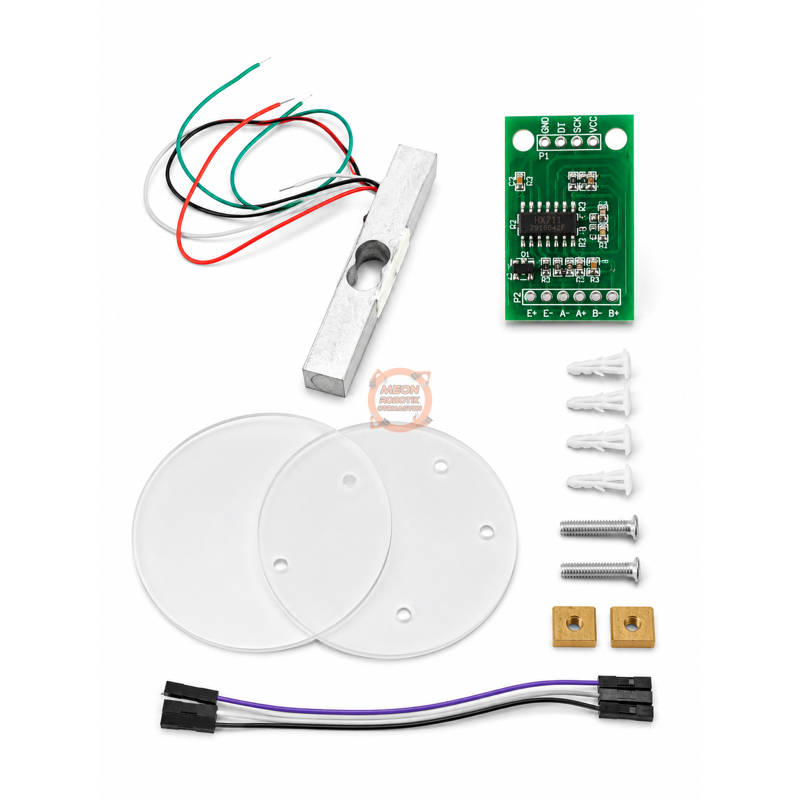

Paket İçeriği

• 1 adet 1 kg kapasiteli yük hücresi
• 1 adet HX711 yük hücresi yükseltici ve ADC modülü
• 1 adet 10’lu erkek pin header
• 4 adet dişi-dişi jumper kablo
• 2 adet 100 mm çapında akrilik tartım platformu
• 2 adet delikli dikdörtgen akrilik ara parça
• 2 adet M4 × 20 mm havşa başlı montaj vidası
• 5 adet plastik geçmeli sabitleme pimi

Yük hücresi kablo renkleri üretim serisine göre değişebileceğinden E+, E-, A+ ve A- bağlantıları ölçülerek veya sensöre ait bağlantı bilgisi doğrulanarak yapılmalıdır.
