Toroid Trafo Modelleri ve Fiyatları

Toroid trafo, elektrik enerjisinin ihtiyaç duyulan gerilim seviyesine dönüştürülmesini sağlayan, halka biçimli manyetik nüve yapısına sahip yüksek verimli bir transformatör çeşididir. Kompakt tasarımı, düşük manyetik kaybı, sessiz çalışma özelliği ve yüksek güç aktarım verimliliği sayesinde elektronik cihazlardan endüstriyel otomasyon sistemlerine kadar geniş bir kullanım alanına sahiptir.

Meon Robotik Otomasyon toroid trafo kategorisinde; farklı çıkış gerilimlerine ve güç değerlerine sahip 48V toroid trafo, 60V toroid trafo, 200VA, 250VA, 300VA ve 350VA toroidal transformatör seçeneklerini inceleyebilirsiniz. Projenizin ihtiyaç duyduğu çıkış gerilimi, akım kapasitesi ve toplam güç değerine uygun ürünü tercih ederek güvenilir ve kararlı bir enerji altyapısı oluşturabilirsiniz.

Toroid Trafo Nedir?

Toroid trafo, ferromanyetik malzemeden üretilmiş halka şeklindeki bir nüve üzerine primer ve sekonder sargıların sarılmasıyla oluşturulan elektriksel güç dönüştürme elemanıdır. Şebekeden alınan alternatif akım gerilimini, bağlı sistemin ihtiyaç duyduğu daha düşük veya farklı bir AC gerilim seviyesine dönüştürür.

Klasik nüveli trafolardan farklı olarak toroidal yapıda manyetik akı, halka biçimli nüve içerisinde daha düzenli bir yol izler. Bu yapı kaçak manyetik alanın azaltılmasına, enerji kayıplarının düşürülmesine ve trafonun daha kompakt ölçülerde üretilebilmesine katkı sağlar.

Toroid trafolar özellikle hassas elektronik sistemlerde, ses sistemlerinde, motor sürücü devrelerinde, CNC kontrol panolarında, güç kaynaklarında ve otomasyon uygulamalarında tercih edilmektedir.

Toroid Trafo Nasıl Çalışır?

Bir toroid trafonun primer sargısına alternatif akım uygulandığında, toroidal nüve içerisinde değişken bir manyetik alan meydana gelir. Oluşan bu manyetik alan sekonder sargıda elektromotor kuvvet indükleyerek çıkış geriliminin oluşmasını sağlar.

Primer ve sekonder sargıların sarım oranı, trafonun giriş ve çıkış gerilimlerini belirler. Örneğin şebeke gerilimini 48V AC veya 60V AC seviyesine düşürmek amacıyla kullanılan bir toroid trafo, bağlı ekipmanların ihtiyaç duyduğu uygun alternatif akım çıkışını sağlar.

Toroid trafoların çıkışları AC gerilimdir. DC gerilimle çalışan bir cihazın beslenmesi gerekiyorsa trafo çıkışına uygun kapasitede doğrultucu, filtre kondansatörü ve gerekirse voltaj regülasyon devresi eklenmelidir.

Toroid Trafonun Avantajları Nelerdir?

Toroidal trafolar, yapısal özellikleri sayesinde birçok elektronik ve endüstriyel uygulamada önemli avantajlar sunar.

• Yüksek verimlilik: Manyetik akının nüve içerisinde verimli şekilde dolaşması enerji kayıplarının azaltılmasına yardımcı olur.
• Kompakt yapı: Benzer güç değerindeki klasik trafolara göre daha az yer kaplayan bir tasarıma sahiptir.
• Düşük elektromanyetik yayılım: Halka biçimli nüve, çevreye yayılan kaçak manyetik alanın azaltılmasına katkı sağlar.
• Sessiz çalışma: Doğru montaj ve uygun yük altında düşük mekanik titreşimle çalışabilir.
• Düşük boşta kayıp: Sistem çalışmadığı veya düşük yükte olduğu durumlarda enerji kaybının sınırlandırılmasına yardımcı olur.
• Kolay montaj: Merkez deliği sayesinde uygun montaj aparatı kullanılarak pano veya cihaz içerisine sabitlenebilir.
• Kararlı güç aktarımı: Elektronik devreler, sürücüler ve kontrol sistemleri için güvenilir enerji dönüşümü sağlar.

48V Toroid Trafo

48V toroid trafo, girişte bulunan şebeke gerilimini 48V AC çıkış gerilimine dönüştürmek için kullanılan trafo çeşididir. Endüstriyel kontrol devreleri, güç kaynakları, motor sürücü sistemleri, ses amplifikatörleri, şarj devreleri ve özel elektronik projelerde kullanılabilir.

48V AC çıkış veren toroid trafolar farklı VA değerleriyle üretilmektedir. Sistemin çekeceği toplam akıma göre 200VA, 250VA veya 300VA gibi güç seçenekleri değerlendirilebilir. Trafo seçimi yapılırken yalnızca çıkış gerilimine değil, bağlı yükün ihtiyaç duyduğu toplam güce de dikkat edilmelidir.

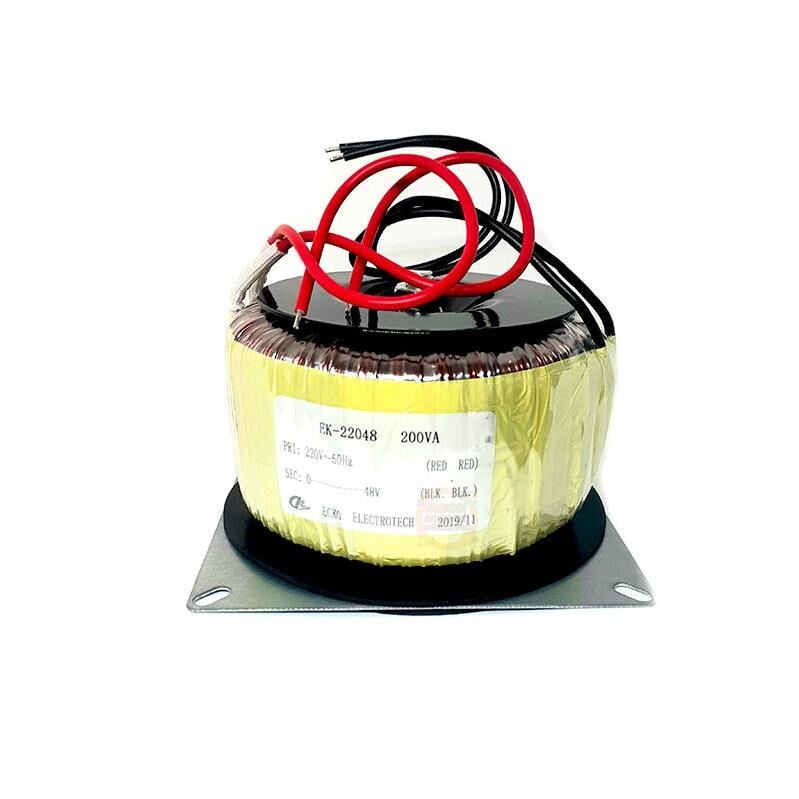

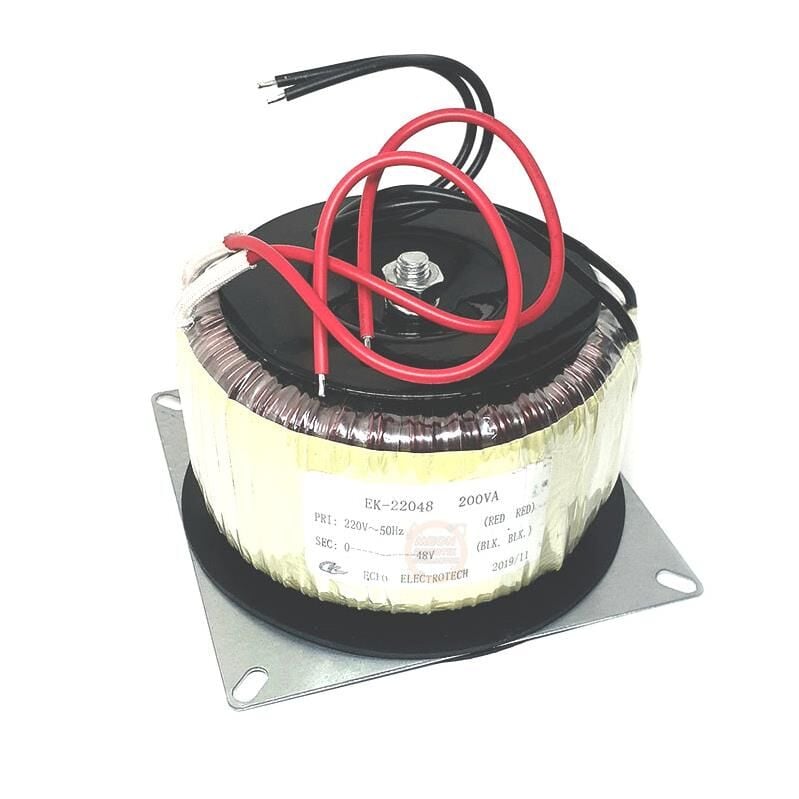

48V 200VA Toroid Trafo

48V 200VA toroid trafo, orta seviyede güç gerektiren elektronik sistemler, kontrol panoları ve özel güç kaynağı uygulamaları için değerlendirilebilir. Teorik çıkış akımı yaklaşık olarak VA değerinin çıkış gerilimine bölünmesiyle hesaplanabilir. Ancak sürekli kullanımda güvenlik payı bırakılması ve trafonun maksimum kapasitesinde sürekli çalıştırılmaması önerilir.

48V 250VA Toroid Trafo

48V 250VA toroid trafo; motor sürücüleri, doğrultucu devreler, amplifikatör güç kaynakları ve daha yüksek akım ihtiyacı bulunan sistemlerde kullanılabilir. Kompakt yapısı sayesinde cihaz kabinleri ve elektrik panoları içerisinde düzenli bir montaj imkânı sunar.

48V 300VA Toroid Trafo

48V 300VA toroid trafo, daha yüksek güç gerektiren endüstriyel ve elektronik uygulamalara yönelik bir seçenektir. Özellikle yüksek akım tüketen sürücü devreleri, lineer güç kaynakları, ses sistemleri ve otomasyon ekipmanlarında kullanılabilir.

60V Toroid Trafo

60V toroid trafo, şebeke gerilimini 60V AC seviyesine düşürmek için kullanılan yüksek verimli bir transformatördür. Yüksek çalışma gerilimine ihtiyaç duyan step motor sürücüleri, özel motor kontrol sistemleri, doğrultucu güç kaynakları, endüstriyel makineler ve elektronik güç devrelerinde tercih edilebilir.

60V AC çıkış, köprü diyot ve filtre kondansatörü kullanılarak doğrultulduğunda daha yüksek bir DC gerilim seviyesi oluşabilir. Bu nedenle doğrultma devresiyle birlikte kullanılacak sürücülerin, kondansatörlerin ve diğer elektronik bileşenlerin maksimum gerilim değerleri mutlaka kontrol edilmelidir.

60V 350VA Toroid Trafo

60V 350VA toroid trafo, yüksek güç ve gerilim gerektiren motor sürücü sistemleri, CNC makineleri, endüstriyel otomasyon panoları ve özel güç kaynağı projeleri için değerlendirilebilir. Uygun doğrultucu ve filtre devresiyle birlikte kullanıldığında yüksek güçlü DC besleme sistemlerinin oluşturulmasına yardımcı olur.

VA Değeri Ne Anlama Gelir?

Toroid trafolarda güç kapasitesi genellikle VA, yani Volt-Amper cinsinden belirtilir. VA değeri, trafonun sağlayabileceği görünür gücü ifade eder. Trafo seçilirken kullanılacak yükün toplam güç ihtiyacının hesaplanması gerekir.

Yaklaşık çıkış akımı aşağıdaki yöntemle hesaplanabilir:

Çıkış Akımı = Trafo Gücü (VA) ÷ Çıkış Gerilimi (V)

Örneğin 48V çıkış gerilimine ve 300VA güce sahip bir trafonun teorik çıkış akımı yaklaşık 6,25 amperdir. Ancak doğrultucu kayıpları, başlangıç akımları, yük yapısı, ortam sıcaklığı ve sürekli çalışma koşulları göz önünde bulundurularak uygun güvenlik payı bırakılmalıdır.

Toroid Trafo Nerelerde Kullanılır?

Toroid trafolar düşük kayıp, kompakt boyut ve güçlü enerji aktarımı avantajları sayesinde çok sayıda alanda kullanılabilir.

• CNC makineleri ve CNC kontrol panoları
• Step motor sürücü güç kaynakları
• Servo motor kontrol sistemleri
• Endüstriyel otomasyon uygulamaları
• Elektrik ve elektronik kontrol panoları
• Ses amplifikatörleri ve profesyonel ses sistemleri
• Lineer güç kaynakları
• Akü şarj sistemleri
• Doğrultucu ve regülatör devreleri
• Laboratuvar güç kaynakları
• Test ve ölçüm cihazları
• LED aydınlatma güç sistemleri
• Medikal ve hassas elektronik cihazlar
• Özel makine ve cihaz üretimi
• Robotik ve mekatronik projeler

CNC Sistemlerinde Toroid Trafo Kullanımı

CNC makinelerinde step motor sürücüleri, kontrol kartları, röle devreleri ve yardımcı ekipmanlar farklı besleme gerilimlerine ihtiyaç duyabilir. Toroid trafolar, özellikle yüksek akım gerektiren motor sürücü sistemlerinin güç kaynağında kullanılabilir.

Trafo çıkışındaki AC gerilim, uygun bir köprü diyot ve filtre kondansatörü kullanılarak DC gerilime dönüştürülebilir. Ancak doğrultma sonrasında oluşacak yüksüz DC gerilimin, trafo üzerindeki AC gerilim değerinden daha yüksek olacağı unutulmamalıdır.

Step motor sürücüsü için toroid trafo seçilirken sürücünün maksimum giriş gerilimi, motorların toplam akım ihtiyacı, eksen sayısı, eş zamanlı çalışma oranı ve sistemin sürekli çalışma süresi birlikte değerlendirilmelidir.

Toroid Trafo Seçerken Nelere Dikkat Edilmelidir?

Doğru toroid trafo seçimi, sistemin güvenli, verimli ve uzun ömürlü çalışması açısından büyük önem taşır. Satın alma öncesinde aşağıdaki özellikler kontrol edilmelidir.

1. Giriş Gerilimi

Trafonun primer giriş geriliminin kullanılacağı şebeke sistemiyle uyumlu olması gerekir. Yanlış giriş gerilimi trafonun arızalanmasına, aşırı ısınmasına veya bağlı ekipmanların zarar görmesine neden olabilir.

2. Çıkış Gerilimi

Bağlanacak cihazın ihtiyaç duyduğu AC veya doğrultma sonrasındaki DC gerilim seviyesi belirlenmelidir. 48V ve 60V toroid trafo modelleri farklı güç elektroniği uygulamalarına yönelik olarak kullanılabilir.

3. Güç Kapasitesi

Bağlı yüklerin toplam güç tüketimi hesaplanmalı ve trafonun VA değeri bu değerin üzerinde seçilmelidir. Motor ve yüksek kapasiteli kondansatör gibi ilk çalışmada ani akım çeken yükler için ek güvenlik payı bırakılmalıdır.

4. Sürekli Çalışma Koşulları

Trafo uzun süre boyunca kesintisiz çalışacaksa yeterli havalandırma sağlanmalı ve ürün maksimum güç sınırında sürekli kullanılmamalıdır. Pano içerisindeki ortam sıcaklığı ve hava sirkülasyonu da dikkate alınmalıdır.

5. Montaj Alanı

Toroid trafonun çapı, yüksekliği ve merkez montaj deliği ölçüleri pano veya cihaz tasarımına uygun olmalıdır. Montaj sırasında sargılara mekanik baskı uygulanmamalıdır.

6. Doğrultucu ve Kondansatör Seçimi

AC çıkış DC gerilime dönüştürülecekse kullanılacak köprü diyotun akım ve gerilim kapasitesi yeterli olmalıdır. Filtre kondansatörünün çalışma gerilimi, doğrultma sonrasında oluşabilecek maksimum DC gerilimin üzerinde seçilmelidir.

Toroid Trafo ile Klasik Trafo Arasındaki Farklar

Toroid trafolar halka biçimli nüve yapısına sahipken klasik trafolar çoğunlukla EI tipi sac nüve kullanılarak üretilir. Toroid trafolar genellikle daha kompakt, daha düşük kayıplı ve daha düşük kaçak manyetik alanlı bir yapıya sahiptir.

Klasik trafolar bazı uygulamalarda daha ekonomik veya montaj açısından daha kolay olabilir. Ancak sınırlı alan, düşük gürültü, yüksek verim ve düşük elektromanyetik yayılım gerektiren projelerde toroid trafo önemli avantaj sağlar.

Toroid Trafo Bağlantısı Nasıl Yapılır?

Toroid trafolarda primer ve sekonder bağlantı kabloları üretici tarafından belirtilen bağlantı şemasına göre bağlanmalıdır. Primer taraf şebeke gerilimine, sekonder taraf ise yük veya doğrultucu devresine bağlanır.

Aynı renk veya benzer görünüme sahip kablolar işlev bakımından farklı olabilir. Bu nedenle yalnızca kablo rengine bakılarak bağlantı yapılmamalı; ürün etiketi, bağlantı şeması ve teknik bilgiler esas alınmalıdır.

Şebeke gerilimiyle çalışan primer bağlantılar elektrik çarpması ve yangın riski taşır. Montajın enerji kesilmiş durumda ve gerekli elektrik güvenliği önlemleri alınarak, konusunda bilgili kişiler tarafından yapılması gerekir.

Toroid Trafo Montajında Dikkat Edilmesi Gerekenler

• Montaj öncesinde elektrik enerjisi tamamen kesilmelidir.
• Primer hatta uygun değerde sigorta kullanılmalıdır.
• Trafo metal bir kasaya monte ediliyorsa topraklama bağlantısı yapılmalıdır.
• Merkez montaj civatası nüve çevresinde kapalı iletken halka oluşturacak şekilde bağlanmamalıdır.
• Sargıların üzerine baskı yapacak keskin veya sert montaj elemanları kullanılmamalıdır.
• Trafo çevresinde yeterli hava dolaşımı bırakılmalıdır.
• Ürün nemden, sudan, iletken tozdan ve aşırı sıcaklıktan korunmalıdır.
• Primer ve sekonder kablolar birbirinden düzenli şekilde ayrılmalıdır.
• Kablo kesitleri taşınacak akıma uygun seçilmelidir.
• Bağlantı noktaları gevşek bırakılmamalı ve uygun şekilde izole edilmelidir.

Toroid Trafo Neden Isınır?

Toroid trafolar çalışma sırasında belirli miktarda ısınabilir. Bu durum manyetik nüve kayıpları ve sargı dirençlerinden kaynaklanır. Ancak aşırı ısınma; trafonun kapasitesinden fazla yüklenmesi, kısa devre, hatalı bağlantı, yetersiz havalandırma veya şebeke gerilimindeki uygunsuzluklardan kaynaklanabilir.

Trafonun normalden fazla ısındığı, koku yaptığı, ses çıkardığı veya titreşiminin arttığı fark edilirse sistemin enerjisi kesilmeli ve bağlantılar kontrol edilmelidir. Aşırı ısınan bir trafo çalıştırılmaya devam edilmemelidir.

Toroid Trafo Ses Yapar mı?

Kaliteli ve doğru monte edilmiş bir toroid trafo genellikle düşük ses seviyesinde çalışır. Bununla birlikte şebeke harmonikleri, DC bileşen, gevşek montaj, aşırı yük veya metal yüzeyle uygunsuz temas mekanik uğultuya neden olabilir.

Montaj civatasının aşırı sıkılması trafonun yapısına baskı uygulayarak titreşimi artırabilir. Uygun kauçuk veya izolasyonlu montaj parçalarının kullanılması mekanik titreşimin azaltılmasına yardımcı olabilir.

Toroid Trafo AC Çıkışı DC'ye Nasıl Çevrilir?

Toroid trafonun sekonder çıkışındaki AC gerilim, uygun bir köprü diyot kullanılarak doğrultulabilir. Doğrultma sonrasında oluşan dalgalı DC gerilim, filtre kondansatörü ile daha düzgün hale getirilebilir.

Doğrultma sonrası oluşan yüksüz DC gerilim yaklaşık olarak AC gerilimin tepe değerine yaklaşabilir. Bu nedenle bağlı sürücünün ve kondansatörün gerilim dayanımı hesaplanmadan bağlantı yapılmamalıdır.

Özellikle 60V AC trafo çıkışının doğrultulmasıyla oluşabilecek DC gerilim, bazı motor sürücülerinin maksimum çalışma gerilimini aşabilir. Ürün seçimi yapılırken yalnızca trafo AC çıkış değeri üzerinden değerlendirme yapılmamalıdır.

Toroid Trafo Fiyatları

Toroid trafo fiyatları; ürünün VA gücüne, giriş ve çıkış gerilimine, sargı yapısına, nüve kalitesine, fiziksel ölçülerine ve üretim özelliklerine göre değişiklik gösterebilir. Yüksek VA değerine sahip trafolar daha fazla bakır tel ve daha büyük manyetik nüve içerdiği için fiyatları daha yüksek olabilir.

Toroid trafo satın alırken yalnızca fiyat karşılaştırması yapmak yerine ürünün çıkış gerilimi, güç kapasitesi, montaj ölçüleri ve kullanılacağı sistemle uyumluluğu birlikte değerlendirilmelidir. Uygun olmayan düşük güçlü bir trafo kısa sürede ısınabilir ve sistem performansını olumsuz etkileyebilir.

Meon Robotik Otomasyon Toroid Trafo Çeşitleri

Meon Robotik Otomasyon toroid trafo kategorisinde; CNC sistemleri, motor sürücüleri, endüstriyel otomasyon panoları, elektronik güç kaynakları ve özel makine uygulamalarında kullanılabilecek farklı gerilim ve güç seçeneklerini bir arada bulabilirsiniz.

İhtiyacınıza uygun ürünü belirlerken çıkış gerilimi, VA gücü, tahmini akım ihtiyacı ve kullanım biçimini dikkate alabilirsiniz. Doğru seçilen toroid trafo, sistemin daha kararlı, verimli ve güvenilir şekilde çalışmasına katkı sağlar.

Sıkça Sorulan Sorular

Toroid trafo ne işe yarar?

Toroid trafo, alternatif akım gerilimini bağlı cihazın ihtiyaç duyduğu farklı bir AC gerilim seviyesine dönüştürür. Aynı zamanda primer ve sekonder devreler arasında elektriksel izolasyon sağlanmasına yardımcı olur.

Toroid trafo DC çıkış verir mi?

Hayır. Standart toroid trafoların çıkışı AC gerilimdir. DC çıkış elde etmek için köprü diyot, filtre kondansatörü ve gerekli durumlarda regülasyon devresi kullanılmalıdır.

48V toroid trafo nerede kullanılır?

48V toroid trafolar; motor sürücüleri, kontrol panoları, amplifikatör güç kaynakları, şarj devreleri ve özel elektronik sistemlerde kullanılabilir.

60V toroid trafo step motor sürücüsünde kullanılır mı?

Sürücünün giriş gerilim sınırları uygun olduğu takdirde kullanılabilir. Ancak AC gerilim doğrultulduğunda daha yüksek DC gerilim oluşacağı için sürücünün maksimum DC giriş değeri mutlaka kontrol edilmelidir.

Kaç VA toroid trafo almalıyım?

Bağlanacak cihazların toplam güç tüketimi hesaplanmalı ve başlangıç akımları da dikkate alınarak yeterli güvenlik payına sahip bir trafo seçilmelidir.

Toroid trafo neden uğultu yapar?

Aşırı yük, gevşek montaj, şebeke harmonikleri, uygunsuz sabitleme veya mekanik titreşim nedeniyle uğultu oluşabilir.

Toroid trafo sürekli çalışabilir mi?

Uygun güçte seçilmesi, yeterli havalandırmanın sağlanması ve maksimum kapasitesinin aşılmaması koşuluyla sürekli çalışan sistemlerde kullanılabilir.

Toroid trafoda sigorta kullanılmalı mı?

Evet. Primer giriş hattında trafonun gücüne ve ilk kalkış akımına uygun sigorta kullanılması elektriksel güvenlik açısından önemlidir.
