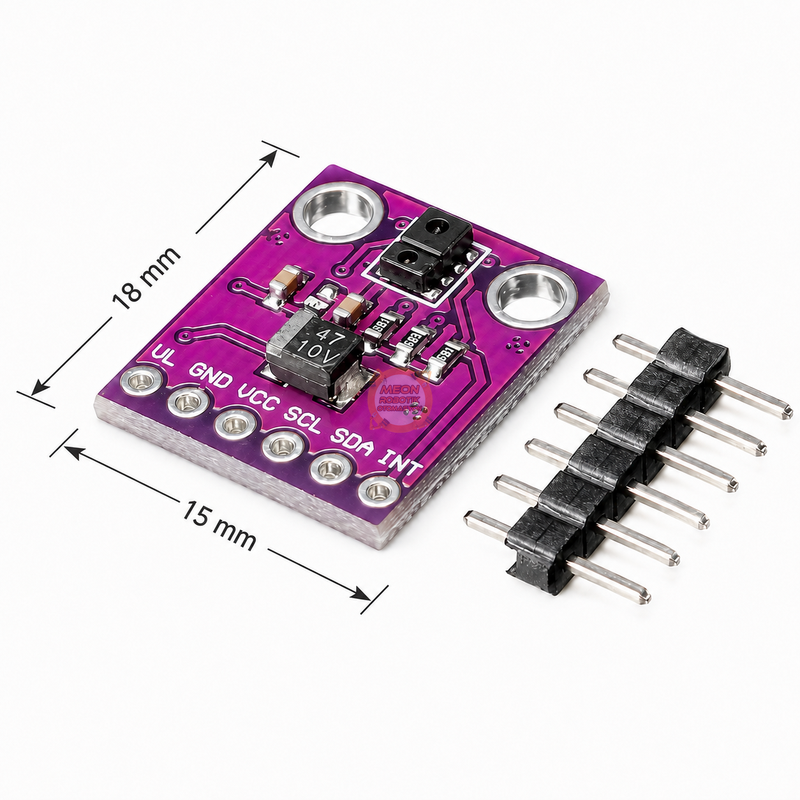

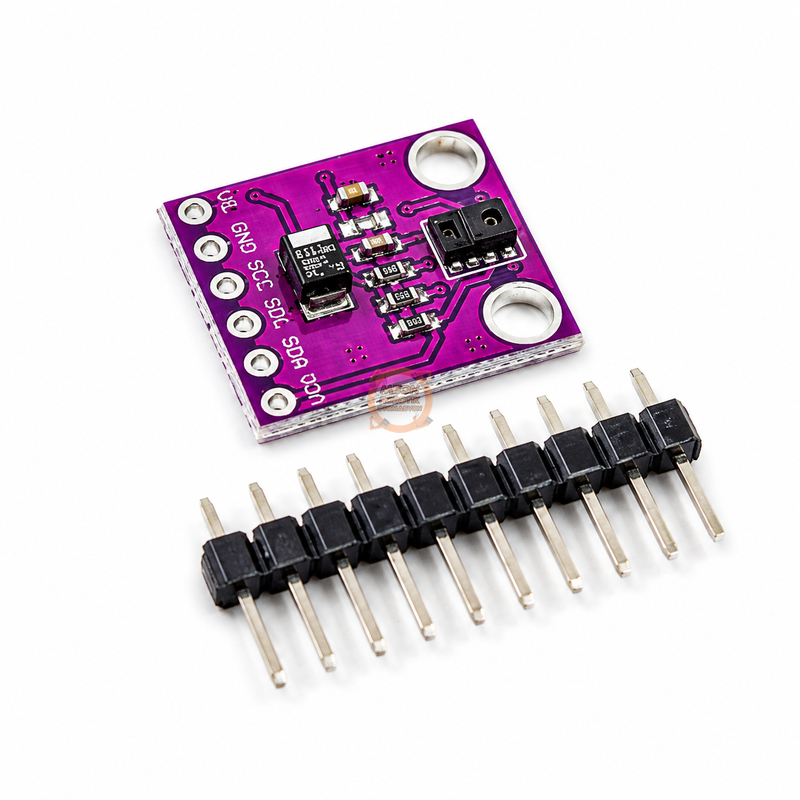

CJMCU-9930 Yakınlık ve Ortam Işığı Sensörü - APDS-9930

CJMCU-9930 Yakınlık ve Ortam Işığı Sensörü - APDS-9930

APDS-9930, temassız yakınlık algılama ve ortam ışığı ölçümü yapabilen CJMCU-9930 sensör modülüdür. Entegre IR LED ve dijital ışık algılama sistemi sayesinde nesne yakınlığının ve ortam ışık seviyesinin algılanmasını sağlar. I2C haberleşmesi kullanan elektronik ve mikrodenetleyici projelerinde tercih edilebilir.

APDS-9930, dijital ortam ışığı algılama ve temassız yakınlık algılama özelliklerini tek sensörde birleştiren CJMCU-9930 modülüdür. Önündeki nesnelerin yakınlığını kızılötesi sistem ile algılarken aynı zamanda bulunduğu ortamın ışık seviyesinin ölçülmesine olanak sağlar. Robotik projeler, mikrodenetleyici uygulamaları, otomatik aydınlatma ve ekran parlaklığı kontrolü gibi sistemlerde kullanılabilir.

Modül üzerinde bulunan APDS-9930, ortam ışığı sensörü, IR LED ve yakınlık algılama sistemini tek bir entegrede barındırır. Ortam ışığı bölümü çift fotodiyot kullanarak insan gözünün ışığa verdiği tepkiye yakın bir algılama karakteristiği sunar. Sensörün düşük ışık performansı 0,01 lux seviyesine kadar ulaşabilir.

Yakınlık algılama fonksiyonu uygun koşullarda ve sensörün önünde koruyucu cam bulunmadığında 100 mm'ye kadar nesne algılamayı destekler. Algılama sonucu nesnenin kesin mesafesini veya koordinatını ölçmekten ziyade yakınlık bilgisinin belirlenmesi için kullanılır.

Öne Çıkan Özellikler

• Dijital ortam ışığı algılama
• Temassız yakınlık algılama
• Entegre kızılötesi IR LED
• 0,01 lux seviyesine kadar düşük ışık algılama
• 100 mm'ye kadar yakınlık algılama
• I2C uyumlu dijital haberleşme
• 400 kHz'e kadar I2C veri hızı
• Programlanabilir kesme (interrupt) fonksiyonu
• Programlanabilir üst ve alt eşik değerleri
• Ortam ışığı algılamasında çift fotodiyot yapısı

Kullanım Alanları

• Temassız nesne ve yakınlık algılama
• Ortam ışığı seviyesinin algılanması
• Otomatik ekran parlaklığı kontrolü
• Otomatik aydınlatma sistemleri
• Robotik projeler
• Mikrodenetleyici tabanlı elektronik uygulamalar
• Temassız kullanıcı algılama sistemleri

Teknik Özellikler

APDS-9930 entegresine ait besleme gerilimi Broadcom tarafından 2,2-3,6 V olarak belirtilmektedir. CJMCU-9930 modül kartının harici besleme giriş aralığı ayrıca doğrulanmadığından bu değer doğrudan modül giriş gerilimi olarak değerlendirilmemelidir.

Elektriksel ve Bağlantı Bilgileri

APDS-9930, sensör verilerini I2C uyumlu dijital arayüz üzerinden aktarır. Programlanabilir interrupt özelliği sayesinde belirlenen ortam ışığı veya yakınlık eşiklerine göre kesme sinyali oluşturulabilir.

CJMCU-9930 kartının pin sıralaması ve kart üzerindeki besleme devresine ilişkin doğrulanmış üretici dokümanı bulunmadığından pin bağlantıları tahmini olarak verilmemiştir.

Kullanım ve Güvenlik Notları

100 mm'ye kadar belirtilen yakınlık algılama değeri sensörün önünde cam bulunmayan uygun test koşulları için verilen maksimum değerdir. Gerçek algılama mesafesi hedef nesnenin yüzeyine, kızılötesi yansıtıcılığına, ortam koşullarına ve sensör ayarlarına bağlı olarak değişebilir.

Bu ürün nesnenin mutlak konumunu veya santimetre cinsinden kesin uzaklığını ölçen bir mesafe sensörü değildir; temel işlevi temassız yakınlık algılamadır.

Paket İçeriği

• 1 Adet CJMCU-9930 APDS-9930 Yakınlık ve Ortam Işığı Sensör Modülü
