2,2 kW ISO20 ATC Otomatik Takım Değiştirmeli Su Soğutmalı Spindle Motor GDZ-80-2.2B

Spindle motor GDZ-80-2.2B, CNC işleme makineleri için geliştirilmiş, 2,2 kW gücünde, ISO20 takım tutucu bağlantısına sahip su soğutmalı bir elektrik motorudur. Yüksek devirli kesme, frezeleme ve hassas oyma işlemlerinin gerçekleştirilmesini sağlar. CNC freze tezgâhları, otomatik takım değiştirmeli işleme sistemleri ve hassas gravür makinelerinde kullanılabilir.

GDZ-80-2.2B spindle motor, 220 V çalışma gerilimi, 400 Hz nominal frekansı ve 24.000 dev/dk maksimum dönüş hızıyla hassas CNC uygulamaları için tasarlanmıştır. 2,2 kW nominal gücü sayesinde uygun kesici takımlar kullanılarak farklı işleme operasyonlarının gerçekleştirilmesine olanak tanır.

Motorun ISO20 takım tutucu bağlantısı, uygun otomatik takım değiştirme (ATC) sistemleriyle çalışmasını sağlar. Bu özellik, farklı kesici takımlar gerektiren işlemlerde manuel müdahale ihtiyacını azaltarak üretim süreçlerinin otomasyonuna katkıda bulunur.

Su soğutmalı gövde yapısı, çalışma sırasında oluşan ısının uygun bir soğutma devresi üzerinden uzaklaştırılmasına yardımcı olur. Kompakt silindirik tasarımı, CNC makinelerinin spindle bağlantı bölgelerine montaj için uygun bir yapı sunar.

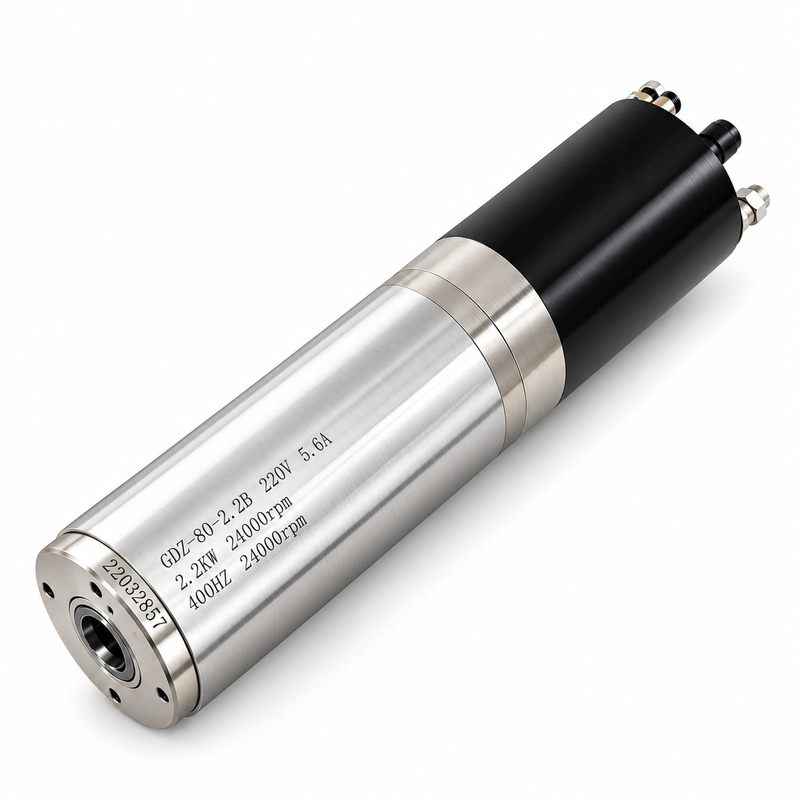

Ürün görselinde belirtilen P4 seramik bilyalı rulman yapısı, yüksek devirli mil sisteminde hassas dönüş ve dinamik denge sağlamak amacıyla kullanılır. Belirtilen düşük salgı, titreşim ve gürültü değerleri, hassas işleme uygulamalarında önemli avantajlar sunar.

Öne Çıkan Özellikler

• 2,2 kW nominal güç: CNC frezeleme ve oyma uygulamalarına yönelik motor kapasitesi.
• 24.000 dev/dk maksimum hız: Yüksek devir gerektiren hassas işleme operasyonları.
• ISO20 ATC bağlantısı: Uygun sistemlerde otomatik takım değiştirme desteği.
• Su soğutmalı tasarım: Çalışma sırasında oluşan ısının soğutma devresiyle uzaklaştırılması.
• 400 Hz nominal frekans: Uygun frekans sürücüsüyle kontrollü çalışma.
• P4 seramik bilyalı rulman: Hassas ve yüksek hızlı mil dönüşü için tasarlanmış rulman yapısı.
• Hassas mil sistemi: Ürün görselinde 0,01 mm altında salgı değeri belirtilmiştir.

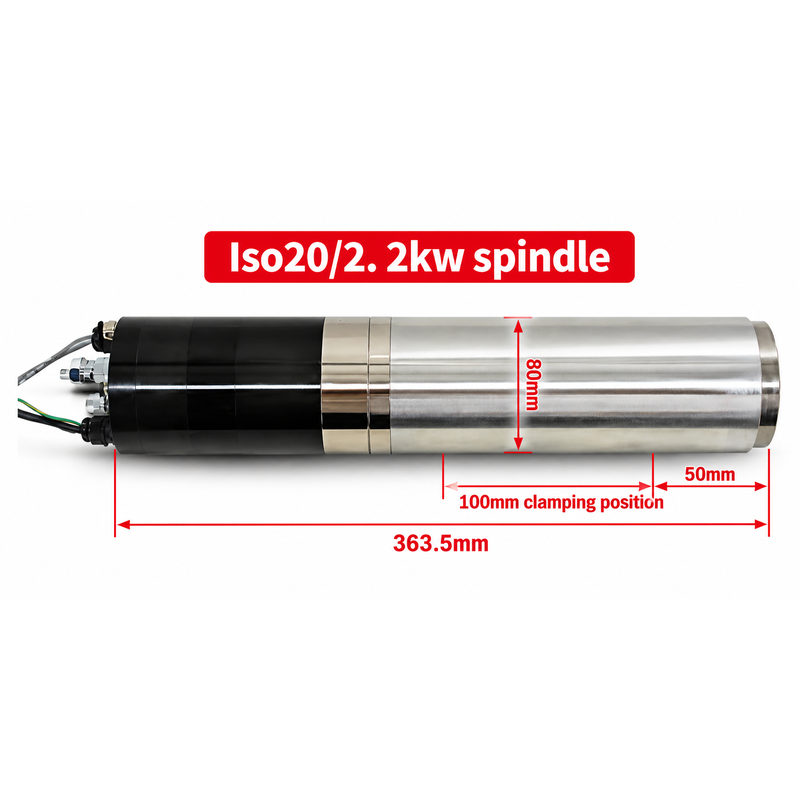

• Silindirik gövde: 80 mm çap ve 100 mm bağlantı bölgesi uzunluğu.

Kullanım Alanları

• CNC frezeleme ve hassas işleme makineleri
• Otomatik takım değiştirmeli CNC sistemleri
• Metal kalıp işleme ve oyma uygulamaları
• Demir dışı metallerin işlenmesi
• Hassas gravür ve masaüstü CNC makineleri
• Özel üretim ve endüstriyel otomasyon ekipmanları

İşlenecek malzemenin uygunluğu; kesici takım, ilerleme hızı, motor yükü ve makine rijitliği dikkate alınarak değerlendirilmelidir.

Teknik Özellikler

Boyutlar ve Montaj Bilgileri

Elektriksel Bağlantı ve Sürücü Seçimi

Motor, uygun bir frekans sürücüsü (VFD) ile çalıştırılmalıdır. Sürücü seçilirken motorun 220 V nominal gerilimi, 5,6 A nominal akımı, 2,2 kW gücü ve 400 Hz frekansı dikkate alınmalıdır.

Elektrik bağlantıları motorun gerçek etiketine ve bağlantı şemasına göre yapılmalıdır. Motor bağlantı uçları, ATC kontrol sistemi ve yardımcı bağlantılar doğrulanmadan enerji verilmemelidir.

ISO20 Otomatik Takım Değiştirme Sistemi

ISO20 ATC spindle motor, uyumlu takım tutucuların otomatik değiştirilmesini destekleyen bir bağlantı sistemine sahiptir. Bu yapı, birden fazla kesici takım gerektiren CNC işlemlerinde takım değiştirme sürecinin otomatikleştirilmesine yardımcı olur.

Otomatik takım değiştirme işleminin gerçekleştirilmesi için makinenin mekanik, elektriksel ve kontrol sistemlerinin motorla uyumlu olması gerekir. Takım bırakma ve kilitleme mekanizmasının çalışma şartları ayrıca doğrulanmalıdır.

Soğutma Sistemi

Su soğutmalı spindle motor, çalışma sırasında oluşan ısının uzaklaştırılması için uygun bir soğutma devresine ihtiyaç duyar. Motor çalışırken yeterli su dolaşımının sağlanması önemlidir.

Soğutma pompası, hortumlar, bağlantı ekipmanları ve diğer yardımcı bileşenlerin sistem gereksinimlerine uygunluğu kontrol edilmelidir.

Kullanım ve Güvenlik Notları

• Motoru uygun özelliklerde bir VFD üzerinden çalıştırın.
• Elektrik bağlantılarını yetkin teknik personele yaptırın.
• Devreye almadan önce soğutma devresini ve su dolaşımını kontrol edin.
• ISO20 takım tutucunun ve ATC mekanizmasının uyumluluğunu doğrulayın.
• Kesici takımın, işlenecek malzemenin ve makine montajının uygunluğunu kontrol edin.
• Motor etiketindeki elektriksel değerleri esas alın.

Önemli: Ürün görselinde 220 V / 380 V seçenekleri birlikte gösterilmektedir. Bu ürün için bildirilen gerilim 220 V'tur. Satın alınan motorun gerçek etiket bilgileri ve uygun VFD çıkış gerilimi kurulum öncesinde mutlaka kontrol edilmelidir.
