4 Eksen Cnc El Çarkı Fanuc Mitsubishi Siemens Uyumlu

4 Eksen Cnc El Çarkı Fanuc Mitsubishi Siemens Uyumlu

Cnc tezgahlarında manuel olarak eksenleri hareket ettirmekte kullanılır.Diğer adıyla MPG (Manuel pulse Genaratör) bir çok cnc tezgahında kullanılır.Fanuc,Mitsubishi,Siemens,Syntec v.b Cnc tezgahlar için uygundur.Dayanılıklı gövde yapısı sayesinde uzun süre kullanıma uygundur.

 x1, x10, x100 anahtarı
 X, Y, Z, 4. eksen seçme anahtarı
 LED göstergesi
 Yüksek kaliteli profesyonel şasi
 3 metre uzatılabilir yüksek kaliteli blendajlı kablo kablosu
 Manyetik taban tutucu ile makinenin çelik yüzeyinde herhangi bir yere yerleştirebilir.veya tutucu braketi ile yerleştirebilir.(bazı modellerde manyetik tutucu yoktur)
 5V +, 150mA, MPG için güç
 Faz çıkışı A, / A ve B, / B;
 TTL çıkışı, sürücü kapasitesi + -20mA;

Dikkat 5V’da kullanılan tipte olduğunu unutmayın. (A, A-, B, B-)

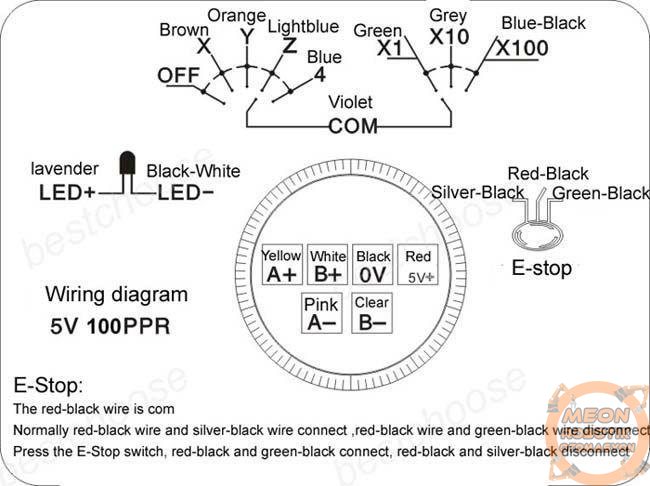

Kablolama:

- Kullanıcı bu üniteyi kolaylıkla CNC sistemine kolayca bağlayabilir.
- Kırmızı: + 5V
- Siyah: 0V
- Yeşil: A
- Beyaz: B
- Mor: A
- Mor / Siyah: B
- Siyah / Yeşil: +
- Siyah beyaz: -
- Sarı: X
- Siyah / Sarı: Y
- Kahverengi: Z
- Siyah / Kahverengi: 4
- Pembe: 5
- Pembe / Siyah: 6
- Gri: X1
- Siyah / Gri: X10
- Turuncu: X100
- Siyah / Turuncu: COM
- Mavi: Acil Durum Anahtarının C'si
- Siyah / Mavi: Acil Durum Anahtarının CN'si

Özellikler:

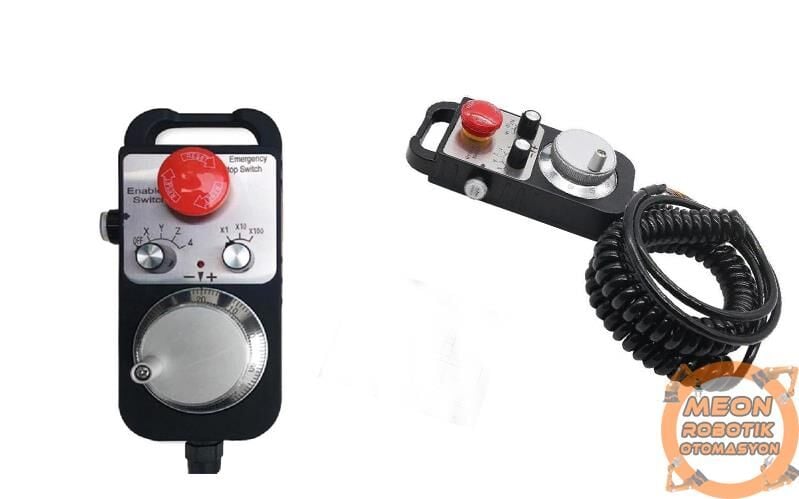

- Acil durdurma şalterli 4-Eksenli askılı el çarkı.
- İlerleme ayarını manuel olarak yapabilirsiniz X1 X10 X100. (mikron)
- 3m yay kordonu, 300.000 defadan fazla gerilmeye dayanabilir.
- Işıldayan borusu Tayvan'da üretilmiştir ve bant değişimi FD şalterdir ve yüksek kalite sağlar.
- Dayanıklı ABS malzeme
- LED göstergesi mevcut.
