433 MHz Kumanda Sorunu: Eşleşmiyor veya Menzili Kısaysa Ne Yapılmalı?

433 MHz kumanda sorunu, uzaktan kumandanın alıcıya hiç tanıtılamaması, yalnızca çok yakından çalışması veya bazı tuşların düzensiz tepki vermesi şeklinde görülebilir. Bu sistemler radyo frekansı üzerinden kablosuz komut göndererek röle, kapı, aydınlatma, motor, pompa ve otomasyon ekipmanlarının kontrol edilmesini sağlar. Ancak kumanda ve alıcı üzerinde 433 MHz yazması, iki cihazın kesin olarak birbiriyle çalışacağı anlamına gelmez.

Sorun giderme sırasında önce uyumluluk, ardından öğrenme işlemi, besleme, anten ve çevresel koşullar kontrol edilmelidir. Aksi durumda anten değiştirerek veya kumandayı tekrar tekrar tanıtmaya çalışarak sonuç alınamayabilir.

Her 433 MHz Kumanda Her Alıcıyla Çalışır mı?

Hayır. Çalışma frekansı uyumluluğun yalnızca bir bölümüdür. Kumanda ve alıcının aşağıdaki özellikleri birlikte desteklemesi gerekir:

Örneğin sabit veya öğrenilebilir kod kullanan bir kumanda, rolling code destekleyen farklı bir alıcıyla çalışmayabilir. Benzer şekilde ASK/OOK sinyallerini alan bir süperheterodin modül, farklı modülasyonla çalışan bir vericinin sinyalini doğru şekilde çözemeyebilir.

Bu nedenle satın alma veya arıza kontrolü sırasında yalnızca “433 MHz” ibaresine bakılmamalıdır. Kumandanın model kodu, kullanılan kodlama sistemi ve alıcının desteklediği protokol birlikte incelenmelidir.

433 MHz Kumanda Eşleşmiyorsa Kontrol Listesi

1. Kumanda ve alıcının gerçekten uyumlu olduğunu doğrulayın

İlk olarak iki ürünün frekans bilgisini kontrol edin. Bazı ürünler genel olarak 433 MHz şeklinde adlandırılırken teknik özelliklerinde 433,92 MHz merkez frekansı belirtilebilir.

Frekans eşleşiyorsa şu sorulara geçin:

• Kumanda sabit kodlu, öğrenilebilir kodlu veya rolling code yapısında mı?
• Alıcı hangi kodlama sistemlerini destekliyor?
• Kumanda ASK/OOK, FSK veya başka bir modülasyon mu kullanıyor?
• Kumanda yalnızca belirli bir alıcı modelinin yedek vericisi mi?
• Alıcı ham RF çıkışı veren bir modül mü, yoksa kumanda tanıtılabilen hazır röle kartı mı?

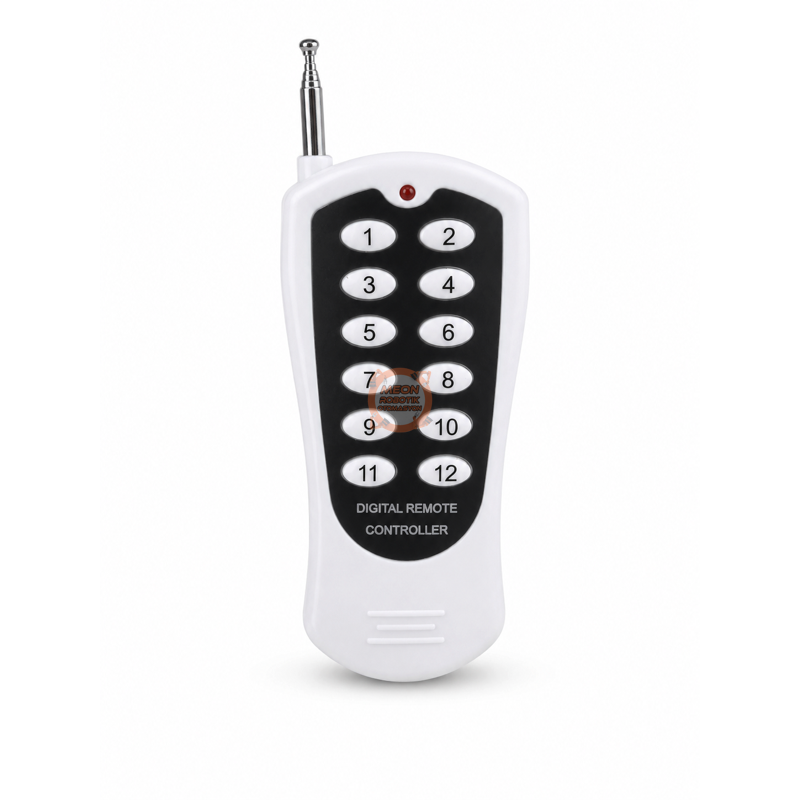

Özellikle yedek verici olarak satılan kumandalar tek başına cihaz kontrol etmez. Örneğin 12 kanal RF kumanda 433 MHz antenli yedek verici, uyumlu bir alıcıyla kullanılmak üzere tasarlanmıştır. Alıcının yalnızca aynı frekansta olması yeterli değildir; kumandanın kodlama yapısını da desteklemesi gerekir.

2. Alıcıyı doğru öğrenme moduna alın

Öğrenilebilir alıcılarda kumanda, kart üzerindeki öğrenme butonu kullanılarak hafızaya kaydedilir. Ancak öğrenme tuşuna kaç kez basılacağı, ne kadar basılı tutulacağı ve ardından hangi kumanda tuşunun kullanılacağı modele göre değişir.

Genel kontrol sırası şu şekilde uygulanabilir:

1. Alıcıyı doğru besleme gerilimiyle çalıştırın.
2. Alıcı üzerindeki öğrenme göstergesini veya sesli uyarıyı kontrol edin.
3. Ürün kılavuzunda belirtilen şekilde öğrenme moduna girin.
4. İstenen kumanda tuşuna bir kez basın.
5. Alıcının kayıt onayı verdiğini doğrulayın.
6. Öğrenme modundan çıktıktan sonra sistemi tekrar deneyin.

Bazı alıcılarda kısa basma, uzun basma veya art arda basma farklı çalışma modlarını seçebilir. Anlık, kalıcı ve aç-kapat çalışma modları aynı öğrenme butonu üzerinden programlanabildiği için yanlış işlem yapıldığında kumanda kaydedilse bile röle beklenenden farklı davranabilir.

Örneğin 433 MHz 12 kanallı kablosuz röle kitinde öğrenme ve hafıza temizleme süreleri ürüne özel olarak belirtilmiştir. Bu süreler başka alıcı kartlarına doğrudan uygulanmamalıdır.

3. Alıcı hafızasını kontrol edin

Alıcının hafızası doluysa yeni kumanda kaydedilemeyebilir. Daha önce hatalı veya kullanılmayan kumandalar tanıtılmışsa hafızanın temizlenmesi gerekebilir.

Hafıza temizleme işlemi yapılmadan önce şu noktalar dikkate alınmalıdır:

• İşlem kayıtlı tüm kumandaları silebilir.
• Çalışan diğer kumandaların yeniden tanıtılması gerekebilir.
• Öğrenme butonuna gereğinden uzun basmak yanlışlıkla hafızayı silebilir.
• Enerji kesilip geldikten sonra kayıtlar kayboluyorsa besleme veya alıcı hafızası kontrol edilmelidir.

Sıfırlama işlemi yalnızca ürünün kendi kullanım talimatına göre yapılmalıdır.

4. Kumanda pilini yalnızca LED’e bakarak değerlendirmeyin

Kumanda üzerindeki LED’in yanması, pilin yeterli RF çıkışı sağlayabildiğini kesin olarak göstermez. Pil zayıfladığında LED çalışmaya devam ederken verici gücü düşebilir. Bu durumda kumanda yalnızca alıcıya çok yaklaştırıldığında çalışabilir.

Kontrol sırasında:

• Kumandanın gerektirdiği pil tipi ve gerilimi doğrulanmalıdır.
• Pil kutupları kontrol edilmelidir.
• Pil temas noktalarında oksitlenme veya gevşeklik bulunmamalıdır.
• Şüpheli pil, aynı tipte yeni bir pille değiştirilmelidir.

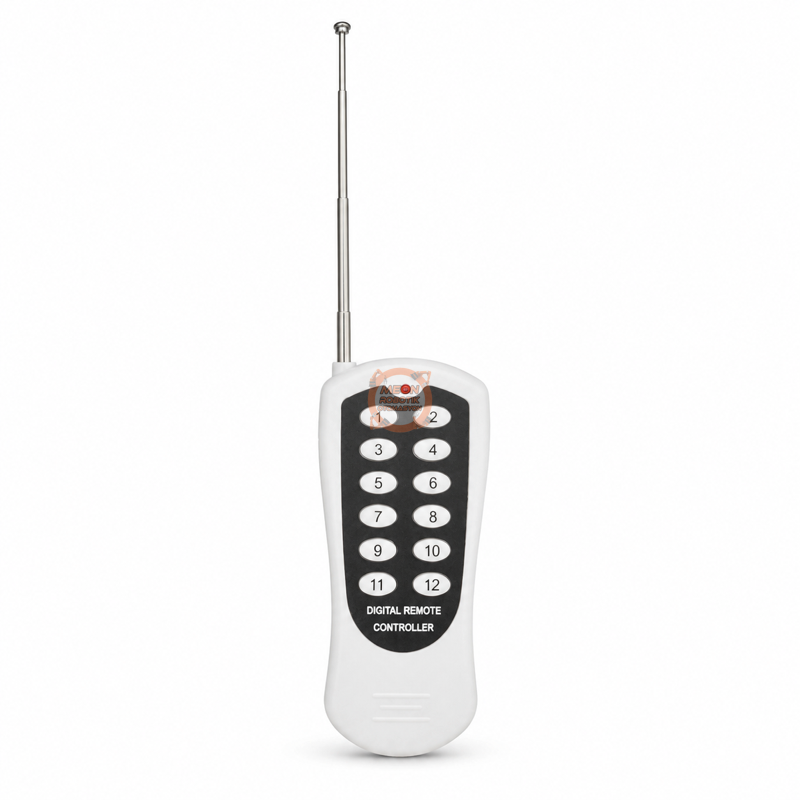

• Teleskopik antenli kumandalarda anten tam olarak açılmalıdır.

Farklı gerilimde pil takmak kumandaya zarar verebileceği için ürün üzerinde veya açıklamasında belirtilmeyen pil kullanılmamalıdır.

5. Alıcı besleme gerilimini ölçün

Kararsız veya düşük besleme, alıcının hassasiyetini azaltabilir ve öğrenme işlemini engelleyebilir. Alıcı kart çalışıyor gibi görünse bile röle çektiğinde veya bağlı yük devreye girdiğinde besleme gerilimi düşebilir.

Şu kontroller yapılmalıdır:

• Besleme gerilimi alıcının belirtilen çalışma aralığında mı?
• Güç kaynağının akım kapasitesi yeterli mi?
• Röle çalıştığında gerilim düşüyor mu?
• Besleme kablosu gereğinden uzun veya ince mi?
• Motor, kontaktör veya solenoid ile aynı kaynaktan besleniyorsa parazit oluşuyor mu?
• Ham RF modülü kullanılıyorsa mikrodenetleyiciyle ortak toprak bağlantısı doğru mu?

Gerilim ölçümü yalnızca boşta değil, sistem çalışırken de yapılmalıdır. Röle veya motor devreye girdiğinde oluşan kısa süreli düşümler eşleşmenin kaybolmasına ya da alıcının yeniden başlamasına neden olabilir.

433 MHz Kumandanın Menzili Kısaysa Ne Kontrol Edilmeli?

1. Anten konumunu düzeltin

Anten, alıcının metal kutu içerisinde kalmayacağı ve çevresindeki iletken yüzeylere temas etmeyeceği bir konuma yerleştirilmelidir. Antenin pano tabanına yatırılması, metal gövdeye sıkıştırılması veya motor kablolarının yanından geçirilmesi alım performansını düşürebilir.

Helisel veya haricî anten kullanılırken:

• Anten yalnızca kart üzerindeki ANT noktasına bağlanmalıdır.
• GND veya besleme terminaline bağlanmamalıdır.
• Anten metal yüzeylere temas etmemelidir.
• Mümkün olduğunca açık ve dik konumda tutulmalıdır.
• Anten bağlantısına gelişigüzel uzun kablo eklenmemelidir.
• Verici ve alıcı antenlerinin yönleri mümkün olduğunca benzer olmalıdır.
• Anten motor, röle, inverter ve anahtarlamalı güç kaynaklarından uzak tutulmalıdır.

433 MHz süperheterodin RF alıcı ve helisel anten seti, ASK/OOK tabanlı sinyaller için ham dijital veri çıkışı sağlayan geliştirme amaçlı bir çözümdür. Bu tip modüllerde helisel anten alım performansını destekleyebilir; ancak modül tek başına kumanda öğrenen hazır bir röle kartı değildir. Gelen verinin mikrodenetleyici, kod çözücü veya uygun kontrol devresi tarafından işlenmesi gerekir.

2. Metal pano ve yapısal engelleri kontrol edin

Metal kutular RF sinyalini önemli ölçüde zayıflatabilir. Alıcı kart pano içerisinde doğru çalışırken kapak kapatıldığında menzil düşüyorsa sorun büyük olasılıkla antenin gölgelenmesidir.

Menzili azaltabilen başlıca engeller şunlardır:

• Metal pano ve makine gövdeleri
• Betonarme duvarlar
• Kalın taş veya tuğla duvarlar
• Toprak altı veya kapalı hacimler
• Araç gövdeleri
• Büyük metal raf sistemleri
• Alıcı ile kumanda arasındaki çok sayıda duvar

Sorunu ayırmak için sistem önce açık alanda ve doğrudan görüş hattında denenmelidir. Açık alanda menzil düzeliyor, montaj noktasında tekrar düşüyorsa kumanda-alıcı uyumluluğundan çok anten ve yerleşim problemi araştırılmalıdır.

3. Elektriksel parazit kaynaklarını geçici olarak devreden çıkarın

433 MHz alıcılar yalnızca başka RF cihazlarından değil, elektriksel gürültü üreten ekipmanlardan da etkilenebilir. Özellikle zayıf anten bağlantısı veya düşük kaliteli besleme kullanıldığında parazit etkisi daha belirgin hâle gelir.

Kontrol edilmesi gereken kaynaklar:

• İnverter ve motor sürücüleri
• Fırçalı DC motorlar
• Kontaktör ve röle bobinleri
• Solenoid valfler
• Anahtarlamalı güç kaynakları
• Yüksek akım taşıyan kablolar
• Kaynak makineleri
• Aynı frekans bandında çalışan diğer kumanda ve sensörler

Test sırasında bu ekipmanlar sırayla kapatılarak kumanda menzili yeniden ölçülebilir. Belirli bir cihaz kapatıldığında menzil düzeliyorsa alıcı yerleşimi, kablo güzergâhı, besleme filtreleme yöntemi ve anten konumu yeniden düzenlenmelidir.

4. Açık alan menzilini gerçek kullanım menziliyle karıştırmayın

Ürünlerde belirtilen maksimum menzil değerleri genellikle açık alan, doğru anten yönü ve düşük parazit koşullarında elde edilen değerlerdir. Bina içerisinde, metal pano arkasında veya makine üzerinde aynı mesafenin elde edilmesi beklenmemelidir.

Menzil değerlendirmesi yapılırken şu bilgiler birlikte ele alınmalıdır:

• Verici çıkış gücü
• Alıcı hassasiyeti
• Anten tipi ve konumu
• Kumanda pilinin durumu
• Montaj yüksekliği
• Aradaki engeller
• Çevresel RF gürültüsü
• Alıcının besleme kalitesi

Bu nedenle yalnızca daha uzun anten takmak her durumda çözüm sağlamaz. Frekansa uygun olmayan veya yanlış bağlanan anten performansı daha da düşürebilir.

Belirtiye Göre Hızlı Arıza Tespiti

Uygun Ürün Nasıl Seçilir?

Hazır bir cihazı uzaktan açıp kapatmak için kumanda öğrenebilen röleli alıcı-verici setleri tercih edilmelidir. Elektronik geliştirme projesinde kumanda darbelerini okuyup yazılımla işlemek için süperheterodin RF alıcı modülleri değerlendirilebilir.

Ürün seçerken şu ayrım yapılmalıdır:

• Yedek kumanda: Yalnızca desteklenen alıcı modeliyle çalışır.
• Hazır röle kiti: Kumanda, alıcı ve röle çıkışları birlikte sunulur.
• Ham RF alıcı modülü: DATA çıkışı verir; yazılım veya kod çözücü gerektirir.
• Anten seti: Doğru frekans ve bağlantı yapısıyla alım performansını destekler.
• Çok kanallı sistem: Birden fazla röle veya fonksiyonun ayrı tuşlarla kontrol edilmesini sağlar.

Farklı kanal sayıları, kumandalar, alıcı kartları ve hazır kontrol setleri için Kablosuz Röle ve RF Modüller kategorisi incelenebilir. Haricî anten, LoRa modülü ve farklı haberleşme çözümleri için Antenler ve Haberleşme Modülleri kategorisindeki ürünlerin frekans ve konnektör özellikleri kontrol edilmelidir.

Sonuç

433 MHz kumanda eşleşmiyorsa ilk şüphe anten veya pil olmamalıdır. Önce frekans, modülasyon, kodlama sistemi ve alıcı protokolü karşılaştırılmalıdır. Bu bilgiler uyumluysa öğrenme modu, hafıza, kumanda pili ve alıcı beslemesi kontrol edilmelidir.

Kumanda eşleşiyor ancak menzil kısa kalıyorsa anten konumu, metal gövde, yapısal engeller ve çevresel parazitler incelenmelidir. Açık alanda yapılan karşılaştırmalı test, sorunun donanım uyumsuzluğundan mı yoksa montaj ortamından mı kaynaklandığını belirlemenin en etkili yollarından biridir.

Şebeke gerilimiyle çalışan yüklerde bağlantı ve test işlemleri enerji kesilmiş durumda yapılmalı; röle, kontaktör ve koruma elemanları yetkin kişiler tarafından uygulanmalıdır.
