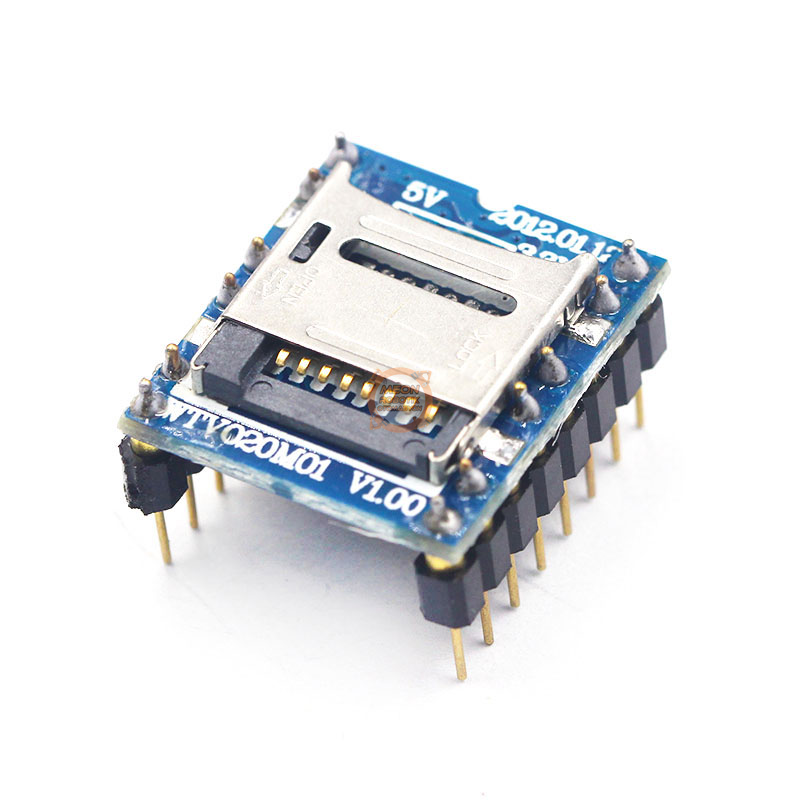

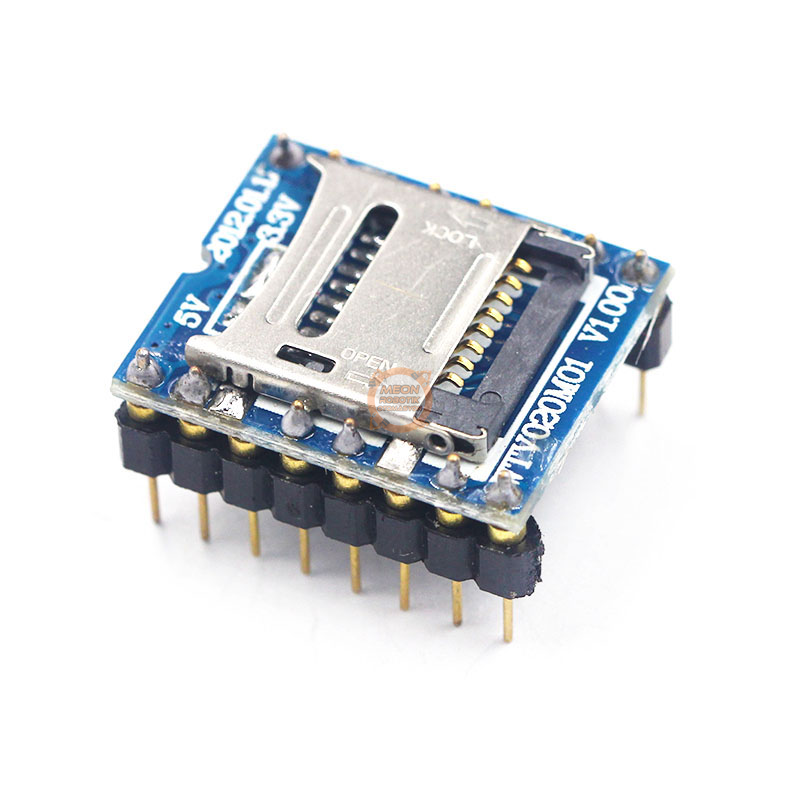

WTV020 Micro SD Kartlı Mini Ses Modülü

Ses modülü, mikro SD kartta bulunan WAV ve AD4 ses dosyalarını oynatmak için geliştirilmiş WTV020 tabanlı kompakt bir karttır. Mikrodenetleyiciden iki hatlı seri kontrol veya buton girişleriyle seçilen ses kayıtlarının çalınmasını sağlar. Robotik projelerde, sesli uyarı sistemlerinde, oyuncaklarda, eğitim düzeneklerinde ve otomasyon uygulamalarında kullanılabilir.

WTV020 ses modülü, FAT dosya sistemiyle biçimlendirilmiş en fazla 1 GB kapasiteli mikro SD kartları destekler. WAV dosyalarında 6–16 kHz, 4 bit ADPCM tabanlı AD4 dosyalarında ise 6–32 kHz örnekleme hızları kullanılabilir. Ses dosyalarını ve örnekleme hızlarını otomatik olarak tanıyabilen modül, 16 bit DAC ve PWM ses çıkışlarına sahiptir.

Mikrodenetleyici kontrolünde CLK ve DI hatlarından oluşan iki hatlı seri arayüz kullanılır. Butonlu kullanım seçeneği sayesinde uygun çalışma modunda ayrıca bir mikrodenetleyiciye ihtiyaç duyulmadan ses oynatma işlemleri gerçekleştirilebilir.

Öne Çıkan Özellikler

• WTV020 çipsetli ses oynatma yapısı
• WAV ve AD4 ses dosyası desteği
• Mikro SD kart üzerinden ses dosyası oynatma
• Mikrodenetleyici veya butonla kontrol imkânı
• İki hatlı seri kontrol arayüzü
• 16 bit DAC ve PWM ses çıkışı
• Ses dosyalarını otomatik tanıma
• Bekleme, SD kart hazır ve SD kart okuma durum LED’leri
• Düşük güç tüketimine uygun çalışma

Kullanım Alanları

• Robotlara konuşma ve sesli bildirim özelliği ekleme
• Arduino ve mikrodenetleyici projeleri
• Sesli alarm ve uyarı sistemleri
• Etkileşimli oyuncak ve eğitim düzenekleri
• Makine ve otomasyon sistemlerinde sesli bildirim
• Kapı, güvenlik ve kontrol uygulamaları

Teknik Özellikler

Elektriksel ve Bağlantı Bilgileri

Modül düşük gerilimle çalışır ve besleme girişine doğrudan 5 V uygulanmamalıdır. Kararlı kullanım için uygun regüle edilmiş besleme kullanılmalı ve mikrodenetleyici sinyal seviyeleri modülün çalışma gerilimine göre düzenlenmelidir.

PWM çıkışı hoparlör bağlantısı, DAC çıkışı ise harici ses yükselteci bağlantısı için kullanılabilir. Seri kontrol uygulamalarında CLK saat hattı, DI ise veri hattı olarak görev yapar.

Kullanım ve Güvenlik Notları

Mikro SD kart FAT dosya sistemiyle biçimlendirilmelidir. WAV dosyaları 0000.wav, 0001.wav; AD4 dosyaları ise 0000.ad4, 0001.ad4 biçiminde sıralı olarak adlandırılabilir. Kullanılan mikro SD kartın kapasitesi 1 GB değerini aşmamalıdır.
