USB Type-C DIP Çevirici 4 Pin 2.54 mm Dişi Konnektör Breakout Kartı

Teknik Özet

USB Type-C DIP Çevirici, USB 3.1 Type-C dişi soketin yalnızca VBUS, GND, D+ ve D− hatlarını 2.54 mm aralıklı 4 pin olarak dışarı çıkaran küçük bir breakout kartıdır. Breadboard ve delikli plaketle uyumlu pin aralığı sayesinde mikrodenetleyici besleme, batarya şarj devresi ve basit USB 2.0 veri projelerinde kullanılır. Kart yalnızca temel güç ve veri hatlarını sunar; kaynaklarda gerilim ve akım değerleri belirtilmemiştir.

USB Type-C DIP Çevirici, Type-C kablonun doğrudan devreye bağlanmasını sağlayan bir dişi konnektör kartıdır. Lehimlemesi zor olan SMD soket yerine, 2.54 mm delik aralıklı ve 4 pinli bir kart üzerinde hazır bir bağlantı noktası sunar.

Bu kart yalnızca dört temel hattı çıkarır: VBUS, GND, D+ ve D−. Bu nedenle yüksek hızlı veri aktarımı gerektiren uygulamalardan çok, basit besleme ve USB 2.0 seviyesindeki veri bağlantıları için uygundur.

Prototip aşamasında eski Micro USB kartların yerine Type-C kullanmak isteyenler için bu breakout kartı, breadboard üzerinde hızlı deneme yapma imkânı verir.

Teknik Özellikler

Ürün Açıklaması

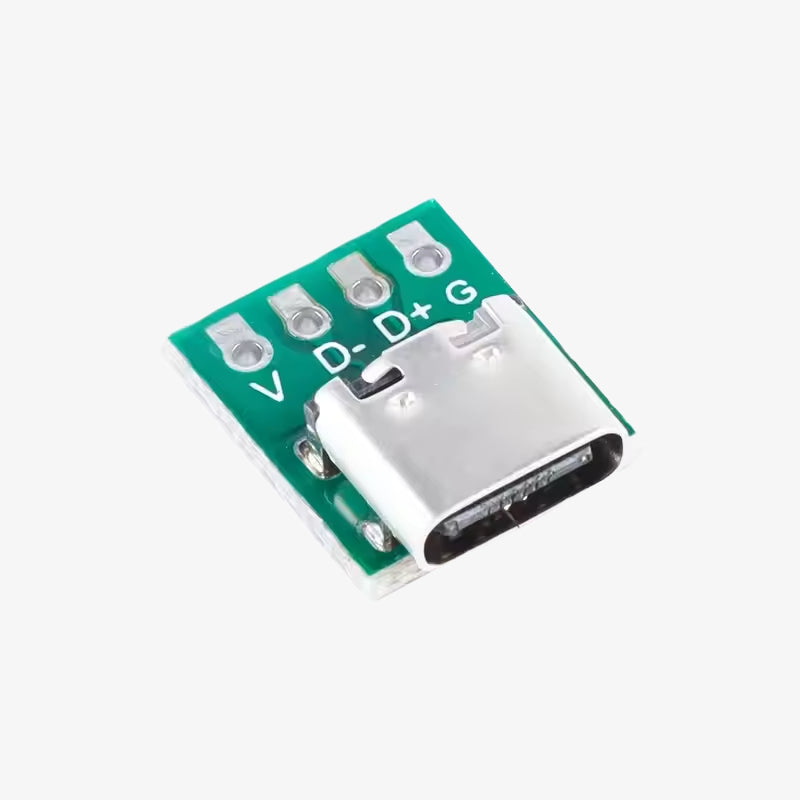

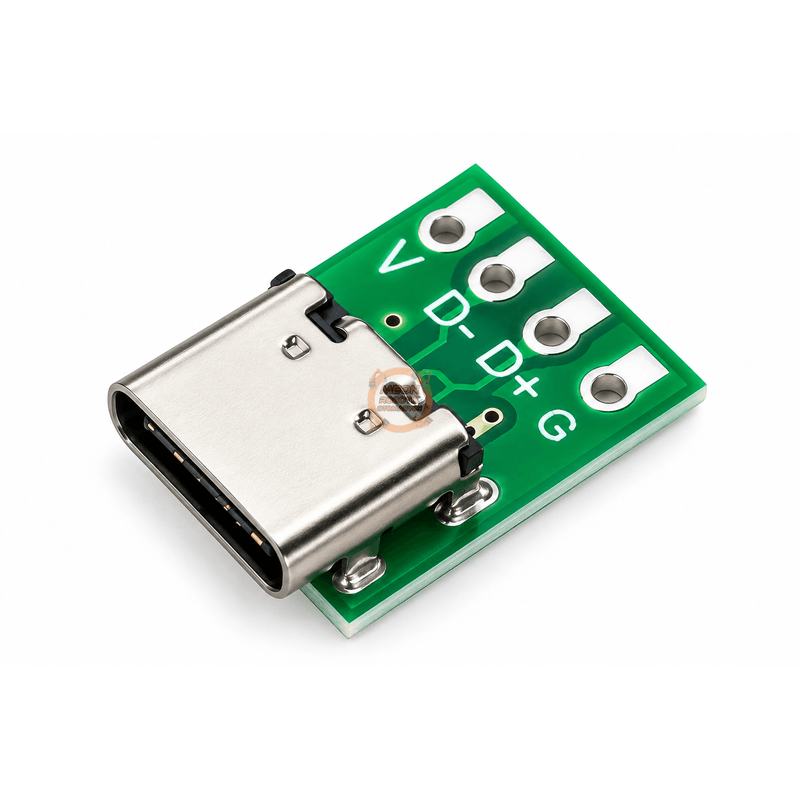

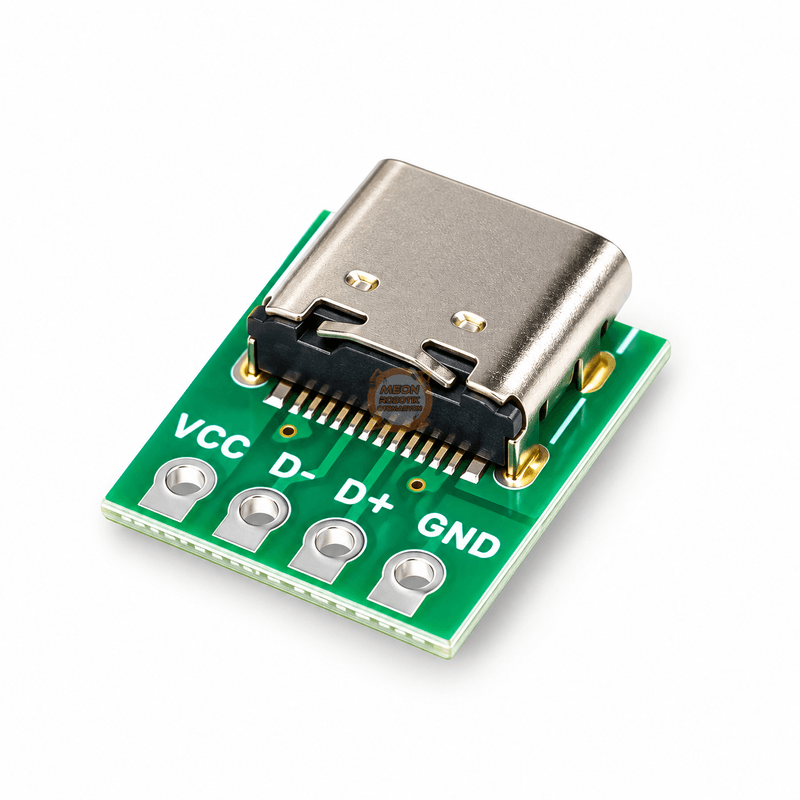

Kart üzerinde USB 3.1 Type-C dişi soket bulunur ve soketin kullanılan hatları kart kenarındaki 4 delik grubuna taşınmıştır. Kaynakta tasarımın kompakt ve minimal olduğu belirtilmiştir; boyut ve ağırlık değeri ise verilmemiştir.

USB Type-C DIP Çevirici üzerindeki delik aralığı 2.54 mm'dir. Bu standart aralık, pin header lehimleyip breadboard'a takmaya ya da delikli plaket üzerinde kullanmaya izin verir. İsterseniz deliklere doğrudan jumper kablo da lehimleyebilirsiniz.

Ürün tanıtımında şarj modülleri, güç kaynakları ve USB veri projeleri uygulama alanı olarak sayılmıştır. Güç tarafında VBUS ve GND hatları, veri tarafında D+ ve D− hatları kullanılır.

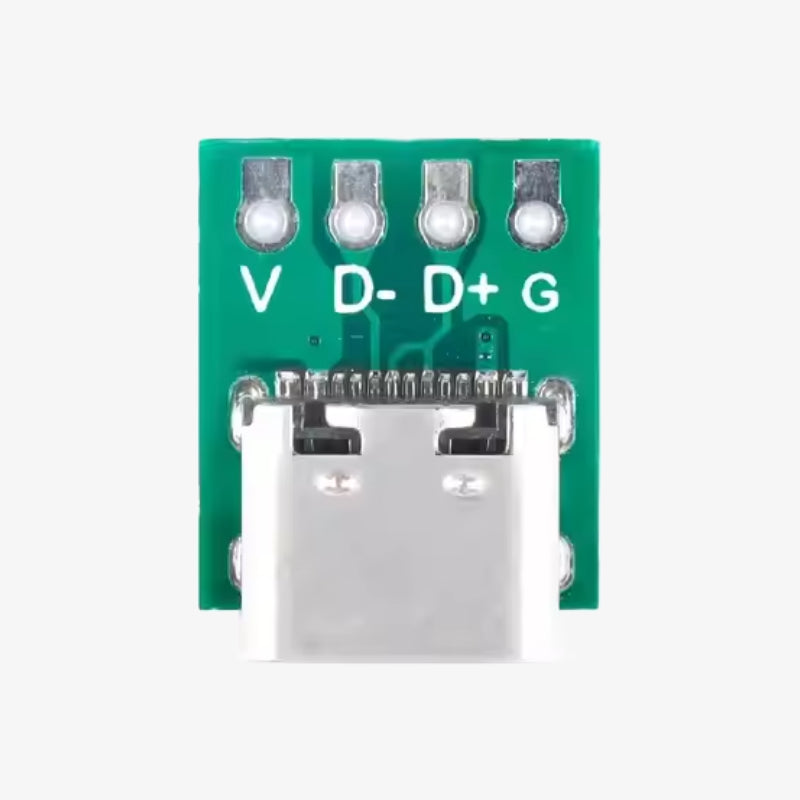

Pin Bağlantıları

Kullanım Notları

Kartın deliklerine pin header lehimlendikten sonra breadboard'a takılabilir. Besleme amacıyla kullanırken VBUS hattındaki gerilimin hedef devrenin giriş aralığına uygun olduğundan emin olun. Gerilime hassas devrelerde regülatör kullanmak iyi bir uygulamadır.

D+ ve D− hatlarını kullanacaksanız bağlantıları mümkün olduğunca kısa tutun. Veri iletişimi için hedef tarafta USB 2.0 destekli bir mikrodenetleyici ya da arayüz çipi gerekir.

Öne Çıkan Avantajlar

• Type-C dişi soketi 2.54 mm pin aralığına taşır.
• VBUS, GND, D+ ve D− hatlarına doğrudan erişim sağlar.
• Breadboard ve delikli plaketle uyumlu pin aralığına sahiptir.
• Kompakt ve minimal yapısı küçük prototiplerde yer kazandırır.
• Type-C kablolu besleme denemelerini kolaylaştırır.

Kullanım Alanları

• Mikrodenetleyici kartlarının USB üzerinden beslenmesi
• Batarya şarj modülü ve şarj devresi prototipleri
• USB tabanlı güç kaynağı projeleri
• USB 2.0 veri bağlantılı basit uygulamalar

Paket İçeriği

• 1 × USB 3.1 Type-C dişi soketli 4 pin breakout kartı

Dikkat Edilmesi Gerekenler

• Kart yalnızca 4 hat çıkarır; Type-C konnektörün diğer sinyalleri kart üzerinden kullanılamaz.
• Bir kullanıcı yorumunda kartın yalnızca USB-A'dan USB-C'ye kablo ile çalıştığı belirtilmiştir. C'den C'ye kablo ile güç alma konusunda kaynaklarda net bilgi yoktur; kullanmadan önce test edin.
• Maksimum akım ve gerilim değerleri kaynaklarda belirtilmemiştir; yüksek akım çeken uygulamalarda ayrıca doğrulama yapın.
• Pin header'ın kartla birlikte verilip verilmediği kaynaklarda yoktur; gerekirse ayrıca temin edin.
