Pulse Sensor 3-5 V Kalp Atışı Ölçme Sensörü

Pulse Sensor 3-5 V Kalp Atışı Ölçme Sensörü

Pulse Sensor, parmak veya kulak memesindeki kan akışı değişimlerini optik olarak algılayarak kalp atışı sinyalinin takip edilmesini sağlayan kompakt bir nabız sensörüdür. 3-5 V DC besleme ile çalışır ve mikrodenetleyici tabanlı nabız ölçüm, eğitim ve giyilebilir elektronik projelerinde kullanılabilir.

Pulse Sensor, parmak veya kulak memesinden kalp atışı sinyalini algılamak amacıyla kullanılan optik bir nabız sensörüdür. Kan akışına bağlı ışık değişimlerini algılayarak kalp atışlarının elektronik sistem tarafından takip edilebilmesini sağlar. Arduino ve analog girişe sahip mikrodenetleyici tabanlı projelerde nabız izleme, eğitim, deneysel elektronik ve giyilebilir cihaz prototiplerinde kullanılabilir.

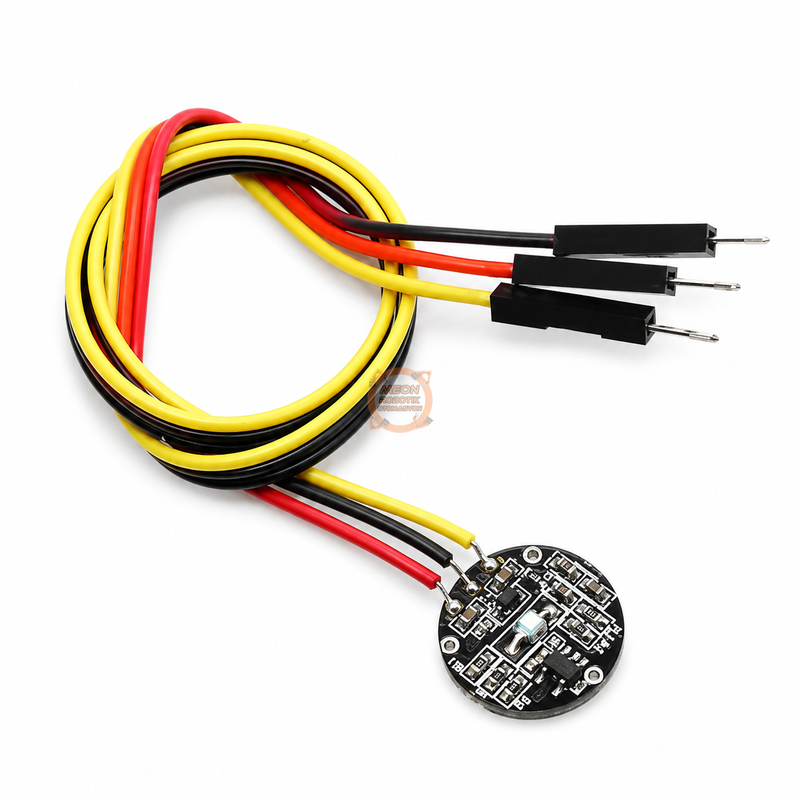

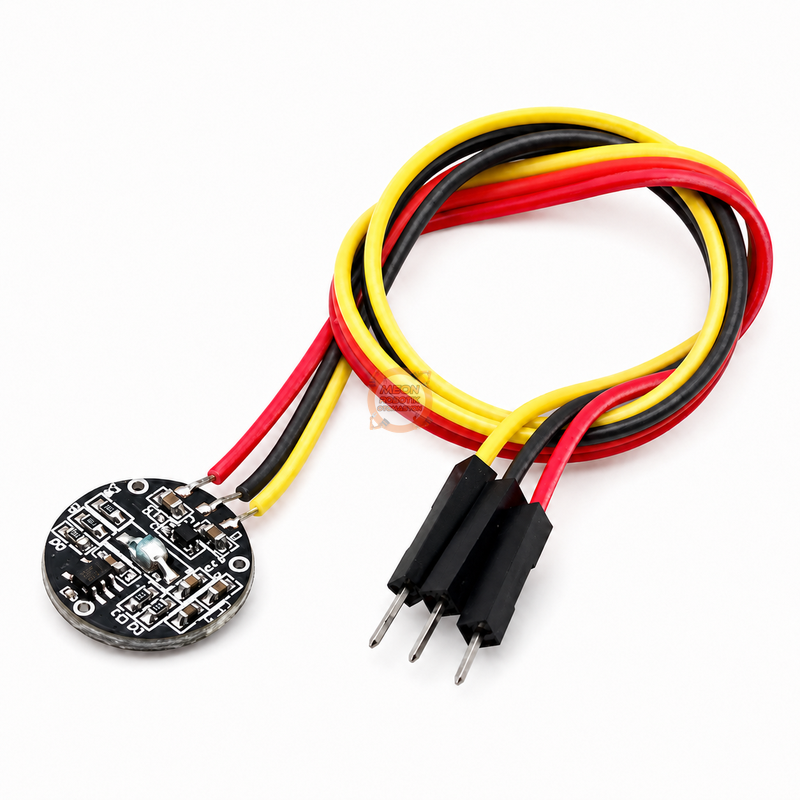

Pulse Sensor üzerinde sinyalin daha kolay işlenmesine yardımcı olan dahili yükseltici ve gürültü azaltma devresi bulunur. Sensör 3-5 V DC besleme aralığında çalışır ve 5 V beslemede yaklaşık 4 mA akım tüketir. Yaklaşık 16 mm çapındaki kompakt kart yapısı, küçük boyutlu projelere entegrasyonu kolaylaştırır. Kart çevresinde bulunan üç montaj deliği sayesinde uygun uygulamalarda sabitleme yapılabilir. PulseSensor'ın açık donanım dokümanlarında da yaklaşık 16 mm çap, 3-5 V çalışma gerilimi ve 5 V'ta yaklaşık 4 mA akım tüketimi belirtilmektedir.

Sensörden alınan sinyal, mikrodenetleyici yazılımı ile işlenerek kalp atışlarının algılanması ve BPM değerinin hesaplanması için kullanılabilir. Üreticinin PulseSensor Playground kütüphanesinde Arduino tabanlı BPM ölçümü ve sinyal görüntüleme örnekleri bulunmaktadır.

Öne Çıkan Özellikler

• Parmak veya kulak memesinden nabız sinyali algılama
• Optik algılama prensibi
• 3-5 V DC çalışma gerilimi
• 5 V'ta yaklaşık 4 mA akım tüketimi
• Dahili sinyal yükseltme ve gürültü azaltma devresi

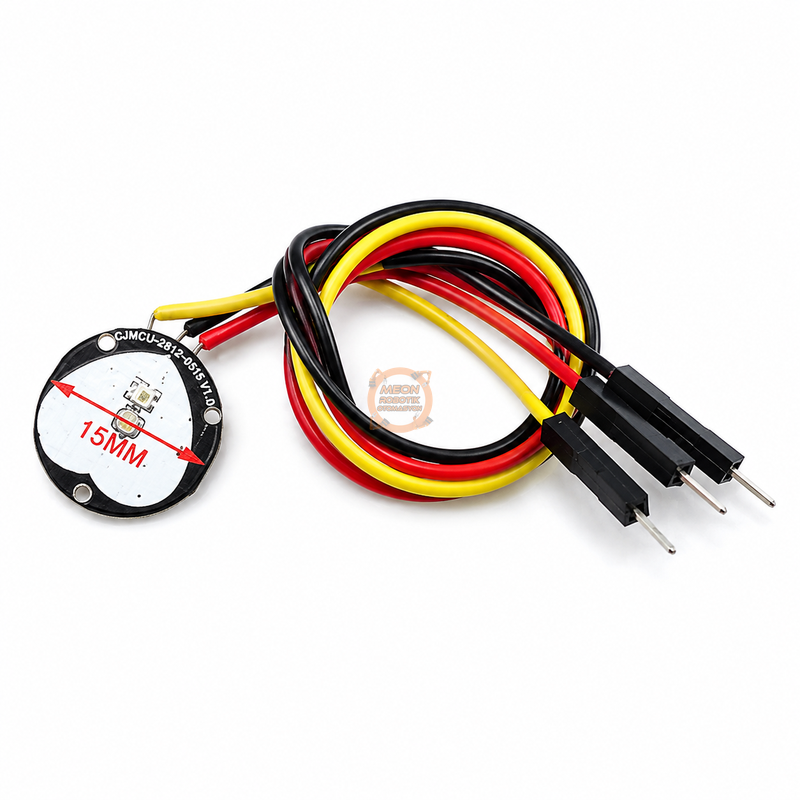

• Yaklaşık 16 mm çapında kompakt yapı
• Çevresinde 3 adet montaj deliği
• Giyilebilir elektronik ve mikrodenetleyici projelerine uygun yapı

Kullanım Alanları

• Arduino tabanlı nabız ölçüm projeleri
• Kalp atış hızı görüntüleme uygulamaları
• Giyilebilir elektronik prototipleri
• Fitness ve aktivite takip prototipleri
• Biyometrik veri deneyleri
• Elektronik ve programlama eğitimleri
• Etkileşimli ve biofeedback projeleri

Teknik Özellikler

Kullanım ve Güvenlik Notları

Pulse Sensor geliştirme, eğitim ve deneysel elektronik uygulamaları için kullanılmalıdır. Tıbbi teşhis, tedavi, hasta takibi veya güvenlik açısından kritik uygulamalar için tasarlanmış bir medikal cihaz değildir. Cilt ile kullanımda elektronik yüzeylerin uygun şekilde elektriksel olarak yalıtılması önerilir.

Paket İçeriği

• 1 Adet Kalp Atışı Ölçme Sensörü Pulse Sensor
