TJA1051 CAN Modülü 5 Mbit/s Yüksek Hızlı Alıcı-Verici

CAN modülü TJA1051, bir mikrodenetleyicide veya harici kontrol kartında bulunan CAN protokol denetleyicisini fiziksel iki telli CAN veri yoluna bağlayan yüksek hızlı alıcı-verici modülüdür. TXD ve RXD lojik sinyallerini CANH ve CANL diferansiyel veri yolu sinyallerine dönüştürerek çift yönlü haberleşme sağlar. Otomotiv elektroniği, ECU geliştirme, endüstriyel haberleşme ve mikrodenetleyici tabanlı CAN projelerinde kullanılabilir.

TJA1051 entegresi, ISO 11898-2:2016 fiziksel katman standardını destekler ve CAN FD hızlı veri fazında 5 Mbit/s’ye kadar zamanlama performansı sunar. Düşük elektromanyetik emisyon, yüksek elektromanyetik bağışıklık, geliştirilmiş ESD dayanımı ve veri yolu koruma fonksiyonları sayesinde elektriksel gürültünün bulunduğu uygulamalara uygundur.

Bu ürün bir CAN kontrolcüsü değildir. Kullanılacağı mikrodenetleyicide dahili CAN/TWAI denetleyicisi bulunmalı veya sisteme ayrıca harici bir CAN kontrolcüsü eklenmelidir.

Öne Çıkan Özellikler

• CAN protokol denetleyicisi ile CANH/CANL veri yolu arasında arayüz oluşturur.
• CAN FD hızlı fazında 5 Mbit/s’ye kadar veri hızını destekler.
• ISO 11898-2:2016 ve SAE J2284-1 ile SAE J2284-5 uyumludur.
• Normal ve Silent çalışma modlarını destekler.
• Silent modda veri iletimi durdurulurken veri yolu dinlenmeye devam eder.
• TXD baskın zaman aşımı korumasına sahiptir.
• VCC ve uygun varyantlarda VIO düşük voltaj algılama özelliği bulunur.
• Aşırı sıcaklık ve otomotiv tipi veri yolu geçici gerilimlerine karşı koruma sağlar.
• Besleme kesildiğinde CAN veri yoluna sıfıra yakın yük uygular.
• AEC-Q100 onaylı, RoHS uyumlu ve halojen içermeyen entegre yapısına sahiptir.

Kullanım Alanları

• Otomotiv CAN veri yolu uygulamaları
• ECU geliştirme ve test sistemleri
• Araç içi sensör ve kontrol düğümleri
• Endüstriyel CAN haberleşme sistemleri
• CAN/TWAI denetleyicili mikrodenetleyici projeleri
• CAN veri yolu izleme ve prototipleme çalışmaları

Teknik Özellikler

Elektriksel ve Bağlantı Bilgileri

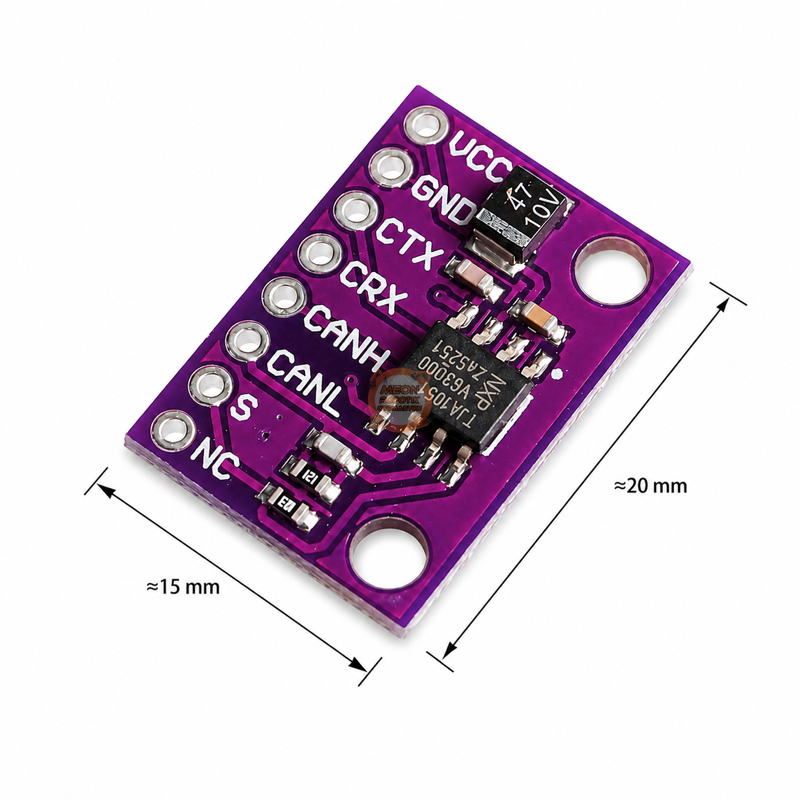

TJA1051 ailesinde pinlerin temel işlevleri aşağıdaki gibidir. Kart üzerindeki header sıralaması için modülün baskı devre üzerindeki bağlantı isimleri esas alınmalıdır.

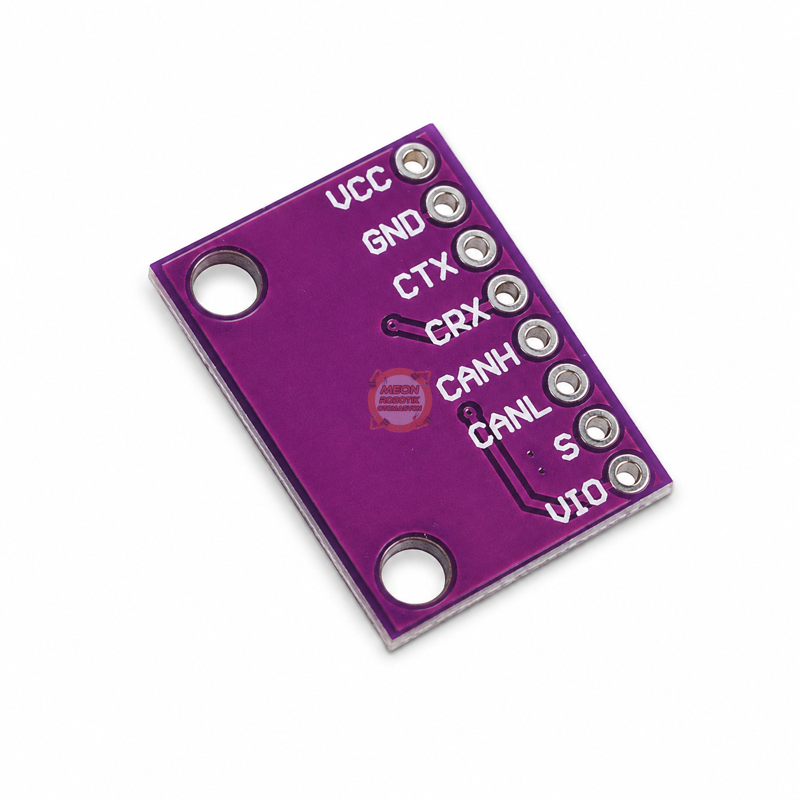

Pin 5 işlevi kartta kullanılan entegre varyantına göre değişir. TJA1051T modelinde bağlantısız, TJA1051T/E modelinde EN, TJA1051T/3 ve TJA1051TK/3 modellerinde ise VIO girişidir.

Kullanım ve Güvenlik Notları

• “12 V ve 24 V sistemlere uygun” ifadesi, otomotiv sistemi sınıfını belirtir. Modülün VCC girişine doğrudan 12 V veya 24 V uygulanmamalıdır.
• TJA1051 entegresinin CAN sürücü beslemesi 4,5-5,5 V DC aralığında olmalıdır.
• 3,3 V mikrodenetleyici bağlantısı yalnızca VIO girişine sahip TJA1051T/3 veya TJA1051TK/3 varyantlarında doğrudan yapılabilir.
• CAN veri yolunun iki fiziksel ucunda normalde 120 Ω sonlandırma kullanılır. Modül üzerinde dahili sonlandırma direnci bulunduğu doğrulanmadığından bağlantı öncesinde kart kontrol edilmelidir.
• CANH, CANL ve GND bağlantılarının doğru yapıldığından emin olunmalıdır.

Paket İçeriği

• 1 adet TJA1051 CAN alıcı-verici modülü

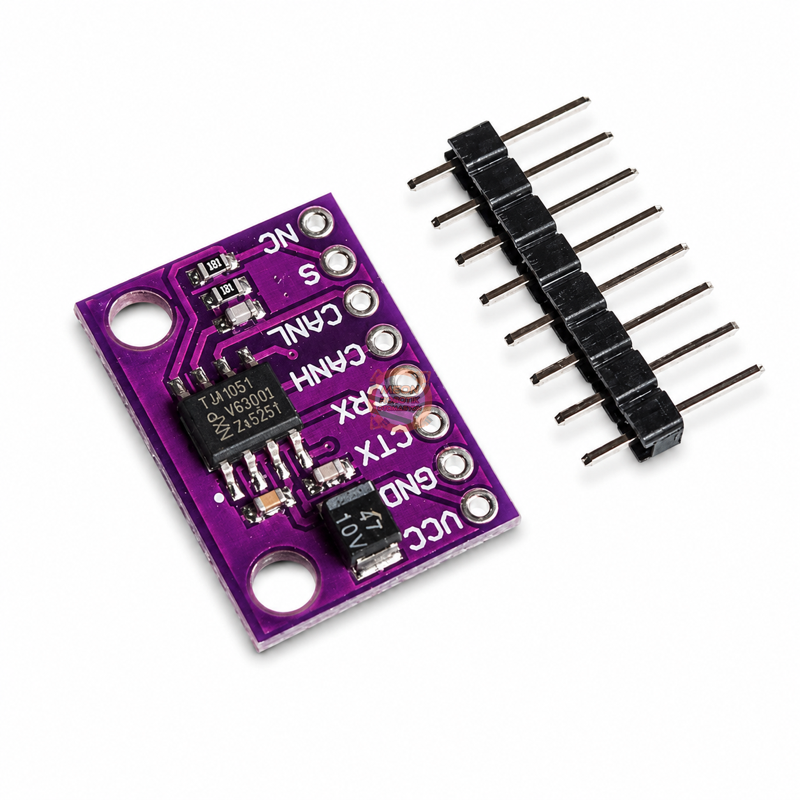

• 1 adet 8 pin erkek header
