Su Akış ve Hidrolik Basınç Sensörü

Su Akış ve Hidrolik Basınç Sensörü

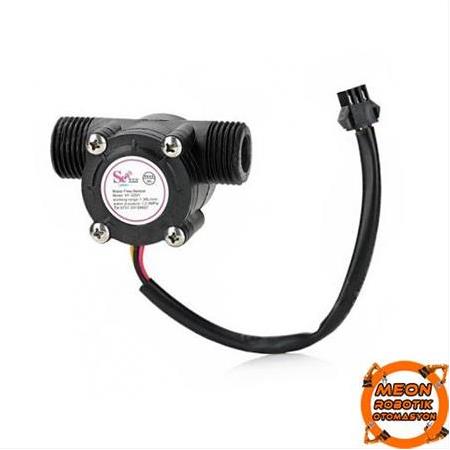

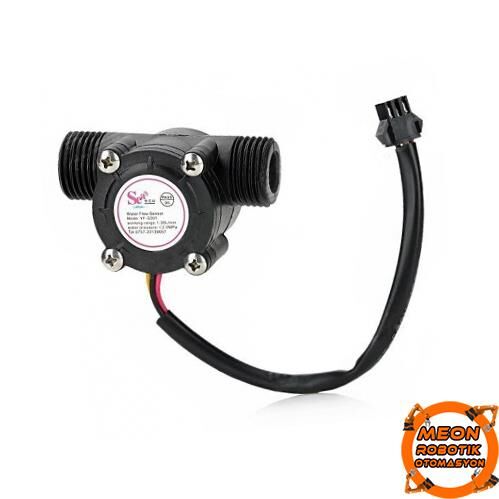

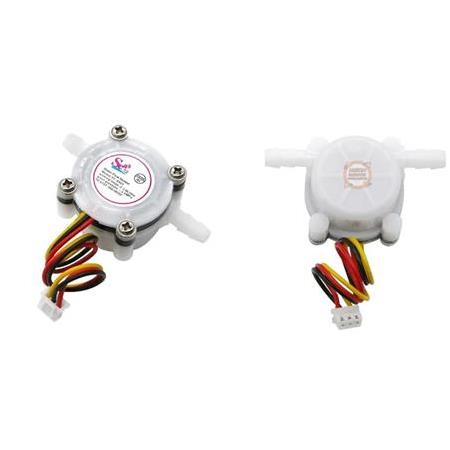

Model YF-S201

Bu sensörü su hattınıza bağlayarak, içindeki pervane sensör ile ne kadar sıvı taşındığını ölçebilirsiniz.Entegre manyetik halleffect sensörü her devirde, elektriksel darbe çıkışı verir.
Halleffect sensörü, korunması ve kuru tutulması için su borusundan ayrı olarak yalıtılmıştır.

Sensör üç kabloludur : kırmızı (5–24V DC güç), siyah (toprak), sarı (halleffect darbe çıkışı).

Sensörün çıkışındaki darbeleri sayarak, kolaylıkla su akışını hesaplayabilirsiniz.

Her darbe yaklaşık 2.25 mililitre. Bu sensör çok hassas olmadığından, darbe oranı akış hızı, sıvı basıncı, sensör yöneltilmesine bağlı olarak değişkenlik gösterebilir.

%10’dan daha hassas ölçüm için dikkatli ayarlama gereklidir.

Buna rağmen temel ölçüm görevleri için oldukça iyidir.

Darbe sinyali basit kare dalga olduğundan, kaydetme ve litre/dkçevirme(aşağıdaki formülden yararlanarak) kolaylıkla yapılabilir.

Darbe frekansı(Hz)  / 7.5 = akış hızı (litre/dk)

özellilker:

• SensörTipi :Halleffect
• Çalışma Gerilimi : 5 – 24V DC
• Max. Akım : 15mA  @ 5V
• Çıkış Tipi : 5V TTL
• Çalışma Akış Hızı : 1–30 Lt/Dk
• Çalışma Sıcak Aralığı : -25oC–80oC
• Çalışma Nem Aralığı :  35% – 80% RH
• Doğruluk : ± 10%
• Max Su Basıncı : 2.0MPa
• Çıkış DutyCycle : 50%  ±10%
• Çıkış Yükselme Zamanı : 0.04µs
• Çıkış Düşme Zamanı : 0.18µs
• Akış Hızı Darbe Karakteristiği : Frekans(Hz) = 7.5 * Akış Hızı(Lt/Dk)
• Darbe/Lt = 450
• Dayanıklılık : Min. 300000 devir
• Kablo uzunluğu : 15cm
• ½" nominal boru bağlanıtısı, 0.78” dış çap
• Boyutları : 2.5” x 1.4” x 1.4”

• Kırmızı kablo : +5V
• Siyah kablo : GND (Toprak)
• Sarıkablo : PWM çıkışı
