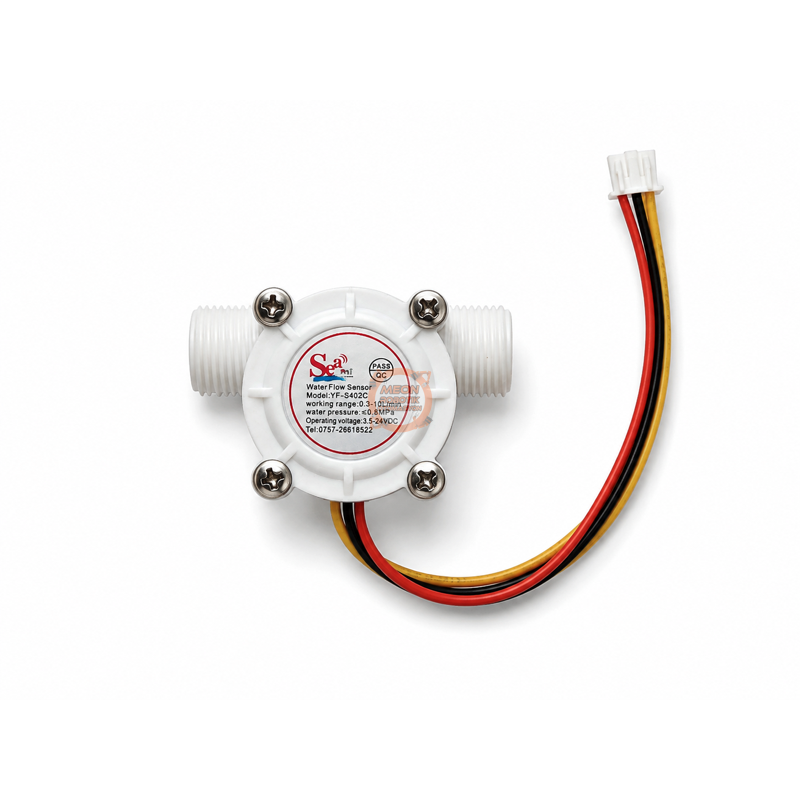

Su Akış Sensörü YF-S402C Debimetre (Deniz) G3/8'' 0.3-10 L/dk 3.5-24V DC
Debimetre YF-S402C, G3/8" bağlantıya sahip, boru içerisinden geçen su akışını pulse sinyaline dönüştüren Hall etkili bir su akış sensörüdür. Ürün üzerindeki etikete göre 0.3-10 L/dk akış aralığında ve 3.5-24 V DC besleme ile çalışır. Su akışının ölçülmesi ve elektronik kontrol sistemlerinde izlenmesi için kullanılabilir.
282,06 ₺
Stok Kodu
sk2091
Fiyat
4,90 USD + KDV
Havale
273,59 TL
(%3,00 havale indirimi)
Su Akış Sensörü YF-S402C Debimetre (Deniz) G3/8" 0.3-10 L/dk 3.5-24V DC
Debimetre YF-S402C, G3/8" bağlantıya sahip Hall etkili bir su akış sensörüdür. Borudan geçen suyu elektriksel pulse sinyaline dönüştürerek akış miktarının elektronik olarak takip edilmesini sağlar. Su akış ölçüm sistemleri, su sebilleri, su ısıtma sistemleri ve mikrodenetleyici tabanlı ölçüm uygulamalarında kullanılabilir.
Sensörün içerisinde suyun hareketiyle dönen bir rotor ve bu hareketi algılayan Hall sensörü bulunur. Rotorun dönüş hızı su debisine göre değişir ve sensör çıkışında buna karşılık gelen pulse sinyali oluşur. YF-S402C'nin çıkış yapısı NPN pulse tipindedir ve üretici tarafından akış-frekans ilişkisi F = 23 × Q olarak belirtilmektedir. Yaklaşık 1 litre su geçişi 1380 pulse değerine karşılık gelir.
Bu yapı sayesinde debimetre, uygun bir kontrolör, pulse sayacı veya mikrodenetleyici devresiyle birlikte anlık su akışının ve toplam geçen su miktarının hesaplanmasında kullanılabilir. POM gövdesi ve kompakt yapısı, G3/8" bağlantıya sahip su hatlarına entegrasyonu kolaylaştırır. Üreticinin teknik verilerinde YF-S402C için POM gövde, G3/8" (DN10) bağlantı ve NPN pulse çıkışı belirtilmektedir.
Öne Çıkan Özellikler
- YF-S402C debimetre ve su akış sensörü
- Hall etkili akış algılama sistemi
- G3/8" (DN10) dişli bağlantı
- Ürün etiketi referansıyla 0.3-10 L/dk akış aralığı
- Ürün etiketi referansıyla 3.5-24 V DC çalışma gerilimi
- NPN pulse sinyal çıkışı
- Yaklaşık 1380 pulse/L
- 3 pin bağlantı kablosu
- Yaklaşık 15 cm kablo uzunluğu
- Maksimum 0.8 MPa su basıncı
- POM gövde
Kullanım Alanları
- Su akış ve debi ölçüm sistemleri
- Su sebilleri ve su dağıtım sistemleri
- Su ısıtma sistemleri
- Elektronik su tüketim sayaçları
- Pulse tabanlı akış izleme uygulamaları
- Uygun giriş devresiyle Arduino, ESP32 ve diğer mikrodenetleyici projeleri
- Otomasyon ve DIY su akış kontrol projeleri
Teknik Özellikler
| Özellik |
Değer |
|---|---|
| Model | YF-S402C |
| Ürün Tipi | Su akış sensörü / debimetre |
| Algılama Yöntemi | Hall etkili |
| Akış Aralığı | 0.3-10 L/dk |
| Besleme Gerilimi | 3.5-24 V DC |
| Boru Bağlantısı | G3/8" (DN10) |
| Çıkış Sinyali | NPN pulse |
| K Faktörü / Frekans | F = 23 × Q, Q = L/dk |
| Pulse Miktarı | Yaklaşık 1380 pulse/L |
| Maksimum Çalışma Akımı | <15 mA |
| Maksimum Su Basıncı | ≤0.8 MPa |
| Çalışma Sıcaklığı | -20 °C ile 80 °C |
| Gövde Malzemesi | POM |
| Kablo / Bağlantı | 3 pin |
| Kablo Uzunluğu | Yaklaşık 15 cm |
Elektriksel ve Bağlantı Bilgileri
| Kablo |
İşlev |
Açıklama |
| Kırmızı | VCC (+) | Pozitif besleme |
| Siyah | GND (-) | Negatif / toprak |
| Sarı | Sinyal | NPN pulse çıkışı |
Kullanım ve Güvenlik Notları

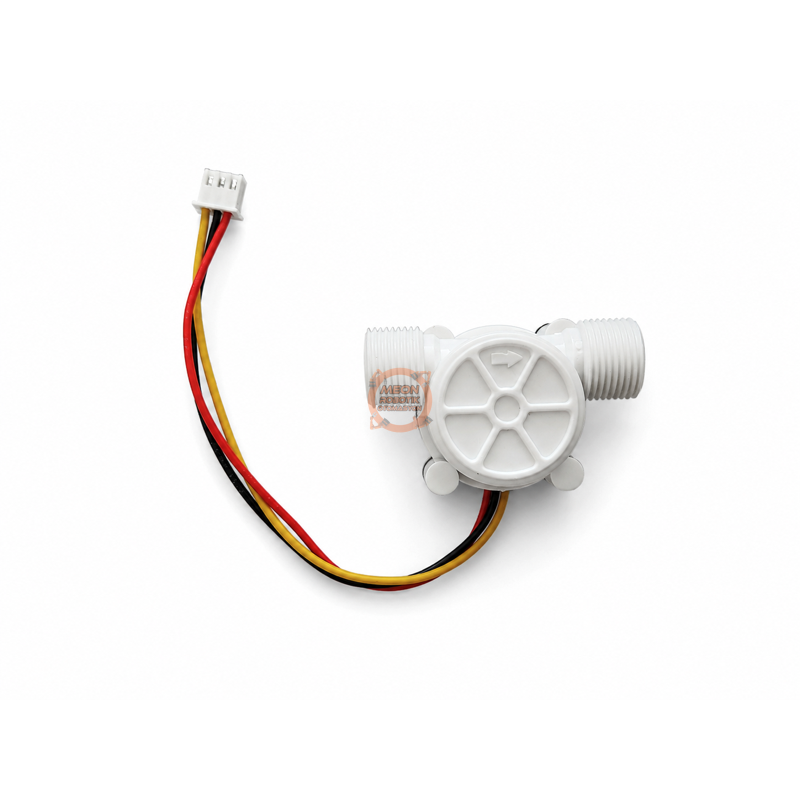

Sensör montajında gövde üzerinde bulunan akış yönü oku dikkate alınmalı ve su belirtilen yönde geçirilmelidir. Besleme bağlantısı yapılırken kırmızı ve siyah kabloların polaritesi kontrol edilmelidir. Ürün üzerindeki etikette belirtilen 3.5-24 V DC çalışma gerilimi ve ≤0.8 MPa su basıncı sınırları aşılmamalıdır.
Pulse çıkışı bir mikrodenetleyici veya kontrol kartına bağlanacaksa kullanılan giriş devresinin sinyal seviyesine uygunluğu kontrol edilmelidir.
Paket İçeriği
- 1 Adet YF-S402C G3/8" Su Akış Sensörü / Debimetre
