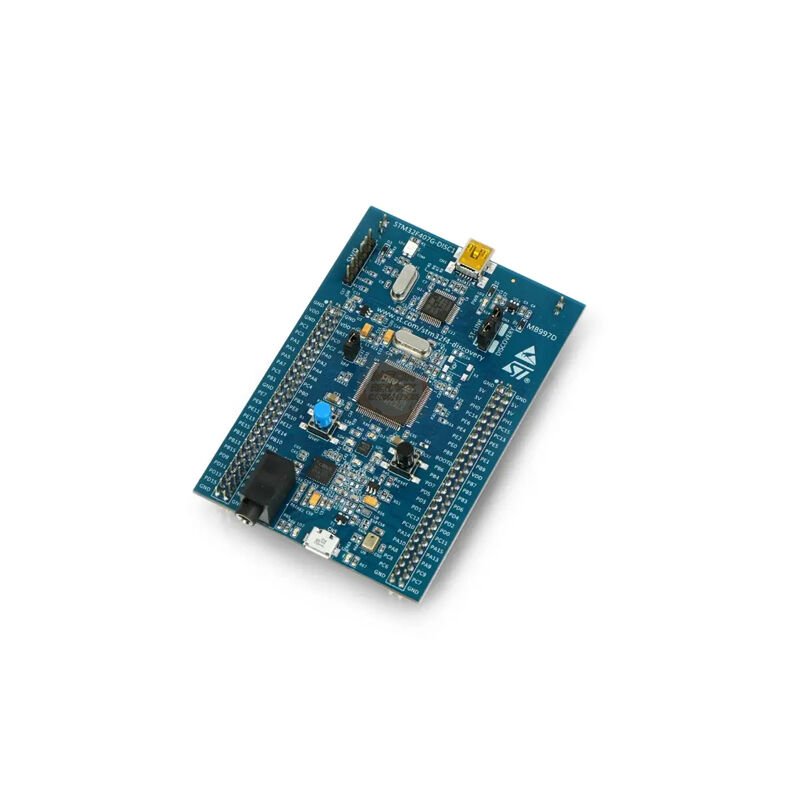

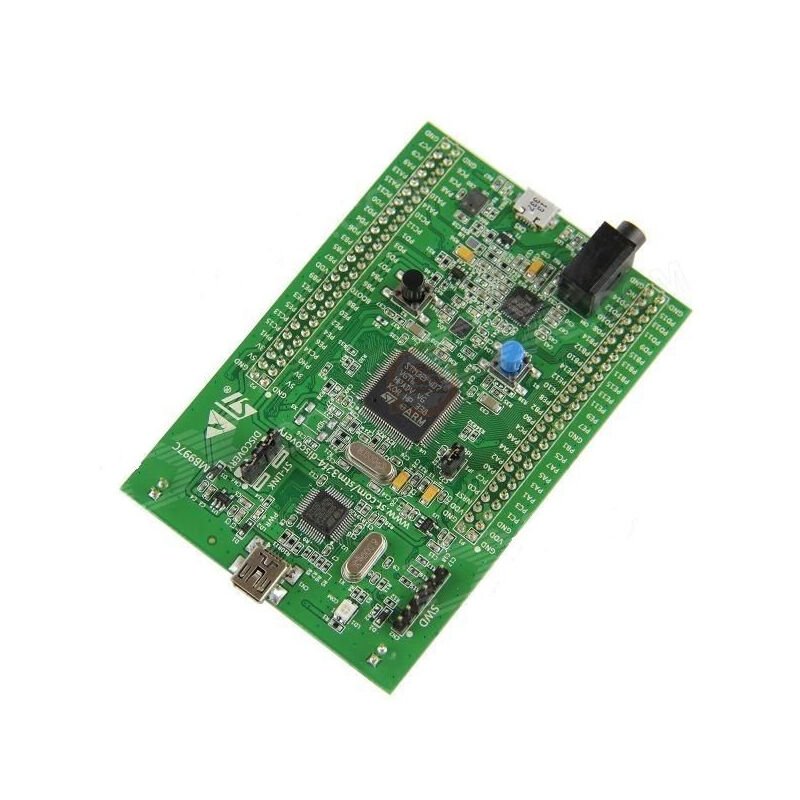

STM32F407G-DISC1 Discovery Geliştirme Kartı – ARM Cortex-M4 168MHz | ST-LINK Dahili Debug | USB OTG | MEMS Sensörlü

STM32F407G-DISC1 Discovery Geliştirme Kartı – ARM Cortex-M4 168MHz | ST-LINK Dahili Debug | USB OTG | MEMS Sensörlü

STM32F407G-DISC1 Discovery, yüksek performanslı ARM® Cortex®-M4 çekirdeği ve zengin çevre birimleri ile hem profesyonel hem de hobi projeleri için güçlü bir geliştirme platformudur. 168 MHz çalışma frekansı, 1MB Flash ve 192KB RAM kapasitesi sayesinde gerçek zamanlı uygulamalar, sinyal işleme, IoT, robotik ve gömülü sistem projelerinde yüksek verim sağlar.

Dahili ST-LINK/V2 debug arayüzü, USB OTG desteği, MEMS sensörler ve ses donanımı ile kutudan çıktığı anda geliştirmeye başlamanızı mümkün kılar.

Neden STM32F407G-DISC1?

• 32-bit ARM Cortex-M4 FPU çekirdek

• 168 MHz saat hızı

• 1MB Flash + 192KB RAM

• Dahili ST-LINK/V2 hata ayıklama

• USB OTG FS (Micro-AB konnektör)

• 3 eksenli ivmeölçer + dijital mikrofon

• Dahili DAC + D sınıfı hoparlör sürücüsü

• 8 LED + 2 buton

• LQFP100 header ile genişletilebilir yapı

Teknik Özellikler

Mikrodenetleyici: STM32F407VGT6
Çekirdek: ARM Cortex-M4 (FPU destekli)
Saat Frekansı: 168 MHz
Flash Hafıza: 1 MB
RAM: 192 KB
Paket: LQFP100

Güç Seçenekleri

• USB üzerinden besleme

• Harici 5V DC giriş

• Harici uygulamalar için 3V / 5V çıkış desteği

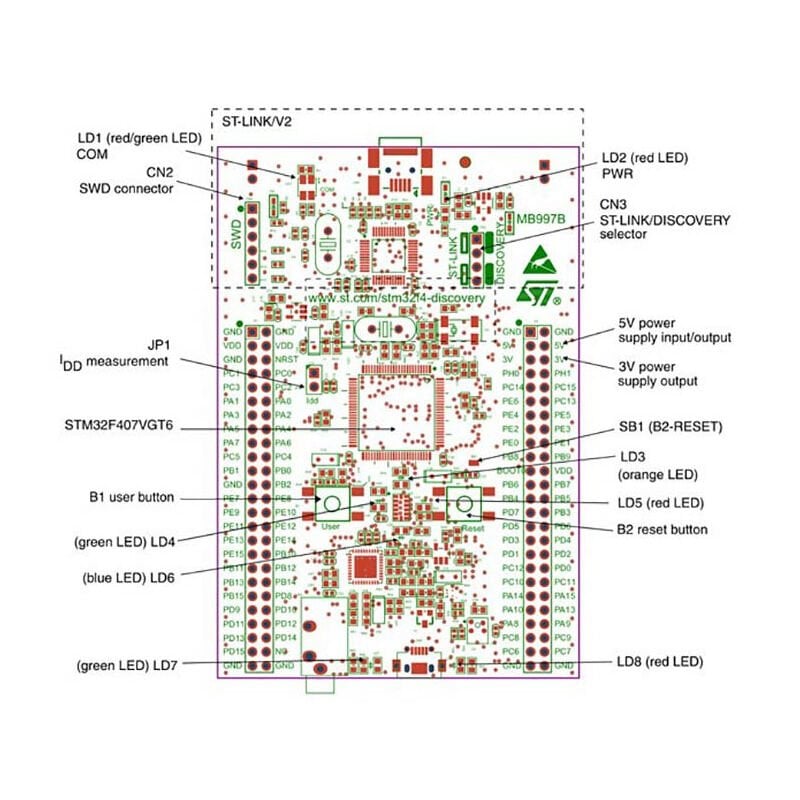

Dahili Donanımlar

 ST-LINK/V2 Debug

• Sanal COM Port

• Yığın depolama

• Hata ayıklama portu

• USB üzerinden yeniden numaralandırma

Sensörler

• LIS302DL veya LIS3DSH 3 eksen MEMS ivmeölçer

• MP45DT02 dijital mikrofon

Ses Donanımı

• CS43L22 DAC

• Dahili D sınıfı hoparlör sürücüsü

LED’ler

• USB durum LED’leri

• Güç LED’i (3.3V)

• 4 adet kullanıcı LED’i (Turuncu, Yeşil, Kırmızı, Mavi)

• USB OTG durum LED’leri

Butonlar

• 1 Kullanıcı butonu

• 1 Reset butonu


Bağlantı ve Genişletilebilirlik

• USB OTG FS (Micro-AB)

• I2C, SPI, UART, CAN, ADC, DAC vb. çoklu haberleşme protokolleri

• LQFP100 header ile prototipleme imkanı

• Harici sensör ve modül entegrasyonu için uygun GPIO yapısı

Yazılım ve IDE Desteği

• STM32CubeF4

• STSW-STM32068

• IAR Embedded Workbench

• Keil MDK-ARM

• GCC tabanlı IDE’ler (SW4STM32, Atollic TrueSTUDIO)

• ARM mbed online

Windows (XP, 7, 8, 10) desteklidir.

Paket İçeriği

• 1 x STM32F407G-DISC1 Discovery Kartı
  ⚠️ USB kablo paket içeriğine dahil değildir.

Kullanım Alanları

• Gömülü sistem geliştirme

• Robotik projeler

• Gerçek zamanlı kontrol uygulamaları

• Ses işleme uygulamaları

• Sensör tabanlı projeler

• IoT ve haberleşme sistemleri

• Endüstriyel prototipleme

STM32F407G-DISC1 Discovery Geliştirme Kartı Datasheet İçin Tıklayınız
