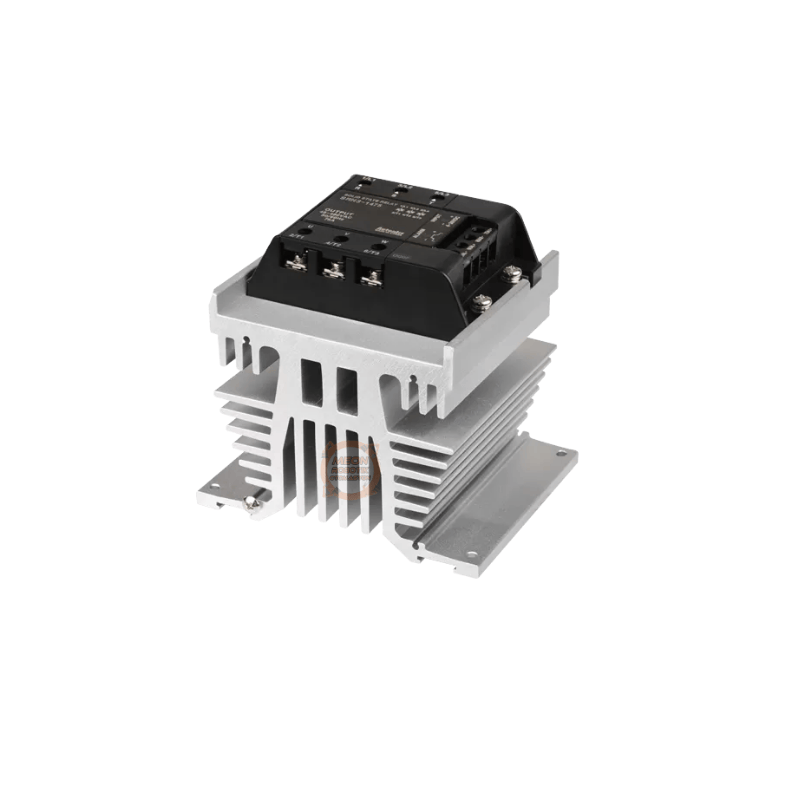

SRH3-1475 3 Fazlı SSR Röle | 4-30VDC Tetikleme – 480VAC 75A – Alarm Fonksiyonlu, 4000VAC İzolasyonlu

SRH3-1475 3 Fazlı 4-30VDC Tetikleme 480VAC 75A Soğutuculu SSR Röle, güçlü, sessiz ve titreşimsiz anahtarlama sağlayan profesyonel bir solid state röle çözümüdür. Üç fazlı yüksek güç gerektiren sistemler için geliştirilmiş olan bu model; sıfır geçişli anahtarlama, yüksek dielektrik dayanımı (4000VAC), alarm fonksiyonu, entegre soğutucu ve seramik PCB yapısı ile endüstriyel otomasyon ihtiyaçlarını en güvenli şekilde karşılar.

4–30VDC tetikleme girişi sayesinde PLC’ler, mikrodenetleyiciler ve endüstriyel kontrol panelleri ile doğrudan uyumludur. Dinamik yüklerde stabilliği artıran sıfır geçişli kontrol, elektriksel gürültüyü azaltarak motorlar ve rezistans sistemlerinde uzun ömürlü kullanım sağlar.

SSR üzerinde yer alan aşırı ısınma alarm işlevi, güvenlik açısından önemli bir avantaj sunar. Aşırı sıcaklık algılandığında kırmızı LED alarm göstergesi yanar ve standart çıkış kesilerek sistemi koruma moduna alır.

Gövde üzerinde bulunan iki farklı montaj deliği ve farklı delik boyutları, ürünün hem panel hem de DIN ray üzerinde kolayca uygulanabilmesine olanak sağlar. Bu sayede kabin ve pano içi montaj işlemleri çok daha esnek ve pratiktir.

Öne Çıkan Ek Özellikler

1. İki Farklı Montaj Deliği ve Esnek Boyut Yapısı

• Panel içi montajı kolaylaştırır

• DIN ray adaptörleri ile uyumludur

• Farklı kabin düzenlerinde hızlı uygulama imkânı sunar

2. Aşırı Isınma Alarm İşlevi

• Dahili sıcaklık izleme

• Limit aşıldığında kırmızı LED ile alarm uyarısı

• Güvenlik için otomatik çıkış kesme

• Standart alarm çıkış terminali

3. Yüksek Dielektrik Dayanımı – 4000VAC

• Endüstriyel gerilim darbelerine dayanıklı

• İzolasyon seviyesini artırır

• Uzun ömür ve güvenli çalışma sağlar

4. Alternatif Montaj Yöntemleri

• Panel montaj

• DIN ray montaj

• Kontrol panosu entegrasyonuna tam uyum

5. Seramik PCB + Entegre Soğutucu

• Çok daha iyi ısı dağılımı

• Yoğun yük altında stabilite

• Isıl performansı artıran termal yönetim tasarımı

6. Çeşitli Nominal Değer Seçenekleri

• Farklı giriş voltajı seçenekleri

• Farklı yük voltajı aralıkları

• Farklı yük akımı sınıfları

• SSR serisi içindeki diğer modellerle uyumlu yapı

Nerelerde Kullanılır?

Endüstriyel Isıtma Sistemleri

• Kalıp ısıtıcıları

• Rezistans grupları

• Fırın kontrol üniteleri

• PID sıcaklık kontrol panelleri

Motor ve Pompa Uygulamaları

• 3 fazlı AC motor kontrolü

• Fan ve havalandırma uygulamaları

• Pompa sürme sistemleri

Otomasyon ve Üretim Hatları

• Paketleme makineleri

• CNC kontrol sistemleri

• Kompresör kontrol devreleri

• Üç fazlı yüksek yük anahtarlama sistemleri

Düşük Gürültü Gerektiren Sistemler

• Sessiz üretim alanları

• Hızlı anahtarlama uygulamaları

• Vibrasyonsuz mekanik yapılar

Neden SRH3-1475 SSR? – Avantajları

• ✔ Sessiz anahtarlama — mekanik rölelerdeki tıklama sesi yoktur.

• ✔ Sıfır geçişli kontrol — enerji dalgalanmalarını azaltır, sistem stabilitesini artırır.

• ✔ Uzun ömürlü kullanım — hareketli parça olmadığı için aşınma minimumdur.

• ✔ Üç faz kontrolü — yüksek güç gerektiren yüklerde en güvenli çözümlerden biridir.

• ✔ Geniş tetikleme aralığı (4–30VDC) — PLC, Arduino, otomasyon panelleri ile tam uyum.

• ✔ Dahili soğutucu — yüksek akım altında bile stabil çalışma sağlar.

Teknik Özellikler

• Kontrol Fazı: 3 Faz

• Tetikleme Gerilimi: 4–30VDC

• Nominal Yük Gerilimi: 48–480VAC

• Nominal Akım: 75A

• Anahtarlama: Sıfır geçişli

• Dielektrik Dayanımı: 4000VAC

• Alarm: Aşırı ısınma uyarısı + kırmızı LED + çıkış kesme

• Kart Yapısı: Seramik PCB

• Soğutucu: Dahili yüksek verimli soğutucu

• Montaj: Panel / DIN ray

• Çalışma Sıcaklığı: -30°C ~ 80°C

• Depolama: -30°C ~ 100°C

• Nem: %45–85 RH

SRH3 SSR Röle Teknik Döküman İçin Tıklayınız.
