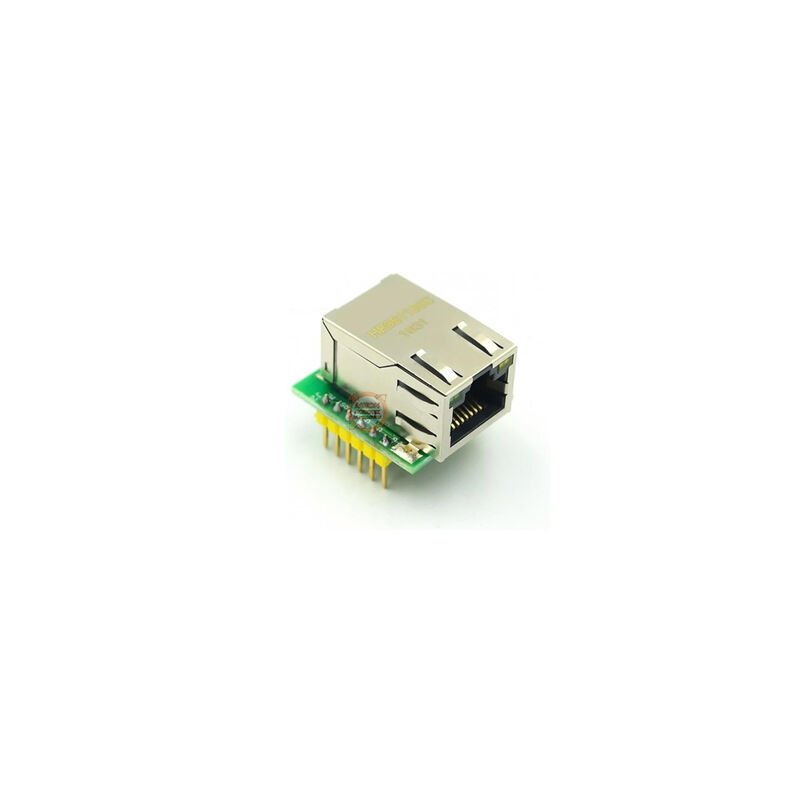

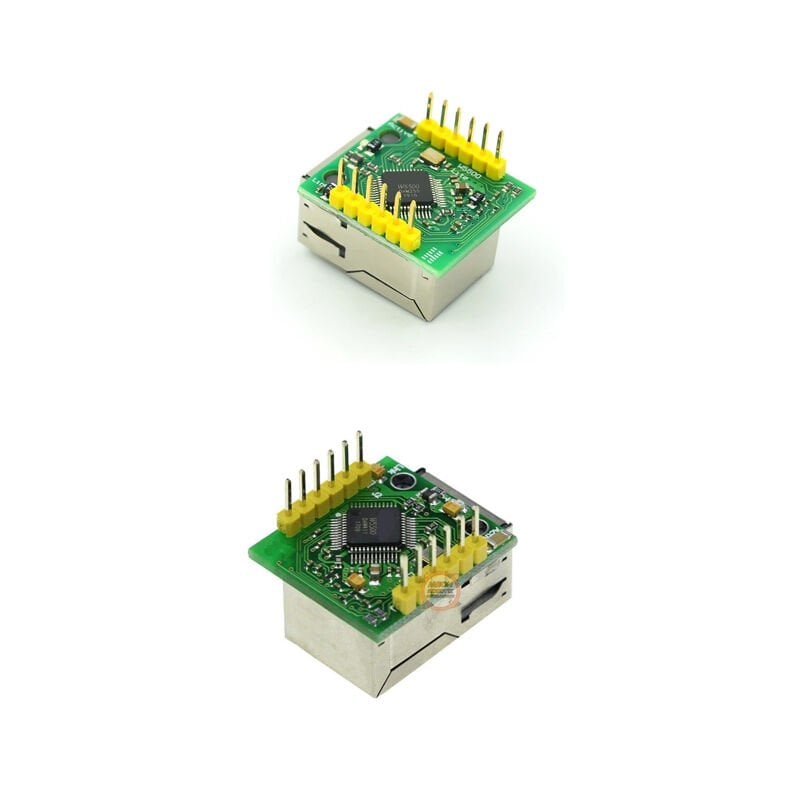

SPI’den Ethernet / TCP-IP Dönüştürücü W5500 – USR-ES1-W5500 Mini Ethernet Modülü

SPI’den Ethernet/TCP-IP Dönüştürücü W5500, mikrodenetleyici tabanlı projelerde hızlı ve kararlı ağ bağlantısı sağlamak için geliştirilmiş kompakt bir Ethernet modülüdür. Wiznet’in yüksek performanslı W5500 Ethernet kontrol entegresi üzerine kuruludur ve donanımsal TCP/IP protokol desteği sayesinde karmaşık yazılım süreçlerine gerek kalmadan Ethernet haberleşmesi yapılmasına olanak tanır.

Modül, SPI haberleşme arayüzü (80 MHz’e kadar) üzerinden çalışır ve Arduino, STM32, ESP32, Raspberry Pi gibi birçok mikrodenetleyici ve geliştirme kartı ile tam uyumludur. Dahili Ethernet PHY (10/100 Mbps), RJ45 bağlantısı ve 32 KB buffer hafızası sayesinde yüksek hızlı ve stabil veri iletimi sunar.

Öne Çıkan Özellikler

• Entegre: Wiznet W5500

• Donanımsal TCP/IP protokol desteği: TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE

• SPI haberleşme: SPI Mode 0 & 3, 80 MHz’e kadar

• Aynı anda 8 bağımsız soket desteği

• UDP üzerinden Wake-on-LAN desteği

• Dahili 32 KB TX/RX buffer hafızası

• 10Base-T / 100Base-TX Ethernet PHY

• Auto-Negotiation: Full / Half Duplex, 10/100 Mbps otomatik algılama

• Power-Down (düşük güç) modu

• Link / Speed / Activity LED göstergeleri

• IP fragmentation desteği yoktur

• 5V IO toleransı (3.3V lojik seviye)

Teknik Özellikler

• Çalışma Voltajı: DC 3.3V

• Akım Tüketimi: >200 mA

• Lojik Seviye: 3.3V (5V uyumlu IO)

• Çalışma Sıcaklığı: -10 °C ~ +85 °C

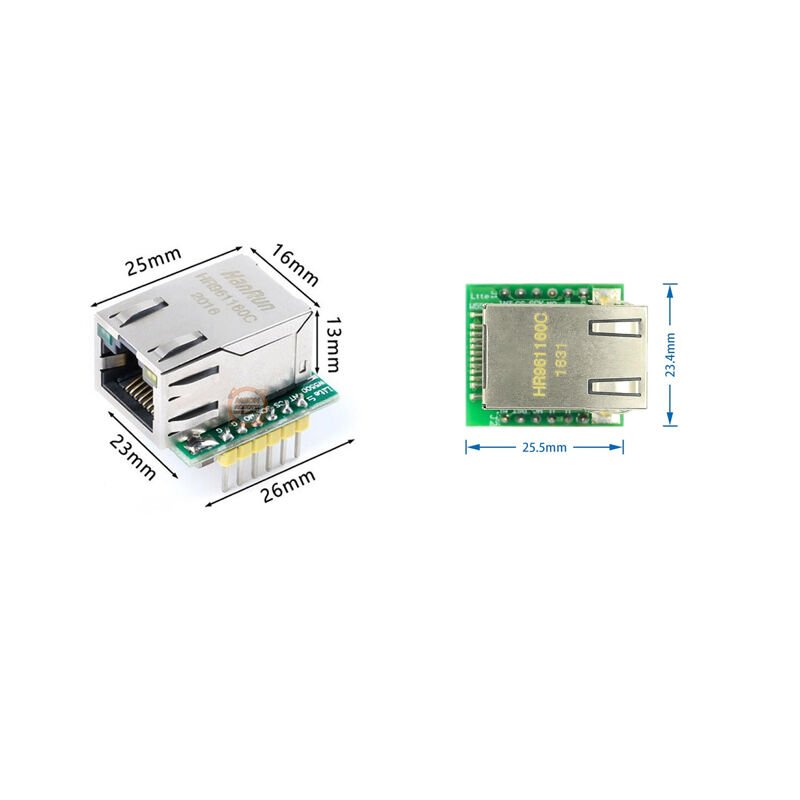

• Boyutlar: 23.5 mm × 25.5 mm

• Ağırlık: ~10 g

• Bağlantı: RJ45 Ethernet

• Renk: Yeşil / Gümüş

Kullanım Alanları

• IoT ve Endüstriyel Otomasyon projeleri

• Ethernet tabanlı veri toplama ve izleme sistemleri

• Arduino / STM32 / ESP32 / Raspberry Pi uygulamaları

• TCP / UDP tabanlı haberleşme projeleri

• Uzaktan kontrol ve ağ üzerinden veri aktarımı

Paket İçeriği

• 1 Adet W5500 Mini Ethernet Modülü (SPI’den Ethernet/TCP-IP Dönüştürücü)

Bu W5500 Ethernet modülü, düşük güç tüketimi, yüksek hız ve donanımsal TCP/IP desteği sayesinde profesyonel ve hobi projeleri için güvenilir, ekonomik ve uzun ömürlü bir ağ çözümüdür. IoT, endüstriyel kontrol ve ağ tabanlı uygulamalarınızda sorunsuz şekilde kullanabilirsiniz.
