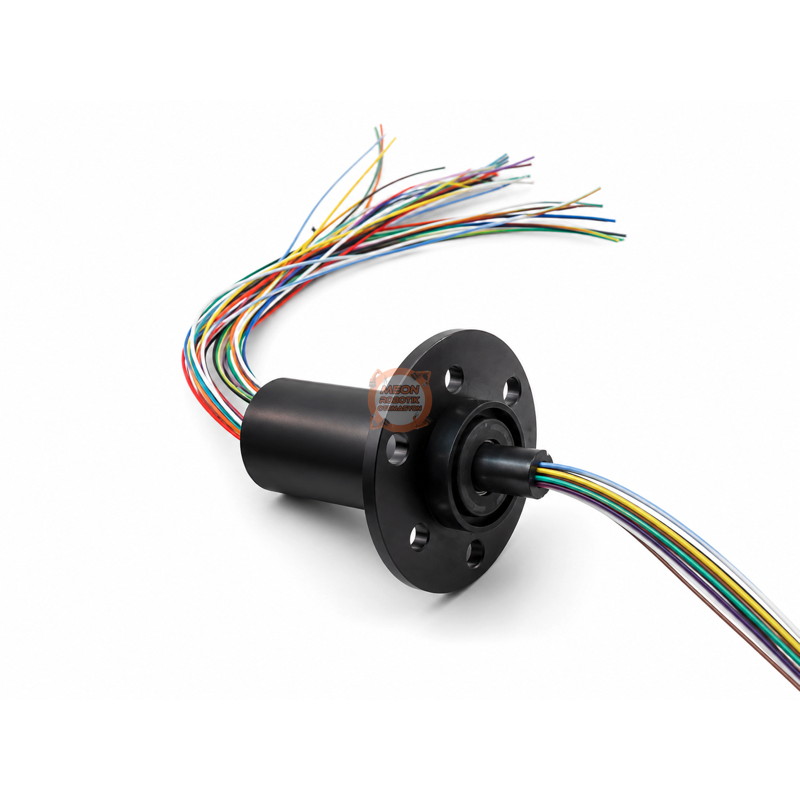

Slip Ring-Kayar Bilezik Çap 22 mm 24 Kanal 2A Flanşlı Kapsül
Slip ring, sabit ve dönen parçalar arasında elektrik enerjisi, kontrol sinyali ve düşük seviyeli veri iletimi sağlayan elektromekanik bir döner bağlantı elemanıdır. 24 bağımsız kanal üzerinden kanal başına maksimum 2A akım aktarılmasına yardımcı olur. Robotik sistemler, döner tablalar, otomasyon makineleri, kamera sistemleri ve sürekli dönen mekanizmalarda kullanılır.
2.253,12 ₺
Stok Kodu
sk1938
Fiyat
40,00 USD + KDV
Havale
2.185,53 TL
(%3,00 havale indirimi)
Slip Ring-Kayar Bilezik Çap 22 mm 24 Kanal 2A Flanşlı Kapsül
Slip ring, sabit bir yapı ile 360 derece dönen mekanizma arasında kabloların birbirine dolanmasını önleyerek kesintisiz elektriksel bağlantı sağlayan kapsül tip kayar bileziktir. 22 mm kompakt gövde çapı, 24 bağımsız kanal yapısı ve flanşlı montaj özelliği sayesinde çok sayıda bağlantı hattının bulunduğu dar alanlarda kolayca sabitlenebilir.
Her kanal maksimum 2A akım taşıyabilir. Güç beslemesiyle birlikte analog sinyal, dijital sinyal, sensör ve kontrol hatlarının dönen bir sisteme aktarılması gereken uygulamalar için uygundur. Altın alaşımlı kontak yapısı düşük elektriksel gürültü, kararlı bağlantı ve uzun çalışma ömrü sağlamaya yardımcı olur.

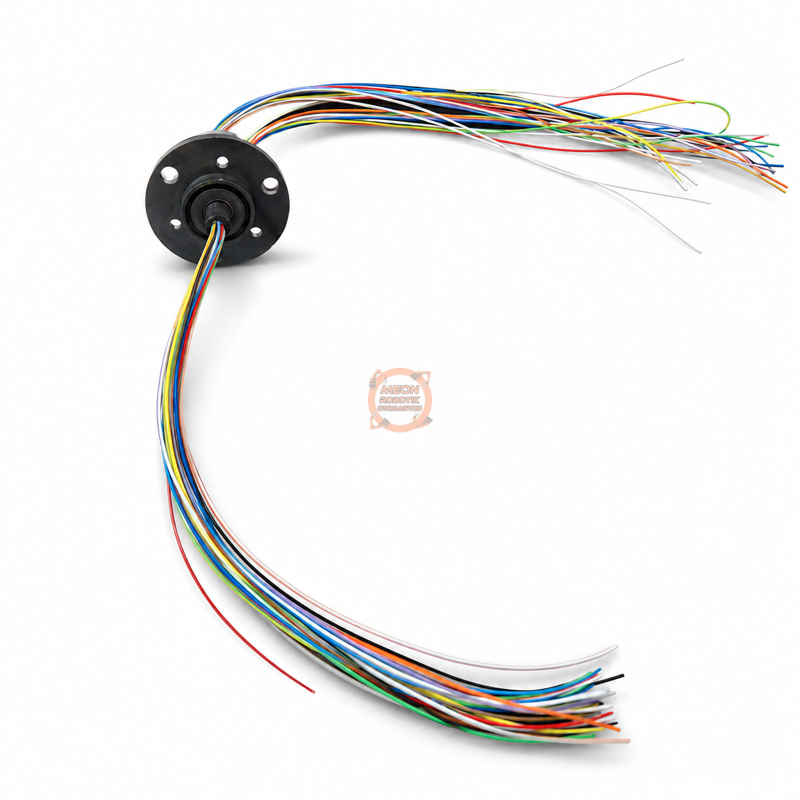

Ürünün sabit ve dönen tarafında 24’er adet bağlantı kablosu bulunmaktadır. Karşılıklı aynı renkteki kablolar bir kanal çifti olarak kullanılmalıdır. Slip ring içerisinde toplam 24 bağımsız elektriksel kanal bulunur. Kablolar ürünün üretim yapısına göre tek veya birden fazla demet halinde gövdeden çıkabilir.
Avantajları
- Kompakt 22 mm kapsül gövde
- 24 bağımsız elektriksel kanal
- Kanal başına maksimum 2A akım
- 360 derece sürekli ve çift yönlü dönüş
- Flanşlı yapısı sayesinde kolay montaj
- Düşük elektriksel gürültü
- Güç ve sinyal iletiminde kullanılabilme
- Çok sayıda bağlantı hattını tek gövdede iletebilme
- Kablo dolanmasını önleyen döner bağlantı yapısı
Kullanım Alanları
- Robotik kol ve döner robot sistemleri
- Otomasyon makineleri
- Döner tabla ve platformlar
- Radar ve anten sistemleri
- Kamera ve CCTV sistemleri
- Kablo sarma makaraları
- Paketleme makineleri
- Test ve ölçüm cihazları
- Medikal cihazlar
- Rüzgâr türbini uygulamaları
- Savunma ve havacılık sistemleri
- Döner sensör sistemleri
- Sürekli dönen elektrikli mekanizmalar

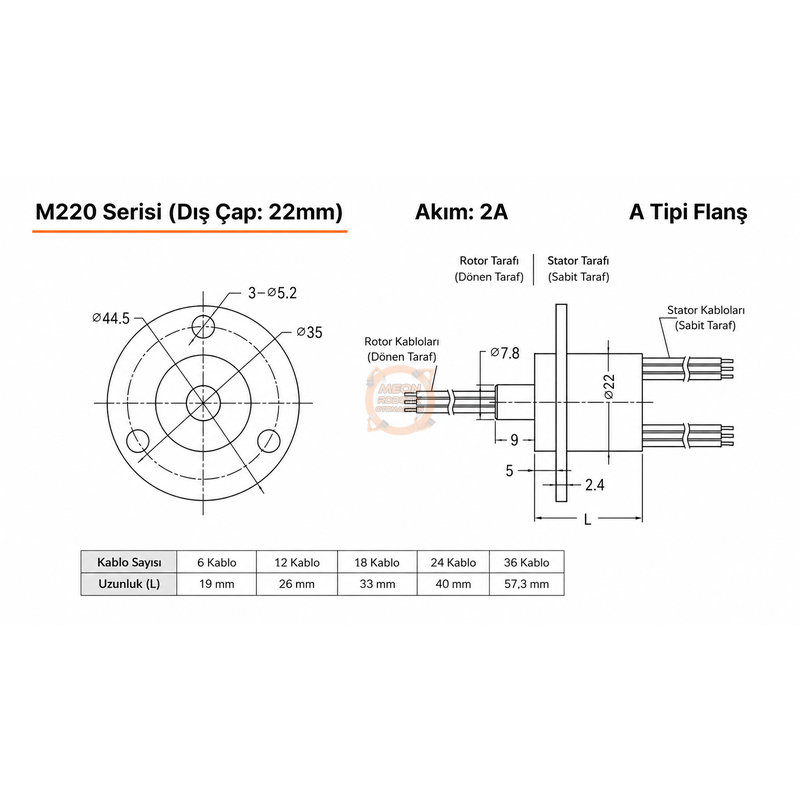

Teknik Özellikler
| Özellik |
Değer |
|---|---|
| Ürün Tipi | Flanşlı kapsül slip ring |
| Kanal Sayısı | 24 kanal |
| Kablo Sayısı | Her iki tarafta 24 bağlantı kablosu |
| Kablo Düzeni | Sabit ve dönen tarafta 24’er adet renk kodlu kablo |
| Maksimum Kanal Akımı | 2A |
| Toplam Teorik Akım Kapasitesi | 48A |
| Çalışma Voltajı | Maksimum 250V AC/DC |
| Maksimum Dönüş Hızı | 300 RPM |
| Gövde Dış Çapı | 22 mm |
| Dönüş Açısı | 360° sürekli dönüş |
| Dönüş Yönü | Çift yönlü |
| Kontak Malzemesi | Altın alaşımlı kontak |
| Çalışma Sıcaklığı | -40°C / +80°C |
| Montaj Tipi | Flanşlı montaj |
| İletim Türü | Güç, analog sinyal ve dijital sinyal |
| Gövde Tipi | Kompakt kapsül gövde |
Not: 48A değeri, 24 kanalın her birinin ayrı ayrı 2A taşıdığı teorik toplam değerdir. Tek bir kanal üzerinden 2A üzerinde akım geçirilmemelidir. Kullanılacak voltaj ve akım değerleri uygulamanın çalışma koşullarına göre güvenlik payı bırakılarak belirlenmelidir.
Paket İçeriği
- 1 Adet 22 mm 24 Kanal 2A Flanşlı Kapsül Slip Ring
