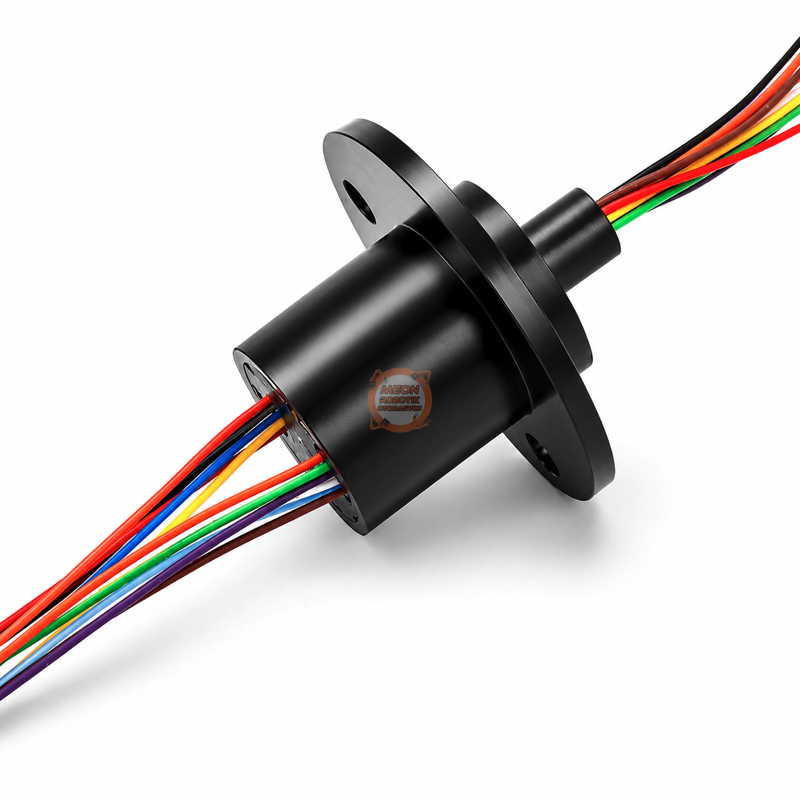

Slip Ring-Kayar Bilezik Çap 22 mm 18 Kanal 2A Flanşlı Kapsül

Slip ring, sabit bir yapı ile 360 derece dönen mekanizma arasında kabloların birbirine dolanmasını önleyerek kesintisiz elektriksel bağlantı sağlayan kapsül tip kayar bileziktir. 22 mm kompakt gövde çapı, 18 bağımsız kanal yapısı ve flanşlı montaj özelliği sayesinde dar alanlarda kolayca sabitlenebilir.

Her kanal maksimum 2A akım taşıyabilir. Güç beslemesiyle birlikte analog sinyal, dijital sinyal ve kontrol hatlarının dönen bir sisteme aktarılması gereken uygulamalar için uygundur. Altın alaşımlı kontak yapısı düşük elektriksel gürültü, kararlı bağlantı ve uzun çalışma ömrü sağlamaya yardımcı olur.

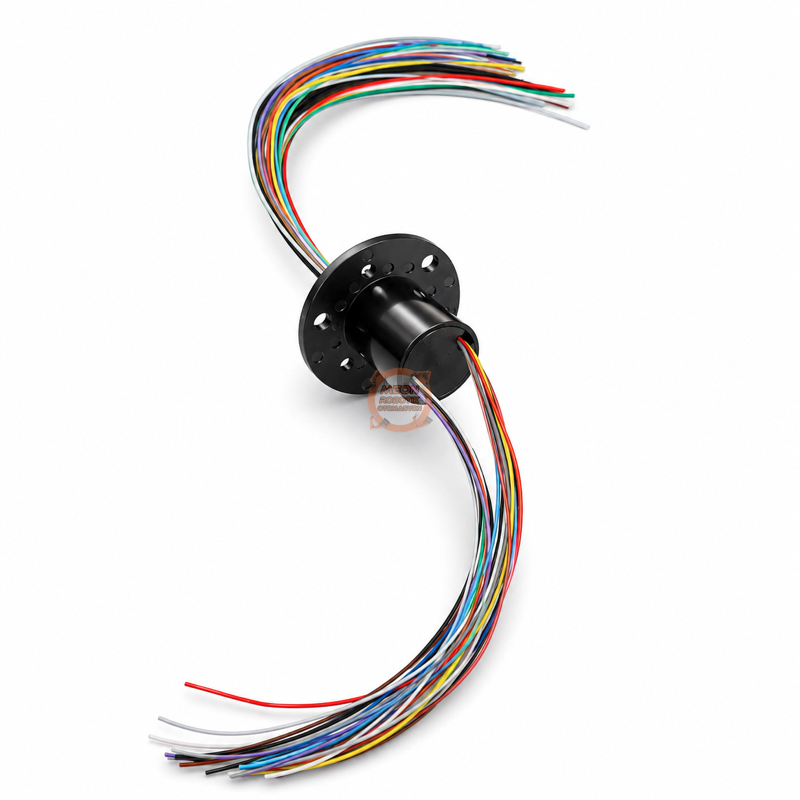

Ürünün bir tarafında 18 adet bağlantı kablosu, diğer tarafında ise 9’ar kablodan oluşan iki ayrı kablo demeti bulunmaktadır. Karşılıklı aynı renkteki kablolar bir kanal çifti olarak kullanılmalıdır. Slip ring içerisinde toplam 18 bağımsız elektriksel kanal bulunur.

Avantajları

• Kompakt 22 mm kapsül gövde
• 18 bağımsız elektriksel kanal
• Kanal başına maksimum 2A akım
• 360 derece sürekli ve çift yönlü dönüş
• Flanşlı yapısı sayesinde kolay montaj
• Düşük elektriksel gürültü
• Güç ve sinyal iletiminde kullanılabilme
• Kablo dolanmasını önleyen döner bağlantı yapısı

Kullanım Alanları

• Robotik kol ve döner robot sistemleri
• Otomasyon makineleri
• Döner tabla ve platformlar
• Radar ve anten sistemleri
• Kamera ve CCTV sistemleri
• Kablo sarma makaraları
• Paketleme makineleri
• Test ve ölçüm cihazları
• Medikal cihazlar
• Rüzgâr türbini uygulamaları
• Savunma ve havacılık sistemleri
• Sürekli dönen elektrikli mekanizmalar

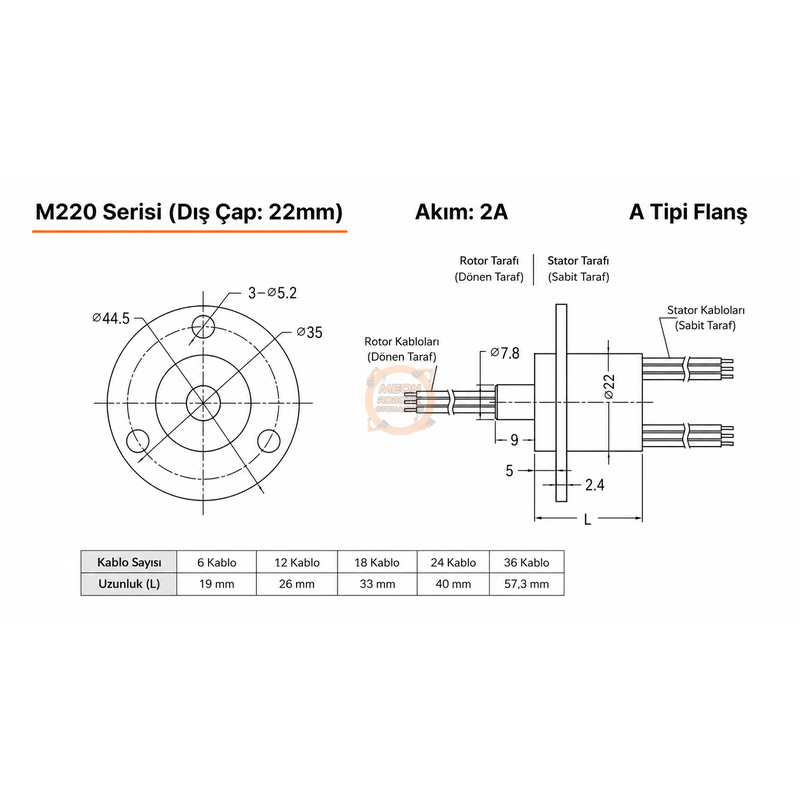

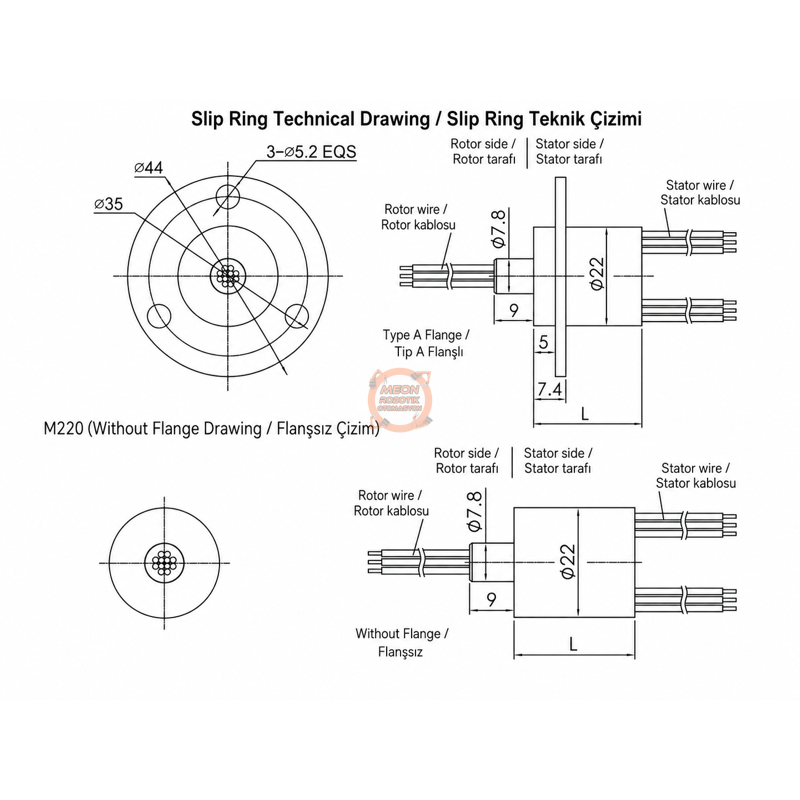

Teknik Özellikler

Not: 36A değeri, 18 kanalın her birinin ayrı ayrı 2A taşıdığı teorik toplam değerdir. Tek bir kanal üzerinden 2A üzerinde akım geçirilmemelidir. Kullanılacak voltaj ve akım değerleri uygulamanın çalışma koşullarına göre güvenlik payı bırakılarak belirlenmelidir.

Paket İçeriği

• 1 Adet 22 mm 18 Kanal 2A Flanşlı Kapsül Slip Ring
