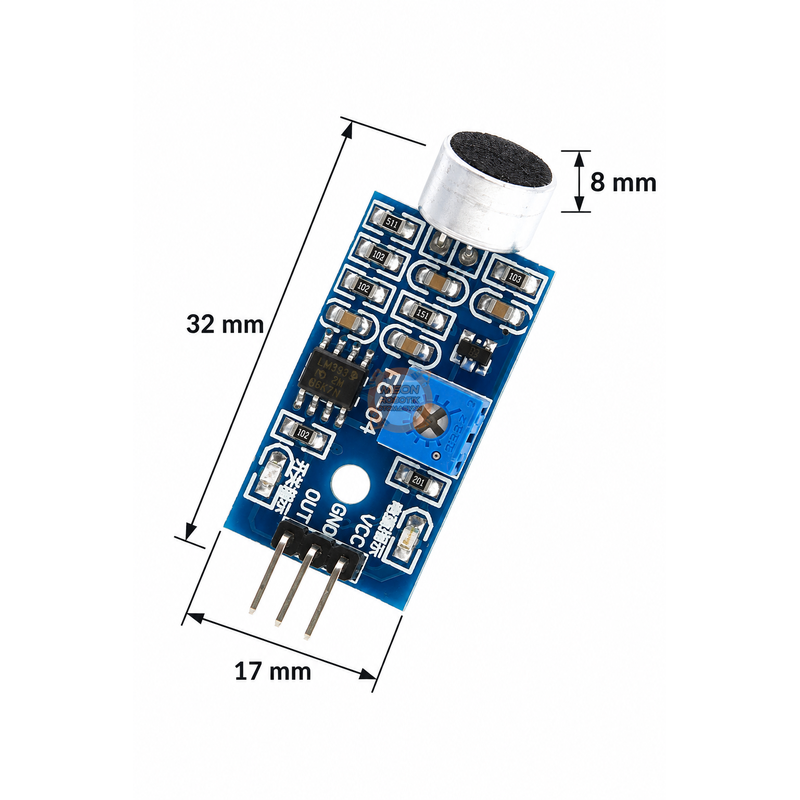

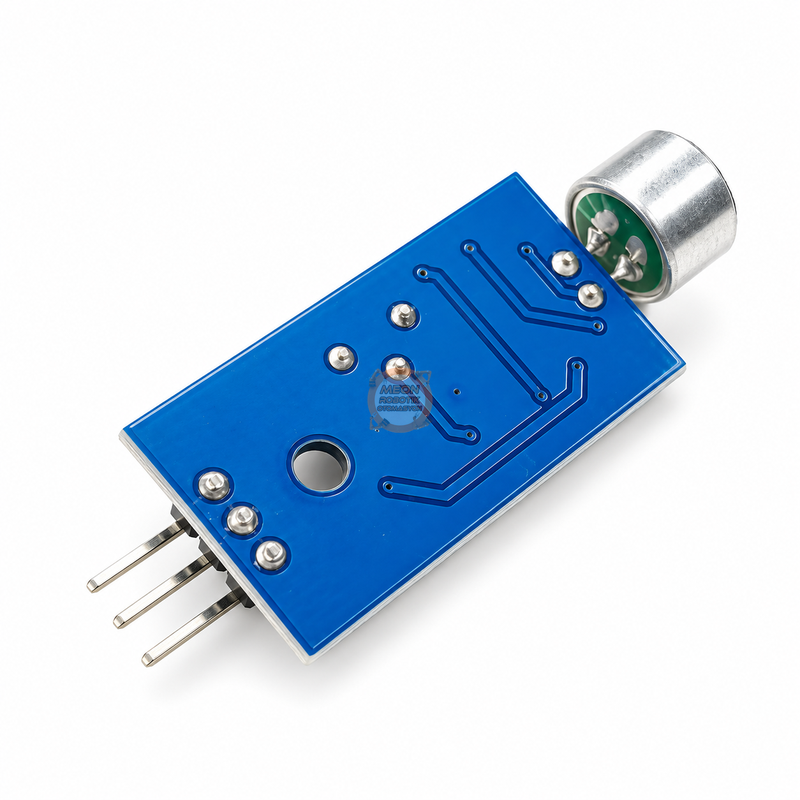

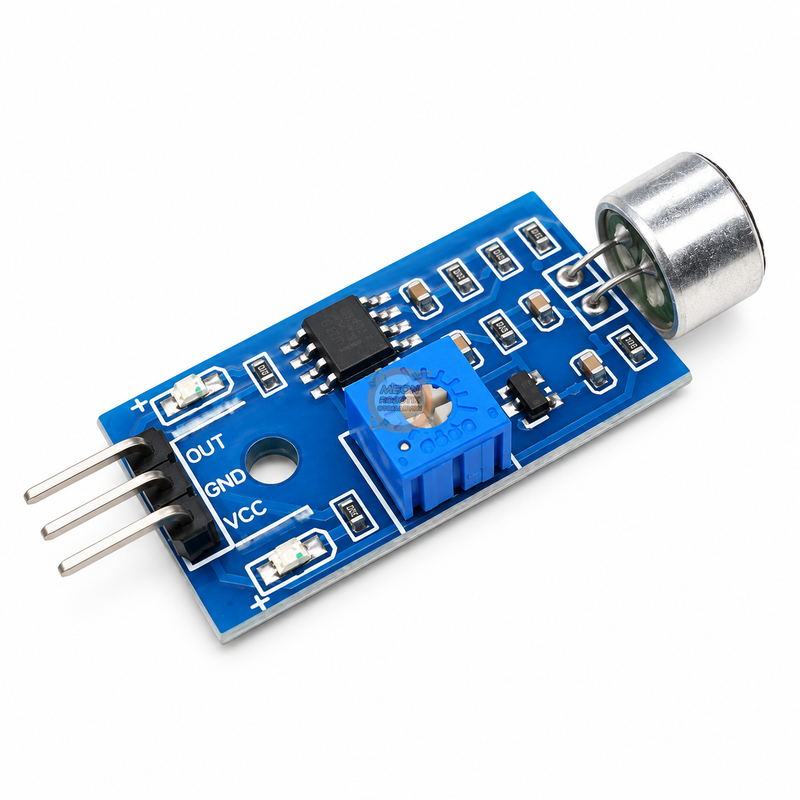

Ses Sensörü LM393 3 Pin Ayarlanabilir Mikrofon Modülü

Ses sensörü, ortamda oluşan sesleri algılayarak dijital çıkış sinyali üreten, LM393 karşılaştırıcı entegresine sahip elektronik bir algılama modülüdür. Ses seviyesinin ayarlanan eşik değerini aşması durumunda mikrodenetleyiciye tetikleme sinyali gönderir. Arduino, robotik sistemler, sesle tetiklenen aydınlatma ve elektronik otomasyon uygulamalarında kullanılabilir.

Ürün Tanımı ve Çalışma Prensibi

LM393 tabanlı ses sensörü, üzerinde bulunan elektret kondansatör mikrofon sayesinde ortam seslerini elektriksel sinyallere dönüştürür. Mikrofon tarafından algılanan sinyal, LM393 karşılaştırıcı devresi tarafından değerlendirilir.

Modül üzerindeki ayarlanabilir trimpot yardımıyla ses algılama eşik değeri değiştirilebilir. Böylece uygulamanın bulunduğu ortama göre hangi ses seviyesinde tetikleme yapılacağı belirlenebilir.

Algılanan ses belirlenen eşik seviyesini aştığında dijital çıkış mantıksal LOW (0) seviyesine geçer ve kart üzerindeki sinyal gösterge LED'i yanar. Sesin eşik seviyesini aşmadığı koşullarda çıkış HIGH (1) seviyesindedir.

Modül, belirli kelimeleri veya konuşmaları tanımak yerine ses seviyesine bağlı bir tetikleme sinyali üretir. Bu özelliği sayesinde el çırpma ile lamba kontrolü, sesli uyarı sistemleri ve mikrodenetleyici tabanlı algılama projelerinde pratik kullanım sağlar.

Öne Çıkan Özellikler

• LM393 karşılaştırıcı: Ses sinyalini dijital tetikleme çıkışına dönüştürür.

• Elektret mikrofon: Ortamdaki sesleri algılar.

• Ayarlanabilir algılama eşiği: Kart üzerindeki trimpot ile düzenlenebilir.

• 3 pinli bağlantı: Besleme, toprak ve dijital sinyal çıkışı sağlar.

• Aktif düşük çıkış: Ses algılandığında LOW (0) sinyali üretir.

• LED gösterge: Ses tetiklemesinin görsel olarak izlenmesine yardımcı olur.

• Kompakt kart yapısı: Elektronik devrelere ve prototip uygulamalarına entegrasyonu kolaylaştırır.

Kullanım Alanları

• Arduino ile ses algılama uygulamaları

• El çırpma ile lamba açma ve kapama projeleri

• Sesle tetiklenen alarm ve uyarı sistemleri

• Robotik ve mikrodenetleyici projeleri

• Ses algılamaya dayalı otomasyon uygulamaları

• Elektronik eğitim ve prototip geliştirme çalışmaları

Teknik Özellikler

Elektriksel ve Bağlantı Bilgileri

Ses sensörü, üç bağlantı terminali üzerinden beslenir ve dijital çıkış sinyali verir.

Not: Bağlantı sırasında modül üzerindeki pin işaretlemeleri esas alınmalıdır.

Kullanım ve Ayarlama

Modülün VCC ve GND terminalleri uygun besleme kaynağına bağlanır. OUT terminali, mikrodenetleyicinin uygun dijital girişine bağlanarak ses algılama durumu takip edilebilir.

Algılama eşik değeri, kart üzerindeki trimpot kullanılarak ayarlanır. Ortamdaki ses seviyesi eşik değerini aştığında çıkış LOW seviyesine geçer.

Bu değişim Arduino gibi bir mikrodenetleyici üzerinden okunarak LED yakma, alarm başlatma veya başka bir işlemi tetikleme amacıyla kullanılabilir.

El çırpma ile lamba açma ve kapama uygulamalarında, her ses tetiklemesinde çıkış durumunu değiştiren uygun bir kontrol yazılımı kullanılmalıdır.

Paket İçeriği

• 1 adet LM393 ses algılama sensör modülü
