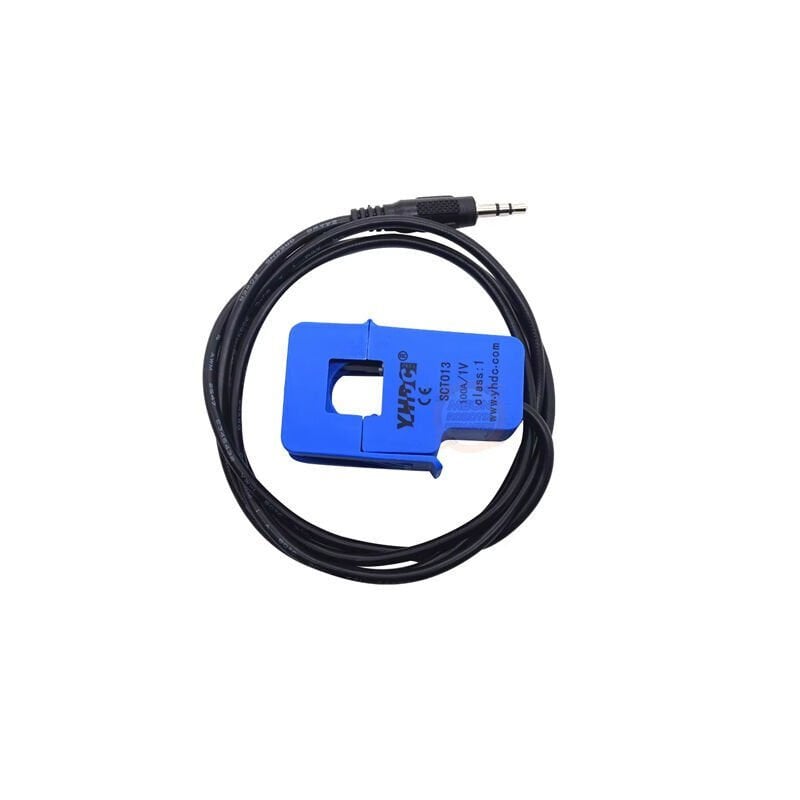

SCT-013 0-100A Akım Sensörü

SCT-013 0–100A AC Akım Sensörü, kabloyu kesmeden güvenli akım ölçümü yapmanızı sağlayan non-invaziv yapısıyla Arduino ve Raspberry Pi projeleri için ideal bir çözümdür. Enerji izleme ve otomasyon uygulamalarında yaygın olarak kullanılır.

363,36 ₺

Stok Kodu

sk1632

Fiyat

7,00 USD + KDV

Havale

352,46 TL (%3,00 havale indirimi)

Sepete Ekle

Hemen Al

Karşılaştır

Fiyat Alarmı

Yorum Yaz

SCT-013 0–100A AC Akım Sensörü (Non-İnvaziv Akım Trafosu)

SCT-013-000 0–100A AC Akım Sensörü, alternatif akım ölçümlerini kabloyu kesmeden ve güvenli şekilde yapabilmenizi sağlayan bölünmüş çekirdekli (split-core) bir akım trafosudur. DIY projelerden endüstriyel izleme sistemlerine kadar geniş bir kullanım alanı sunar. Arduino, Raspberry Pi ve benzeri mikrodenetleyici platformlarıyla kolayca entegre edilebilir.

Enerji izleme, güç tüketimi analizi ve aşırı akım koruma projelerinde yaygın olarak tercih edilen bu sensör; aydınlatma sistemleri, AC motorlar, hava kompresörleri gibi pek çok yükte hassas ve kararlı ölçüm sağlar.

Öne Çıkan Özellikler

Non-invaziv ölçüm: Kabloyu kesmeden, güvenli kullanım
0–100A AC ölçüm aralığı: Geniş uygulama alanı

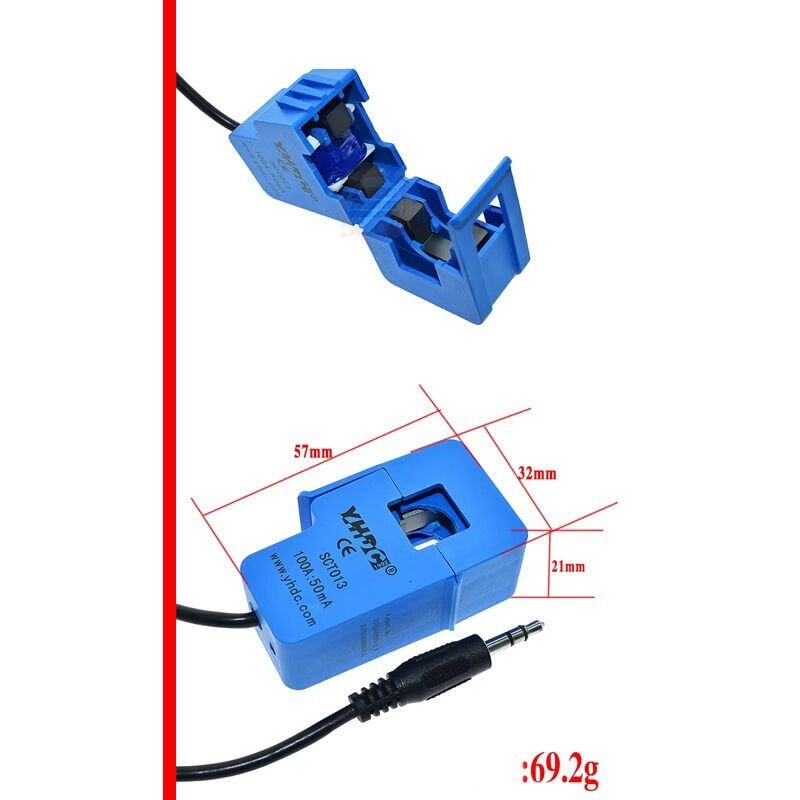

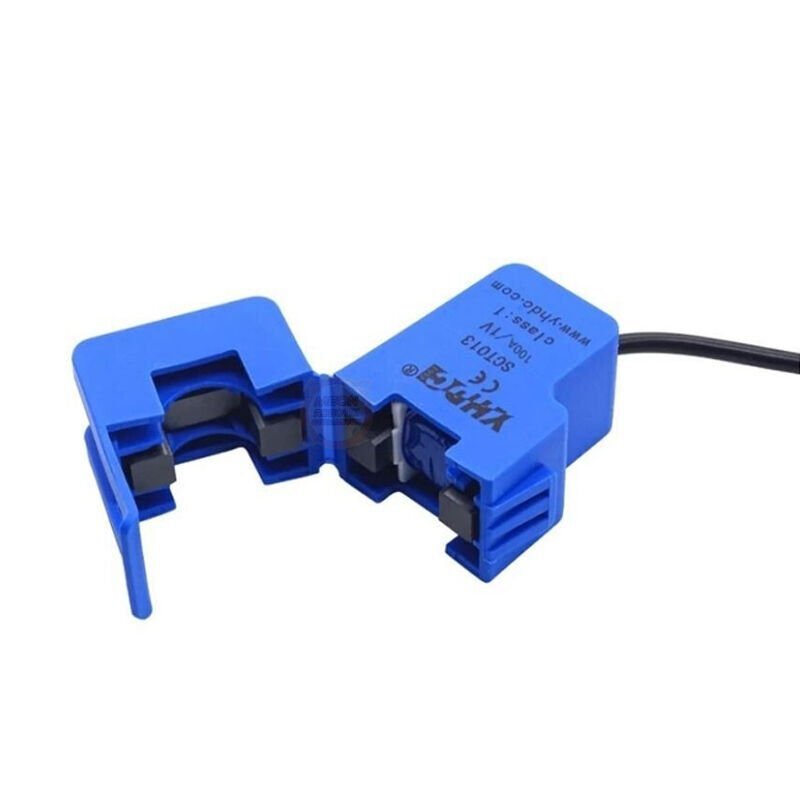

Split-core tasarım: Hızlı montaj ve sökme
Arduino & Raspberry Pi uyumlu
Yüksek izolasyon: 6000V AC dielektrik dayanım
Kompakt ve hafif yapı
Enerji izleme ve otomasyon projeleri için ideal

Teknik Özellikler

Model: SCT-013-000
Tür: Non-invaziv akım trafosu (Split Core)
Çekirdek Malzemesi: Ferrit
Giriş Akımı: 0 ~ 100A AC
Çıkış Modu: 0 ~ 1V
Dönüş Oranı: 1 : 1800
Çalışma Gerilimi: 660V
Maks. Örnekleme Direnci: 10 Ω
Doğrusallık: ±3%
Doğruluk: ±1%
Çalışma Frekansı: 50 Hz – 1 kHz
Çalışma Sıcaklığı: -25°C ~ +70°C
Dielektrik Gücü: 6000V AC / 1 dk
Kablo Uzunluğu: 1 metre
Kablo Çıkışı: 3,5 mm jak (kulaklık tipi)

Kullanım Alanları

Enerji ve güç tüketimi izleme sistemleri
Akıllı ev ve bina otomasyonu
Aydınlatma sistemleri
AC motor ve kompresör izleme
Aşırı akım koruma devreleri
Endüstriyel otomasyon projeleri
Eğitim ve DIY elektronik projeleri

Paket İçeriği

1 Adet SCT-013 0–100A AC Akım Sensörü

Kullanım Notları

Sadece AC (alternatif akım) ölçümleri için uygundur.
Renk tonları çekim ve ekran farklarına bağlı olarak değişiklik gösterebilir.
Ölçüm toleransı ±1–3 cm olabilir.

Meon Robotik Otomasyon Güvencesi

Bu ürün, Meon Robotik Otomasyon mağazasında satışta olup; net teknik bilgiler, hızlı kargo ve satış sonrası destek avantajlarıyla sunulmaktadır. Enerji ölçüm ve otomasyon projeleriniz için güvenle tercih edebilirsiniz.

Arduino Bağlantı Şeması (Özet Anlatım)

Gerekli Ek Bileşenler:

1 × Burden Direnci (genellikle 33Ω – 100Ω arası, projeye göre)
2 × 10kΩ direnç (orta nokta bias için – opsiyonel ama önerilir)
1 × 10µF kondansatör (ADC stabilitesi için – opsiyonel)

Bağlantı Mantığı:

SCT-013 3.5mm jak ucu → Analog ölçüm devresi
Jak uçlarından biri → Burden direnci → Arduino A0
Diğer uç → GND
Arduino 5V – GND arasına iki adet 10kΩ ile 2.5V referans (bias) oluşturulur
A0 pini bu orta noktaya bağlanır (AC sinyal ADC’ye uygun hale gelir)

-SCT-013-000 modeli akım çıkışlıdır, doğrudan Arduino’ya bağlanmaz. Burden direnci zorunludur.

Satır	Arduino Kodu
1	#define CURRENT_PIN A0
2	#define ADC_COUNTS 1024
3	#define VREF 5.0
4	float calibrationFactor = 60.6;
5	// Burden direncine göre ayarlanmalıdır
6	void setup() {
7	Serial.begin(9600);
8	}
9	void loop() {
10	int samples = 1000;
11	float sumSquares = 0;
12	for (int i = 0; i < samples; i++) {
13	int raw = analogRead(CURRENT_PIN);
14	float voltage = (raw * VREF) / ADC_COUNTS;
15	float centered = voltage - (VREF / 2.0);
16	sumSquares += centered * centered;
17	}
18	float rmsVoltage = sqrt(sumSquares / samples);
19	float current = rmsVoltage * calibrationFactor;
20	Serial.print("Akım (A): ");
21	Serial.println(current, 2);
22	delay(1000);
23	}

Kalibrasyon Notu

calibrationFactor değeri;
- Burden direnci
- Şebeke gerilimi
- Ölçülen yük
  dikkate alınarak multimetre ile karşılaştırmalı şekilde ayarlanmalıdır.

Profesyonel İpucu (İleri Seviye)

Daha stabil ölçüm için EmonLib kütüphanesi önerilir
Endüstriyel uygulamalarda harici ADC (ADS1115) ile daha yüksek çözünürlük elde edilebilir
Çok fazlı sistemlerde her faz için ayrı SCT-013 kullanılmalıdır

SCT-013 akım sensörü nedir?

SCT-013, alternatif akımı (AC) kabloyu kesmeden ölçmeye yarayan non-invaziv (bölünmüş çekirdekli) bir akım trafosudur. Enerji izleme, otomasyon ve Arduino projelerinde yaygın olarak kullanılır.

DC akım ölçümü yapabilir mi?

Hayır. SCT-013 yalnızca AC (alternatif akım) ölçümleri için uygundur. DC akım ölçümü için Hall effect tabanlı sensörler tercih edilmelidir.

Arduino’ya doğrudan bağlanabilir mi?

Hayır. SCT-013-000 modeli akım çıkışlıdır. Arduino ile kullanabilmek için uygun bir burden (yük) direnci ve ADC için orta nokta (bias) devresi gereklidir.

Burden direnci zorunlu mu?

Evet. Burden direnci olmadan ölçüm yapılamaz. Direnç değeri ölçüm aralığına ve kullanılan mikrodenetleyiciye göre belirlenmelidir.

Kaç amperden itibaren ölçüm yapar?

Teorik olarak çok düşük akımları algılayabilir ancak sağlıklı ve stabil ölçüm genellikle 1A ve üzerindeki akımlarda elde edilir.

Hangi uygulamalarda kullanılır?

Aydınlatma sistemleri, AC motorlar, hava kompresörleri, enerji izleme sistemleri, aşırı akım koruma devreleri ve endüstriyel otomasyon uygulamalarında kullanılır.

Tek faz mı üç faz mı ölçüm yapar?

Bu sensör tek faz ölçüm yapar. Üç fazlı sistemlerde her faz için ayrı bir SCT-013 sensörü kullanılmalıdır.

EmonLib kütüphanesi ile uyumlu mu?

Evet. SCT-013, Arduino için yaygın kullanılan EmonLib enerji izleme kütüphanesi ile tam uyumludur ve daha hassas RMS ölçümleri sağlar.

Şebeke gerilimi tehlike oluşturur mu?

Non-invaziv yapısı sayesinde ölçüm sırasında doğrudan iletken temas olmaz. Yine de montaj ve kullanım sırasında elektrik güvenliği kurallarına uyulmalıdır.
