RCWL-0516 Mikrodalga Radar Sensörü Hareket Algılama Modülü

RCWL-0516 Mikrodalga Radar Sensörü Hareket Algılama Modülü

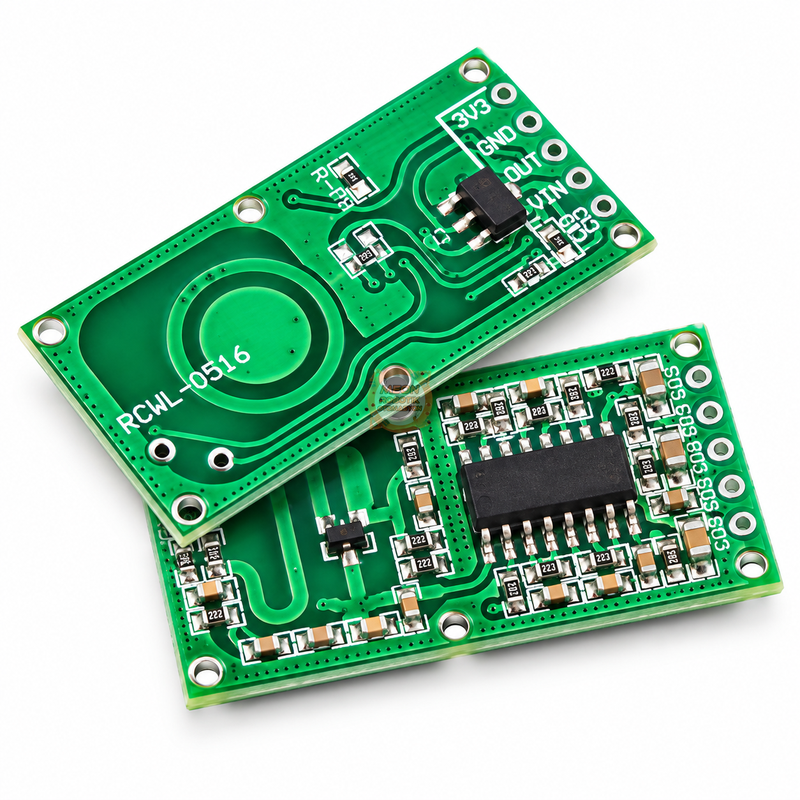

Radar sensörü RCWL-0516, mikrodalga Doppler teknolojisi kullanarak hareket algılamak için geliştirilmiş kompakt bir sensör modülüdür. Hareket algılandığında dijital çıkış üreterek mikrodenetleyici ve otomasyon sistemlerinde tetikleme amacıyla kullanılabilir. Arduino, ESP32 ve benzeri kontrol kartlarıyla hareket algılama projelerine entegre edilebilir.

RCWL-0516 Mikrodalga Radar Sensörü Hareket Algılama Modülü

Radar sensörü RCWL-0516, mikrodalga Doppler prensibiyle çevresindeki hareketleri algılayan elektronik sensör modülüdür. Algılanan hareket sonucunda OUT terminalinden dijital HIGH sinyali oluşturarak kontrol devresinin tetiklenmesini sağlar. Aydınlatma otomasyonu, güvenlik sistemleri, robotik uygulamalar ve mikrodenetleyici tabanlı hareket algılama projelerinde kullanılabilir.

RCWL-0516 radar sensörü, PIR sensörlerde kullanılan kızılötesi algılama yönteminden farklı olarak yansıyan mikrodalga sinyallerindeki değişimleri değerlendirir. Modülün çalışma frekansı yaklaşık 3,18 GHz olarak belirtilmektedir. Standart uygulamalarda yaklaşık 5-7 metre algılama mesafesine sahiptir.

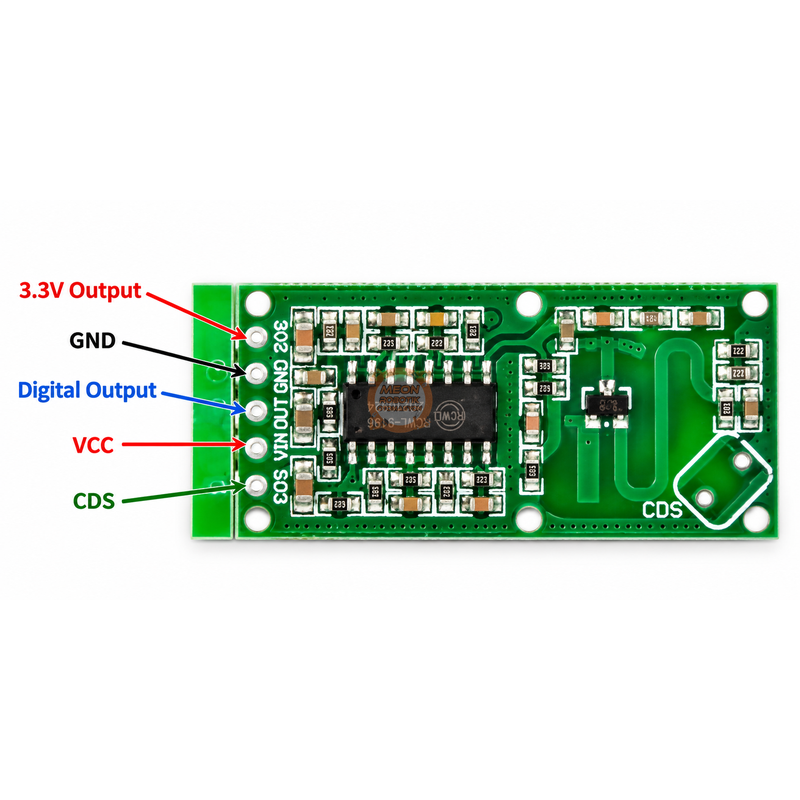

Hareket algılandığında OUT çıkışı yaklaşık 3,3 V HIGH seviyesine geçer. RCWL-0516 tekrarlı tetikleme özelliğine sahiptir ve varsayılan tetikleme süresi yaklaşık 2 saniyedir. Kart üzerindeki C-TM, R-GN ve R-CDS lehim noktaları üzerinden belirli çalışma özelliklerinde donanımsal değişiklik yapılabilir.

CDS bağlantısı sayesinde uygun bir LDR eklenerek radar sensörü ışık seviyesine bağlı hareket algılama uygulamalarında kullanılabilir. Böylece özellikle otomatik aydınlatma projelerinde gündüz algılamasının devre dışı bırakılması mümkün olabilir.

Öne Çıkan Özellikler

• Mikrodalga Doppler tabanlı hareket algılama
• Yaklaşık 3,18 GHz çalışma frekansı
• Yaklaşık 5-7 m algılama mesafesi
• 3,3 V dijital hareket algılama çıkışı
• Tekrarlı tetikleme özelliği
• Yaklaşık 2 saniye varsayılan tetikleme süresi
• CDS üzerinden LDR bağlantı desteği
• C-TM, R-GN ve R-CDS ayar noktaları
• Kompakt 36 × 17 mm kart yapısı

Kullanım Alanları

• Hareket algılama sistemleri
• Otomatik aydınlatma uygulamaları
• Güvenlik ve alarm projeleri
• Arduino ve mikrodenetleyici projeleri
• Robotik uygulamalar
• Akıllı ev ve otomasyon sistemleri

Teknik Özellikler

Elektriksel ve Bağlantı Bilgileri

Kullanım ve Montaj Notları

Kartın komponent bulunan ön yüzünün algılanacak alana bakması önerilir. Radar anteninin önünde metal engel bulunması algılama performansını olumsuz etkileyebilir. Teknik dokümanda arka yüz ile metal yüzeyler arasında 1 cm'den fazla boşluk bırakılması ve aynı bölgede çok sayıda modül kullanıldığında modüller arasında girişim oluşabileceği belirtilmektedir.

Paket İçeriği

• 1 x RCWL-0516 Mikrodalga Radar Sensörü Modülü
