PWM to Voltaj Dönüştürücü Modül (0-10V) - Optik İzolasyonlu, 12-30V DC Beslemeli
125,88 ₺
Stok Kodu
sk1669
Fiyat
2,40 USD + KDV
Havale
122,10 TL
(%3,00 havale indirimi)
PWM to Voltaj Dönüştürücü Modül (0-10V) - Optik İzolasyonlu, 12-30V DC Beslemeli

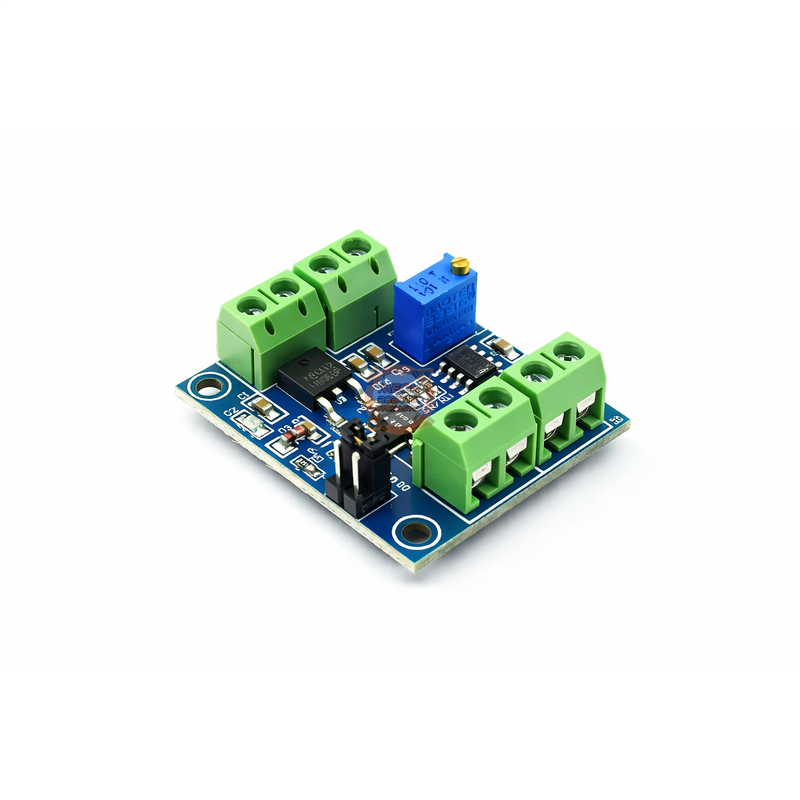

Ürün Açıklaması
Endüstriyel otomasyon panolarında, CNC uygulamalarında ve mikrodenetleyici tabanlı projelerde PWM dijital sinyali 0-10V analog gerilime dönüştürmek için tasarlanmış kompakt ve yüksek performanslı bir dönüştürücü modüldür.Bu modül sayesinde PLC, CNC kontrol kartı (örneğin MACH3 uyumlu kartlar) veya 5V/24V PWM çıkış veren mikrodenetleyicilerden alınan PWM sinyali, oransal 0-10V analog çıkışa dönüştürülerek; hız kontrol, dimleme ve proses kontrol uygulamalarında güvenle kullanılabilir. Inverter hız kontrolü, motor devir ayarı, fan kontrolü, LED dimleme, proses kontrol sistemleri ve analog girişli sürücü kontrolü gibi uygulamalarda doğrudan kullanılabilir.İlk kurulum (kalibrasyon): PWM girişine %50 duty cycle uygulayın, trim pot ile çıkışı 5V olacak şekilde ayarlayın, sistem kalibrasyonu tamamlanmış olur.Uygulama alanları: CNC spindle hız kontrolü, PLC analog giriş uygulamaları, endüstriyel inverter kontrolü, LED parlaklık ayarı, DC motor hız kontrolü, ısı ve proses kontrol sistemleri, MACH3 uyumlu kontrol kartları.Endüstriyel uygulamalarda PWM sinyali doğrudan kullanılamaz. Çoğu sürücü ve kontrol ünitesi 0-10V analog giriş ister. Bu modül, dijital kontrol ile analog sistemler arasında köprü görevi görür. Optik izolasyon sayesinde sinyal tarafı ile güç tarafı arasında güvenli ayrım sağlanır. Bu da endüstriyel ortamda daha kararlı ve güvenli çalışma anlamına gelir.

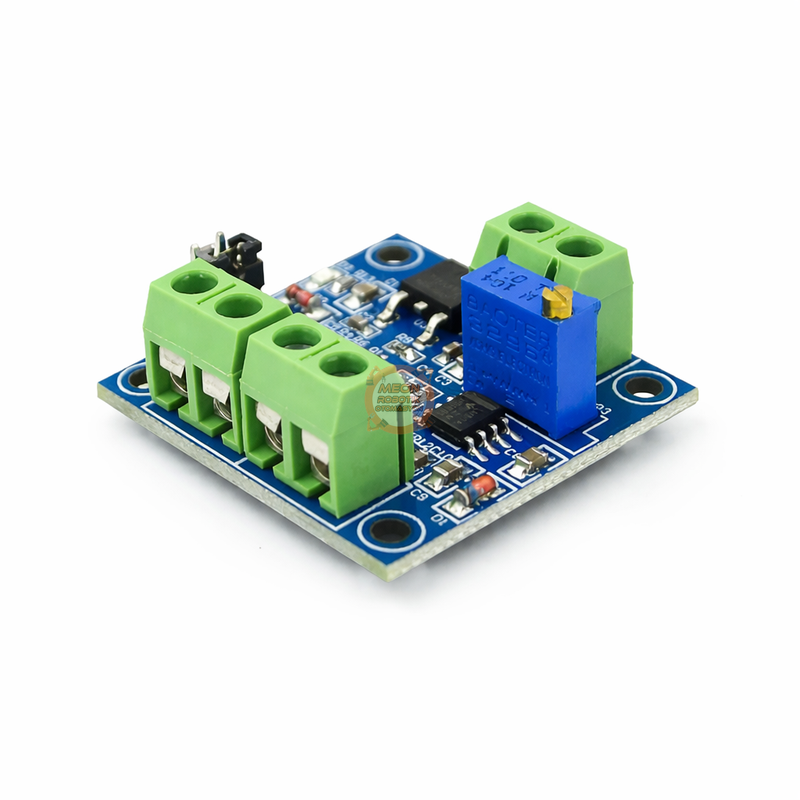

Öne Çıkan Özellikler
- PWM (0%-100%) sinyalini oransal 0-10V analog çıkışa dönüştürür.
- 5V veya 24V PWM giriş seçimi jumper ile ayarlanabilir.
- Optik izolasyonlu giriş yapısı ile güvenli sinyal ayrımı sağlar.
- Dahili MCU teknolojisi ile stabil ve tutarlı dönüşüm sunar.
- Trim pot ile hassas kalibrasyon ve çıkış ayarı yapılabilir.
- 12-30V DC besleme aralığıyla PLC ve CNC sistemlerine uyumludur.
Teknik Özellikler
| Çalışma Voltajı | DC 12V - 30V |
|---|---|
| Minimum Akım İhtiyacı | >100mA |
| Tam 0-10V Çıkış İçin Önerilen Besleme | 14V DC ve üzeri |
| PWM Frekans Aralığı | 1KHz - 3KHz |
| PWM Giriş Seviyesi (Varsayılan) | 4.5V - 10V |
| PWM Giriş Seviyesi (Jumper Seçimi) | 12V - 24V |
| Çıkış Gerilim Aralığı | 0 - 10V |
| Dönüşüm Aralığı | %0 - %100 PWM -> 0-10V |
| Tolerans | ±5% |
| Kalibrasyon | Dahili ayarlı potansiyometre |
| Boyutlar | 33 x 33 x 15 mm |
Kutu İçeriği
- Belirtilmemiş
Kullanım ve Bakım
- PWM girişine %50 duty cycle uygulayın.
- Trim pot ile çıkışı 5V olacak şekilde ayarlayın.

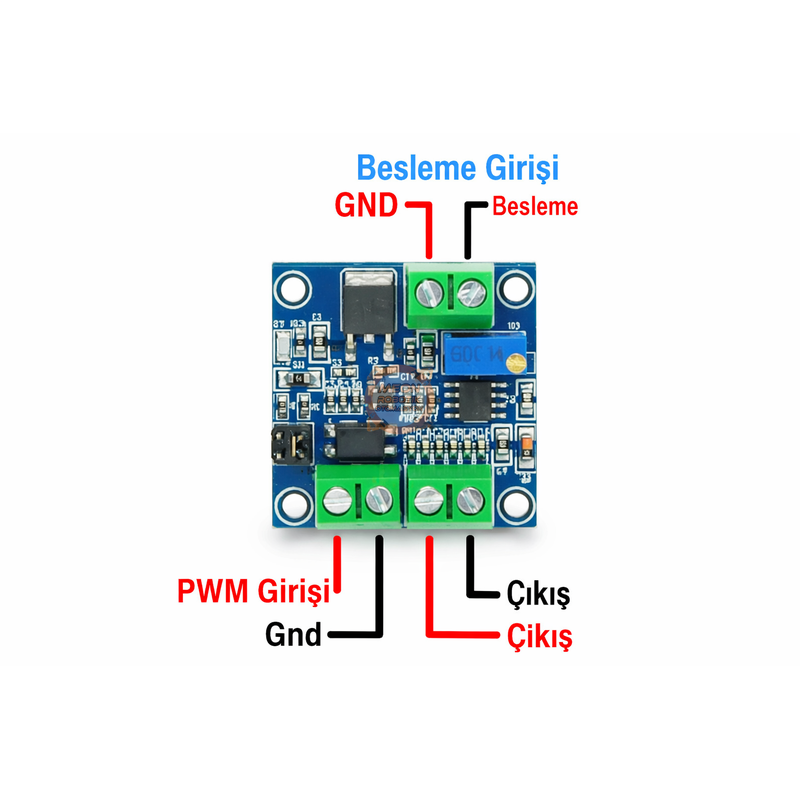

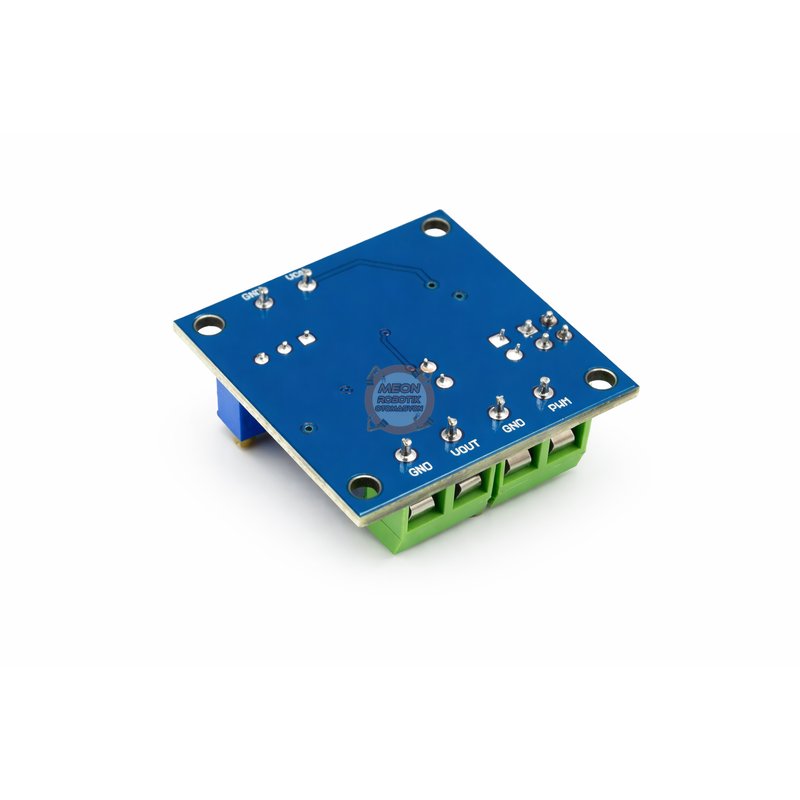

- Besleme ve sinyal bağlantılarını kart üzerindeki pin sırasına göre yapın.
- PWM giriş seviyesini ihtiyaç durumunda jumper ile doğru aralığa alın.
- Periyodik bakımda terminal ve kablo bağlantı sıkılığını kontrol edin.
Uyarılar
- Bağlantı yapmadan önce sistem enerjisinin kapalı olduğundan emin olun.
- Besleme için yalnızca DC 12V-30V aralığını kullanın.
- 0-10V çıkış için önerilen 14V DC ve üzeri besleme değerini dikkate alın.
- Jumper ayarını yanlış giriş seviyesinde bırakmayın.
- Modülü nem, sıvı ve iletken tozdan koruyun.
Sıkça Sorulan Sorular
| Bu modül PWM sinyalini hangi analog çıkışa dönüştürür? | PWM duty cycle oranını oransal 0-10V analog gerilime dönüştürür. |
|---|---|
| Hangi PWM giriş seviyeleri desteklenir? | Varsayılan 4.5V-10V ve jumper seçimiyle 12V-24V PWM giriş desteklenir. |
| Hangi besleme aralığında çalışır? | DC 12V-30V aralığında çalışır, tam 0-10V çıkış için 14V ve üzeri önerilir. |
| İlk kalibrasyon nasıl yapılır? | PWM girişine %50 duty cycle uygulanır, trim pot ile çıkış 5V olacak şekilde ayarlanır. |
| Hangi alanlarda kullanılabilir? | CNC, PLC, inverter, motor, fan, LED dimleme ve proses kontrol uygulamalarında kullanılabilir. |
