PT1000 Platin Dirençli Sıcaklık Sensörü – 1 Metre Kablolu

PT1000 sensör, sıcaklık değiştikçe elektriksel direnci değişen platin tabanlı bir RTD sıcaklık algılama elemanıdır. Ölçülen direnç değeri, PT1000 uyumlu kontrol cihazı, gösterge veya ölçüm devresi tarafından sıcaklık bilgisine dönüştürülür. Endüstriyel otomasyon, sıcaklık kontrolü, makine uygulamaları ve özel elektronik projelerde kullanılabilir.

WZP-PT1000 işaretli bu sıcaklık sensörü, 0 °C sıcaklıkta nominal olarak 1000 Ω direnç değerine sahip Pt1000 ölçüm elemanı kullanır. Platin direnç elemanları, sıcaklık değişimine bağlı olarak kararlı ve öngörülebilir bir direnç değişimi oluşturur. Pt1000 sensörlerin karakteristik değerleri IEC 60751 standardı kapsamında tanımlanmaktadır.

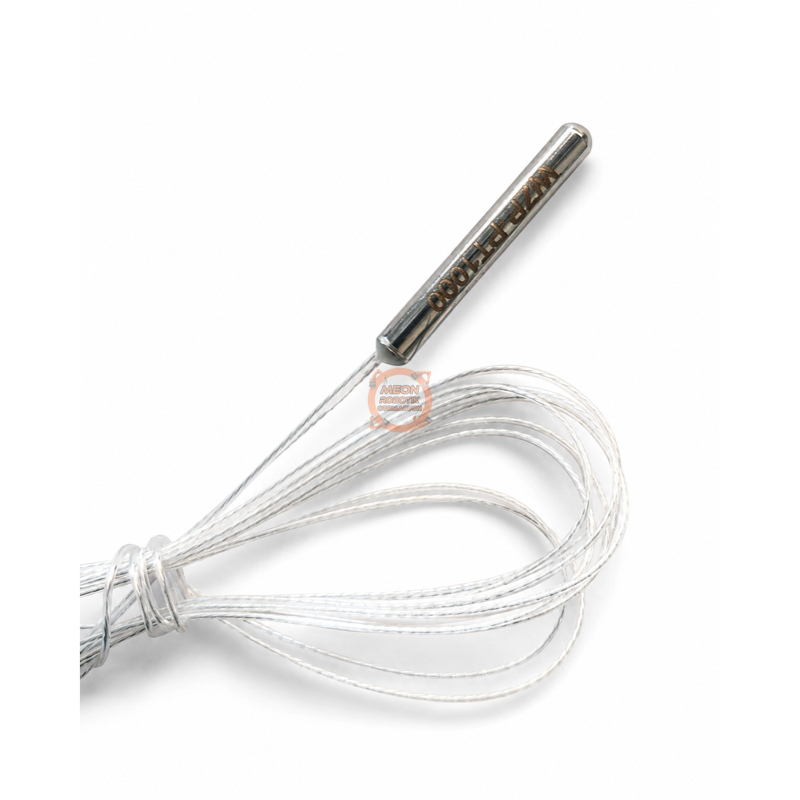

Sensörün Ø4 × 30 mm ölçülerindeki metal probu ölçüm yapılacak yüzeye, ortama veya uygun sensör yuvasına yerleştirilebilir. Bir metre uzunluğundaki kablo, sensör ile kontrol cihazı arasında pratik bağlantı sağlar.

Öne Çıkan Özellikler

• Pt1000 platin dirençli RTD ölçüm elemanı

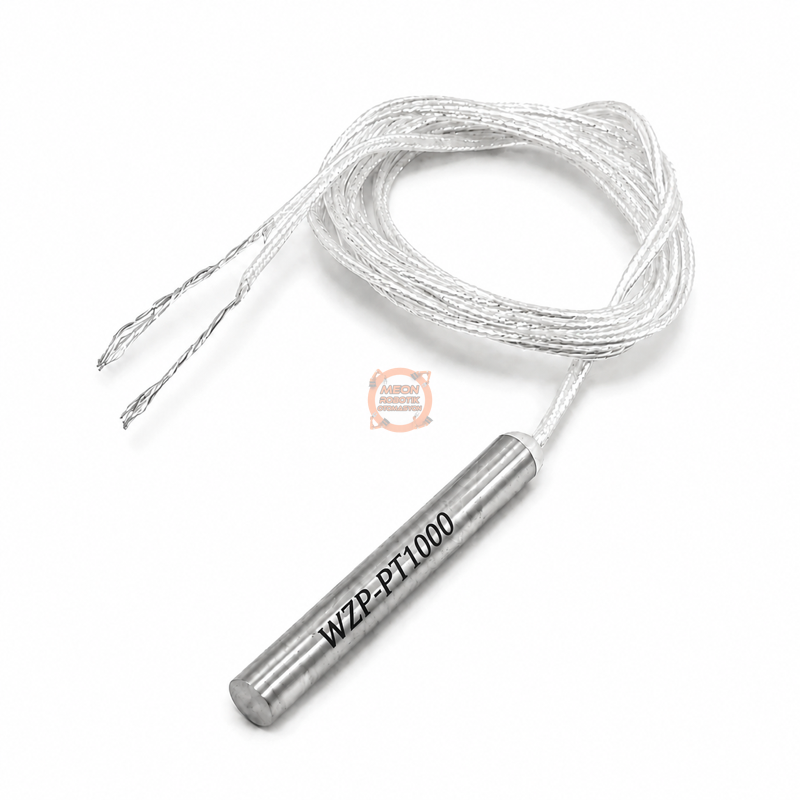

• WZP-PT1000 ürün işareti
• Ø4 × 30 mm metal prob
• 1 metre bağlantı kablosu
• 2 telli bağlantı yapısı

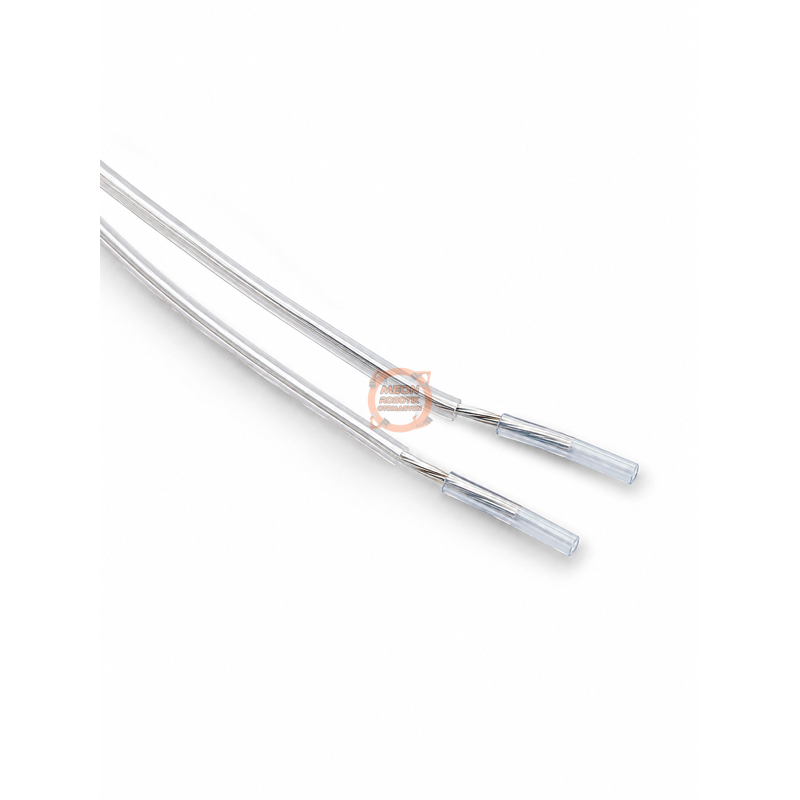

• Kablo uçlarında şeffaf izolasyon koruması
• Endüstriyel ölçüm ve kontrol sistemlerine uygun yapı

Kullanım Alanları

• Endüstriyel sıcaklık ölçüm sistemleri
• Isıtma ve soğutma kontrol uygulamaları
• Makine ve pano içi sıcaklık takibi
• Termostat ve sıcaklık kontrol cihazları
• Veri toplama ve otomasyon sistemleri
• PT1000 girişli elektronik ölçüm devreleri

Teknik Özellikler

Elektriksel ve Bağlantı Bilgileri

Sensör, iki kablo üzerinden PT1000 uyumlu ölçüm veya kontrol cihazına bağlanır. PT1000 sensörün sabit bir besleme gerilimi veya polaritesi bulunmaz; ölçüm cihazı sensörün direnç değerini okuyarak sıcaklığı hesaplar.

İki telli bağlantılarda kablo direnci ölçüm değerine dahil olabilir. Bu nedenle hassas ölçüm gereken uygulamalarda kullanılan cihazın kablo direnci kompanzasyonu ve kalibrasyon özellikleri kullanılan dikkate al380search4

Boyutlar ve Uyumluluk

• Prob ölçüsü: Ø4 × 30 mm
• Kablo uzunluğu: 1 metre
• Bağlantı: 2 telli

Ürün, yalnızca Pt1000 RTD sensör girişini destekleyen kontrol cihazları, göstergeler ve ölçüm devreleriyle kullanılmalıdır. Pt100, NTC veya K tipi termokupl girişleriyle doğrudan uyumlu değildir.

Kullanım Notları

Sensörü bağlamadan önce kullanılacak cihazın Pt1000 girişini desteklediği kontrol edilmelidir. Prob montajı sırasında kabloya aşırı çekme kuvveti uygulanmamalı ve prob çapına uygun bir sensör yuvası kullanılmalıdır. Ürünün sıcaklık sınıfı ve IP koruma derecesi doğrulanmadığından, kullanım ortamı buna göre değerlendirilmelidir.

Paket İçeriği

• 1 adet WZP-PT1000 platin dirençli sıcaklık sensörü
