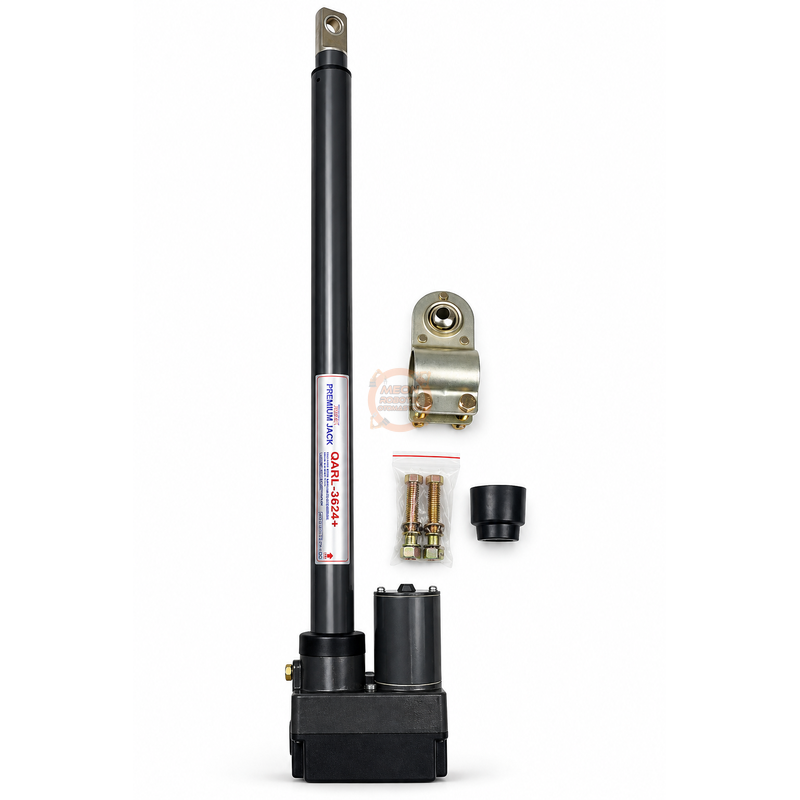

Premium Jack QARL-24'' Lineer Aktüatör Motor 450 kg 12-36V DC 550 mm

Lineer aktüatör Premium Jack QARL-24'', 450 kg kaldırma kapasitesine sahip, elektrik enerjisini doğrusal itme ve çekme hareketine dönüştüren güçlü bir hareket motorudur. 12-36 V DC çalışma gerilimiyle mekanik sistemlerin elektriksel olarak hareket ettirilmesini sağlar. Özellikle güneş paneli takip sistemlerinde, otomatik konumlandırma mekanizmalarında ve endüstriyel otomasyon uygulamalarında kullanılabilir.

Premium Jack QARL-24'' lineer aktüatör motor, yüksek itme ve çekme kuvveti gerektiren uygulamalar için kullanılan elektrikli doğrusal hareket sistemidir. Motorun dönme hareketi mekanik bir sistem aracılığıyla ileri-geri doğrusal harekete dönüştürülür.

Ürün, 450 kg kaldırma kapasitesi ve 550 mm kurs mesafesi ile geniş hareket aralığı gerektiren mekanizmalarda kullanılabilir. Kapalı uzunluğu 710 mm, açık uzunluğu ise 1240 mm olarak belirtilmiştir.

Özellikle güneş enerjisi sistemlerinde panellerin güneş ışığına göre konumlandırılması ve açılarının değiştirilmesi amacıyla tercih edilir. Uygun kontrol sistemi kullanılarak panel hareketlerinin otomatik veya manuel olarak yönetilmesi mümkündür.

Aktüatörün kullanım kılavuzunda açıklanan ayarlanabilir mekanik limit anahtarları, hareketin alt ve üst sınırlarının belirlenmesini sağlar. Ayrıca Reed sensör sistemi, uygun elektronik kontrol donanımlarıyla birlikte konum hareketlerinin takip edilmesine olanak tanır.

Öne Çıkan Özellikler

• 450 kg kaldırma kapasitesi: Yüksek kuvvet gerektiren mekanik hareket uygulamalarına uygundur.
• 12-36 V DC çalışma: Doğru akım ile çalışan motor sistemi.
• 550 mm kurs mesafesi: Geniş hareket alanı sağlayan doğrusal hareket mekanizması.
• Ayarlanabilir limit anahtarları: Alt ve üst hareket sınırlarının mekanik olarak ayarlanabilmesi.
• Dahili hareket sınırlandırma: Limit anahtarları sayesinde hareket sonunda motorun durdurulması.
• Reed sensör: Uygun kontrol sistemleriyle hareket bilgilerinin takip edilebilmesi.
• İleri-geri hareket: Motor dönüş yönünün değiştirilmesiyle uzama ve kısalma.
• Güneş paneli uygulamaları: Solar panel açı ayarlama ve konumlandırma sistemlerinde kullanım.

Kullanım Alanları

• Güneş paneli takip sistemleri
• Solar panel açı ayarlama mekanizmaları
• Tek eksenli güneş takip sistemleri
• Endüstriyel otomasyon ve makine sistemleri
• Elektrikli açma-kapama mekanizmaları
• Hareketli platform ve konumlandırma sistemleri
• Uzaktan kontrollü mekanik hareket uygulamaları
• Doğrusal itme ve çekme gerektiren özel projeler

Teknik Özellikler

Elektriksel ve Bağlantı Bilgileri

Lineer aktüatör, doğru akım ile çalışan elektrik motoruna sahiptir. Motorun hareket yönü, motor bağlantılarının polaritesinin değiştirilmesiyle kontrol edilebilir.

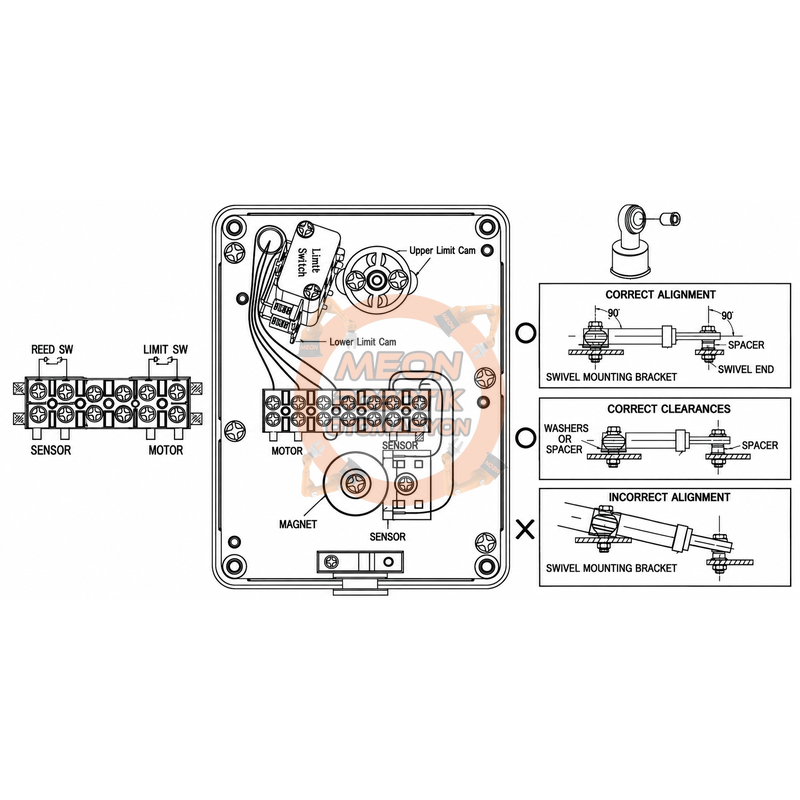

Kullanım kılavuzunda motor, Reed sensör ve limit anahtarlarının bağlantı noktaları ayrı olarak gösterilmektedir. Motor beslemesi ile Reed sensör bağlantıları birbirinden bağımsız değerlendirilmelidir.

Önemli: Kullanım kılavuzu, motor besleme kablolarının Reed sensör bağlantılarına bağlanmaması gerektiğini özellikle belirtmektedir. Bu tür yanlış bağlantılar sensörün zarar görmesine neden olabilir.

Ayarlanabilir Limit Anahtarları

Premium Jack lineer aktüatörün kullanım kılavuzunda, alt ve üst hareket sınırlarının mekanik limit anahtarları aracılığıyla ayarlanabildiği açıklanmaktadır.

Alt Limit Ayarı: Aktüatörün geri çekilme hareketinin duracağı konumu belirler. Kılavuzda, hareket sınırının ayarlanması için arka bölümdeki alt limit ayar mekanizmasının kullanılması açıklanmaktadır.

Üst Limit Ayarı: Aktüatörün uzama hareketinin duracağı konumu belirler. Üst limit ayar mekanizması kullanılarak hareket mesafesi uygulamanın ihtiyacına göre sınırlandırılabilir.

Limit anahtarları, aktüatörün belirlenen mekanik hareket sınırlarına ulaştığında motorun çalışmasını durdurmak amacıyla kullanılır.

Limit ayarları değiştirilirken kullanım kılavuzundaki işlem sırası takip edilmelidir. Yanlış ayarlar mekanik hareket sınırlarının aşılmasına ve aktüatörün zarar görmesine neden olabilir.

Reed Sensör ve Konum Takibi

Aktüatörün kullanım kılavuzunda belirtilen Reed sensör sistemi, hareket sırasında oluşan sinyallerin uygun kontrol devreleri tarafından değerlendirilmesini sağlar.

Reed sensörden alınan hareket darbeleri, uygun bir kontrol sistemiyle birlikte aktüatörün konumunun hesaplanmasında kullanılabilir.

Bu özellik özellikle güneş paneli takip sistemleri gibi hareketin elektronik olarak izlenmesi gereken uygulamalarda önemlidir.

Reed sensörün motor besleme bağlantılarından ayrı tutulması gerekir. Kullanım kılavuzu, motor geriliminin sensöre uygulanmasının sensöre zarar verebileceği konusunda uyarıda bulunmaktadır.

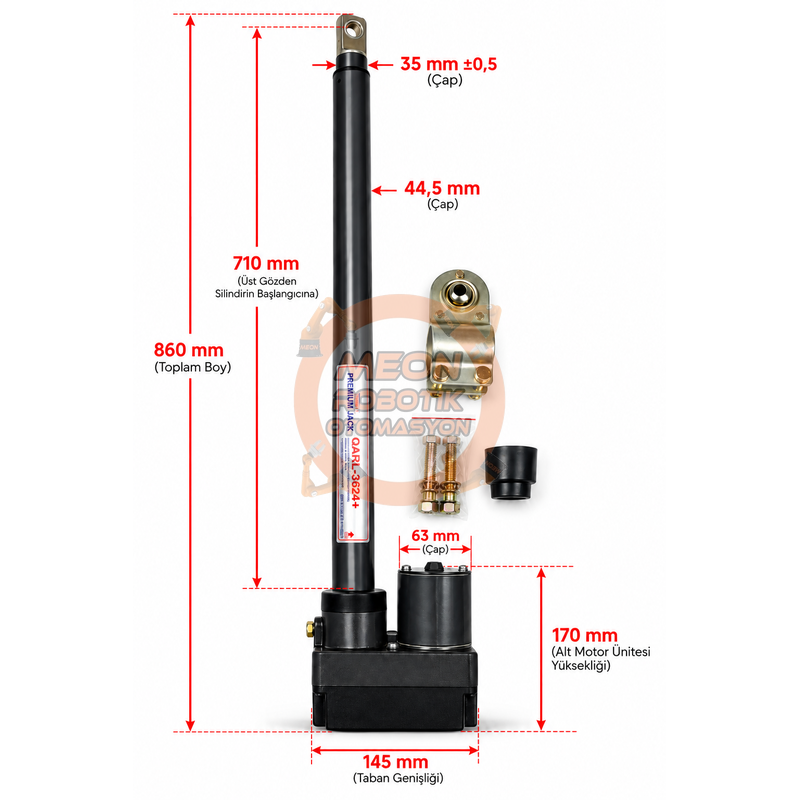

Boyutlar ve Hareket Mesafesi

Ölçü Notu: Belirtilen açık ve kapalı uzunluklar arasında 530 mm fark bulunmaktadır. Bu nedenle 550 mm kurs değeri ile montaj uzunluklarının aynı referans noktalarından ölçülüp ölçülmediği kurulum öncesinde kontrol edilmelidir.

Montaj ve Güvenlik Notları

• Aktüatör montajında bağlantı noktaları mümkün olduğunca aynı eksende hizalanmalıdır.
• Montaj bağlantılarının hareket sırasında sıkışma oluşturmamasına dikkat edilmelidir.
• Aktüatör gövdesine ve hareketli miline yanal kuvvet uygulanmamalıdır.
• Motor çalışırken hareketli iç tüp elle veya başka bir cisimle tutulmamalıdır.
• Limit anahtarlarının ayarları kullanım kılavuzuna uygun şekilde yapılmalıdır.
• Reed sensör bağlantılarına motor besleme gerilimi uygulanmamalıdır.
• Montaj tamamlanmadan aktüatörün kontrolsüz çalıştırılmasından kaçınılmalıdır.
• Güç kaynağı ve kontrol sistemi motorun elektriksel gereksinimlerine uygun seçilmelidir.

Montaj Uyarısı: Kullanım kılavuzunda, bağlantı noktalarında uygun hizalama ve yeterli mekanik boşluk sağlanması gerektiği belirtilmektedir. Yanlış montaj nedeniyle oluşabilecek yanal kuvvetler hareket mekanizmasına zarar verebilir.

Elektriksel Uyarı: Ürünün çalışma gerilimi 12-36 V DC olarak bildirilmiştir. Kullanım kılavuzunda ise Reed sensör uyarısında 24-36 V motor kablolarından söz edilmektedir. Kullanılacak motor gerilimi ürün etiketi veya üretici onayıyla doğrulanmalıdır.
