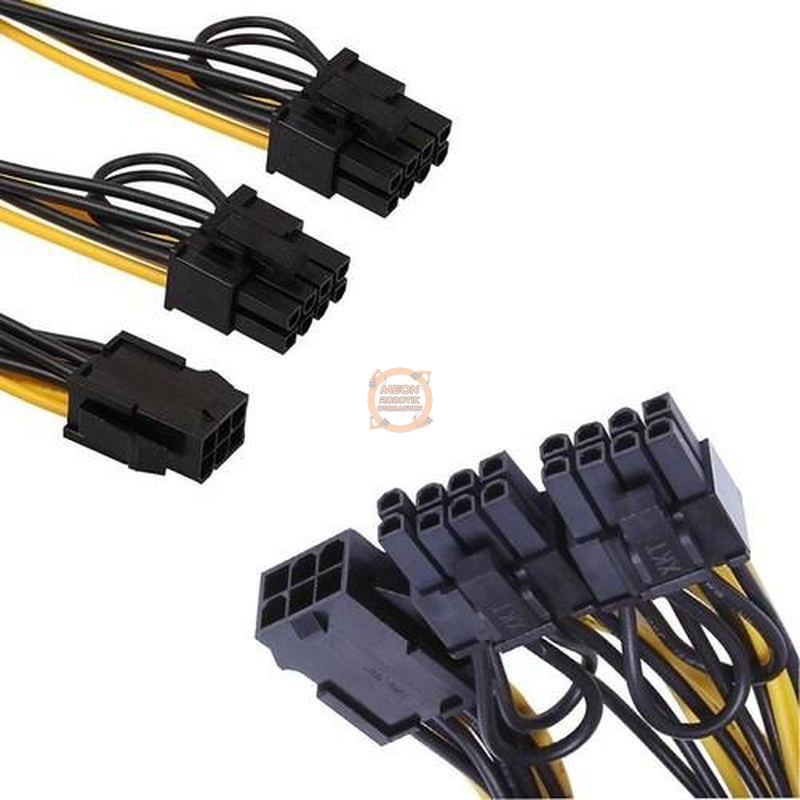

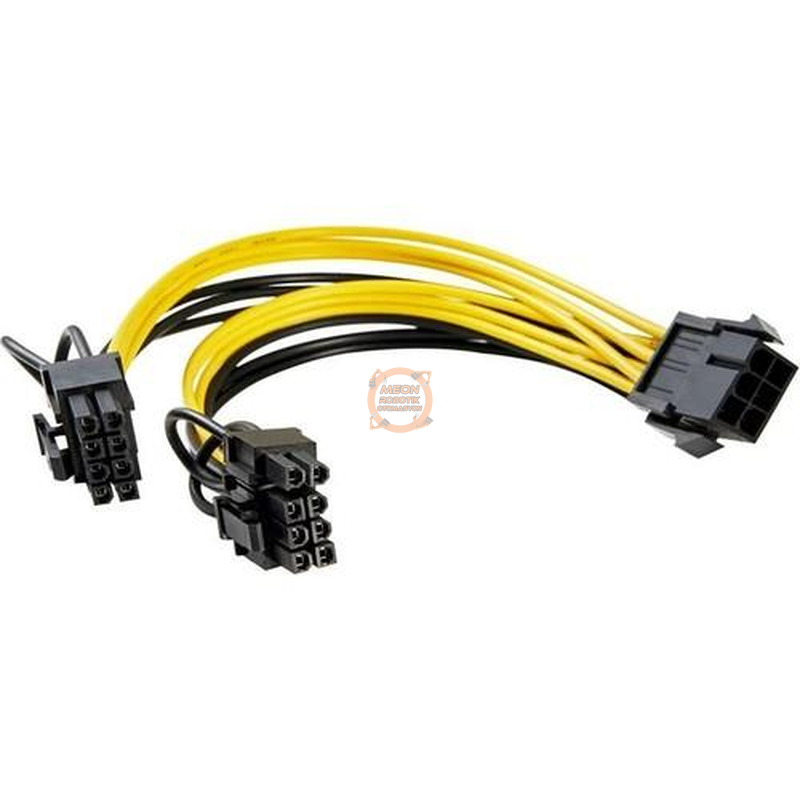

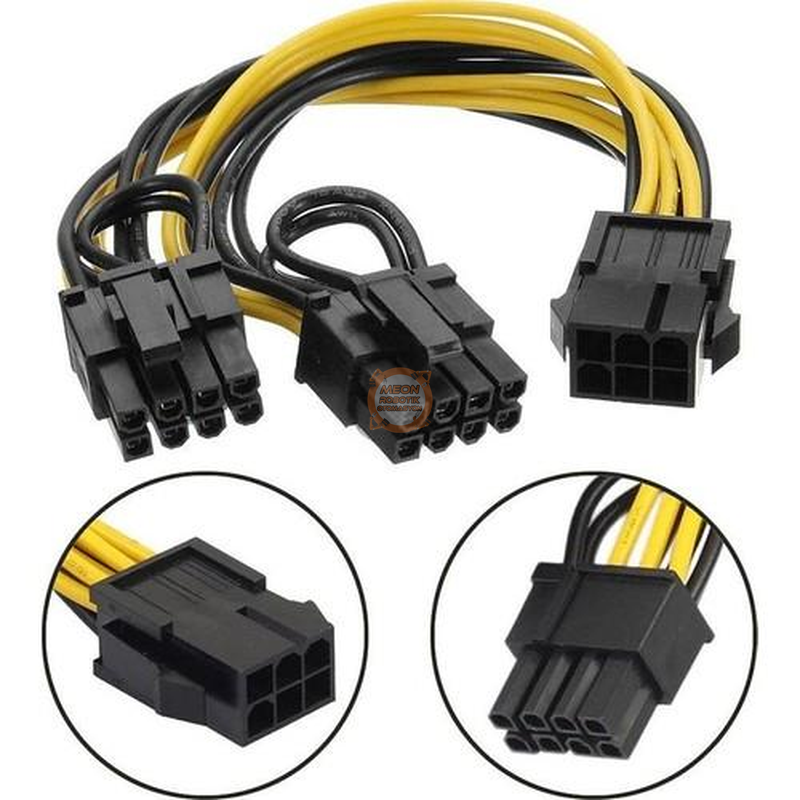

Pci-e 6 Pin Dişi - 2x8 Pin (6+2) Erkek GPU Güç Çoklayıcı Kablo

Pci-e güç kablosu, bir adet 6 pin dişi PCI Express güç bağlantısını iki adet 8 pin (6+2) erkek bağlantıya ayıran Y tipi güç çoklayıcı kablodur. Bilgisayar güç kaynağından gelen Pci-e yardımcı güç bağlantısının iki ayrı konnektöre dağıtılmasını sağlar. Masaüstü bilgisayar sistemlerinde, ekran kartı güç bağlantılarında ve bilgisayar donanımı montaj uygulamalarında kullanılabilir.

Pci-e güç kablosu, ekran kartlarının yardımcı güç bağlantılarını düzenlemek ve mevcut PCI Express güç bağlantısını iki ayrı konnektör üzerinden kullanmak amacıyla tasarlanmıştır. Bir ucunda 6 pin dişi giriş, diğer ucunda ise iki adet ayrılabilir 6+2 pin erkek konnektör bulunur.

6+2 pin bağlantı yapısı sayesinde çıkış konnektörleri, uygun ekran kartlarının 6 pin veya 8 pin Pci-e yardımcı güç girişlerine fiziksel olarak bağlanabilir. Böylece farklı güç konnektörü düzenine sahip donanımlarda bağlantı esnekliği sağlanır.

Y tipi kablo tasarımı, iki ayrı çıkışın tek bir giriş üzerinden kullanılmasını sağlar. Ancak bu yapı güç kaynağının elektriksel kapasitesini artırmaz. Bağlanacak donanımların toplam güç gereksinimi, güç kaynağı ve giriş kablosunun desteklediği sınırlar içerisinde olmalıdır.

Öne Çıkan Özellikler

• 1 adet PCI Express 6 pin dişi güç girişi.
• 2 adet PCI Express 8 pin (6+2) erkek güç çıkışı.
• Ayrılabilir 6+2 pin bağlantı tasarımı.
• Y tipi güç çoklayıcı kablo yapısı.
• PCIe 6 pin ve 8 pin yardımcı güç soketlerine fiziksel bağlantı imkânı.
• Masaüstü bilgisayar ve ekran kartı güç bağlantılarında kullanım.

Kullanım Alanları

• Masaüstü bilgisayar ekran kartı güç bağlantıları.
• PCI Express yardımcı güç kablosu çoklama uygulamaları.
• Bilgisayar toplama ve donanım montajı.
• GPU güç kablosu bağlantı düzenlemeleri.
• Uygun güç kapasitesine sahip bilgisayar sistemlerinde 6 pin ve 8 pin bağlantı dönüşümü.

Teknik Özellikler

Elektriksel ve Bağlantı Bilgileri

PCIe güç kablosu, mevcut 12 V DC PCI Express yardımcı güç hattını iki çıkış konnektörüne dağıtır. Herhangi bir voltaj yükseltme veya güç üretme işlevi bulunmaz.

Uyumluluk ve Kullanım Notları

Ürün, PCI Express 6 pin giriş konnektörü ile 6+2 pin çıkış konnektörleri arasında bağlantı sağlamak için kullanılır. Fiziksel bağlantı uyumluluğu, elektriksel güç kapasitesinin yeterli olduğu anlamına gelmez.

PCIe standardında 6 pin yardımcı güç bağlantısı 75 W, 8 pin yardımcı güç bağlantısı ise 150 W olarak tanımlanır. İki adet 8 pin çıkış bulunması, tek bir 6 pin girişten 300 W güç alınabileceği anlamına gelmez.

Yüksek güç tüketimli ekran kartlarında, güç kaynağının kendi PCIe 8 pin veya 6+2 pin güç kablolarının kullanılması önerilir.

• Montajdan önce bilgisayarın elektrik bağlantısını kesin.
• Güç kaynağının ve kablonun desteklediği akım kapasitesini kontrol edin.
• Bağlantı konnektörlerini doğru yönde ve tam olarak yerleştirin.
• PCIe güç konnektörlerini CPU/EPS 8 pin güç soketleriyle karıştırmayın.
• Kabloyu aşırı güç tüketimine neden olacak şekilde kullanmayın.
• Hasarlı, gevşek veya aşırı ısınan bağlantıları kullanmayın.
