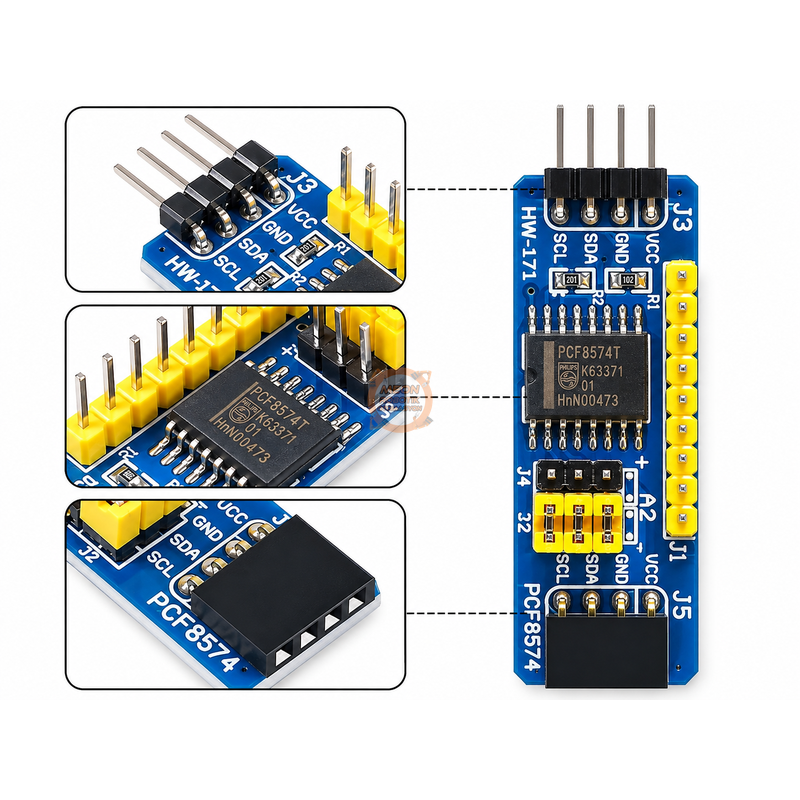

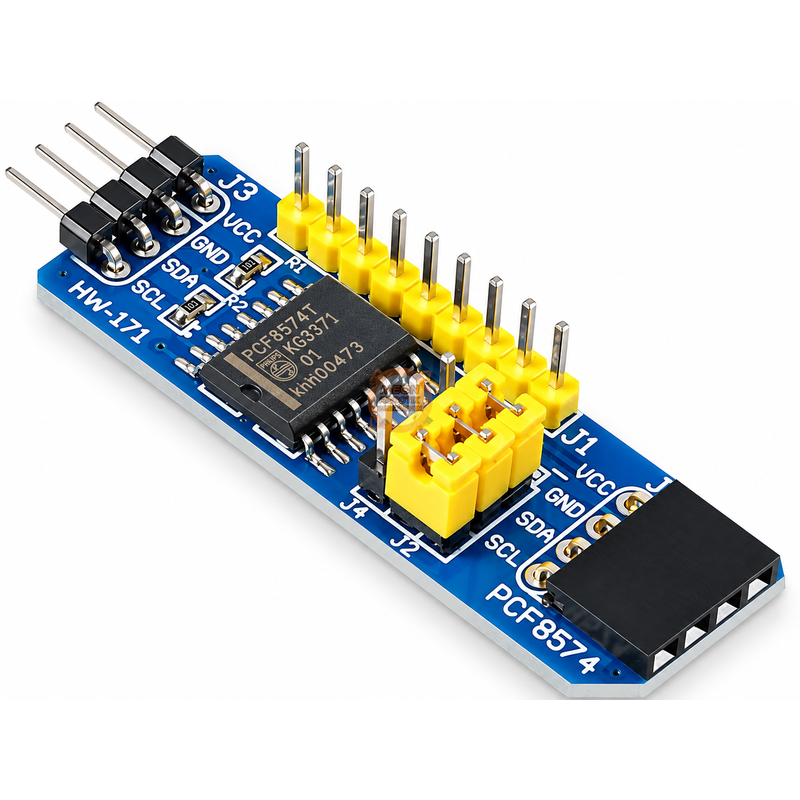

PCF8574 Arduino IO genişletme modülü, I2C haberleşmesi üzerinden mikrodenetleyicilere 8 adet çift yönlü dijital giriş/çıkış pini eklemek için kullanılır. Arduino projelerinde sensör, buton, LED, röle ve diğer dijital bileşenlerin kontrolünde mevcut pin sayısını artırmaya yardımcı olur. Aynı I2C hattına 8 modül bağlanarak toplam 64 adet ek I/O pini kullanılabilir.

PCF8574 Arduino IO genişletme modülü, mikrodenetleyicilerin dijital giriş ve çıkış kapasitesini I2C haberleşmesi üzerinden artırmak için tasarlanmıştır. PCF8574 entegresi sayesinde tek modül üzerinden 8 adet çift yönlü I/O pini sunar. Arduino ve benzeri mikrodenetleyici projelerinde çok sayıda buton, LED, sensör veya kontrol elemanı kullanılması gereken uygulamalarda pin ihtiyacının karşılanmasına yardımcı olur.

I2C bağlantısı SDA ve SCL hatları üzerinden gerçekleştirildiği için mikrodenetleyici üzerinde az sayıda bağlantı kullanılarak ek dijital giriş ve çıkışlar elde edilebilir. Modül üzerindeki adres seçim bağlantıları sayesinde aynı I2C hattında 8 adede kadar PCF8574 kartı kullanılabilir ve toplam 64 adet ek I/O pini oluşturulabilir.

Modül DC 3.3 V veya 5 V besleme ile kullanılabilir. Kesme çıkışı sayesinde giriş durumundaki değişikliklerin mikrodenetleyici tarafından takip edilmesine olanak sağlar. Tüm adres anahtarlarının ON konumunda olduğu belirtilen yapılandırmada I2C adresi 0x27'dir.

Öne Çıkan Özellikler

• 8 adet çift yönlü dijital I/O pini
• I2C haberleşme arayüzü
• DC 3.3 V veya 5 V çalışma gerilimi
• Kesme (Interrupt) çıkışı
• Adres seçimi için 3 adet adresleme bağlantısı
• Aynı I2C hattında 8 modüle kadar kullanım
• Toplam 64 adede kadar ek I/O pini
• Pin başına belirtilen akım kapasitesi: 25 mA
• Kompakt 37 × 16 mm kart boyutu

Kullanım Alanları

• Arduino ve mikrodenetleyici projeleri
• Dijital giriş/çıkış pinlerinin artırılması
• Buton ve anahtar okuma uygulamaları
• LED kontrol projeleri
• Röle ve dijital kontrol uygulamaları
• Çoklu sensör ve kontrol sistemleri
• Prototipleme ve elektronik geliştirme çalışmaları

Teknik Özellikler

Elektriksel ve Bağlantı Bilgileri

Boyutlar ve Uyumluluk

Kart boyutu 37 × 16 mm, ağırlığı ise 5 g olarak belirtilmiştir. PCF8574, I2C haberleşmesini destekleyen mikrodenetleyici sistemlerinde dijital giriş ve çıkış sayısını artırmak amacıyla kullanılabilir.
