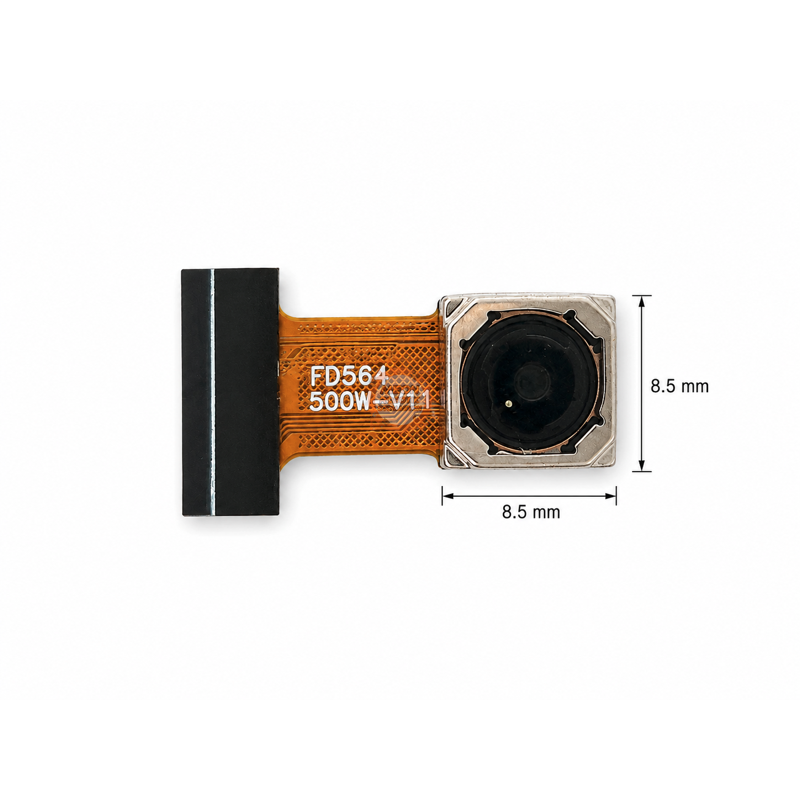

OV5640 5MP Otomatik Odaklamalı Kamera Modülü 72° 24 Pin

OV5640 Kamera, OV5640 görüntü sensörünü kullanan, 5 megapiksel çözünürlük desteğine ve AF otomatik odaklama özelliğine sahip kompakt bir kamera modülüdür. Görüntü yakalama, robotik görüntüleme, nesne algılama ve gömülü kamera uygulamalarında görüntü kaynağı olarak kullanılabilir. 72° görüş açısı sayesinde çok dar veya aşırı geniş olmayan dengeli bir görüntü alanı sunar.

Otomatik odaklama özelliği, uyumlu kontrol kartı ve yazılım kullanıldığında farklı mesafelerdeki nesnelerin daha net görüntülenmesine yardımcı olur. AF fonksiyonunun kullanılabilmesi için yalnızca kamera modülünün bu özelliğe sahip olması yeterli değildir; kullanılan donanımın ve kamera sürücüsünün de otomatik odaklamayı desteklemesi gerekir.

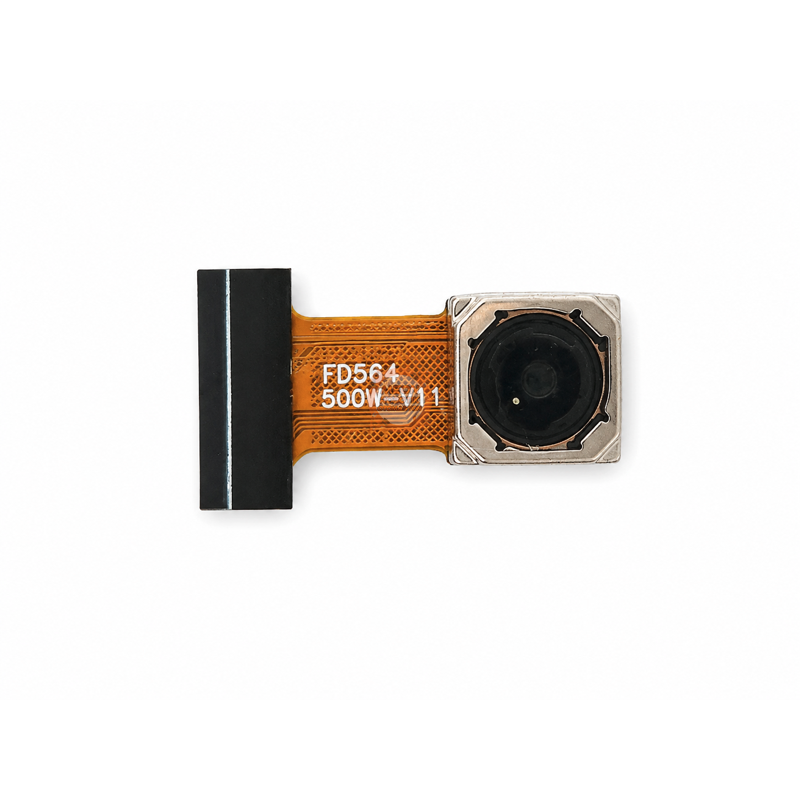

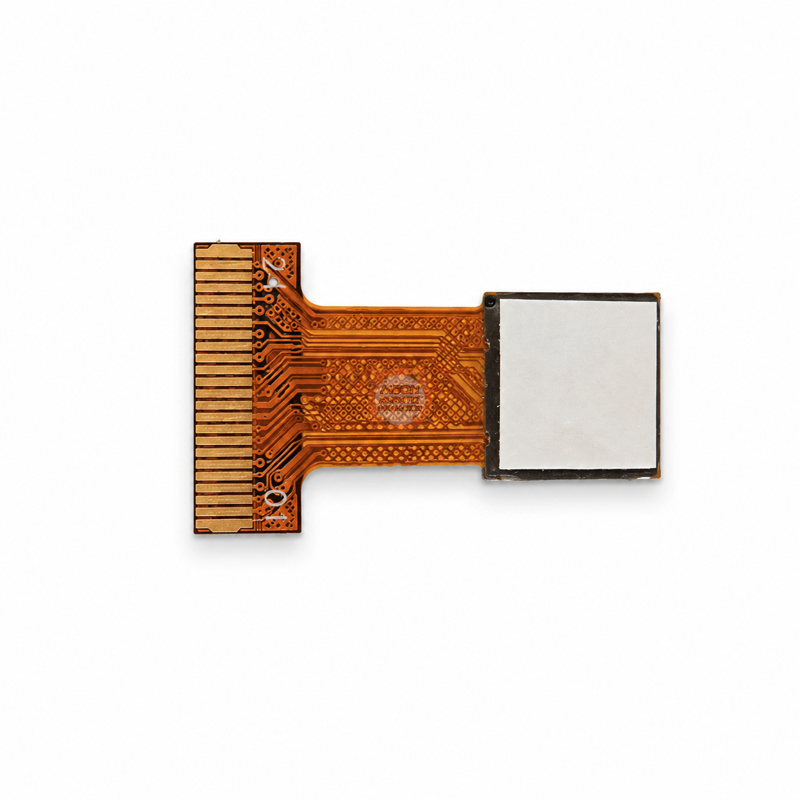

Modül üzerinde bulunan flex kablo, kameranın uygun kamera soketine kompakt biçimde bağlanmasını sağlar. Ürün 24 pin bağlantı yapısına ve 0,5 mm pin aralığına sahiptir. Ancak fiziksel olarak benzer görünen kamera soketlerinde pin dizilimi ve elektriksel bağlantılar farklı olabileceğinden uyumluluk bağlantı öncesinde mutlaka doğrulanmalıdır.

Bu OV5640 Kamera bağımsız çalışan bir webcam veya doğrudan bilgisayarın USB portuna bağlanan bir kamera değildir. Görüntü alınabilmesi için OV5640 sensörünü, ilgili kamera arayüzünü ve gerekli yazılım desteğini sağlayan bir geliştirme kartı veya özel kontrol devresi kullanılmalıdır.

Öne Çıkan Özellikler

• OV5640 görüntü sensörü
• 5 MP / 5 megapiksel çözünürlük desteği
• AF otomatik odaklama
• 72° görüş açısı
• 24 pin flex bağlantı
• 0,5 mm pin aralığı
• Kompakt kamera modülü yapısı
• DVP / MIPI arayüz seçenekleri
• Gömülü ve robotik kamera projelerine uygun yapı

Kullanım Alanları

• Gömülü kamera sistemleri
• Robotik görüntüleme projeleri
• Görüntü işleme uygulamaları
• Nesne algılama sistemleri
• Kamera tabanlı takip projeleri
• Görsel veri toplama sistemleri
• Akıllı cihaz prototipleri
• Özel kamera kartları
• Yapay görme uygulamaları

Teknik Özellikler

Uyumluluk ve Bağlantı Bilgileri

OV5640 Kamera modülü kullanılmadan önce kontrol kartının kamera bağlantısı ve yazılım desteği kontrol edilmelidir. Soketin yalnızca fiziksel olarak uyuyor olması kesin uyumluluk anlamına gelmez.

Bağlantı öncesinde aşağıdaki özelliklerin doğrulanması önerilir:

• 24 pin kamera bağlantısı
• 0,5 mm pin aralığı
• Flex kablonun temas yönü
• Kamera soketinin pin dizilimi
• OV5640 sensör desteği
• Kullanılan kamera arayüzü
• AF otomatik odaklama yazılım desteği

Farklı geliştirme kartlarında aynı görünüme sahip kamera soketleri farklı pin bağlantılarına sahip olabilir. Bu nedenle kartın teknik dokümanı kontrol edilmeden bağlantı yapılmamalıdır.

Kullanım ve Güvenlik Notları

• Kamera takılıp çıkarılırken kontrol kartının enerjisi kesilmelidir.
• Flex kablo keskin şekilde katlanmamalı veya çekilmemelidir.
• Soketin kontak yönü kontrol edilerek bağlantı yapılmalıdır.
• Lens yüzeyine doğrudan dokunulmaması önerilir.
• Kamera modülü statik elektriğe karşı dikkatli şekilde tutulmalıdır.
• Otomatik odaklama özelliğinin çalışması kontrol kartı ve yazılım desteğine bağlıdır.

Paket İçeriği

• 1 Adet OV5640 5MP Otomatik Odaklamalı Kamera Modülü

Paket yalnızca görselde bulunan flex kablolu kamera modülünü içerir. Kontrol kartı, adaptör, dönüştürücü veya farklı bir bağlantı ekipmanı pakete dahil değildir.
