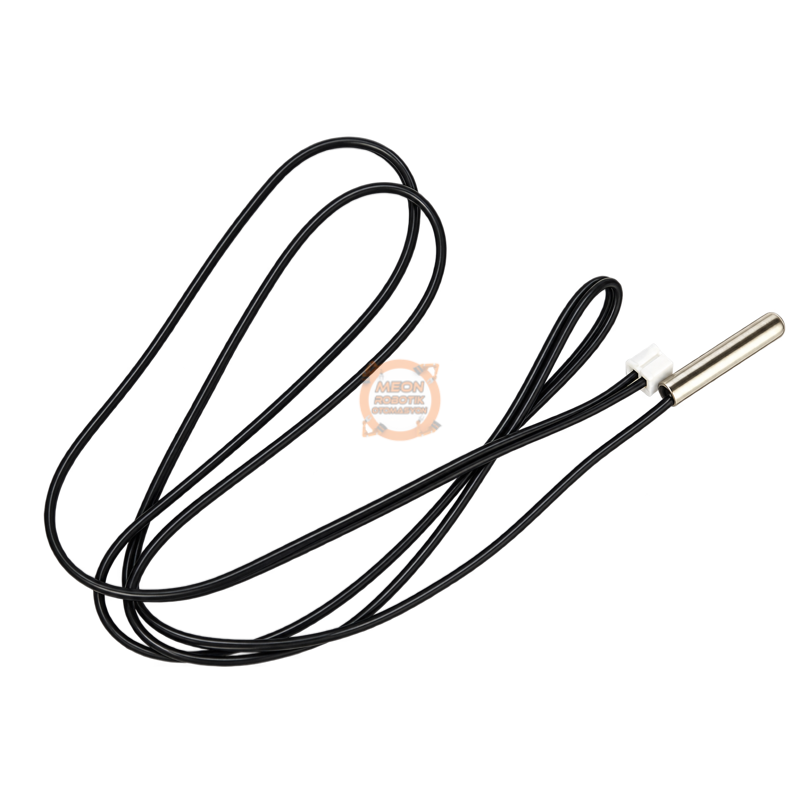

NTC Isı Sıcaklık Sensörü - 0.5 Metre Kablolu

NTC termistör sıcaklık sensörü, 0.5 metre kablolu yapısıyla ölçüm noktasındaki sıcaklık değişimlerini algılamak için kullanılan direnç esaslı bir sensördür. Sıcaklığa bağlı elektriksel direnç değişimi, uygun bir ölçüm devresi üzerinden okunarak sıcaklığın izlenmesini sağlar. Termostatlar, elektronik sıcaklık izleme devreleri ve otomasyon projelerinde, bağlı olduğu ölçüm sisteminin NTC karakteristiğine uygun olması koşuluyla kullanılabilir.

NTC (Negative Temperature Coefficient), negatif sıcaklık katsayılı termistör anlamına gelir. Sensör elemanı ısındıkça direnci azalır; soğudukça direnci artar. Bu özellik sayesinde sıcaklık değişimleri elektriksel olarak takip edilir. Sensör, tek başına sıcaklığı derece cinsinden gösteren bir ekran veya dijital veri çıkışı sunmaz; sıcaklık değerinin hesaplanması, kullanılan okuma devresi ve kalibrasyon bilgilerine bağlıdır.

0.5 metrelik kablo, algılama noktasının kontrol devresinden ayrı konumlandırılmasına yardımcı olur. Kullanılacak kontrol kartının, termostatın ya da mikrodenetleyicinin sensör giriş karakteristiği ile termistörün direnç-sıcaklık eğrisi eşleştirilmelidir. Bu eşleştirme yapılmadan aynı uzunluktaki her NTC probun birbirinin yerine kullanılabileceği varsayılmamalıdır.

Teknik Özellikler

NTC Sensör Nasıl Çalışır?

Bir NTC termistör, sıcaklığı doğrudan sayısal bir değere dönüştürmez. Önce direnç değişimi ölçülür; sonra kullanılan sensör elemanına ait direnç-sıcaklık karakteristiği yardımıyla sıcaklık hesaplanır. Direnç-sıcaklık ilişkisi doğrusal değildir. Bu nedenle tek bir direnç değişim oranını tüm sıcaklık aralığına uygulamak ölçüm hatasına neden olabilir.

NTC sensörlerin değerlendirilmesinde genellikle R25 (25 °C'deki nominal direnç) ve B / Beta katsayısı kullanılır. Bu iki değer her üründe aynı değildir. Elinizdeki sensörün bu parametreleri doğrulanmadan belirli bir 10K, 100K, B3435 veya B3950 eğrisini kullanmak doğru değildir.

Örnek Bağlantı: Mikrodenetleyici ile Analog Okuma

NTC direnç değişimi, sabit bir referans dirençle kurulan gerilim bölücü üzerinden ADC girişinde ölçülebilir. Aşağıdaki şema, sensöre ait pin şeması değil, NTC ölçümünde kullanılan genel bir devre örneğidir:

+VREF (olcum referansi)
        |
   [ Rref ]  Sabit direnc
        |
        +---------> ADC girisi
        |
   [ NTC ]   Sicaklik sensoru
        |
       GND

Bu örnekte NTC ısındığında direnci azalır ve bağlantı biçimine uygun olarak ADC noktasındaki gerilim değişir. Rref değeri, referans gerilimi ve yazılımın direnç-sıcaklık dönüşümü kullanılan NTC elemanına ve mikrodenetleyicinin ADC sınırlarına göre belirlenmelidir. Arduino, ESP32 veya diğer analog girişli geliştirme kartlarında kullanılabilirlik, bu elektriksel koşulların sağlanmasına bağlıdır.

Örnek Uygulamalar

• Ortam sıcaklığı takibi: NTC karakteristiğine uygun bir ölçüm devresinde sıcaklık değişimlerinin izlenmesi.
• Termostat devresi: Ölçülen sıcaklığa göre fan, ısıtıcı veya benzeri yüklerin ayrı bir kontrol devresiyle yönetilmesi.
• Mikrodenetleyici projesi: Gerilim bölücü ve ADC üzerinden veri okunup gerekli kalibrasyonla sıcaklığın hesaplanması.
• Elektronik ekipman izleme: Uygun montaj ve sıcaklık sınırları doğrulandığında ekipman içindeki sıcaklık değişiminin takip edilmesi.

Multimetre ile Temel Çalışma Kontrolü

1. Sensörü enerjili devreden ayırın ve multimetreyi direnç ölçüm konumuna getirin.
2. NTC elemanının iki elektriksel ucu arasındaki direnci oda sıcaklığında ölçün.
3. Algılama ucunu elinizle hafifçe ısıtın ve dirençteki değişimi gözleyin.
4. NTC tipinde normal olarak ısınırken direnç azalması, soğurken artması beklenir. Bu test sensörün nominal direncini, doğruluğunu veya kullanılabilir sıcaklık sınırlarını tek başına doğrulamaz.

Uyumluluk ve Sensör Seçiminde Dikkat Edilecekler

Bir NTC sensörü mevcut termostatın veya kontrol cihazının yerine bağlamadan önce cihazın istediği nominal direnç (R25), B katsayısı, algılama aralığı ve bağlantı biçimi karşılaştırılmalıdır. Aynı kablo uzunluğu, eşdeğer sensör anlamına gelmez. Ürün adı içindeki “Accuracy” ifadesi, tek başına belirli bir ±°C veya ±% ölçüm hassasiyeti beyanı değildir.

Bu ürün için nominal direnç, Beta katsayısı, çalışma sıcaklığı sınırları, ölçüm toleransı, uç/konnektör tipi, prob ölçüleri ve IP koruma derecesi doğrulanmış teknik belgede yer almadığından burada kesin değer olarak verilmemiştir. Özellikle suya daldırma, sürekli yüksek sıcaklık veya cihazın orijinal sensörünü değiştirme uygulamalarında bu bilgiler ayrıca kontrol edilmelidir.

Kaynaklar ve Teknik Dokümanlar

• İC Elektronik - ürün bağlantısı
• Aynı ürün adıyla listelenen katalog kaydı
• TDK/EPCOS - NTC Termistörler Genel Teknik Bilgiler (ürüne özel datasheet değildir)
• Analog Devices - NTC Termistör ADC Bağlantı Örneği
