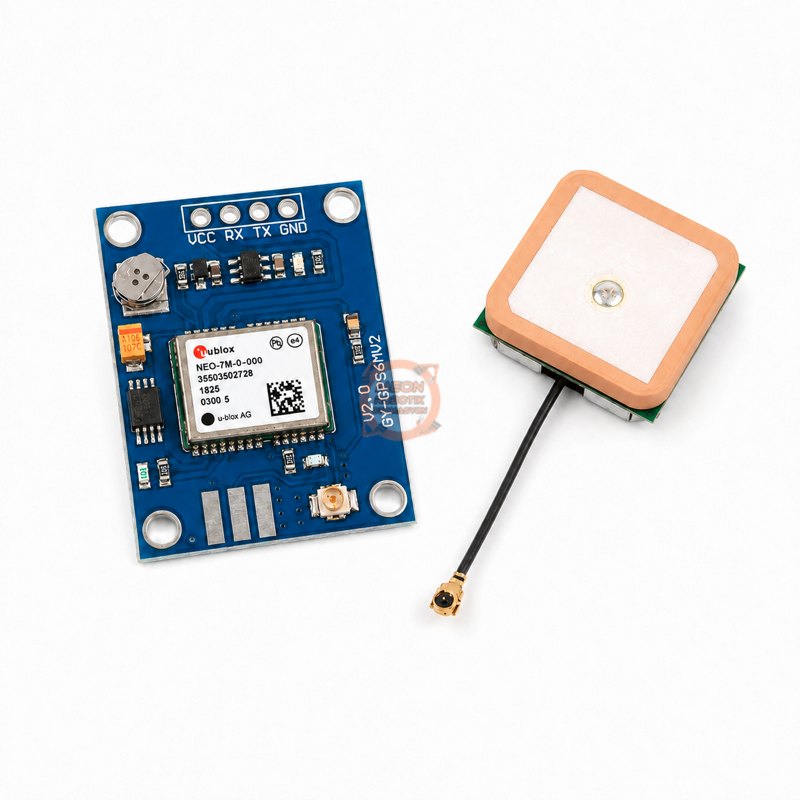

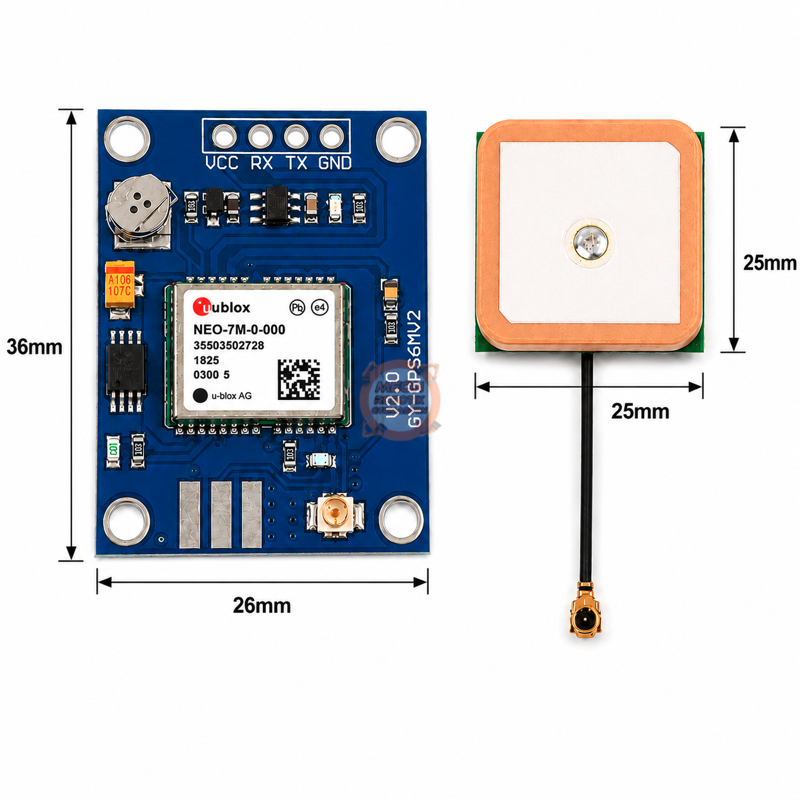

NEO-7M GPS Modülü EEPROM'lu 56 Kanal Antenli - Ublox

GPS Modülü, u-blox 7 serisi NEO-7M-0-000 GNSS alıcısını kullanan, uydu tabanlı konum ve zaman verilerinin alınması için geliştirilmiş kompakt bir elektronik modüldür. Modül, GPS uydularından aldığı sinyalleri işleyerek enlem, boylam, hız, yön ve zaman gibi bilgileri seri haberleşme üzerinden kontrol kartına aktarır. Arduino, STM32, ESP32, Raspberry Pi, robotik sistemler, araç takip uygulamaları, drone projeleri ve konum bilgisine ihtiyaç duyan gömülü sistemlerde kullanılabilir.

NEO-7M alıcısı 56 kanal yapısına sahiptir ve GPS L1 C/A sinyallerini destekler. GPS kullanımında maksimum navigasyon güncelleme hızı 10 Hz, yatay konum hassasiyeti uygun test koşullarında yaklaşık 2,5 m CEP, SBAS kullanıldığında ise yaklaşık 2,0 m CEP olarak belirtilmiştir. NEO-7 serisi GPS, GLONASS, QZSS ve SBAS özelliklerine sahiptir; ancak GPS ve GLONASS sinyalleri aynı anda takip edilemez. QZSS ise GPS ile birlikte alınabilir.

Bu GPS Modülü, kullanıcıya UART üzerinden NMEA ve u-blox UBX protokolleriyle veri aktarımı sağlar. Fabrika ayarında UART haberleşmesi 9600 baud, 8 veri biti, parity yok ve 1 stop biti (8N1) şeklindedir. Başlangıçta GGA, GLL, GSA, GSV, RMC, VTG ve TXT NMEA mesajları etkin durumdadır.

EEPROM ve Yedekleme Özelliği

Kart üzerinde fiziksel olarak 24C32A EEPROM bulunmaktadır. 24C32A, 32 Kbit (4 KB) I²C seri EEPROM yapısına sahip bir hafıza entegresidir. NEO-7M alıcısının kendisi ROM tabanlıdır; bu nedenle kart üzerindeki 24C32A, NEO-7M entegresinden ayrı harici bir EEPROM bileşenidir.

Kart üzerinde ayrıca yedekleme bataryası bulunur. NEO-7M'in V_BCKP yapısı sayesinde ana besleme kesildiğinde RTC ve gerekli yedekleme verilerinin korunması, sonraki açılışlarda sıcak veya ılık başlangıç süresinin iyileştirilmesine yardımcı olur.

Anten Yapısı

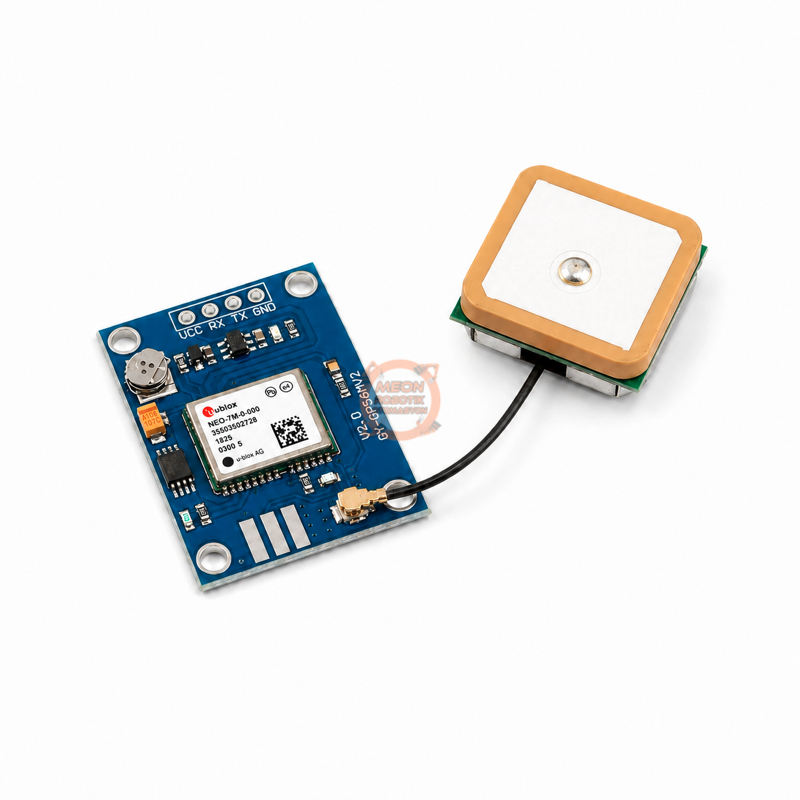

Ürün, kablo bağlantılı seramik patch GPS anteni ile birlikte kullanılmaktadır. Anten, kart üzerindeki IPEX/U.FL tipi mikro koaksiyel konnektöre bağlanır. Antenin konumu GPS performansında önemlidir; ilk uydu bağlantısı sırasında anten yüzeyinin mümkün olduğunca açık gökyüzüne bakması önerilir.

GPS sinyalleri bina, metal yüzey, tünel, çatı ve yoğun yapılaşmadan etkilenebilir. Bu nedenle GPS Modülü ilk kez test edilirken açık alanda kullanılması ve uydu bağlantısı için yeterli süre tanınması gerekir.

Öne Çıkan Özellikler

• u-blox NEO-7M-0-000 GNSS alıcı
• 56 kanal uydu alıcısı
• GPS L1 C/A desteği
• GPS, GLONASS, QZSS ve SBAS desteği
• GPS ve GLONASS arasında çalışma desteği; eş zamanlı GPS + GLONASS takibi bulunmaz
• GPS için 10 Hz'e kadar navigasyon güncelleme hızı
• Yaklaşık 2,5 m CEP GPS yatay konum hassasiyeti
• SBAS ile yaklaşık 2,0 m CEP konum hassasiyeti
• UART seri haberleşme
• Varsayılan 9600 baud, 8N1
• NMEA ve UBX protokol desteği
• Kart üzerinde 24C32A EEPROM
• Kart üzerinde yedekleme bataryası
• Harici seramik patch anten
• IPEX/U.FL tipi anten bağlantısı
• VCC, RX, TX ve GND bağlantı pinleri
• Kompakt kart yapısı

NEO-7M'in resmi performans değerlerinde GPS için soğuk başlangıç yaklaşık 30 saniye, ılık başlangıç yaklaşık 28 saniye, sıcak başlangıç ise yaklaşık 1 saniye olarak belirtilmektedir. Bu değerler uydu sinyal seviyesi, anten konumu, çevresel koşullar ve mevcut uydu verilerine göre gerçek kullanımda değişebilir.

Kullanım Alanları

• Arduino tabanlı GPS projeleri
• STM32 ve ESP32 uygulamaları
• Raspberry Pi konumlandırma projeleri
• Robot ve otonom araç navigasyonu
• Araç takip sistemleri
• Drone ve İHA projeleri
• Mobil konum kayıt sistemleri
• Saha veri toplama cihazları
• Coğrafi konum etiketleme uygulamaları
• Hız ve konum kayıt sistemleri
• GPS tabanlı saat ve zaman senkronizasyonu
• Taşınabilir konum belirleme sistemleri

Teknik Özellikler

Elektriksel ve Bağlantı Bilgileri

UART bağlantısında TX ve RX hatları çapraz bağlanmalıdır:

GPS TX → Kontrol kartı RX
GPS RX → Kontrol kartı TX

NEO-7M entegresinin giriş pinleri çip seviyesinde maksimum 3,6 V sınırındadır. Bu nedenle 5 V lojik çıkış kullanan bir mikrodenetleyicinin TX hattı doğrudan GPS RX girişine uygulanmamalı; uygun lojik seviye dönüştürme yöntemi kullanılmalıdır. Kartın 3–5 V besleme kabul etmesi, UART RX pininin 5 V lojik seviyesine dayanıklı olduğu anlamına gelmez.

NMEA Veri Çıkışı

NEO-7M GPS Modülü, başlangıç ayarlarında UART üzerinden çeşitli standart NMEA mesajlarını gönderebilir:

• GGA: Konum, fix durumu ve temel GPS bilgileri
• GLL: Enlem ve boylam bilgileri
• GSA: Kullanılan uydular ve konum çözümü
• GSV: Görüş alanındaki uydu bilgileri
• RMC: Konum, hız, tarih ve zaman verileri
• VTG: Yön ve yer hızı bilgileri
• TXT: Alıcı tarafından üretilen metin mesajları

Bu mesajlar Arduino ve diğer mikrodenetleyiciler tarafından seri port üzerinden okunarak konum, hız ve zaman uygulamalarında kullanılabilir. Varsayılan aktif mesaj listesi u-blox NEO-7 datasheet'inde belirtilmiştir.

Kullanım ve Güvenlik Notları

GPS Modülü uydu sinyallerine ihtiyaç duyduğu için ilk testin açık gökyüzü altında yapılması önerilir. Bina içerisinde, metal muhafaza içinde, tünelde veya gökyüzü görüşünün ciddi şekilde kısıtlandığı alanlarda uydu bağlantısı gecikebilir veya konum bilgisi alınamayabilir.

Seramik patch antenin aktif yüzeyi mümkün olduğunca gökyüzüne bakmalıdır. Anten ve mikro koaksiyel konnektör hassas yapıda olduğundan kablo bağlantısı sökülüp takılırken konnektöre yan yük uygulanmamalıdır.

NEO-7M'in sıcak, ılık ve soğuk başlangıç süreleri ideal test koşullarında verilen değerlerdir. İlk açılışta veya modül uzun süre kullanılmadığında uydu bağlantısının daha uzun sürmesi normal olabilir.

Paket İçeriği

• 1 adet NEO-7M GPS Modülü
• 1 adet seramik patch GPS anteni, bağlantı kablosuyla birlikte

Teknik Dokümanlar ve Kaynaklar


          u-blox NEO-7 Ürün Özeti


         u-blox NEO-7 Resmi Datasheet

         u-blox MAX-7 / NEO-7 Donanım Entegrasyon Kılavuzu
