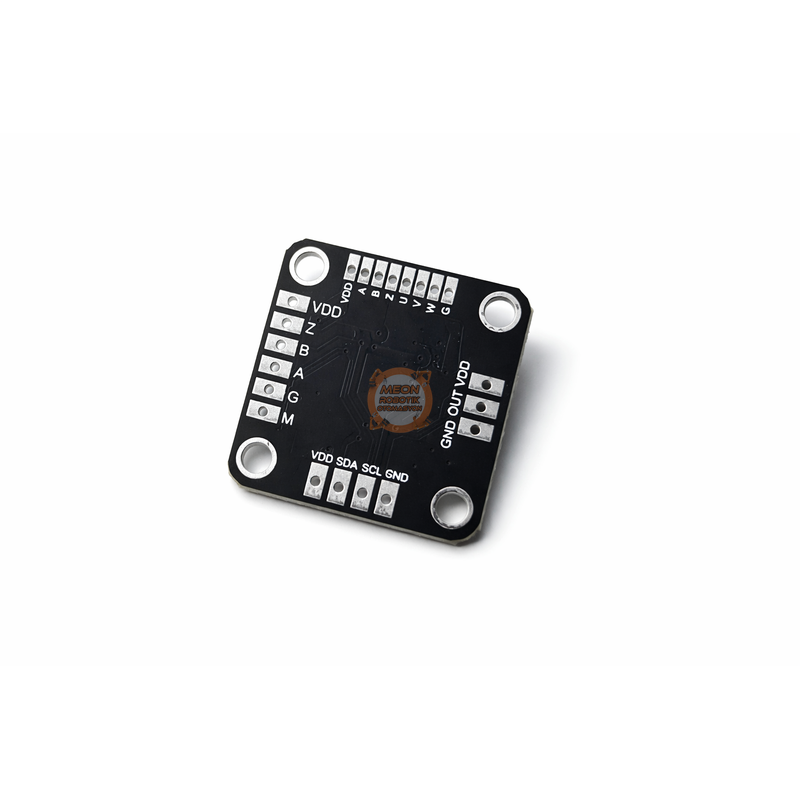

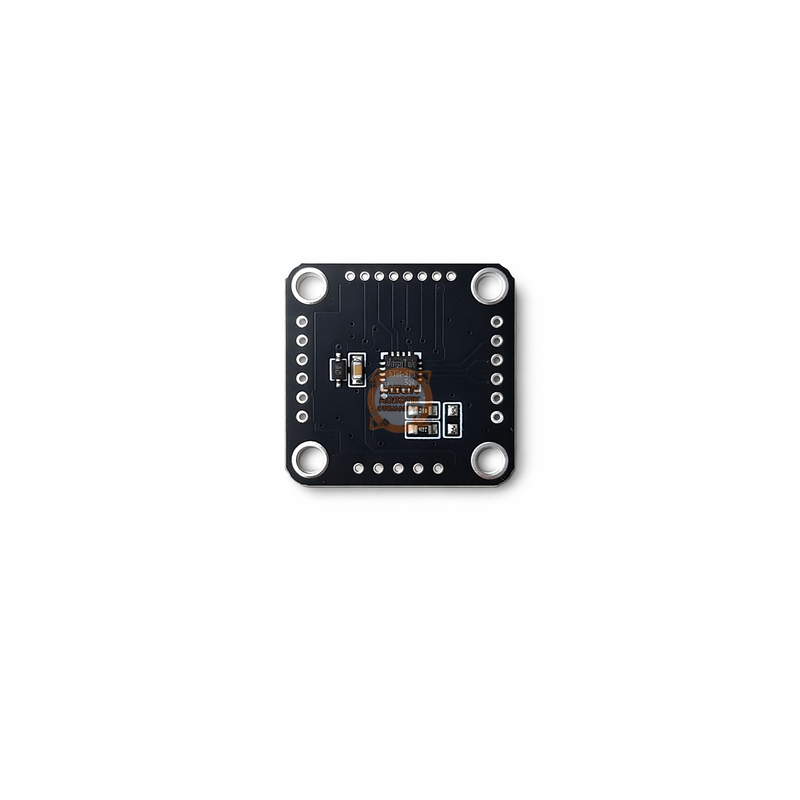

MT6701 Manyetik Encoder 14-Bit PWM ABZ SSI Açı Sensörü Modülü
MT6701 manyetik encoder, 0° ile 360° arasında temassız açı ölçümü yapan yüksek hassasiyetli bir sensör modülüdür. Döner sistemlerde açısal konumu algılayarak motor kontrolü, otomasyon ve robotik uygulamalarda güvenilir veri sağlar. PWM, ABZ, UVW ve SSI çıkış seçenekleri sayesinde farklı projelere kolayca entegre edilebilir.
320,69 ₺
Stok Kodu
sk1738
Fiyat
6,00 USD + KDV
Havale
311,07 TL
(%3,00 havale indirimi)
MT6701 Manyetik Encoder 14-Bit PWM ABZ SSI Açı Sensörü Modülü
Manyetik Encoder, diferansiyel Hall teknolojisi ile çalışan ve 0° ile 360° arasında mutlak açı ölçümü yapabilen gelişmiş bir encoder modülüdür. Döner mıknatısın hareketini yüksek hassasiyetle algılar, böylece motor konum takibi, hız kontrolü ve hassas açı geri bildirimi gereken sistemlerde etkili çözüm sunar. Manyetik Encoder yapısı sayesinde robotik sistemler, otomasyon projeleri ve elektronik kontrol uygulamalarında kararlı performans sağlar.
Bu ürün, yalnızca açı ölçmek için değil; aynı zamanda farklı haberleşme ve çıkış ihtiyaçlarını karşılamak için tasarlanmıştır. Manyetik Encoder modülü; ABZ ve UVW artımsal çıkış, PWM tabanlı mutlak açı çıkışı, analog çıkış ve SSI dijital arayüz desteği sunar. 14-bit dijital açı verisi sayesinde hassas konumlama gereken uygulamalarda başarılı sonuç verir.
Yüksek devir desteği ve düşük sistem gecikmesi ile öne çıkan Manyetik Encoder, 55.000 RPM’e kadar çalışabilmesi sayesinde hızlı döner mekanizmalarda da kullanılabilir. 3.3V ile 5V arası besleme desteği, geniş çalışma sıcaklığı aralığı ve dahili EEPROM yapısı sayesinde hem prototip projelerde hem de profesyonel uygulamalarda tercih edilir.
Kullanım Alanları
- Arduino projeleri
- Robotik sistemler
- Otomasyon panoları
- Elektronik devreler
- DIY projeler
- BLDC motor kontrol sistemleri
- Hassas konum ölçüm uygulamaları
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Model | MT6701 |
| Ürün Tipi | Manyetik açı sensörü / encoder modülü |
| Açı Ölçüm Aralığı | 0° – 360° |
| Çözünürlük | 14-Bit |
| Çalışma Voltajı | 3.3V – 5.0V |
| Çalışma Sıcaklığı | -40°C ~ 125°C |
| Tipik Doğrusal Hata | < 1° |
| Tam Sıcaklık Aralığında Hata | < 1.5° |
| Sistem Gecikmesi | 5 µs |
| Maksimum Dönme Hızı | 55.000 RPM |
| Dijital Arayüz | I²C / SSI |
| Çıkış Türleri | PWM, ABZ, UVW, Analog |
| ABZ Çözünürlüğü | 1–1024 çizgi ayarlanabilir |
| UVW Desteği | 1–16 kutup |
| Analog / PWM Çıkışı | 12-Bit |
| EEPROM | 1000+ programlama döngüsü |

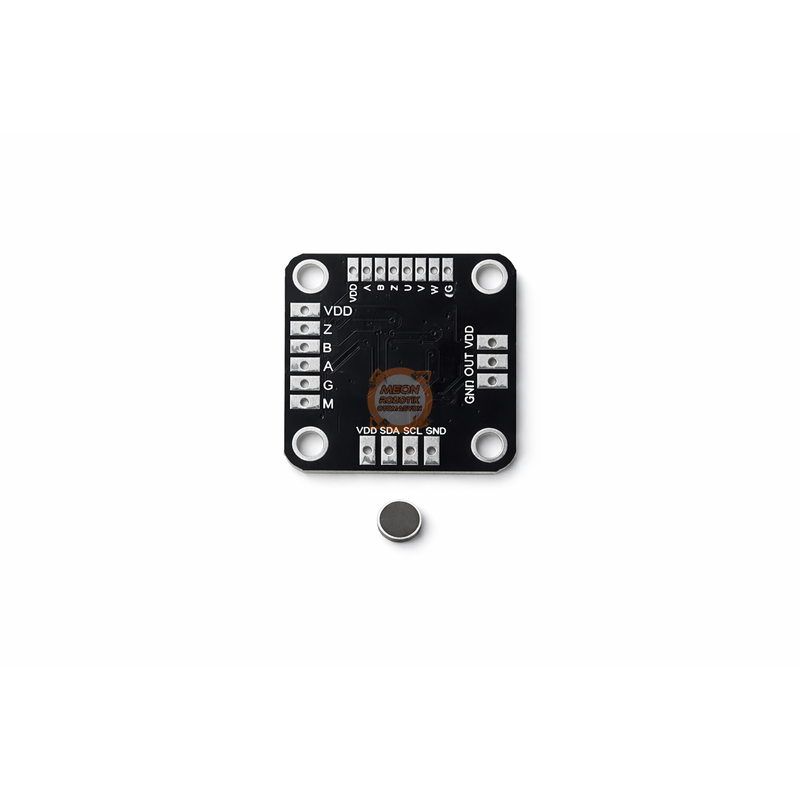

Paket İçeriği
- 1 Adet MT6701 Manyetik Encoder Modülü
- 1 Adet Mıknatıs

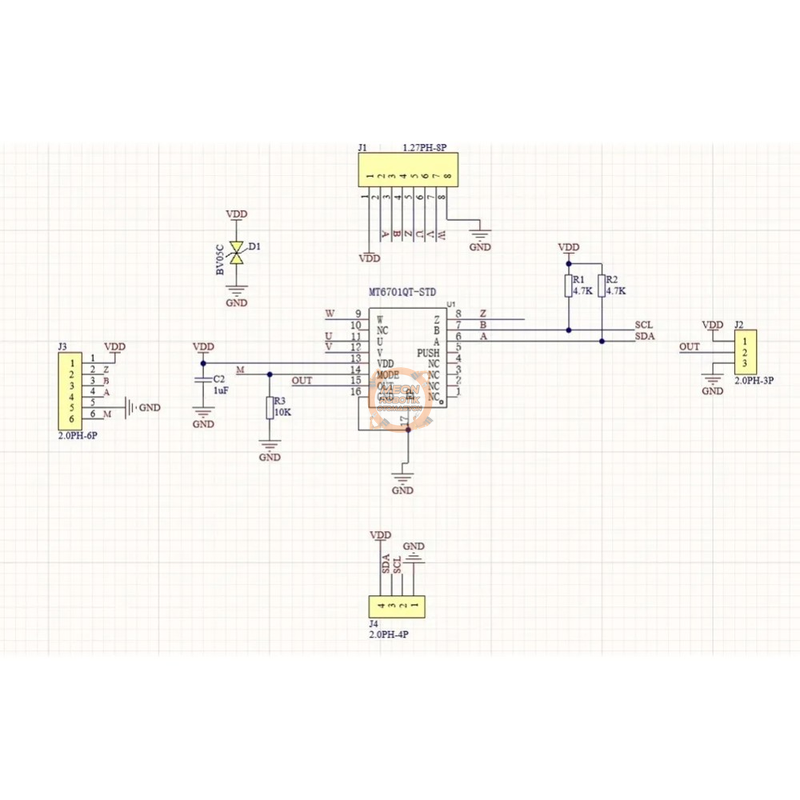

PCB Şeması
