Mini ENC28J60 Ethernet LAN Modülü

Mini ENC28J60 Ethernet LAN Modülü

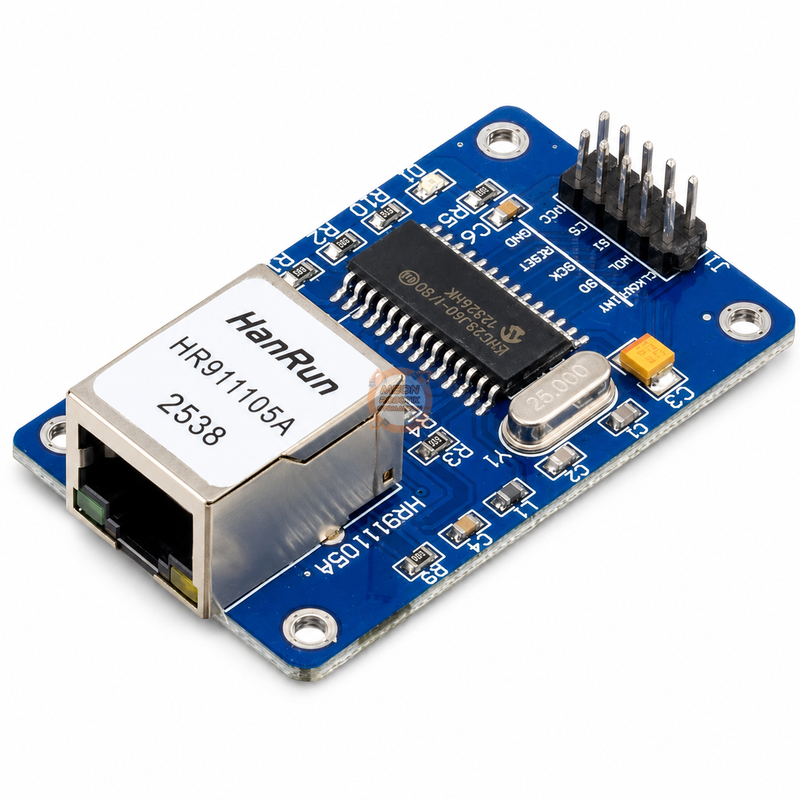

Mini ENC28J60, mikrodenetleyici tabanlı projelere kablolu Ethernet bağlantısı kazandırmak için kullanılan kompakt bir ağ modülüdür. SPI arayüzü üzerinden kontrol edilen modül, ENC28J60 Ethernet kontrolcüsü ve HanRun HR911105A RJ45 bağlantı soketi ile 10Base-T Ethernet haberleşmesi sağlar.

Mini ENC28J60, mikrodenetleyici ve gömülü sistem projelerine Ethernet ağ bağlantısı eklemek amacıyla kullanılan kompakt bir Ethernet LAN modülüdür. Modülün temelinde Microchip ENC28J60 bağımsız Ethernet kontrolcüsü bulunur ve ana kontrolcüyle SPI arayüzü üzerinden haberleşir. Kablolu ağ üzerinden veri aktarımı, uzaktan kontrol, veri toplama ve IoT uygulamalarında kullanılabilir.

ENC28J60 kontrolcüsü IEEE 802.3 uyumlu 10Base-T Ethernet desteğine, entegre MAC ve PHY birimine, Full Duplex ve Half Duplex çalışma desteğine sahiptir. SPI haberleşme arayüzü 20 MHz'e kadar saat hızını destekler. Kontrolcü 3,3 V sınıfında çalışır ve datasheet üzerinde 3,1–3,6 V çalışma gerilimi belirtilmiştir.

Bu Mini ENC28J60 modülünde görülen HanRun HR911105A ibaresi Ethernet kontrolcüsünü değil, kart üzerindeki RJ45 ağ soketinin modelini ifade eder. HanRun'ın resmi ürün bilgisinde HR911105A; tek portlu, entegre magnetik yapıya sahip 10/100 Base-T RJ45 bağlantı elemanı olarak tanımlanmaktadır. Ancak modülün ENC28J60 kontrolcüsü 10Base-T olduğundan ağ haberleşmesi 10 Mbps seviyesindedir.

Öne Çıkan Özellikler

• Microchip ENC28J60 Ethernet kontrolcüsü
• Kompakt mini kart yapısı
• 10Base-T Ethernet haberleşmesi
• SPI kontrol arayüzü
• Full Duplex ve Half Duplex desteği
• HanRun HR911105A RJ45 ağ soketi
• 3,3 V sınıfı çalışma gerilimi
• Mikrodenetleyici ve gömülü sistem projelerine uygun yapı

Kullanım Alanları

• Mikrodenetleyici tabanlı Ethernet projeleri
• IoT ve ağ bağlantılı cihazlar
• Uzaktan kontrol sistemleri
• Ethernet üzerinden veri toplama
• Gömülü sistemler
• Otomasyon ve ağ haberleşme projeleri

Teknik Özellikler

Paket İçeriği

• 1 adet Mini ENC28J60 Ethernet LAN Modülü
