MC4 Konnektör Y Tipi 2’li Kablolu Güneş Paneli Paralel Bağlantı Seti

MC4 Konnektör Y Tipi 2’li Kablolu Güneş Paneli Paralel Bağlantı Seti

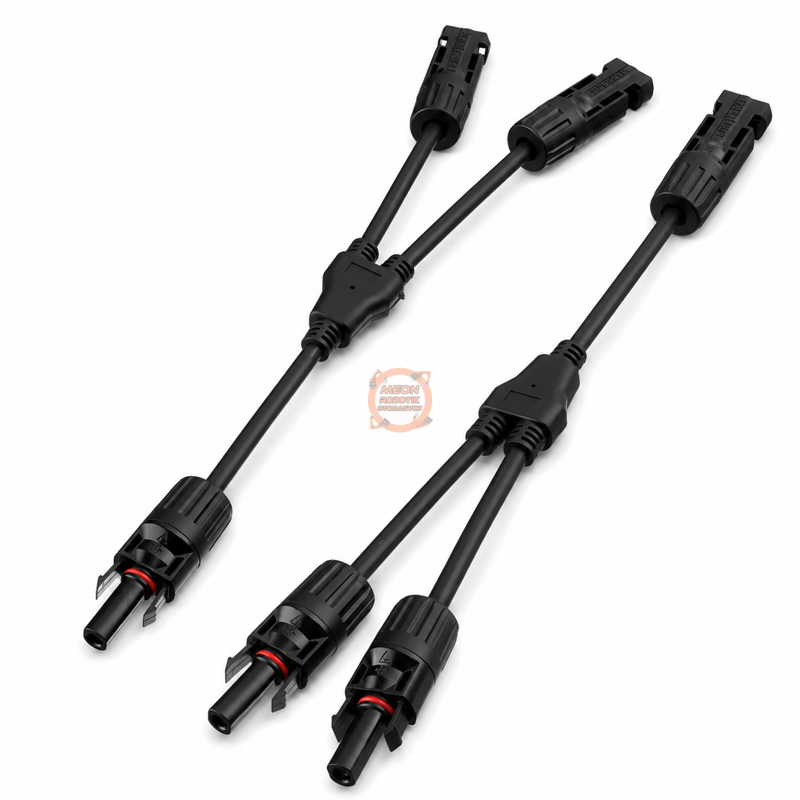

MC4 konnektör, iki güneş panelini paralel bağlamak ve panellerin pozitif ve negatif hatlarını düzenli şekilde birleştirmek için kullanılan Y tipi kablolu bağlantı setidir. Ürün, bir tarafında tekli MC4 bağlantısı, diğer tarafında ise çiftli MC4 bağlantısı bulunan iki ayrı Y parçadan oluşur. Bu yapı, güneş paneli bağlantılarında ek kablo birleştirme işlemlerini azaltarak daha pratik bir kurulum sağlar.

MC4 konnektör, güneş panellerinin kablo bağlantılarını paralel olarak birleştiren pasif bir solar bağlantı elemanıdır. Set içerisindeki parçalardan biri pozitif, diğeri negatif hattın bağlantısını tamamlar. Böylece iki panelden gelen bağlantılar tek pozitif ve tek negatif hat üzerinde toplanabilir.

Y tipi kablolu tasarımı sayesinde bağlantı noktaları daha düzenli hale gelir. Geçmeli MC4 bağlantı yapısı, uygun MC4 uçlara sahip panel ve solar kablolarla kolayca eşleştirilebilir. MC4 konnektör, özellikle iki panelin paralel bağlanacağı küçük ve orta ölçekli güneş enerjisi uygulamalarında pratik bir çözüm sunar.

Kullanım Alanları

• Güneş panellerinin paralel bağlantısı
• Solar şarj kontrol cihazı sistemleri
• İnverter bağlantı hatları
• Karavan ve tekne güneş enerjisi sistemleri
• Off-grid solar uygulamalar
• Fotovoltaik panel kurulumları
• Hobi ve DIY güneş enerjisi projeleri

Öne Çıkan Özellikler

• İki adet Y tipi kablolu bağlantı parçasından oluşur.
• Pozitif ve negatif panel hatlarının paralel bağlantısını tamamlar.
• Bir tarafta tekli, diğer tarafta çiftli MC4 bağlantı yapısı bulunur.
• Kablo ekleme ve birleştirme işlemlerini kolaylaştırır.
• MC4 bağlantılı solar sistemlerle kullanıma uygundur.
• Tak-çıkar yapısı sayesinde pratik kurulum sağlar.

Teknik Özellikler

Paket İçeriği

• 1 adet pozitif hat için Y tipi kablolu MC4 konnektör
• 1 adet negatif hat için Y tipi kablolu MC4 konnektör

MC4 Y Tipi 2’li Paralel Bağlantı Seti Nasıl Bağlanır?

MC4 Y tipi bağlantı seti, iki güneş panelinin paralel olarak bağlanmasını sağlar. Paralel bağlantıda panellerin çalışma gerilimi yaklaşık olarak aynı kalırken üretebilecekleri akım değerleri toplanır. Bu nedenle bağlantı yapılacak şarj kontrol cihazı, inverter ve kablolar toplam akıma uygun olmalıdır.

Bağlantı Şeması

1. Panel (+) ─────┐
                  ├── Pozitif Y Konnektörü ── Sistem (+)
2. Panel (+) ─────┘

1. Panel (-) ─────┐
                  ├── Negatif Y Konnektörü ── Sistem (-)
2. Panel (-) ─────┘

Bağlantı Adımları:

1. Sistemin enerjisini kesin

Bağlantıya başlamadan önce şarj kontrol cihazını veya inverteri kapatın. Paneller ışık aldığı sürece elektrik üretmeye devam edeceğinden panel yüzeylerini opak bir örtüyle kapatın veya işlemi doğrudan güneş ışığının olmadığı bir ortamda gerçekleştirin.

2. Panel kablolarının kutuplarını belirleyin

Her iki panel üzerindeki pozitif (+) ve negatif (-) kabloları kontrol edin. Yalnızca konnektörün erkek veya dişi görünümüne bakarak kutup belirlemeyin; panel etiketi, kablo işaretleri ve + / - sembolleri esas alınmalıdır.

3. Pozitif uçları birleştirin

İki güneş panelinin pozitif (+) MC4 uçlarını, set içerisindeki uygun pozitif Y konnektörünün iki girişine bağlayın.

Konnektörleri birbirine doğru bastırın ve kilitlenme sesini duyana kadar ilerletin.

4. Negatif uçları birleştirin

İki panelin negatif (-) MC4 uçlarını, diğer Y konnektörünün iki girişine bağlayın.

Pozitif ve negatif panel uçlarını aynı Y konnektörü üzerinde kesinlikle birleştirmeyin. Bu durum kısa devreye ve ekipman hasarına neden olabilir.

5. Ortak çıkışları sisteme bağlayın

Y konnektörlerinden çıkan iki ortak kabloyu şu şekilde bağlayın:

• Pozitif Y çıkışı → Şarj kontrol cihazı veya inverterin PV+ girişine
• Negatif Y çıkışı → Şarj kontrol cihazı veya inverterin PV- girişine

6. Son kontrolleri yapın

Enerji vermeden önce:

• Pozitif ve negatif kutupların doğru bağlandığını,
• MC4 konnektörlerinin tamamen kilitlendiğini,
• Kablolarda ezilme veya iletken açıklığı bulunmadığını,
• Toplam panel akımının kablo ve cihaz kapasitesini aşmadığını kontrol edin.

Bağlantıların doğruluğu bir multimetre ile kontrol edildikten sonra panel örtüleri kaldırılabilir ve sistem devreye alınabilir.

Önemli Uyarılar

• Paralel bağlanacak panellerin nominal gerilim değerleri mümkün olduğunca aynı olmalıdır.
• İki panel paralel bağlandığında gerilim yaklaşık olarak değişmez, akım kapasitesi ise toplanır.
• Panel akımlarının toplamı; Y konnektörünün, bağlantı kablosunun, sigortanın ve şarj kontrol cihazının izin verdiği değeri aşmamalıdır.
• Farklı üreticilere ait ve birbirleriyle tam uyumlu olmayan MC4 tipi konnektörlerin birlikte kullanılması temas direnci, ısınma ve güvenlik sorunlarına yol açabilir.
• Konnektörleri elektrik akımı geçerken ayırmayın veya birleştirmeyin.
• Dış ortam bağlantılarında konnektörlerin tam kilitlenmiş ve su girişine karşı uygun şekilde korunmuş olması gerekir.
• Sistem tasarımına ve panel üreticisinin şartlarına bağlı olarak her panel kolunda uygun değerli DC sigorta kullanılması gerekebilir.
• Kurulum konusunda yeterli deneyim bulunmuyorsa bağlantı yetkili bir elektrikçi veya güneş enerjisi sistemi uzmanı tarafından yapılmalıdır.
