MC4 Konnektör 30A 1000V Güneş Paneli Erkek Dişi Set
MC4 konnektör, güneş paneli kabloları arasında güvenli ve sökülebilir DC bağlantı kurmak için kullanılan erkek-dişi solar bağlantı setidir. Güneş panellerinden üretilen elektrik enerjisinin kablolar arasında iletilmesini sağlar. Çatı tipi güneş enerjisi sistemleri, karavanlar, tekneler ve off-grid solar projelerde kullanılır.
47,64 ₺
Stok Kodu
sk1883
Fiyat
0,85 USD + KDV
Havale
46,21 TL
(%3,00 havale indirimi)
MC4 Konnektör 30A 1000V Güneş Paneli Erkek Dişi Set

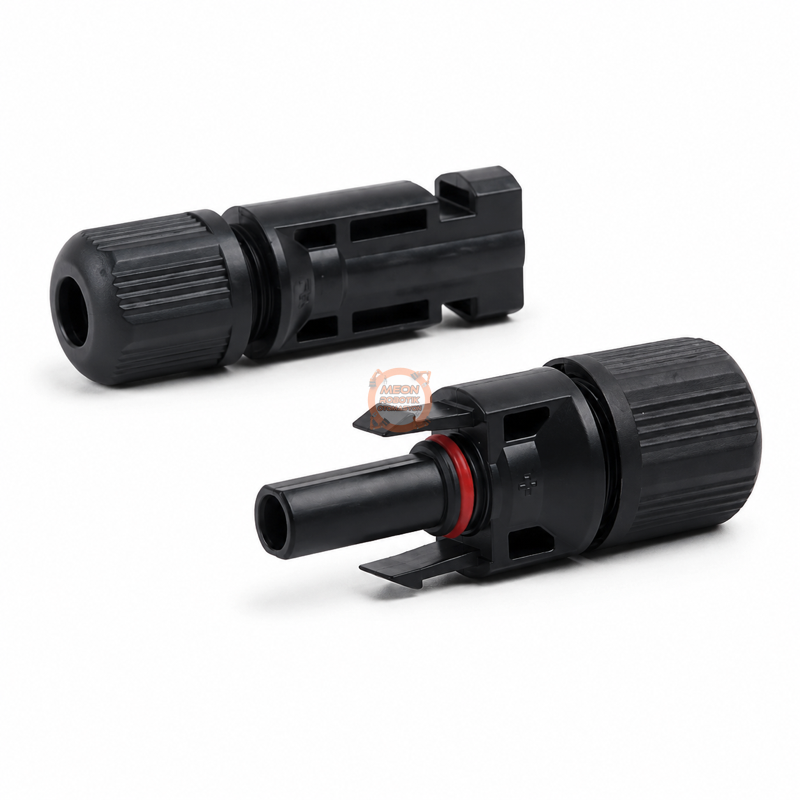

MC4 konnektör, güneş paneli ve fotovoltaik sistem kablolarını güvenli şekilde birbirine bağlamak için kullanılan erkek-dişi solar bağlantı setidir. Birbiriyle eşleşen iki konnektör gövdesi ile bir adet pim ve bir adet soket metal kontak içerir. Parçalar kablolara monte edilip birbirine geçirildiğinde kilitli ve düzenli bir DC bağlantı meydana gelir.
MC4 konnektör, güneş enerjisi sistemlerinde solar kabloların birbirine bağlanmasını sağlayan kutuplu bir bağlantı elemanıdır. Kilitli gövde yapısı, konnektörlerin kullanım sırasında istem dışı ayrılmasını önlemeye yardımcı olur.
Metal pim ve soket kontaklar, kablo uçlarına uygun bir MC4 sıkma pensesiyle krimplenir. Krimpleme işleminin ardından kontaklar konnektör gövdelerinin içine yerleştirilir. Arka kapaklar sıkıldığında kablo sabitlenir ve bağlantı noktası dış ortam şartlarına karşı korunur.
30 A akım ve 1000 V DC gerilim değerine sahip olan MC4 konnektör, 2,5 mm², 4 mm² ve 6 mm² kesitli solar kablolarla kullanılabilir. UV ışınlarına dayanıklı gövdesi ve kalay kaplı bakır kontakları sayesinde güneş paneli bağlantılarında uzun süreli kullanım için uygun bir yapı sunar.
Kullanım Alanları
- Güneş paneli kablo bağlantıları
- Çatı tipi fotovoltaik sistemler
- Karavan ve tekne solar sistemleri
- Off-grid güneş enerjisi projeleri
- Solar şarj kontrol cihazı bağlantıları
- Panel ve invertör arasındaki DC bağlantılar
- Güneş enerjili pompa sistemleri
- Solar aydınlatma uygulamaları
Öne Çıkan Özellikler
- Erkek ve dişi konnektör gövdesinden oluşan set
- Pim ve soket metal kontaklar pakete dahildir
- Kilitli ve kutuplu bağlantı yapısı
- 30 A akım kapasitesi
- 1000 V DC gerilim desteği
- 2,5–6 mm² solar kablo uyumluluğu
- Krimpleme yöntemiyle kablo montajı
- UV ışınlarına dayanıklı gövde
- Dış ortam kullanımına uygun yapı
- Düşük bağlantı direnci
Teknik Özellikler
| Özellik |
Değer |
|---|---|
| Ürün Tipi | Güneş paneli bağlantı konnektörü |
| Konnektör Yapısı | Birbirine bağlanan iki parçalı set |
| Bağlantı Tipi | Erkek ve dişi MC4 uyumlu |
| Akım Kapasitesi | 30 A |
| Maksimum Gerilim | 1000 V DC |
| Uyumlu Kablo Kesiti | 2,5 mm² / 4 mm² / 6 mm² |
| Koruma Sınıfı | IP67, bağlantı doğru şekilde tamamlandığında |
| Bağlantı Direnci | ≤0,5 mΩ |
| Çalışma Sıcaklığı | -40°C ile +90°C |
| Gövde Malzemesi | UV dayanımlı PPO |
| Kontak Malzemesi | Kalay kaplı bakır |
| Metal Kontak Tipi | 1 adet pim ve 1 adet soket |
| Kontak Montajı | Krimpleme |
| Kilitleme Tipi | Geçmeli ve otomatik kilitlemeli |
| Kullanım Alanı | Fotovoltaik ve güneş enerjisi sistemleri |
Paket İçeriği
- 1 Adet MC4 konnektör gövdesi
- 1 Adet karşılık MC4 konnektör gövdesi
- 1 Adet metal pim kontak
- 1 Adet metal soket kontak

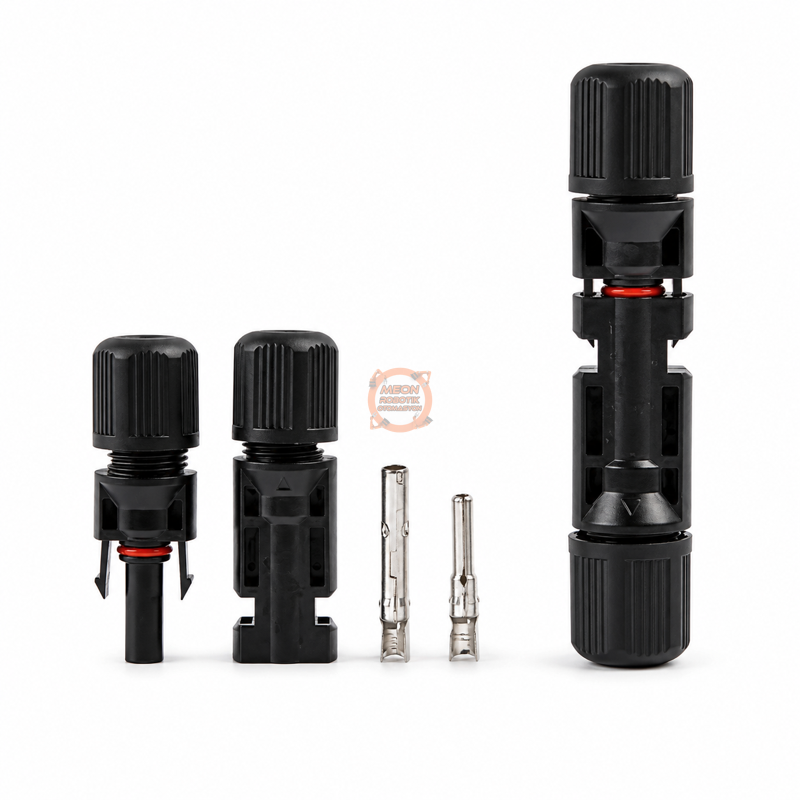

Sağdaki birleştirilmiş ürün görünümü, montaj sonrasını göstermek amacıyla verilmiştir ve paket içeriğinde ayrıca üçüncü bir konnektör bulunmamaktadır.
Montaj Bilgisi
Solar kablonun dış izolasyonu uygun uzunlukta soyulur. Kablo iletkeni, paket içerisindeki metal kontağın krimp bölümüne yerleştirilerek MC4 sıkma pensesiyle sabitlenir. Krimplenen kontak ilgili konnektör gövdesine itilerek kilitlenir ve arka sıkma kapağı kapatılır.
İki konnektör gövdesi birbirine geçirildiğinde bağlantı tamamlanır. Konnektörler elektrik yükü altındayken takılmamalı veya sökülmemelidir. Sağlam ve düşük dirençli bağlantı için uygun solar kablo ve krimp pensesi kullanılmalıdır.
