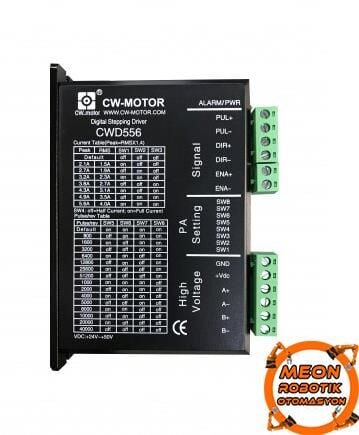

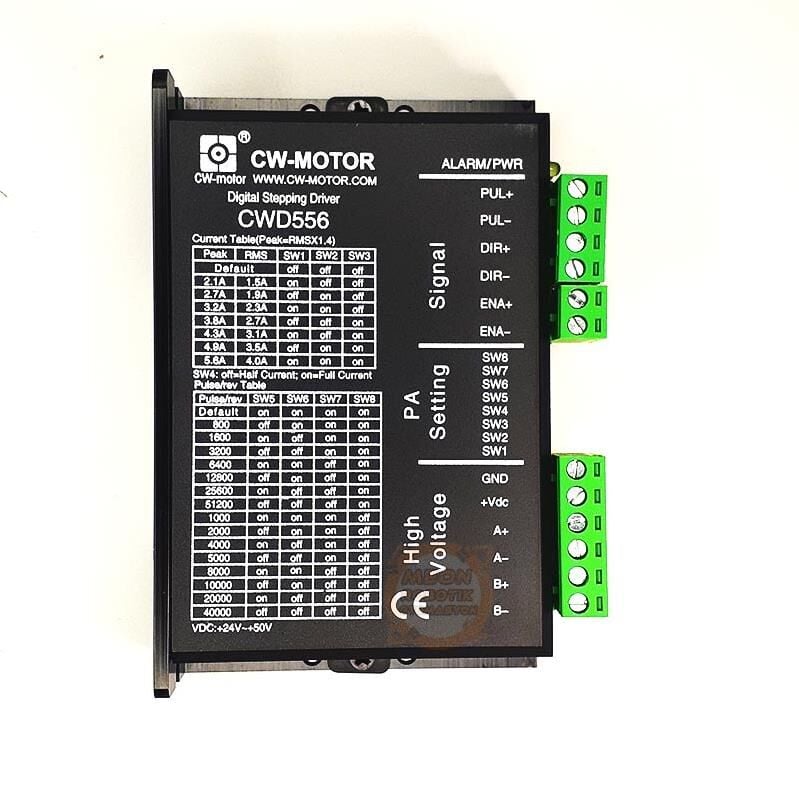

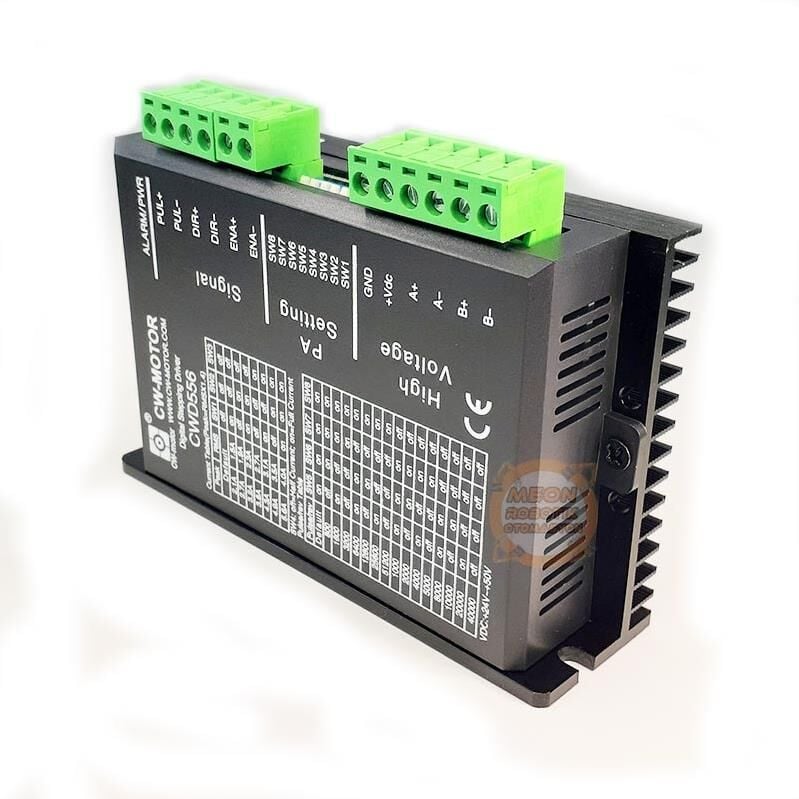

M542 Step Motor Sürücü (CWD556)

Ürün Kodu: CWD556

Faz : 2

Voltaj : 24VDC ~ 50VDC

Akım : 1.5A ~ 5.6A

Uygulama alanları: Nema 17, Nema 23, Nema 34 Motorlarda yaygın olarak kullanılır.

2 Faz Step Motor Sürücü M542 Cwd556 Açıklamalar:

-Jumper ayarı yapılırken,sürücü kapalı olduğunda yapılmalıdır. Aksi halde sürücü zarar görür.

-Amper ayarı yapılırken,motor amper değerini sürücüdeki RMS ayarına denk getiriniz.

-Sürücülerin bulunduğu elektrik panosun metal kısmına mutlaka TOPRAKLAMA yapılmalıdır.

-Sürücülere Amper verilmeden önce mutlaka NÖTR ve TOPRAK kabloları arasına ölçüm cihazı girilerek voltaj kontrolü yapılmalıdır. İdeal durum sıfır volt olmasıdır.

-PLC, Arduino, Eksen kontrol kartı veya özel tasarımlı kartlarda mutlaka PULSE ve DIR sinyalleri 5V olarak gönderilmelidir. 5 Volt üzeri sinyal çıkışlı cihazlarda eksi veya artı sürmede tek tek dağıtılacak PULSE ve DIR sinyal çıkış kablolarına direnç girilmelidir. Örnek 24Volt çıkış için gereken direnç 1,8K? dur.

Step motor sürücüsünü seçerken dikkat edilmesi gereken başlıca hususlar, gerekli tork ve doğruluktur. Tork, step motor boyutunun bir faktörüdür. Burada sürücü,motorun ihtiyaç duyduğu adım akımını üretebilecek kapasiteye sahip olmalıdır. Doğruluk, ya küçük adımlar ya da kıvrımlı bir dişli takımı gerektirir. Uyumlu bir adım açısı motoru ve mikro adım sürücüsü seçmek bu denklemin kritik bir parçasıdır.  Eksenin hedef konumuna ulaşması için adımların uygun sırada ve büyüklükte oluşturulması gerekir. Motor, her darbede aynı adım açısıyla ilerleyecektir.
