LilyPad Arduino ATmega328P Geliştirme Kartı - Arduino Uyumlu

LilyPad Arduino ATmega328P Geliştirme Kartı - Arduino Uyumlu

LilyPad Arduino, ATmega328P mikrodenetleyici tabanlı, özellikle giyilebilir elektronik ve e-tekstil uygulamaları için geliştirilmiş dikilebilir bir geliştirme kartıdır. Arduino bootloader yapısı sayesinde Arduino IDE üzerinden programlanabilir. Dairesel ve ince kart tasarımı; kıyafet, çanta, kumaş ve benzeri yüzeylere iletken iplik kullanılarak entegre edilmesini kolaylaştırır.

Kartın çevresinde yer alan geniş bağlantı noktaları, elektronik bileşenlerin lehimleme yanında iletken iplikle bağlanmasına olanak tanır. LilyPad Arduino üzerinde ATmega328 tabanlı mikrodenetleyici bulunur ve 14 dijital giriş/çıkış ile 6 analog giriş bağlantısı sunar. Dijital bağlantıların 6 adedi PWM çıkışı olarak kullanılabilir.

Kart üzerinde doğrudan USB bağlantısı bulunmadığından bilgisayar üzerinden program yüklemek için uygun bir FTDI / USB-Serial dönüştürücü kullanılması gerekir. LilyPad Arduino, kompakt ve düşük profilli yapısıyla klasik geliştirme kartlarının uygun olmadığı giyilebilir projelerde kullanılabilir.

Öne Çıkan Özellikler

• ATmega328P tabanlı mikrodenetleyici
• Arduino bootloader ile programlanabilir yapı
• Arduino IDE ile kullanılabilir
• 14 adet dijital giriş/çıkış
• 6 adet analog giriş
• 6 adet PWM kanalı
• FTDI üzerinden programlama
• Dikilebilir geniş bağlantı pedleri
• Yaklaşık 50 mm dış çap
• 0,8 mm ince PCB yapısı
• Giyilebilir elektronik ve e-tekstil uygulamalarına uygun tasarım

Kullanım Alanları

• Giyilebilir elektronik projeleri
• Akıllı kıyafet uygulamaları
• E-tekstil projeleri
• LED kontrollü kıyafet ve kostümler
• Kumaş üzerine yerleştirilen sensör uygulamaları
• Çanta ve tekstil tabanlı elektronik projeler
• Eğitim ve Arduino projeleri
• İletken iplikle oluşturulan elektronik devreler

Teknik Özellikler

Elektriksel ve Bağlantı Bilgileri

LilyPad Arduino bilgisayara doğrudan USB kablosu ile bağlanmaz. Program yüklemek için kart üzerindeki programlama bağlantısına uygun FTDI / USB-Serial dönüştürücü kullanılır. Güç bağlantısı kart üzerindeki pozitif ve negatif dikilebilir bağlantı noktalarından yapılabilir.

Boyutlar ve Yapı

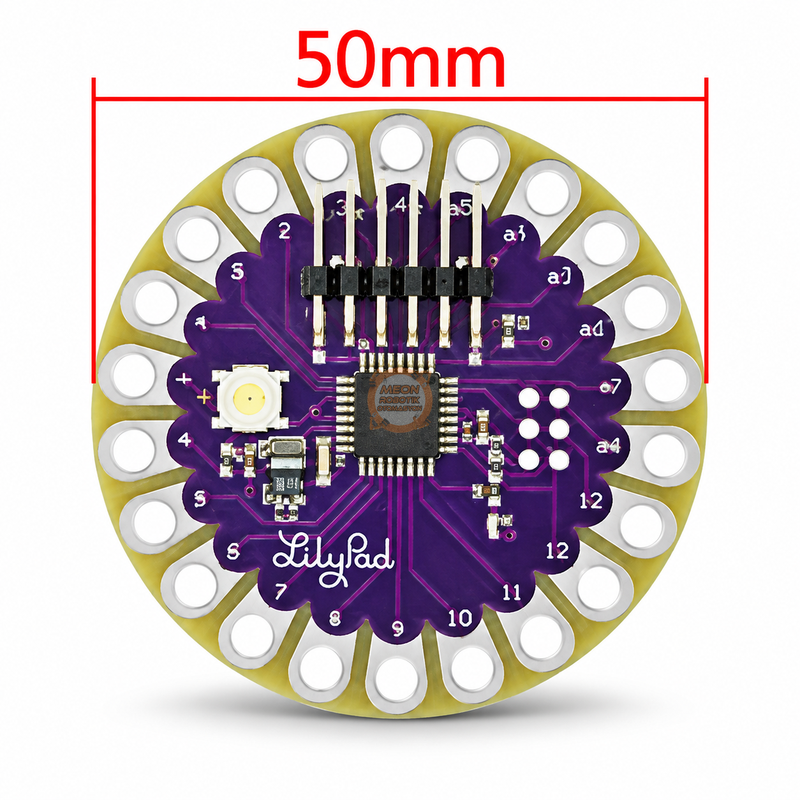

Kart yaklaşık 50 mm dış çapa ve 0,8 mm PCB kalınlığına sahiptir. Yuvarlak, düşük profilli tasarım ve kart çevresindeki geniş bağlantı pedleri kumaş tabanlı uygulamalarda montajı kolaylaştırır.
