Kızılötesi verici KY-005, elektronik sistemlerde kızılötesi ışık aracılığıyla sinyal iletmek için kullanılan, IR LED tabanlı bir verici modülüdür. Mikrodenetleyiciler tarafından oluşturulan kontrol sinyallerini kızılötesi ışık darbelerine dönüştürerek uyumlu IR alıcılara komut gönderilmesini sağlar. Arduino, Raspberry Pi ve diğer mikrodenetleyici tabanlı uzaktan kontrol projelerinde kullanılabilir.

KY-005 modülü, insan gözünün algılayamadığı 940 nm dalga boyunda kızılötesi ışık üretir. Modül üzerindeki IR LED'in ileri yön gerilimi 1,1 V, ileri yön akımı ise 20 mA olarak belirtilmiştir. Farklı kontrol gerilimleriyle kullanımda LED akımını sınırlamak amacıyla uygun seri direnç kullanılması gerekir.

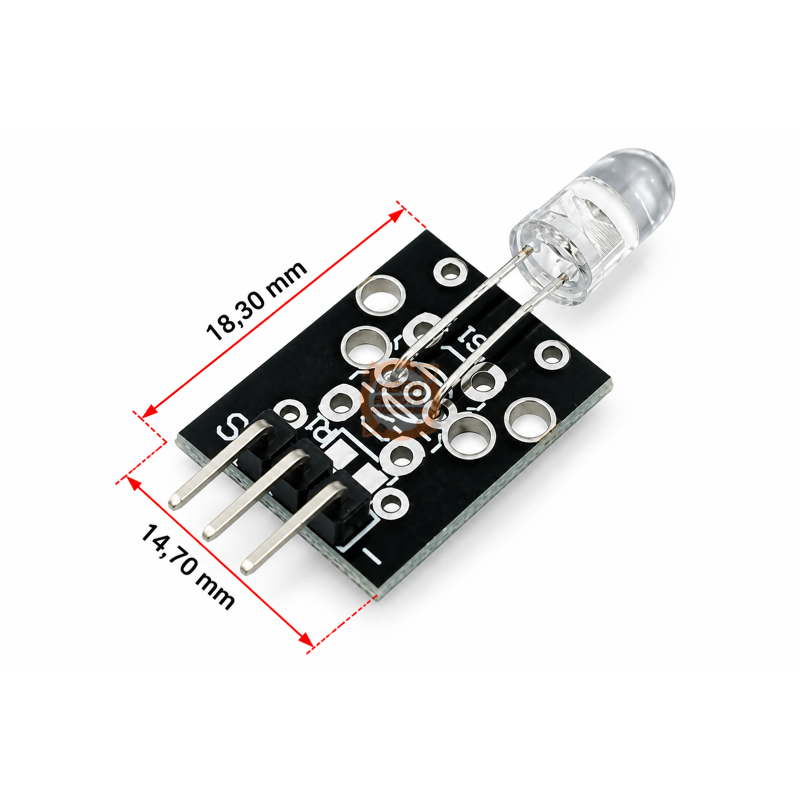

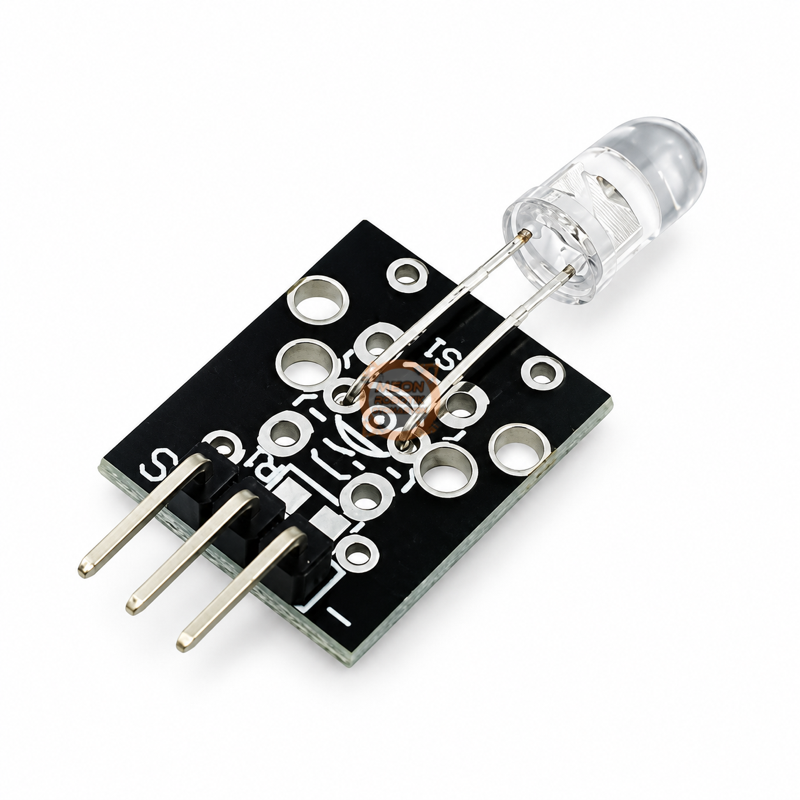

Üzerinde bulunan üç bağlantı pini, sinyal iletimi ve toprak bağlantısı için kullanılır. Devre kartı üzerinde seri direncin doğrudan lehimlenebileceği bir bağlantı alanı da bulunmaktadır.

KY-005 kızılötesi verici modülü, KY-022 kızılötesi alıcı modülüyle birlikte kullanılarak temel bir IR haberleşme sistemi oluşturulmasına yardımcı olur. Arduino IRremote kütüphanesi aracılığıyla farklı kızılötesi komutlar gönderilebilir.

Basit LED kontrol deneylerinden yazılımla yönetilen uzaktan kumanda uygulamalarına kadar çeşitli projelerde değerlendirilebilir. Kompakt devre kartı yapısı ve doğrudan mikrodenetleyici bağlantısına uygun pinleriyle eğitim, prototipleme ve elektronik geliştirme çalışmalarında kullanılabilecek bir modüldür.

Öne Çıkan Özellikler

• 940 nm kızılötesi LED: İnsan gözüyle görülemeyen kızılötesi ışık yayar.
• IR sinyal gönderimi: Mikrodenetleyici tarafından oluşturulan kızılötesi komutların iletilmesini sağlar.
• 3 pinli bağlantı: Sinyal, GND ve direnç bağlantısı için ayrı terminaller bulunur.
• Arduino desteği: Arduino IRremote kütüphanesiyle kızılötesi komut gönderme uygulamalarında kullanılabilir.
• Raspberry Pi desteği: GPIO üzerinden kızılötesi verici uygulamalarına uygundur.
• Seri direnç bağlantısı: Modül PCB'sine uygun akım sınırlama direnci lehimlenebilir.
• KY-022 ile birlikte kullanım: Kızılötesi gönderici ve alıcı sistemi oluşturulabilir.
• Prototip geliştirme: Elektronik eğitim, uzaktan kontrol ve mikrodenetleyici projelerinde kullanılabilir.

Kullanım Alanları

• Arduino ile kızılötesi uzaktan kumanda projeleri
• Raspberry Pi tabanlı IR kontrol uygulamaları
• Kızılötesi veri ve komut gönderme sistemleri
• KY-022 alıcı modülüyle IR haberleşme deneyleri
• Televizyon ve benzeri IR kontrollü cihazlar için uzaktan kumanda uygulamaları
• Mikrodenetleyici programlama ve elektronik eğitim projeleri
• Kızılötesi ışık ile nesne algılama sistemlerinin verici tarafı
• DIY elektronik ve prototip geliştirme çalışmaları

Teknik Özellikler

Pin Bağlantıları ve İşlevleri

KY-005 modülünde üç adet bağlantı pini bulunmaktadır. Bağlantı işlevleri aşağıdaki tabloda gösterilmiştir.

Önemli: Orta pinin (Pin 2) dirençli bağlantı olarak kullanılabilmesi için kart üzerindeki ilgili alana uygun seri direncin lehimlenmiş olması gerekir. Direncin bulunmadığı bağlantılarda LED akımını sınırlayacak harici direnç kullanılmalıdır.

Elektriksel ve Bağlantı Bilgileri

KY-005 modülündeki IR LED'in ileri yön gerilimi 1,1 V, ileri yön akımı 20 mA'dir. Bu değerler LED'in elektriksel özellikleridir; modüle doğrudan uygulanabilecek besleme gerilimi olarak değerlendirilmemelidir.

Joy-IT teknik dokümanında, mikrodenetleyici çıkış gerilimine göre aşağıdaki seri direnç değerleri verilmiştir.

Bu dirençler, IR LED üzerinden geçen akımı sınırlandırmak amacıyla kullanılır. Mikrodenetleyicinin çıkış özellikleri ve devredeki bağlantı yöntemi dikkate alınmalıdır.

Arduino ile Kullanımı

KY-005 modülü, Arduino kartlarıyla kızılötesi komut gönderme uygulamalarında kullanılabilir. Arduino IRremote kütüphanesi kullanılarak IR LED'in belirlenen protokole uygun sinyal göndermesi sağlanabilir.

Ekli teknik dokümandaki Arduino örneğinde aşağıdaki bağlantılar kullanılmıştır:

Belirtilen D3 ve D9 çıkışları, teknik dokümandaki eski IRremote örneğine aittir. Güncel kütüphane sürümlerinde kullanılacak sinyal çıkışı, kart ve yazılım yapılandırmasına göre belirlenmelidir.

KY-005 ile gönderilen kızılötesi sinyaller, uygun bir IR alıcı modül tarafından alınabilir. Örneğin KY-022 alıcı modülü, gönderilen sinyallerin algılanması ve işlenmesi için kullanılabilir.

Raspberry Pi ile Kullanımı

KY-005 kızılötesi verici, Raspberry Pi'nin GPIO bağlantıları üzerinden kontrol edilebilir. Böylece yazılımla yönetilen kızılötesi kumanda uygulamaları geliştirilebilir.

Ekli teknik kılavuzda verilen Raspberry Pi bağlantı örneği:

Bu bağlantılar teknik kılavuzdaki örnek yapılandırmaya aittir. Güncel Raspberry Pi işletim sistemi ve kullanılan IR yazılımına göre GPIO yapılandırması değişebilir.

KY-005 Nasıl Çalışır?

Kızılötesi verici, mikrodenetleyici tarafından oluşturulan elektriksel kontrol sinyallerine bağlı olarak IR LED üzerinden kızılötesi ışık yayar.

Çalışma sürecinde mikrodenetleyici, belirlenen komutları uygun zamanlamalarla gönderir. Verici üzerindeki LED bu kontrol sinyallerine göre ışık darbeleri üretir. Uyumlu kızılötesi alıcı, gelen darbeleri algılayarak kontrol sisteminin sinyali işlemesine yardımcı olur.

Kızılötesi haberleşmede kullanılan NEC ve RC5 gibi protokoller, uygun yazılım kütüphaneleriyle oluşturulabilir. Modülün kendisi kod çözme veya kızılötesi sinyal alma işlevi gerçekleştirmez.

Kullanım ve Bağlantı Notları

• Modüldeki IR LED için uygun akım sınırlama direnci kullanılmalıdır.
• PCB üzerinde direnç bulunmuyorsa orta pinin direnç koruması sağladığı varsayılmamalıdır.
• Modül kızılötesi sinyal göndermek amacıyla kullanılır; sinyal almak için ayrıca IR alıcı gereklidir.
• 940 nm kızılötesi ışık insan gözüyle doğrudan görülemez. LED'in görünür ışık yaymaması tek başına arıza göstergesi değildir.
• Arduino IRremote kütüphanesinde kullanılacak kontrol pini, kütüphane sürümüne ve geliştirme kartına göre kontrol edilmelidir.
• Uzaktan kumanda uygulamalarında gönderilecek komutların alıcı cihaz tarafından desteklenen protokole uygun olması gerekir.
