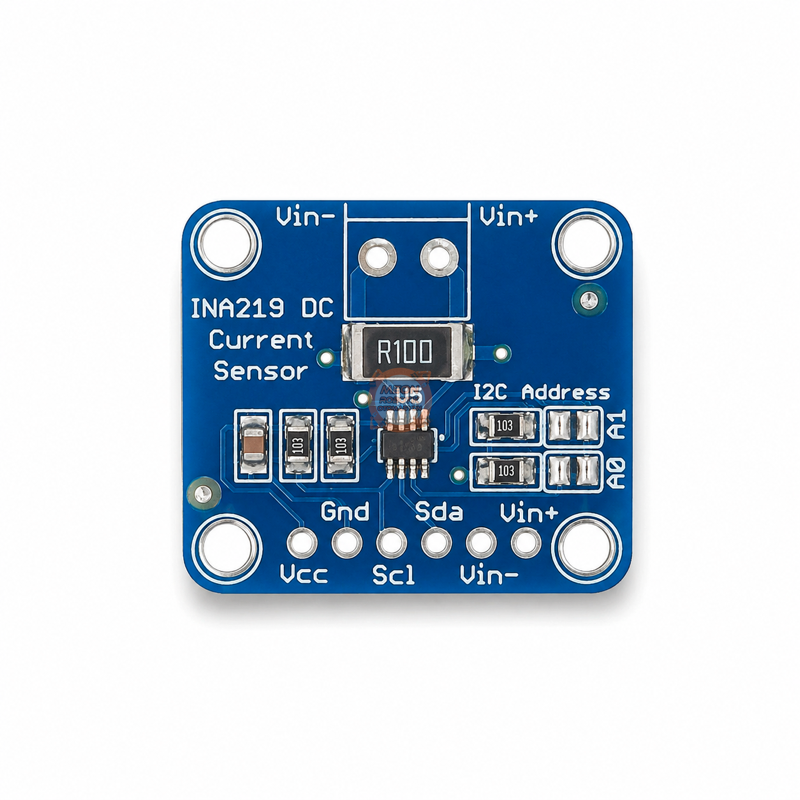

INA219 I2C Çift Yönlü Akım 25.5ve Voltaj Sensörü Modülü ±3.2A 26V
INA219 Sensörü, I2C haberleşmesi üzerinden akım, voltaj ve güç takibi yapmak için kullanılan çift yönlü ölçüm modülüdür. 26 V DC'ye kadar bara gerilimi ve ±3.2 A'ya kadar akım ölçümü sayesinde batarya, güç kaynağı ve elektronik devrelerin enerji tüketiminin izlenmesinde kullanılabilir.
144,01 ₺
Stok Kodu
sk2110
Fiyat
2,50 USD + KDV
Havale
139,69 TL
(%3,00 havale indirimi)
INA219 Sensörü I2C Çift Yönlü Akım ve Voltaj Ölçüm Modülü 26V ±3.2A
INA219 Sensörü, elektronik sistemlerde akım ve voltaj değerlerini dijital olarak takip etmek için kullanılan I2C haberleşmeli ölçüm modülüdür. Modül, devre hattındaki şönt direnç üzerinde oluşan gerilim farkını ölçerek çift yönlü akım takibi yapılmasını sağlar. Batarya sistemleri, güç tüketimi ölçümleri, güç kaynakları ve mikrodenetleyici tabanlı elektronik projelerde kullanılabilir.
Kart üzerinde bulunan 0.1 Ω ±%1 2 W şönt direnç ile ±320 mV diferansiyel ölçüm aralığında ±3.2 A'ya kadar akım ölçümü gerçekleştirilebilir. Dahili 12 bit ADC ile ±3.2 A aralığında yaklaşık 0.8 mA akım çözünürlüğü elde edilebilir.
INA219, akım bilgisinin yanında bara gerilimini de ölçebilir ve kalibrasyon sonrasında güç değerinin hesaplanmasını destekler. I2C haberleşmesi sayesinde ölçüm verileri mikrodenetleyici veya kontrol kartına dijital olarak aktarılabilir.
Öne Çıkan Özellikler
- I2C haberleşme desteği
- Çift yönlü akım ölçümü
- ±3.2 A'ya kadar akım ölçüm aralığı
- 26 V DC'ye kadar bara gerilimi ölçümü
- Yaklaşık 0.8 mA akım çözünürlüğü
- Dahili 12 bit ADC
- 0.1 Ω ±%1 2 W şönt direnç

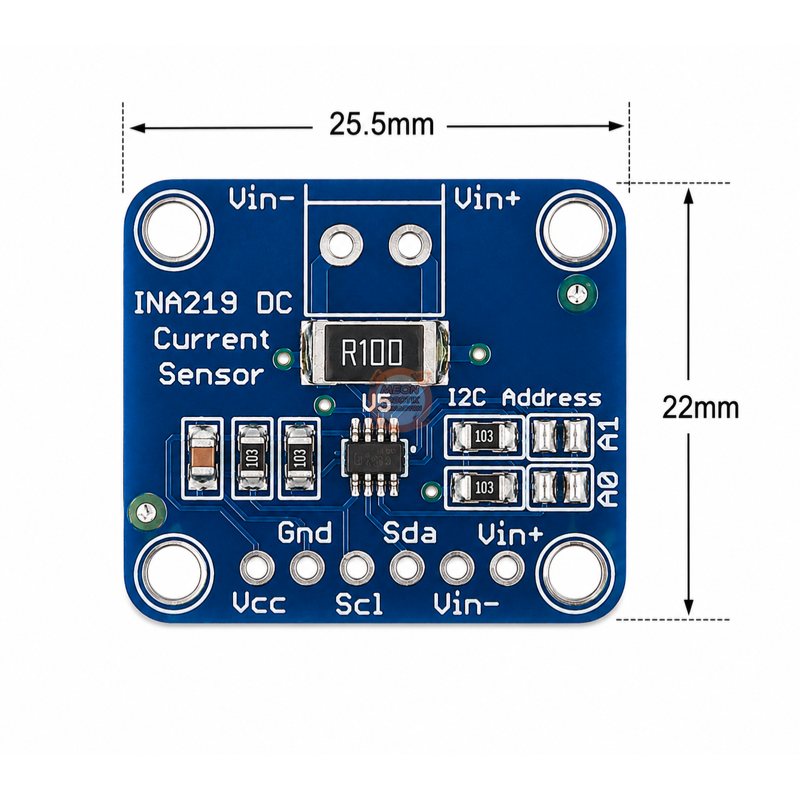

- Kompakt 22 × 25,5 mm kart yapısı
Akım ölçüm aralığı, şönt direnç ve INA219'un ±320 mV diferansiyel giriş aralığı ile ilişkilidir.
Kullanım Alanları
- Batarya şarj ve deşarj akımı takibi
- Elektronik devrelerde güç tüketimi ölçümü
- Güç kaynağı test sistemleri
- Güneş paneli çıkış akımı ve gerilimi takibi
- Bataryalı elektronik projeler
- I2C destekli mikrodenetleyici uygulamaları
- Akım, voltaj ve güç izleme sistemleri
Teknik Özellikler
| Özellik |
Değer |
|---|---|
| Sensör / Entegre | INA219 |
| Haberleşme | I2C |
| Çalışma Gerilimi | 3-5 V DC |
| En Yüksek Bara Gerilimi | 26 V DC |
| Akım Ölçüm Aralığı | ±3.2 A |
| Akım Çözünürlüğü | Yaklaşık 0.8 mA |
| Diferansiyel Ölçüm Aralığı | ±320 mV |
| ADC Çözünürlüğü | 12 bit |
| Şönt Direnç | 0.1 Ω |
| Şönt Direnç Toleransı | ±%1 |
| Şönt Direnç Gücü | 2 W |
| Akım Ölçüm Yönü | Çift yönlü |
| Kart Boyutu | 22 × 25,5 mm |
INA219 entegresi 0-26 V bara gerilimini izleyebilir; ±3.2 A ve yaklaşık 0.8 mA değerleri ise kart üzerindeki 0.1 Ω şönt dirençli kullanım için geçerlidir.
Elektriksel ve Bağlantı Bilgileri
INA219 Sensörü, ölçülecek akım hattına seri bağlanan şönt direnç üzerinden ölçüm yapar. Modül, şönt üzerindeki gerilim düşümünü ve bara gerilimini ayrı ayrı ölçerek akım, voltaj ve güç takibine olanak sağlar.

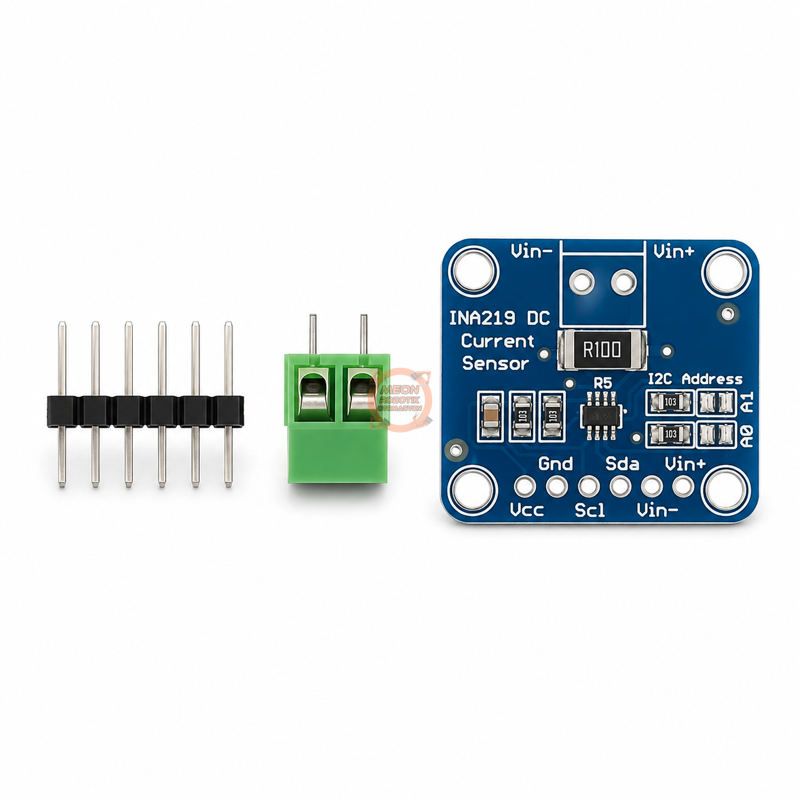

Paket İçeriği
- 1 Adet INA219 I2C Çift Yönlü Akım Sensörü Modülü
- 1 Adet 6'lı Erkek Header
- 1 Adet 2'li Klemens
