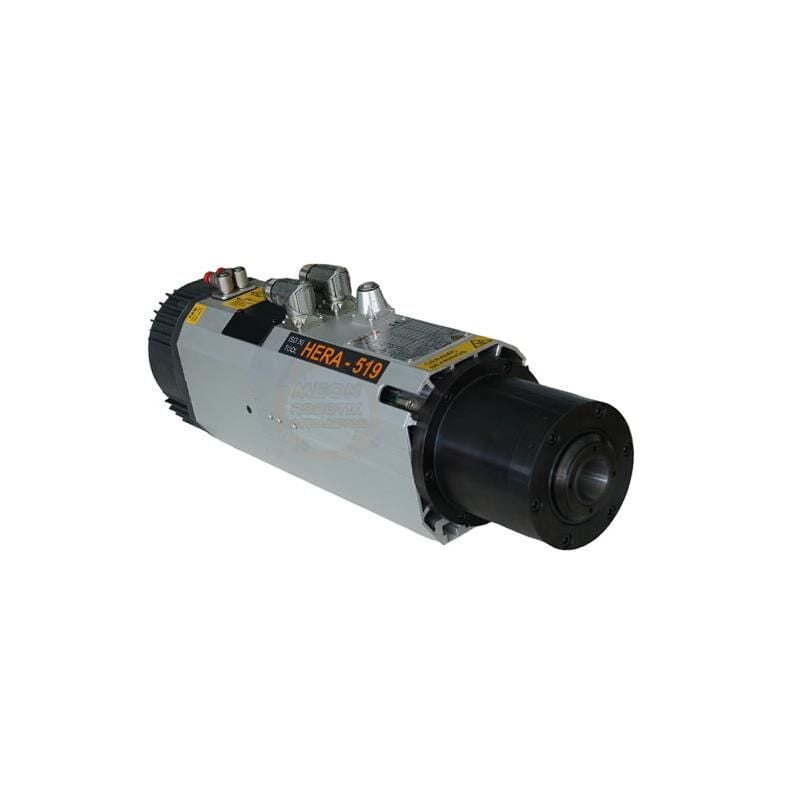

Hertz Hera519 9 Kw 24000 Devir Otomatik Takım Değiştirmeli Spindle Motor
Hertz Hera519 otomatik takım değiştiricili hertz spindle motorların detaylı açıklamaları aşağıda verilmiştir.En uygun fiyatlarla stoktan
hemen teslim ile mağazamızdan satın alabilirsiniz.
Hera 519 Otomatik Takım Değiştirmeli Spindle Motor Kullanım Kılavuzu İçin Tıklayınız..
Spindle Motor Ön Isıtma :
- Kullanılan rulmanlar çalışma ömrü boyunca tekrar yağlama istemeyen özel greslerle yağlanmıştır.
- Elektrospindle her gün ilk kez çalıştırıldığında aşağıda önerildiği gibi ısıtılmalıdır.
2 dakika boyunca maksimum nominal hızın % 50'si
2 dakika boyunca maksimum nominal hızın % 75'i
1 dakika boyunca maksimum nominal hızın % 100'ü
Dikkat Makine çalışırken, iş mili yüksek sıcaklıklara ulaşabilir. Gerekli önlemler alınmadan dokunmamaya dikkat ediniz.
Takım Tutucu Kilitleme ve Çıkarma:
- Pensetin açılması pnömatik baskı ile sağlanır. Geri dönüş ise yay baskısı ile olmaktadır. Takım tutucunun sabitlenmesi yay
baskısı ile olmaktadır.
alet tutucusundaki eksenel kuvvet : 3200 N ± 10%
alet tutucu konisinin çıkarılması : 0,5 - 1,0 mm
- Tüm hertz Otomatik takım değiştirmeli spindle motorları, takım çıkarma sırasında pistonun şaft üzerindeki eksenel kuvvetini
nötralize eden ve hassas rulmanların hasar görmesini engelleyen mekanik bir sisteme sahiptir.
Not:Takım tutucu magazinindeki takımların konileri ile takım tutucu konisi arasındaki eşmerkezlilik doğru şekilde konumlandırılmalı, maksimum eşmerkezlilik 0,2 mm olmalıdır.
- Kullandığınız pull-stud ölçülerinin üsteki teknik resimle uyumlu olduğundan emin olun.
- Pull-stud'ın temiz ve hasar görmemiş olduğundan emin olun
- Pull-Stud ın dişini yüksek dirençli, diş sabitleyici sıvı ile kaplayın
(LOCTITE 270 veya başka bir eşdeğer ürün).
- Pull-Stud ı Takıma 62 Nm torkla sıkın.
- Diş sabitleyiciyi uyguladıktan sonra önerilen kuruma süresi tamamlanana kadar kullanmayın.
- Kullanılacak takımların G2,5 veya daha iyi bir dinamik dengeleme derecesine
(ISO 1940'a göre) sahip olması gerekmektedir.
- Konikliğin geometrisi ISO30 için DIN69871 standardına uygun olmalıdır.
- Kullanacağınız bıçakların ve takım tutucunun üreticisi tarafından önerilen
maksimum hız sınırlarını aşmamasına dikkat edin.
- Hasar görmüş olan ve (ISO1940'a göre) dengelemesi mükemmel olmayan
aletleri kesinlikle kullanmayın.
- Takımı bağlamadan önce Takımın gireceği yerin temiz ve hasarsız olduğundan
emin olun
- Sadece kompakt, hafif, kısa ve iyi dengelenmiş olan takımlar ile yüksek
devirlere çıkabilirsiniz.
- Takımlar ile üreticisinin önerdiğinden fazla kesme hızlarına çıkmayın.
- Takımın konik yüzeyleri ve iş milindeki yuvası temiz tutulmalıdır. Aksi halde
güvenli bir şekilde sabitlenmez.
kod:
HERA 519_4.24.090.380_ ISO30-LN 12000-24000 rpm 7,0-9,0 kw Uzun Burunlu
HERA 519_4.24.090.380_ISO30-SN 12000-24000 rpm 7,0-9,0 kw Kısa Burunlu
Hertz takım değiştirmeli spindle motor ISO30-LN 12000-24000 rpm Uzun Burunlu teknik bilgi için tıklayınız
Hertz takım değiştirmeli spindle motor ISO30-SN 12000-24000 rpm kısa Burunlu teknik bilgi içintıklayınız
