GPS Modülü 50 Kanal u-blox NEO-6M – Arduino ve Drone Uyumlu

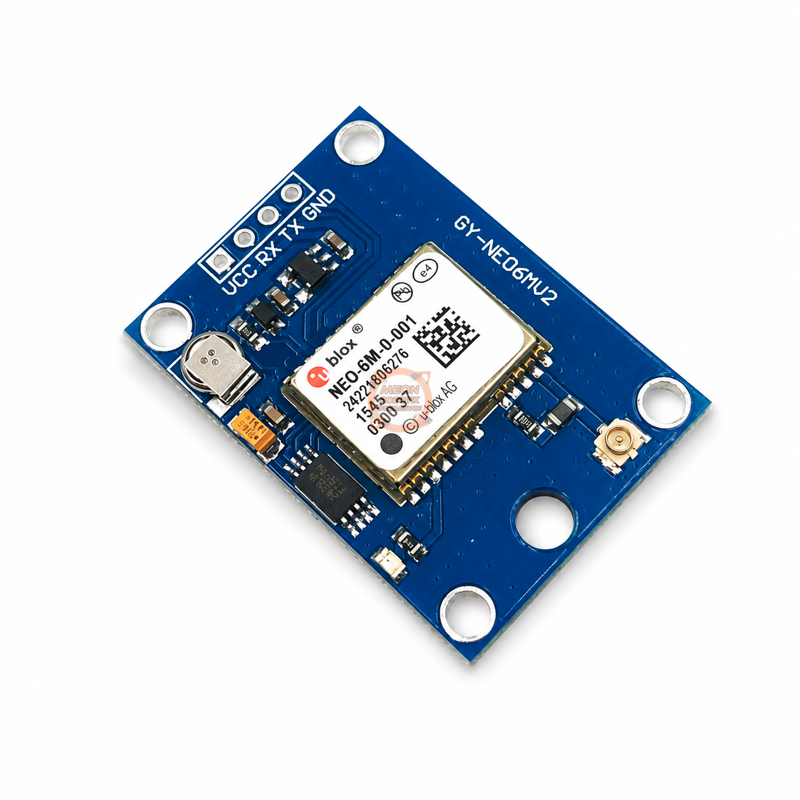

GPS modülü, 50 kanallı u-blox NEO-6M GPS alıcısını kullanan, hassas konum belirleme ve navigasyon uygulamaları için geliştirilmiş bir elektronik karttır. GPS L1 frekansında çalışarak konum, hız, irtifa, hareket yönü ve UTC zaman bilgilerini bağlı olduğu kontrol kartına iletir. Arduino, Raspberry Pi, robotik sistemler, araç takip cihazları ve UART bağlantısı kullanan uçuş kontrolcüleriyle kullanılabilir.

u-blox 6 konumlandırma motoruna sahip GPS modülü, aynı anda çok sayıda uydu sinyalini izleyebilen 50 kanallı alıcı yapısı sunar. Açık gökyüzü ve uygun anten koşullarında yaklaşık 2,5 metre yatay konum hassasiyeti sağlayabilir. WAAS, EGNOS ve MSAS gibi SBAS düzeltme sistemlerinden yararlanıldığında hassasiyet yaklaşık 2 metre seviyesine ulaşabilir.

Maksimum 5 Hz konum güncelleme hızı sayesinde hareketli robotlar, kara araçları, sabit kanatlı hava araçları ve multirotor sistemlerde daha düzenli konum verisi alınmasına yardımcı olur. Varsayılan güncelleme hızı çoğu kartta 1 Hz’dir ve uyumlu yapılandırma yazılımları kullanılarak değiştirilebilir.

Kolay UART Bağlantısı

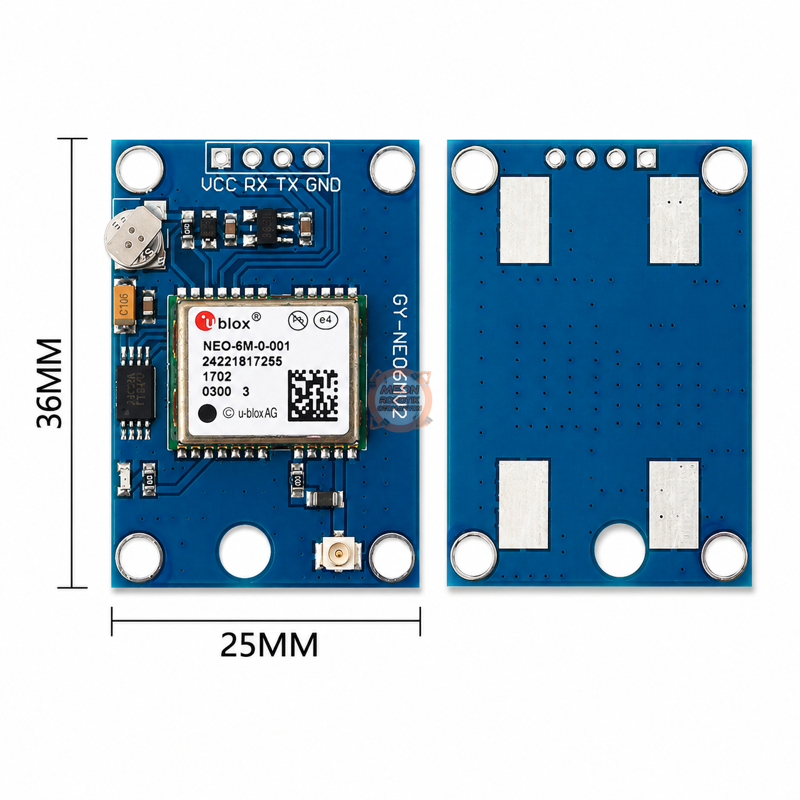

NEO-6M GPS modülü, UART TX ve RX pinleri üzerinden mikrodenetleyicilerle haberleşir. Varsayılan haberleşme hızı 9600 baud’dur. Arduino bağlantısında modülün TX pini Arduino RX pinine, RX pini ise Arduino TX pinine bağlanmalıdır.

Kart üzerindeki besleme regülatörü sayesinde geliştirme kartı genellikle 3,3–5 V DC ile beslenebilir. Ancak NEO-6M alıcısının kendisi ve UART sinyal hatları 3,3 V seviyesinde çalıştığından, özellikle 5 V lojik çıkış kullanan kontrol kartlarında RX hattı için uygun seviye dönüşümü uygulanması önerilir.

Hızlı Başlangıç ve Ayar Hafızası

Kart üzerinde bulunan yedekleme pili, ana güç kesildiğinde saat ve uydu yörünge bilgilerinin korunmasına yardımcı olur. Bu sayede GPS modülü, daha önce çalıştığı bölgede yeniden açıldığında soğuk başlangıç yerine sıcak başlangıç yaparak daha kısa sürede konum belirleyebilir.

Soğuk başlangıç süresi uygun uydu koşullarında yaklaşık 27 saniye, sıcak başlangıç süresi ise yaklaşık 1 saniyedir. Gerçek konum bulma süresi antenin yerleşimine, çevredeki yapılara, hava koşullarına ve gökyüzü görüşüne göre değişebilir.

Kart üzerindeki EEPROM, baud hızı, veri çıkış biçimi ve güncelleme sıklığı gibi kullanıcı ayarlarının kalıcı olarak saklanmasına yardımcı olur. GPS modülü, NMEA ve u-blox’a özgü UBX veri protokollerini destekleyerek farklı yazılım ve kontrol sistemleriyle entegre edilebilir.

Kablolu Aktif GPS Anteni

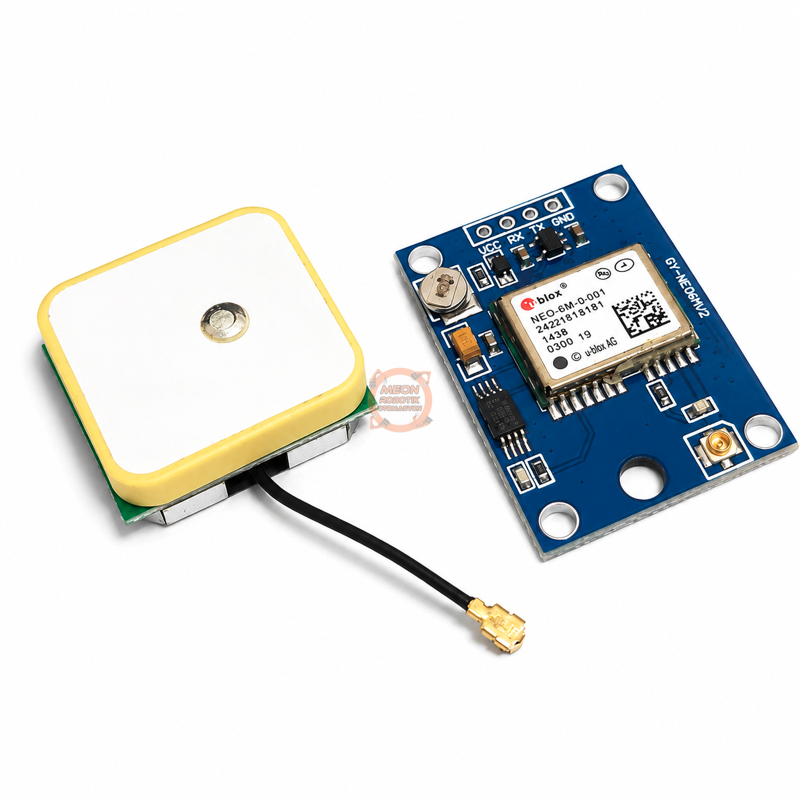

Ürünle birlikte sunulan 25 × 25 mm aktif seramik GPS anteni, uydu sinyallerinin daha kararlı şekilde alınmasına yardımcı olur. Antenin kablolu yapısı, anten ile kontrol kartının birbirinden ayrı noktalara monte edilmesini sağlar.

Drone ve robotik projelerde anten; motorlar, ESC’ler, güç kabloları, bataryalar ve kablosuz görüntü vericileri gibi elektromanyetik parazit oluşturabilecek bileşenlerden uzağa yerleştirilmelidir. Antenin gökyüzünü mümkün olduğunca açık görebileceği bir konuma monte edilmesi, GPS modülü performansını ve konum kilitleme süresini iyileştirir.

Kapalı alanlarda veya yoğun beton yapıların içerisinde uydu sinyalleri zayıflayabileceğinden konum tespiti garanti edilmez. En iyi performans açık alanda ve engelsiz gökyüzü görüşü altında elde edilir.

Kullanım Alanları

• Arduino ve Raspberry Pi projeleri
• Drone ve insansız hava araçları
• Robotik ve otonom kara araçları
• Araç takip ve filo yönetim sistemleri
• Coğrafi konum etiketleme uygulamaları
• Denizcilik ve navigasyon sistemleri
• Hava durumu balonları ve bilimsel projeler
• IoT tabanlı konum takip cihazları
• Elektronik ve DIY projeleri

Uyumluluk Notu

Ürün, UART haberleşmesini destekleyen Arduino, Raspberry Pi, mikrodenetleyici ve uçuş kontrol sistemlerine bağlanabilir. Pixhawk ve benzeri kontrolcülerde kullanılacak konnektörün pin sıralaması, besleme gerilimi ve UART bağlantısı kontrol edilmelidir.

Bu ürün APM 2.8 için doğrudan tak-çalıştır uyumlu olarak sunulmamaktadır. APM 2.8 bağlantısında konnektör dönüştürme, pin sıralaması kontrolü veya yazılım yapılandırması gerekebilir. u-blox GPS alıcıları ArduPilot tabanlı sistemlerde genel olarak desteklense de fiziksel bağlantı ve kart revizyonuna göre uyumluluk değişebilir.

Teknik Özellikler

Teknik performans değerleri anten konumuna, uydu görünürlüğüne, çevresel engellere, elektromanyetik parazite, kart revizyonuna ve yapılan yazılım ayarlarına göre değişebilir.

Paket İçeriği

• 1 Adet u-blox NEO-6M GPS Modülü
• 1 Adet 25 × 25mm Kablolu Aktif GPS Anteni
