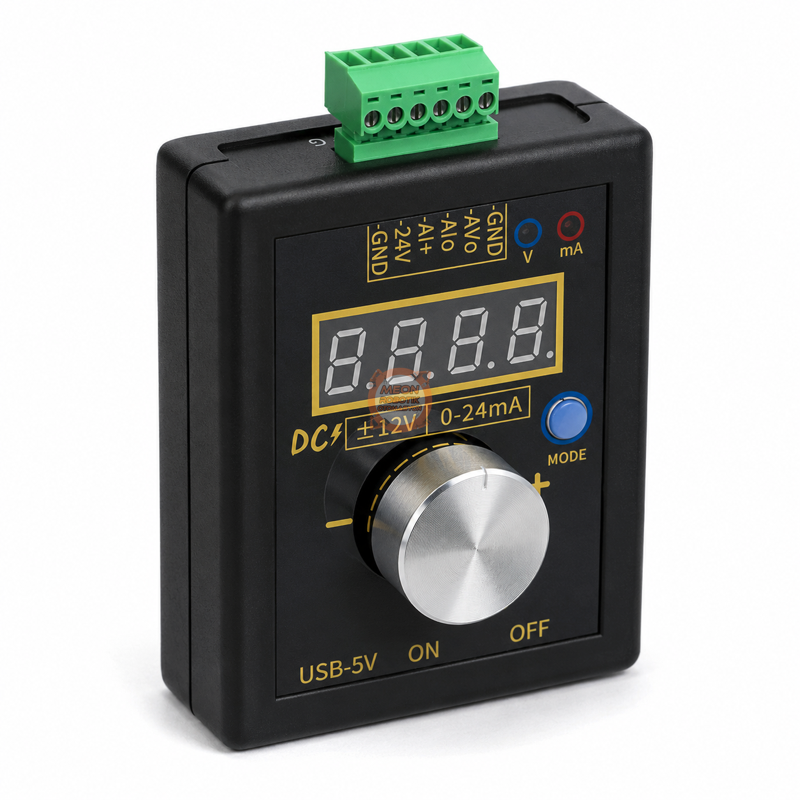

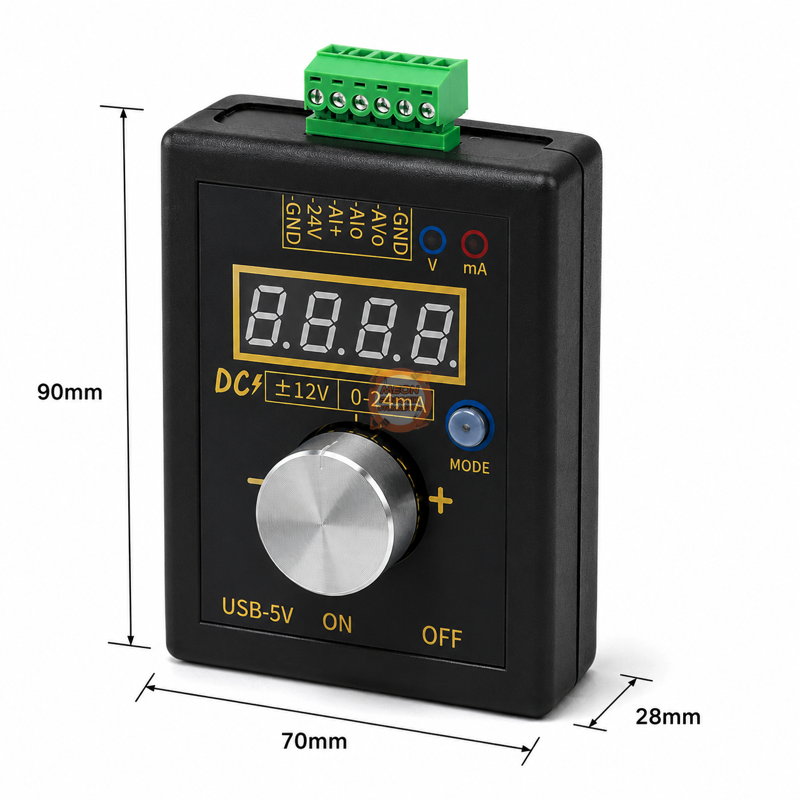

FNIRSI SG-002 4-20mA / 0-10V Akım Gerilimi Simülatörü ve Sinyal Jeneratörü

FNIRSI SG-002 4-20mA / 0-10V Akım Gerilimi Simülatörü ve Sinyal Jeneratörü

Sinyal jeneratörü FNIRSI SG-002, endüstriyel otomasyon sistemlerinde kullanılan analog akım ve gerilim sinyallerini kontrollü şekilde oluşturmak için geliştirilmiştir. Cihaz, gerçek bir sensör veya transmitter bağlamadan PLC, frekans invertörü, servo sürücü ve benzeri kontrol ekipmanlarının analog giriş tepkilerini kontrol etmeyi kolaylaştırır. Elektrik bakım personeli, otomasyon teknisyenleri, pano üreticileri ve elektronik laboratuvarları için uygun bir test aracıdır.

Gerilim çıkışı −12 V ile +12 V, akım çıkışı ise 0-24 mA arasında ayarlanabilir. Menü üzerinden 0-10 V, 2-10 V, 0-5 V, 1-5 V ve 4-20 mA gibi yaygın analog sinyal aralıkları seçilebilir. Böylece farklı endüstriyel cihazların belirli sinyal seviyelerine verdiği tepki adım adım incelenebilir. Kalibrasyon sonrasında belirtilen doğruluk değeri gerilim çıkışında 0,05 V, akım çıkışında 0,05 mA’dır.

Dört haneli ekran, ayarlanan değeri iki ondalık basamakla gösterir. Döner enkoder; değer artırma, azaltma, menü seçimi ve onaylama işlemlerinde kullanılır. Ayarlanan çıkış değeri kaydedilerek cihaz yeniden açıldığında tekrar kullanılabilir. Gerilim ve akım çalışma modları MODE tuşuyla değiştirilebilir.

Öne Çıkan Özellikler

• −12 V ile +12 V arasında ayarlanabilir DC gerilim çıkışı
• 0-24 mA arasında ayarlanabilir akım çıkışı
• 4-20 mA, 0-20 mA ve 0-24 mA akım çıkış modları
• 0-10 V, 2-10 V, 0-5 V, 1-5 V ve farklı gerilim çıkış modları
• Gerilim ve akım için kaba, hassas ve hızlı ayar seçenekleri
• Dokuz adede kadar programlanabilir hızlı çıkış noktası
• Dört haneli, iki ondalık basamaklı dijital ekran
• Ayarlanan çıkış değerini kaydetme özelliği
• Ayarlanabilir ekran parlaklığı
• Döner ve basılabilir enkoder ile kontrol
• Sökülebilir vidalı terminal bağlantısı
• Dahili pil, Micro USB veya harici DC besleme ile çalışma

Kullanım Alanları

• PLC analog akım ve gerilim girişlerinin test edilmesi
• 4-20 mA akım döngülerinin kontrolü
• 0-10 V kontrollü sürücü ve otomasyon cihazlarının denenmesi
• Frekans invertörü ve servo sürücü analog giriş testleri
• Sensör ve transmitter sinyallerinin simüle edilmesi
• Kontrol panolarında devreye alma ve arıza tespiti
• Proses kontrol cihazlarının giriş doğrulaması
• Elektronik kart geliştirme ve laboratuvar çalışmaları
• Saha bakım ve servis uygulamaları

Teknik Özellikler

Teknik çıkış ve besleme değerleri kullanım kılavuzundaki SG-002 ±12 V / 0-24 mA sürümüne aittir.

Çıkış Modları

Çıkış aralıkları cihazın F002 parametresi üzerinden seçilir.

Elektriksel ve Bağlantı Bilgileri


 Cihaz üzerindeki sökülebilir vidalı terminal bloğu gerilim çıkışı, akım çıkışı, ortak GND ve harici besleme bağlantıları için kullanılır.
   Akım girişleri aktif veya pasif yapıda olabileceğinden bağlantı, test edilecek cihazın üretici şemasına göre yapılmalıdır. Enerji verilmeden önce terminal işlevleri ve giriş tipi kontrol edilmelidir.

Besleme Seçenekleri

FNIRSI SG-002 üç farklı yöntemle çalıştırılabilir:

• 3,7 V 1100 mAh dahili lityum pil
• 5 V DC Micro USB bağlantısı
• Vidalı terminal üzerinden 15-30 V DC harici besleme

Bu ilandaki ürün dahili lityum pil bulunan SG-002 varyantıdır. Cihaz harici beslemeyle çalışırken pilin şarj edilmesine bağlı olarak güç tüketimi değişebilir. Kullanım kılavuzunda harici DC besleme için şarj olmadan yaklaşık 1 W, şarj sırasında yaklaşık 4 W değeri belirtilmektedir.

Kullanım ve Güvenlik Notları

• Bağlantı yapmadan önce cihazın ve test edilen sistemin enerjisini kapatın.
• Akım veya gerilim modu seçildikten sonra doğru çıkış terminalini kullanın.
• PLC veya kontrol cihazının analog girişinin 4-20 mA ya da 0-10 V yapısını kontrol edin.
• Akım çıkışında bağlı devrenin toplam yük direnci 500 Ω değerini aşmamalıdır.
• Kalibrasyon parametreleri yalnızca uygun ölçüm cihazı kullanılarak değiştirilmelidir.
• Teknik özelliklerde belirtilen çıkış ve besleme sınırlarının aşılması cihazın hatalı çalışmasına veya zarar görmesine neden olabilir.

Kaynaklar ve Dokümanlar

FNIRSI SG-002 İngilizce kullanım kılavuzu ve bağlantı şemaları

FNIRSI resmi kullanım kılavuzu ve yazılım indirme sayfası
