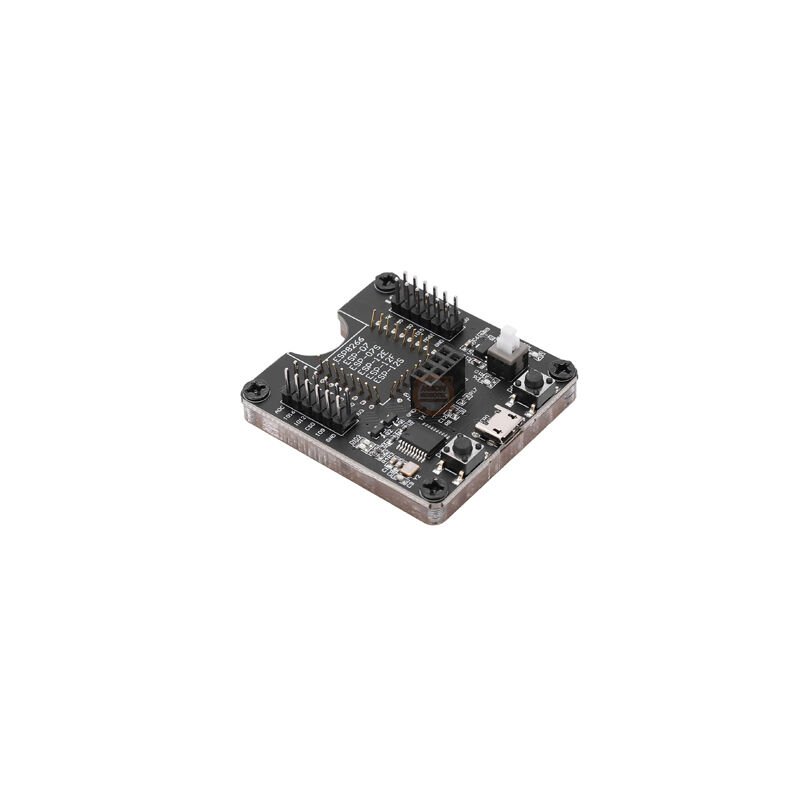

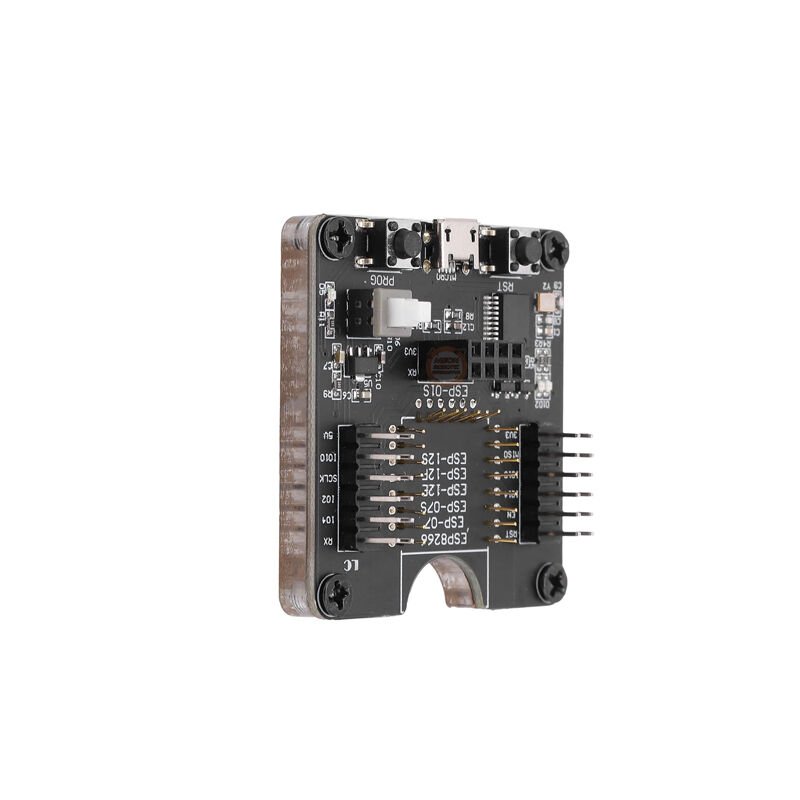

ESP8266 Programlama Modül Adaptörü – Test Kartı (Programming Jig)

ESP8266 Programlama Modül Adaptörü – Test Kartı, ESP8266 tabanlı WiFi modüller için geliştirilmiş, hızlı ve güvenilir programlama, yazılım yükleme ve test işlemleri yapılmasını sağlayan profesyonel bir geliştirme kartıdır. ESP-12S, ESP-12F, ESP-12E, ESP-07, ESP-07S, ESP-01 ve ESP-01S gibi yaygın ESP8266 modülleriyle tam uyumludur.

Bu ürün ESP8266 modül içermez. Mevcut modüllerinizi güvenli ve pratik şekilde programlamanız için tasarlanmıştır.

Öne Çıkan Özellikler

• Tek Tıkla Programlama Desteği
  Boot ve reset butonları sayesinde firmware yükleme işlemleri hızlı ve zahmetsizdir.

• Geniş Modül Uyumluluğu
  ESP-12S / 12F / 12E / 07 / 07S / 01 / 01S ve benzeri ESP8266 modüllerini destekler.

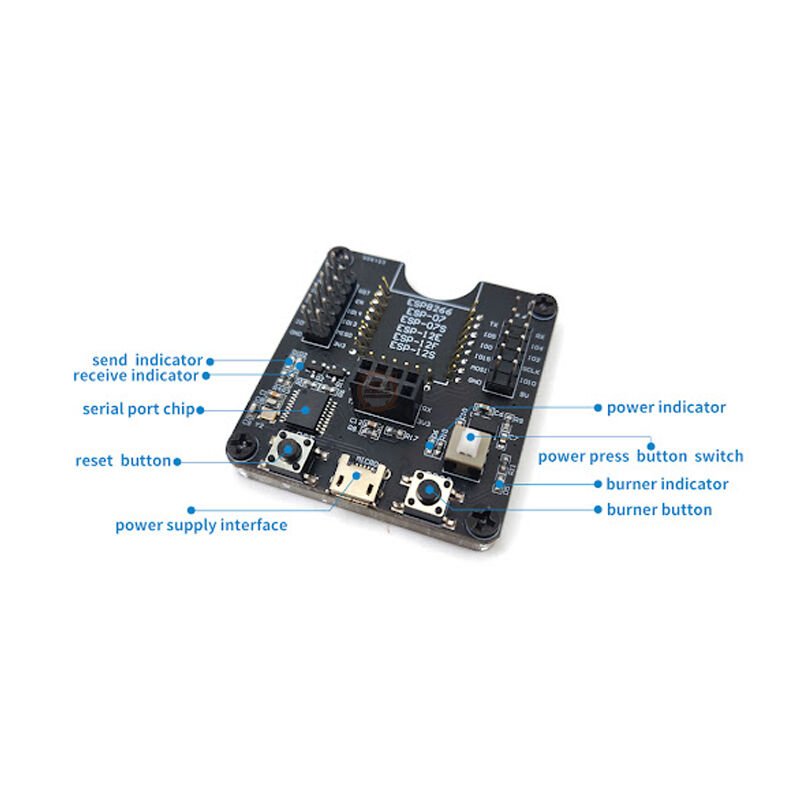

• Gösterge LED’leri

  • Mavi LED: Programlama (Burn) modu göstergesi

  • Yeşil LED: Seri haberleşme (TX/RX) göstergesi

  • Güç göstergesi ile çalışma durumu takibi

• Tüm IO Pinleri Dışarı Alınmış Tasarım
  Minimum sistem geliştirme kartı olarak da kullanılabilir.

• Kaliteli PCB ve Dayanıklı Yapı
  Yüksek ısı dağılımı, iyi elektriksel yalıtım ve uzun ömürlü kullanım sunar.

Teknik Özellikler

• Çalışma Gerilimi: DC 5V

• Bağlantı: Micro USB

• USB – Seri Dönüştürücü: CP2102 / CP2104

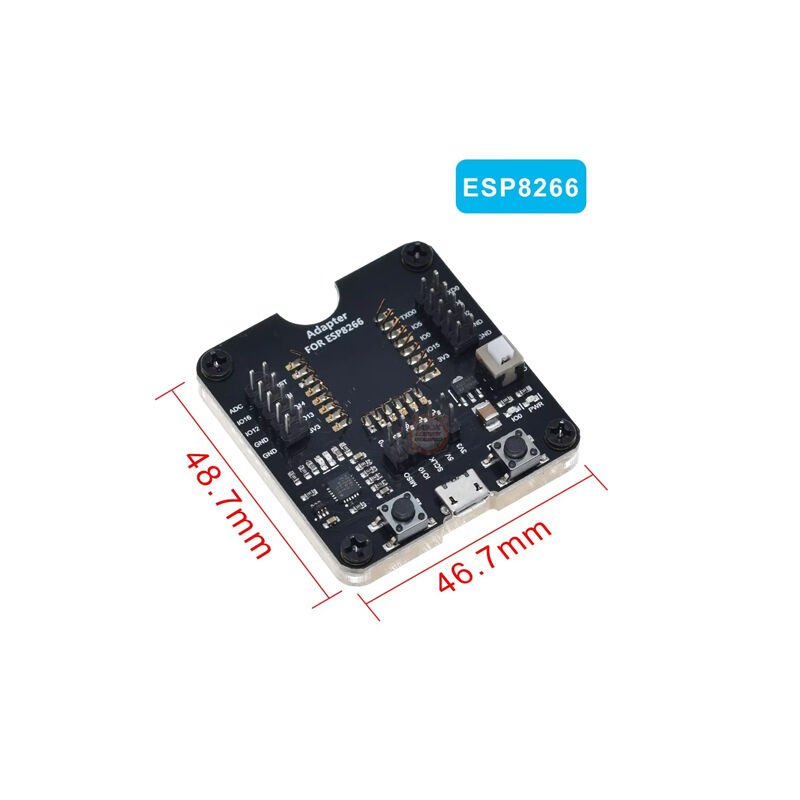

• Boyutlar: 51 x 50 x 15 mm

• Malzeme: Yüksek kaliteli PCB

• Programlama Modu: GPIO0 otomatik olarak LOW çekilir

• Desteklenen Yazılım: ESPFlashDownloadTool (Resmi araç)

Kullanım Adımları (Özet)

1. İşletim sisteminize uygun CP2102 / CP2104 sürücüsünü yükleyin.

2. ESPFlashDownloadTool yazılımını indirin.

3. ESP8266 modülü karta yerleştirin.

4. USB kabloyu bağlayarak güç verin.

5. Yazılım üzerinden parametreleri ayarlayıp Start ile firmware yükleyin.

6. Programlama sırasında mavi LED yanar, işlem otomatik olarak tamamlanır.

Kullanım Alanları

• ESP8266 firmware yükleme ve test işlemleri

• IoT (Nesnelerin İnterneti) projeleri

• Akıllı ev sistemleri

• Robotik ve otomasyon uygulamaları

• Prototipleme ve Ar-Ge çalışmaları

• Seri haberleşme ve hata ayıklama

Paket İçeriği

• 1 Adet ESP8266 Programlama Modül Adaptörü – Test Kartı
  ⚠️ ESP8266 modül dahil değildir.
