ESP32-WROOM-32U Harici Antenli WiFi Bluetooth Geliştirme Kartı - 38 Pin, CP2102, Micro-USB

ESP32-WROOM-32U geliştirme kartı; çift çekirdekli ESP32 işlemciyi, 2,4 GHz WiFi ve Bluetooth bağlantısını, harici anten konnektörünü, CP2102 USB-UART dönüştürücüsünü ve 38 pinli geniş bağlantı yapısını tek kartta birleştiren güçlü bir IoT prototipleme platformudur. Sensör verilerini kablosuz ağa aktarmak, uzaktaki cihazları kontrol etmek, MQTT düğümleri kurmak, yerel web sunucusu çalıştırmak, Bluetooth üzerinden telefonla haberleşmek ve zayıf kapsama koşullarında uygun bir dış anten kullanmak için tasarlanmıştır.

Kartın üzerindeki ESP32-WROOM-32U modülü dahili PCB anteni yerine minyatür RF konnektörü kullanır. Böylece anten; pano dışına, metal muhafazanın üzerine veya sinyal açısından daha elverişli bir noktaya taşınabilir. Bu özellik özellikle metal elektrik panoları, kalın duvarlar, uzak sensör noktaları, cihaz içine gömülü kontrol kartları ve anten yönünün kontrol edilmesi gereken endüstriyel uygulamalarda önemli avantaj sağlar.

Harici anten gereklidir: ESP32-WROOM-32U modülünde kullanıma hazır dahili PCB anten bulunmaz. WiFi veya Bluetooth etkinleştirilmeden önce 2,4 GHz, 50 ohm uyumlu antenin IPEX/U.FL sınıfındaki konnektöre düzgün biçimde takılması önerilir. Konnektör çok küçüktür; anten fişini dik hizalayın, hafifçe bastırın ve kablodan çekmeyin.

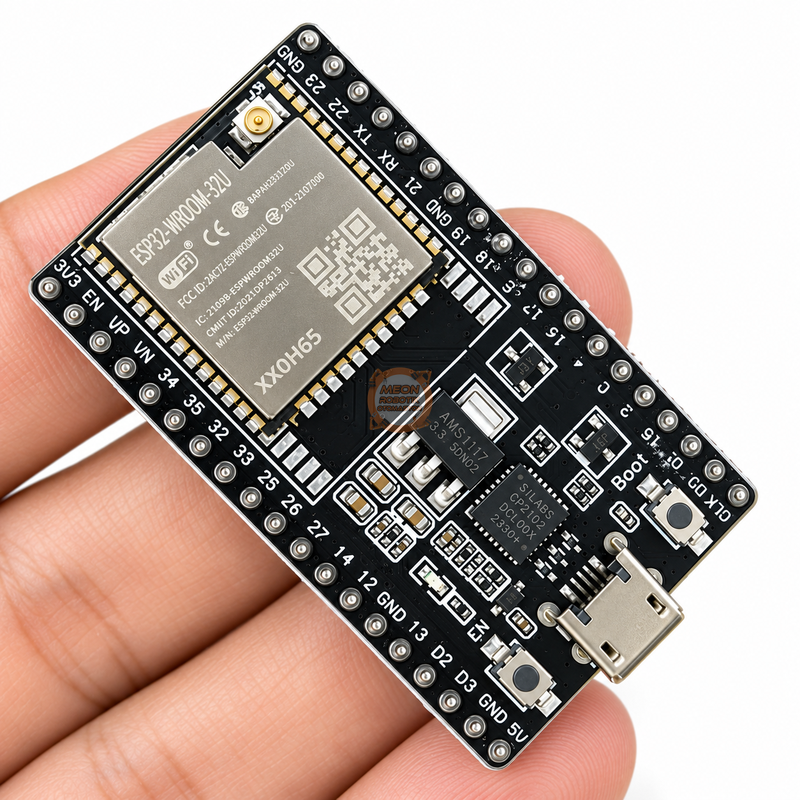

ESP32-WROOM-32U harici anten konnektörlü 38 pin CP2102 Micro-USB geliştirme kartı

Ürün Kimliği ve Model Ayrımı

Modül ESP32-WROOM-32U
Anten yapısı Harici anten konnektörü; dahili PCB anten yok
Geliştirme kartı 38 pin, 19 pin x 2 sıra
USB-UART Silicon Labs CP2102
USB soketi Micro-USB; güç, programlama ve seri haberleşme
Programlama profili Arduino IDE içinde ESP32 Dev Module

Ürün adındaki U, USB türünü değil modülün harici antenli sürümünü belirtir. ESP32-WROOM-32D ve bazı ESP32-WROOM-32E kartlarda modülün ucunda baskılı PCB anten görülür; ESP32-WROOM-32U üzerinde bunun yerine anten konnektörü vardır. İşlemci ve temel çevre birimleri klasik ESP32 ailesiyle aynıdır; esas fark RF bağlantı biçimidir.

Öne Çıkan Özellikler

  • 240 MHz'e kadar çalışan çift çekirdekli 32-bit Xtensa LX6 işlemci
  • 2,4 GHz IEEE 802.11 b/g/n WiFi
  • Bluetooth 4.2 BR/EDR ve Bluetooth Low Energy desteği
  • Harici 2,4 GHz anten için minyatür RF konnektörü
  • Yaygın modül yapılandırmasında 4 MB SPI Flash
  • 520 KB SRAM ve 448 KB ROM
  • CP2102 üzerinden güvenilir USB-seri haberleşme ve program yükleme
  • 38 pin üzerinden geniş GPIO ve güç bağlantısı
  • ADC, iki DAC çıkışı, kapasitif dokunmatik girişler ve PWM
  • UART, I2C, SPI, I2S, RMT, PCNT ve TWAI/CAN denetleyicisi
  • BOOT ve EN/RESET butonları, otomatik programlama devresi
  • Arduino IDE, ESP-IDF, PlatformIO ve MicroPython desteği
  • OTA üzerinden kablosuz firmware güncelleme olanağı
  • Light sleep ve deep sleep dahil güç yönetimi modları

Teknik Özellikler

Mikrodenetleyici ESP32-D0WD tabanlı ESP32-WROOM-32U modülü
CPU Çift çekirdekli 32-bit Xtensa LX6
Saat frekansı 240 MHz'e kadar
ROM 448 KB
SRAM 520 KB
RTC SRAM 8 KB
Flash Yaygın ESP32-WROOM-32U sürümünde 4 MB SPI Flash
WiFi IEEE 802.11 b/g/n, 2,4 GHz
WiFi PHY hızı 802.11n için 150 Mbps'ye kadar
Bluetooth Bluetooth 4.2 BR/EDR ve BLE
Anten Harici 2,4 GHz, 50 ohm anten bağlantısı
USB-seri dönüştürücü CP2102, USB 2.0 Full-Speed
USB bağlantısı Micro-USB
GPIO mantık seviyesi 3,3 V; 5 V toleranslı değildir
Kart beslemesi Micro-USB üzerinden 5 V veya kart üzerindeki 5V/VIN pini
Modül çalışma gerilimi 3,0-3,6 V; geliştirme kartı regülatörü tipik olarak 3,3 V sağlar
Çalışma sıcaklığı Modül için -40°C ile +85°C

Harici Anten Kullanımının Avantajı

Dahili PCB antenli kartlarda anten konumu kartın yerleşimiyle sınırlıdır. WROOM-32U sürümünde koaksiyel pigtail ve uygun anten kullanılarak anten gövdeden uzaklaştırılabilir. Metal pano içine yerleştirilen bir kontrolcüde antenin pano dışına taşınması, radyo sinyalinin metal tarafından zayıflatılmasını önemli ölçüde azaltabilir. Yönlü antenler belirli bir hatta odaklanmayı, düşük profilli antenler ise ürün kasasına daha rahat entegrasyonu mümkün kılar.

Seçim ölçütü Öneri
Frekans 2,4 GHz WiFi/Bluetooth bandına uygun anten
Empedans 50 ohm
Konnektör Kart üzerindeki minyatür konnektörle mekanik olarak uyumlu IPEX/U.FL sınıfı fiş
Kablo Mümkün olduğunca kısa, düşük kayıplı koaksiyel pigtail
Yerleşim Metal yüzeyden ve gürültülü güç devrelerinden uzak, açık konum
Kazanç Uygulama ve yerel RF mevzuatına uygun değer

Önemli: Anten kazancı tek başına menzil garantisi değildir. Erişim noktası gücü, görüş hattı, kablo kaybı, çevresel parazit, duvar ve metal engeller, anten yönü ve yazılım ayarları gerçek bağlantı kalitesini birlikte belirler.

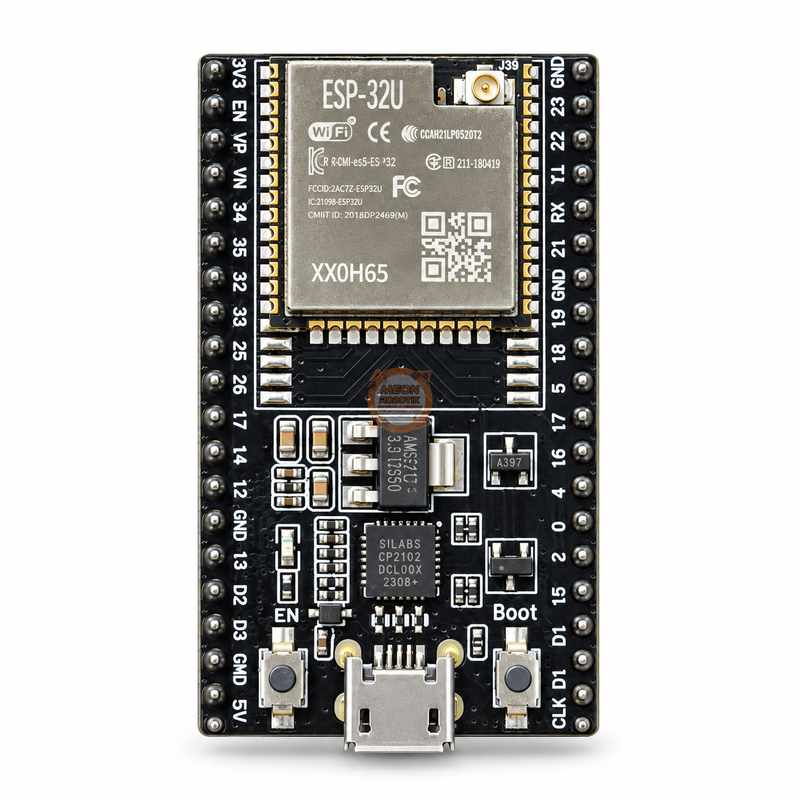

Kart Üzerindeki Temel Donanımlar

ESP32-WROOM-32U İşlemci, kablosuz radyo, kristal ve Flash belleği taşıyan modül
RF konnektörü Harici 2,4 GHz anten bağlantısı
CP2102 USB verisini UART0 seri haberleşmesine dönüştürür
Micro-USB 5 V güç, program yükleme ve seri monitör
3,3 V regülatör USB/VIN beslemesini ESP32 ve çevre birimleri için düzenler
EN/RESET Çipi yeniden başlatır
BOOT GPIO0'ı düşük seviyeye çekerek seri bootloader moduna geçiş sağlar
Otomatik yükleme devresi CP2102 kontrol hatlarıyla BOOT ve EN sinyallerini yönetir

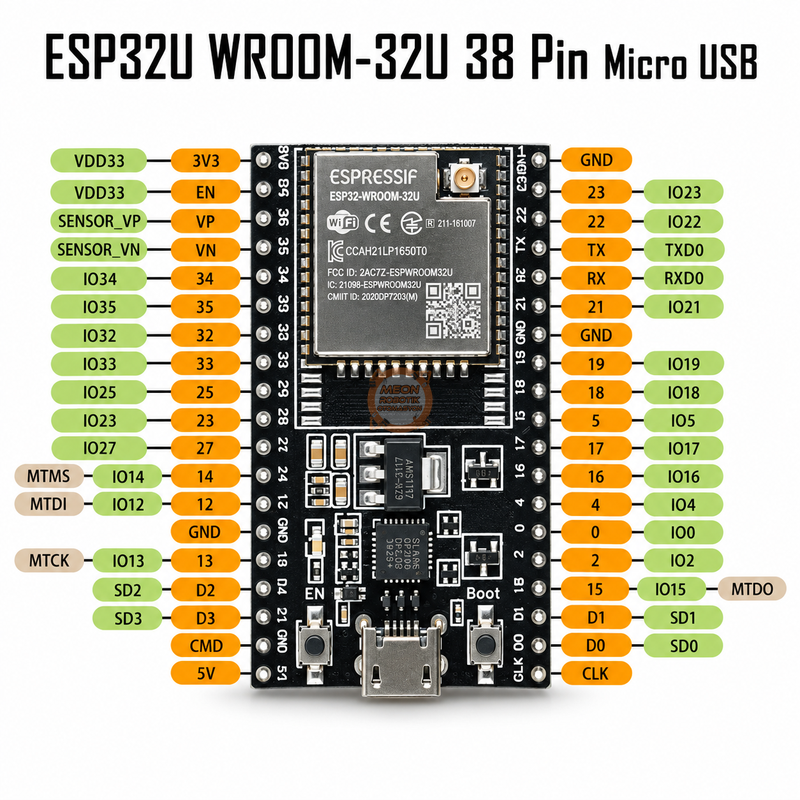

ESP32-WROOM-32U 38 pin geliştirme kartı pinout ve bağlantı görünümü

38 Pin Bağlantı Özeti

38 pinli kartlarda her iki sırada 19 bağlantı bulunur. Aşağıdaki tablo klasik 38 pin ESP32 DevKit yerleşiminde kullanılan GPIO gruplarını ve güvenli kullanım notlarını özetler. Klon kartlarda sıra veya baskı farkı görülebildiğinden fiziksel kart üzerindeki pin etiketi bağlantı yapılmadan önce mutlaka kontrol edilmelidir.

Pin / grup İşlev ve kullanım notu
3V3 Regüle 3,3 V hattı; çevre birimi akımı kart regülatörünün sınırını aşmamalıdır
5V / VIN Kartın 5 V besleme hattı; aynı anda birden fazla kaynaktan beslerken dikkat gerekir
GND Ortak toprak bağlantıları
EN Etkinleştirme/reset; düşük seviye çipi resetler
GPIO1 / GPIO3 UART0 TX/RX; CP2102, programlama ve seri monitör tarafından kullanılır
GPIO16 / GPIO17 UART2 için yaygın RX2/TX2 seçimi
GPIO21 / GPIO22 Arduino örneklerinde yaygın I2C SDA/SCL pinleri
GPIO18 / 19 / 23 / 5 Yaygın VSPI SCK/MISO/MOSI/CS pin grubu
GPIO25 / GPIO26 DAC1/DAC2 ve ADC2 kanalları; dijital I/O olarak da kullanılabilir
GPIO32 / GPIO33 ADC1, touch ve RTC GPIO özellikleri
GPIO34 / 35 / 36 / 39 Yalnızca giriş; dahili pull-up/pull-down yoktur, ADC1 için uygundur
GPIO0 / 2 / 5 / 12 / 15 Boot strapping pinleri; reset anındaki seviye açılışı etkileyebilir
GPIO6-11 Modülün SPI Flash bağlantıları; kartta görünse bile genel amaçlı kullanım önerilmez

Çevre Birimleri

ADC 12-bit SAR ADC, ADC1 ve ADC2 kanalları
DAC GPIO25 ve GPIO26 üzerinde iki adet 8-bit DAC
Dokunmatik algılama Uygun GPIO'larda 10 kapasitif touch kanalı
UART Üç UART denetleyicisi; sinyaller GPIO matrix üzerinden yönlendirilebilir
I2C İki I2C denetleyicisi; pinler yazılımla seçilebilir
SPI Kullanıcı çevre birimleri için SPI denetleyicileri; Flash hattından ayrı pinler seçilmelidir
I2S Dijital ses ve paralel veri uygulamaları
PWM LED PWM ve Motor PWM donanımları
TWAI CAN 2.0 uyumlu denetleyici; harici CAN transceiver gerekir
RMT / PCNT Hassas darbe üretimi/ölçümü, IR ve adreslenebilir LED uygulamaları

ADC ve WiFi Birlikte Kullanılırken

ESP32'de ADC2 kaynakları WiFi sürücüsü tarafından da kullanılır. WiFi etkinken ADC2 pinlerinden analog okuma yapılamayabilir veya beklenmeyen sonuçlar alınabilir. Kablosuz bağlantı açıkken analog sensör için GPIO32-39 aralığındaki kullanılabilir ADC1 kanalları tercih edilmelidir. GPIO34-39 yalnızca giriş olduğundan röle, LED veya PWM çıkışı olarak kullanılamaz ve dahili pull-up/pull-down dirençleri yoktur.

Güç Beslemesi ve Elektriksel Sınırlar

  • Micro-USB portuna standart 5 V USB beslemesi uygulanır.
  • 5V/VIN pininden besleme yapılacaksa kart üzerindeki baskı ve regülatör yönü doğrulanmalıdır.
  • GPIO pinleri 3,3 V mantık seviyesindedir ve 5 V toleranslı değildir.
  • Röle bobini, motor, solenoid, yüksek güçlü LED ve servo doğrudan GPIO'dan beslenmemelidir.
  • Endüktif yüklerde MOSFET/transistör sürücü, geri dönüş diyodu ve uygun güç kaynağı kullanılmalıdır.
  • Harici besleme ile USB aynı anda bağlıysa kaynakların birbirini ters beslememesi sağlanmalıdır.
  • WiFi yayın anında akım darbeleri oluşur; zayıf kablo veya güç kaynağı brownout resetine neden olabilir.

CP2102 ve Micro-USB Bağlantısı

CP2102, bilgisayarın USB bağlantısını ESP32'nin UART0 hattına dönüştürür. İşletim sisteminde Virtual COM Port olarak görünür; Arduino IDE ve esptool bu port üzerinden firmware yükler. CP2102'nin kontrol sinyalleri kartın otomatik boot devresine bağlandığı için çoğu durumda BOOT tuşuna basmadan yükleme yapılabilir.

Port görünmüyorsa veri iletimini destekleyen bir Micro-USB kablo kullanın; yalnızca şarj amaçlı kablolar çalışmaz. Gerekirse Silicon Labs CP210x VCP sürücüsünü kurun. Seri monitör açıkken başka bir yazılım aynı COM portunu kullanamaz.

Arduino IDE Kurulumu

  1. Arduino IDE'yi kurun ve kartı veri destekli Micro-USB kabloyla bilgisayara bağlayın.
  2. Tercihler bölümündeki Ek Kart Yöneticisi URL'lerine aşağıdaki Espressif adresini ekleyin.
  3. Kart Yöneticisi içinde esp32 by Espressif Systems paketini kurun.
  4. Araçlar menüsünden ESP32 Dev Module kartını seçin.
  5. CP2102 tarafından oluşturulan COM portunu seçin.
  6. Flash boyutunu kart üzerindeki modül işaretine göre belirleyin; yaygın WROOM-32U sürümü 4 MB'dir.
  7. İlk denemede 115200 yükleme hızı kullanmak bağlantı sorunlarını azaltabilir.
https://espressif.github.io/arduino-esp32/package_esp32_index.json

Program Yükleme Modu

Otomatik yükleme başlamaz ve Arduino IDE Connecting... aşamasında kalırsa kart manuel bootloader moduna alınabilir:

  1. BOOT tuşuna basılı tutun.
  2. EN/RESET tuşuna kısa basıp bırakın.
  3. BOOT tuşunu bırakın ve yüklemeyi yeniden başlatın.
  4. Yükleme tamamlanınca gerekirse EN/RESET tuşuna basın.

Örnek 1: LED Yanıp Sönme

Birçok 38 pin kartta kullanıcı LED'i GPIO2'ye bağlıdır; ancak bazı revizyonlarda yalnızca güç LED'i bulunur veya LED farklı pine bağlı olabilir. Kod çalıştığı halde LED yanmıyorsa kart üzerindeki şemayı ya da baskıyı kontrol edin.

const int ledPin = 2;

void setup() {
  pinMode(ledPin, OUTPUT);
}

void loop() {
  digitalWrite(ledPin, HIGH);
  delay(500);
  digitalWrite(ledPin, LOW);
  delay(500);
}

Örnek 2: WiFi Ağına Bağlanma ve Sinyal Ölçme

Bu örnek karta takılan harici antenle 2,4 GHz ağa bağlanır, IP adresini ve RSSI sinyal seviyesini seri monitöre yazar. RSSI değeri sıfıra yaklaştıkça sinyal güçlenir; antenleri karşılaştırırken aynı konum ve yön kullanılmalıdır.

#include

const char* ssid = "WIFI_ADI";
const char* password = "WIFI_SIFRE";

void setup() {
  Serial.begin(115200);
  WiFi.mode(WIFI_STA);
  WiFi.begin(ssid, password);

  while (WiFi.status() != WL_CONNECTED) {
    delay(500);
    Serial.print(".");
  }

  Serial.println("\nWiFi baglandi");
  Serial.print("IP: ");
  Serial.println(WiFi.localIP());
}

void loop() {
  Serial.printf("RSSI: %d dBm\n", WiFi.RSSI());
  delay(2000);
}

Örnek 3: Yerel Ağda Basit Web Sunucusu

Kart bağlandığı ağda bir web sayfası yayınlar. Seri monitörde görünen IP adresi tarayıcıya yazıldığında GPIO2 üzerindeki çıkış açılıp kapatılabilir.

#include

const char* ssid = "WIFI_ADI";
const char* password = "WIFI_SIFRE";
WiFiServer server(80);
const int outputPin = 2;

void setup() {
  Serial.begin(115200);
  pinMode(outputPin, OUTPUT);
  WiFi.begin(ssid, password);
  while (WiFi.status() != WL_CONNECTED) delay(300);
  Serial.println(WiFi.localIP());
  server.begin();
}

void loop() {
  WiFiClient client = server.available();
  if (!client) return;

  String request = client.readStringUntil('\r');
  if (request.indexOf("/ON") >= 0) digitalWrite(outputPin, HIGH);
  if (request.indexOf("/OFF") >= 0) digitalWrite(outputPin, LOW);

  client.println("HTTP/1.1 200 OK");
  client.println("Content-Type: text/html; charset=utf-8");
  client.println("Connection: close\r\n");
  client.println("

ESP32 Kontrol

"); client.println("

Ac | Kapat

"); delay(1); client.stop(); }

Örnek 4: I2C Sensör Tarama

Yaygın I2C bağlantısı SDA için GPIO21, SCL için GPIO22 kullanır. ESP32 GPIO matrix sayesinde farklı uygun pinler de yazılımla atanabilir.

#include

void setup() {
  Serial.begin(115200);
  Wire.begin(21, 22);
}

void loop() {
  Serial.println("I2C taraniyor...");
  for (uint8_t address = 1; address < 127; address++) {
    Wire.beginTransmission(address);
    if (Wire.endTransmission() == 0) {
      Serial.printf("Cihaz bulundu: 0x%02X\n", address);
    }
  }
  delay(5000);
}

Örnek 5: WiFi ile Uyumlu Analog Okuma

GPIO34 bir ADC1 kanalıdır ve yalnızca giriş olarak çalışır. Aşağıdaki kod 32 örneğin ortalamasını alarak sensör gürültüsünü azaltır. Giriş gerilimi hiçbir zaman 3,3 V sınırını aşmamalıdır.

const int analogPin = 34;

void setup() {
  Serial.begin(115200);
  analogReadResolution(12);
}

void loop() {
  uint32_t total = 0;
  for (int i = 0; i < 32; i++) {
    total += analogRead(analogPin);
    delay(2);
  }
  Serial.printf("ADC ortalama: %.1f\n", total / 32.0);
  delay(500);
}

Örnek 6: UART2 ile Harici Seri Cihaz

UART0, CP2102 ve seri monitör için ayrılmış halde tutulabilir. GPS, barkod okuyucu, RFID okuyucu veya seri sensör gibi harici cihazlar GPIO16 RX2 ve GPIO17 TX2 üzerinden UART2'ye bağlanabilir.

HardwareSerial DeviceSerial(2);

void setup() {
  Serial.begin(115200);
  DeviceSerial.begin(9600, SERIAL_8N1, 16, 17);
}

void loop() {
  while (DeviceSerial.available()) {
    Serial.write(DeviceSerial.read());
  }
  while (Serial.available()) {
    DeviceSerial.write(Serial.read());
  }
}

Deep Sleep ve Düşük Güç Kullanımı

ESP32 çipi zamanlayıcı, RTC GPIO, touch ve ULP kaynaklarıyla deep sleep modundan uyandırılabilir. Ancak geliştirme kartındaki CP2102, 3,3 V regülatör ve güç LED'i uyku sırasında enerji tüketmeye devam eder. Çok uzun pil ömrü hedeflenen ürünlerde kart seviyesi tüketim ölçülmeli; gerekiyorsa LED, USB-UART ve regülatör içermeyen özel donanım tercih edilmelidir.

#include "esp_sleep.h"

void setup() {
  Serial.begin(115200);
  delay(300);
  Serial.println("30 saniye deep sleep");
  Serial.flush();

  esp_sleep_enable_timer_wakeup(30ULL * 1000000ULL);
  esp_deep_sleep_start();
}

void loop() {}

Neden Harici Antenli Bu Sürüm Seçilmeli?

İhtiyaç WROOM-32U avantajı
Metal pano içinde çalışma Anteni pano dışına taşıma imkânı
Kapalı ürün kasası Anteni RF açısından uygun noktaya yerleştirme
Uzak erişim noktası Uygun kazançlı veya yönlü anten seçebilme
Karmaşık prototip 38 pin üzerinden geniş bağlantı ve çoklu seri çevre birimi
Kolay geliştirme CP2102, otomatik boot ve yaygın ESP32 yazılım desteği
Bluetooth Classic gereksinimi BR/EDR ve BLE'nin birlikte sunulması

Kullanım Alanları

  • Metal pano dışına anten taşınan endüstriyel IoT kontrolcüleri
  • MQTT tabanlı sensör, sayaç ve telemetri düğümleri
  • Akıllı ev röle kontrolü, alarm ve erişim sistemleri
  • WiFi web paneliyle uzaktan cihaz yapılandırma
  • BLE beacon, telefon kontrollü cihaz ve kablosuz veri toplama
  • RS485/Modbus, UART veya CAN verisini WiFi'ye aktaran ağ geçitleri
  • Tarım alanlarında sulama, iklim ve tank seviyesi izleme
  • GPS takip, konum kaydı ve kablosuz raporlama
  • Adreslenebilir LED, bilgi ekranı ve otomasyon panelleri
  • Prototipleme, eğitim, laboratuvar ve maker projeleri

Örnek Proje Önerileri

Proje Ek donanım Öne çıkan özellik
Pano içi Modbus-WiFi ağ geçidi İzole RS485 modülü, pano tipi anten UART2, WiFi, harici anten
Kablosuz hava istasyonu BME280, yağmur ve rüzgâr sensörleri I2C, ADC1, MQTT
Uzak tank izleme Seviye sensörü, uygun güç ve muhafaza ADC1, deep sleep, dış anten
CAN-WiFi köprüsü 3,3 V uyumlu CAN transceiver TWAI, TCP/MQTT
BLE kontrollü cihaz Sürücü devresi ve yük Bluetooth LE, GPIO, PWM
Kablosuz veri kaydedici microSD modülü, RTC, sensörler SPI, I2C, WiFi, OTA

Dikkat Edilmesi Gerekenler

  • Kartın kablosuz işlevlerini anten takmadan uzun süre çalıştırmayın.
  • Minyatür RF konnektörüne yandan kuvvet uygulamayın; fişi dik takıp çıkarın.
  • GPIO'lara doğrudan 5 V uygulamayın.
  • GPIO6-11 Flash belleğe ayrılmıştır; çevre birimi bağlamayın.
  • GPIO34-39 yalnızca giriştir ve dahili pull-up/pull-down içermez.
  • GPIO0, 2, 5, 12 ve 15 üzerindeki devreler açılış seviyelerini bozmamalıdır.
  • WiFi ile aynı anda analog ölçüm yapılacaksa ADC1 pinlerini tercih edin.
  • Röle, motor ve solenoid gibi yükler ayrı sürücü devresiyle kontrol edilmelidir.
  • 38 pin klonlarda baskı ve regülatör farklılığı olabilir; fiziksel kart işaretleri esas alınmalıdır.

Sorun Giderme

Belirti Kontrol edilecekler
COM portu görünmüyor Veri destekli Micro-USB kablo, CP210x VCP sürücüsü, farklı USB portu ve Aygıt Yöneticisi
Connecting aşamasında kalıyor Doğru COM portu, manuel BOOT işlemi, düşük yükleme hızı ve strapping pinlerine bağlı devreler
WiFi sinyali çok zayıf Antenin takılı ve 2,4 GHz uyumlu olması, konnektör oturuşu, kablo kaybı, anten yönü ve metal engeller
WiFi ağı görünmüyor Ağın 2,4 GHz olması; ESP32-WROOM-32U 5 GHz WiFi desteklemez
Brownout reset mesajı Yetersiz USB kaynağı, uzun/ince kablo, motor veya röle yükü ve besleme hattındaki ani gerilim düşümü
ADC değeri WiFi açıkken hatalı ADC2 yerine uygun ADC1 pini kullanın
Kart sürekli yeniden başlıyor Güç kalitesi, boot logu, watchdog, Flash ayarı ve GPIO12 dahil strapping pin seviyeleri
Seri monitörde anlamsız karakter Kod ve seri monitör baud hızını eşitleyin; örneklerde 115200 kullanılır

Sıkça Sorulan Sorular

Harici anten kutuya dahil midir?

Paket içeriği satış seçeneğine göre değişebilir. Anten ürün görsellerinde bulunsa bile sipariş içeriği ayrıca kontrol edilmelidir.

Bu kart 5 GHz WiFi destekler mi?

Hayır. ESP32-WROOM-32U yalnızca 2,4 GHz IEEE 802.11 b/g/n ağlarını destekler.

Bluetooth Classic desteği var mı?

Evet. Klasik ESP32, Bluetooth 4.2 BR/EDR ile Bluetooth Low Energy özelliklerini birlikte sunar.

CP2102 ne işe yarar?

CP2102, bilgisayarın USB bağlantısını ESP32 UART0 seri hattına çevirir. Program yükleme ve seri monitör iletişimi bu bileşen üzerinden yapılır.

Her IPEX anten kullanılabilir mi?

Hayır. Antenin 2,4 GHz ve 50 ohm olması, ayrıca fişinin karttaki konnektörle mekanik olarak eşleşmesi gerekir. Benzer görünen IPEX/MHF nesilleri fiziksel olarak farklı olabilir.

Arduino IDE'de hangi kart seçilmelidir?

Genellikle ESP32 Dev Module profili uygundur. Flash kapasitesi ve diğer seçenekler kart üzerindeki gerçek modül işaretine göre seçilmelidir.

GPIO pinlerine 5 V sinyal bağlanabilir mi?

Hayır. ESP32 GPIO seviyesi 3,3 V'tur. 5 V çıkış veren sensör veya kontrolcü için uygun seviye dönüştürücü kullanılmalıdır.

Paket İçeriği

  • 1 adet ESP32-WROOM-32U WiFi Bluetooth geliştirme kartı

Not: Harici anten, pigtail kablo, Micro-USB kablo, breadboard, sensör ve diğer aksesuarlar satış paketinde ayrıca belirtilmedikçe pakete dahil kabul edilmemelidir.

Kaynaklar ve Teknik Belgeler

Bu ürüne ilk yorumu siz yapın!
Ürün hakkında henüz soru sorulmamış.
Bu ürünün fiyat bilgisi, resim, ürün açıklamalarında ve diğer konularda yetersiz gördüğünüz noktaları öneri formunu kullanarak tarafımıza iletebilirsiniz.
Görüş ve önerileriniz için teşekkür ederiz.
ESP32-WROOM-32U Harici Antenli WiFi Bluetooth Geliştirme Kartı - 38 Pin, CP2102, Micro-USB ESP32-WROOM-32U, harici anten bağlantılı, 38 pin, CP2102 ve Micro-USB özellikli WiFi Bluetooth geliştirme kartıdır. sk2211
ESP32-WROOM-32U Harici Antenli WiFi Bluetooth Geliştirme Kartı - 38 Pin, CP2102, Micro-USB

Tavsiye Et

*
*
*
ideasoft e-ticaret paketleri ile hazırlandı.
