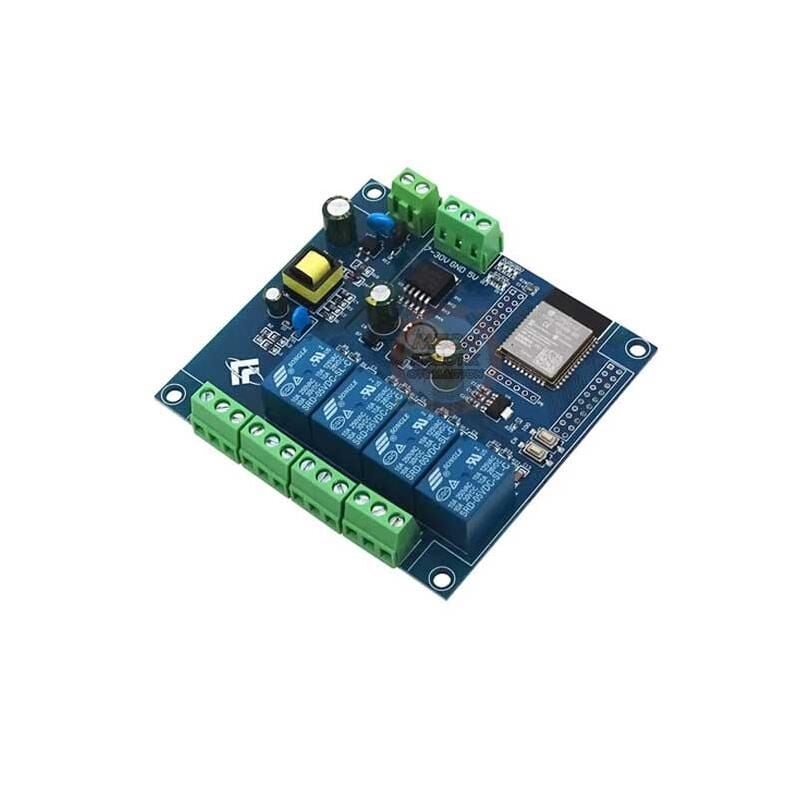

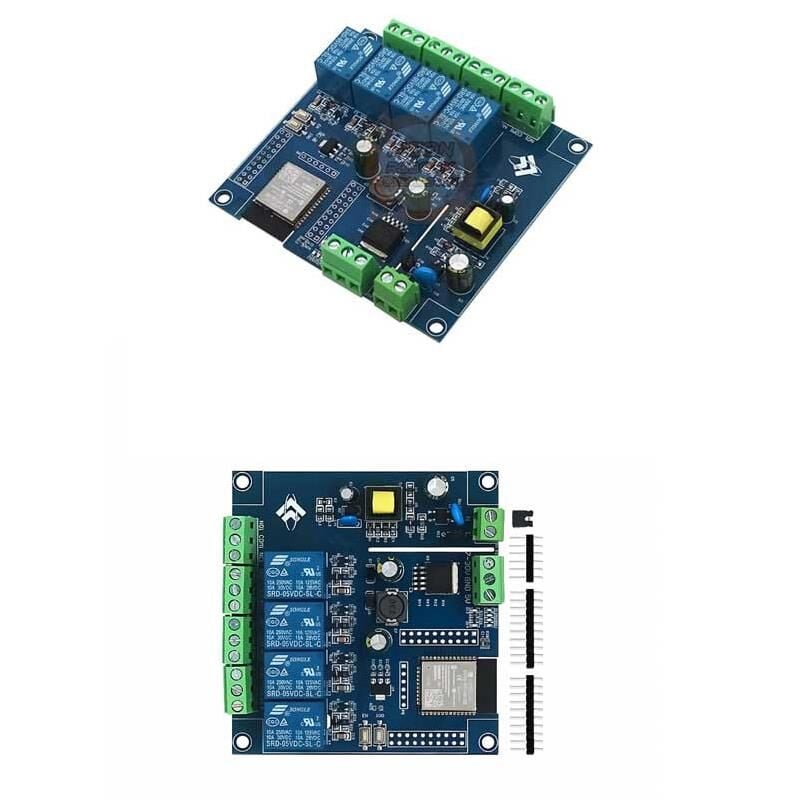

ESP32 Wifi Bluetooth AC 220V/DC 5-30 V 4 Kanal Röle Kartı

ESP32 WIFI Bluetooth 4 Kanal Röle Kartı, AC/DC uyumlu güç kaynağı ile çalışabilen, WiFi ve BLE özelliklerine sahip ESP32-WROOM-32E modülü ile donatılmış gelişmiş bir röle kartıdır. I/O portları LED göstergelerle desteklenmiştir ve 4 adet 5V röle çıkışına sahiptir. Akıllı ev otomasyonu, kablosuz kontrol projeleri, ikincil geliştirme ve öğrenme uygulamaları için idealdir. AC 250V veya DC 30V dahilindeki yükleri güvenle kontrol edebilir.

Teknik Özellikler:

• ESP32-WROOM-32E WiFi & BLE Modülü: Stabil bağlantı ve yüksek performans sağlar.
• Güç Kaynağı: DC 5V/7-30V veya AC 220V.
• 4 Kanal 5V Röle: Her röle AC 250V veya DC 30V yükleri kontrol edebilir.
• Bağlantı Noktaları: Tüm I/O ve UART bağlantı noktaları çıkarılmıştır.
• Programlanabilir LED ve Röle Göstergesi: Durum izleme kolaylığı.
• Boyut ve Yapı: Yerleşik ESP32 modülü, IO0 programlanabilir düğme ve sıfırlama düğmesi içerir.

Uygulama Alanları:

• Akıllı Ev Otomasyonu
• Kablosuz Cihaz Kontrolü
• İkincil Geliştirme ve Eğitim Amaçlı Projeler
• Endüstriyel Otomasyon

Bağlantı Talimatları:

• Yazma Portu: GND, Rx, TX ve 5V’yi sırasıyla GND, TX, RX ve 5V olarak harici TTL seri port modülüne bağlayın.
• Röle Çıkışları:
  • NC (Normalde Kapalı): Röle devreye alınmadan önce COM ile kısa devre yapar; devreye alındıktan sonra bağlantıyı keser.
  • COM (Ortak Uç): Anahtar bağlantısı.
  • NO (Normalde Açık): Röle devreye alındıktan sonra COM ile kısa devre yapar.

Paket İçeriği:

• 1 x ESP32 Wifi Bluetooth AC 220V/DC 5-30V 4 Kanal Röle Kartı
