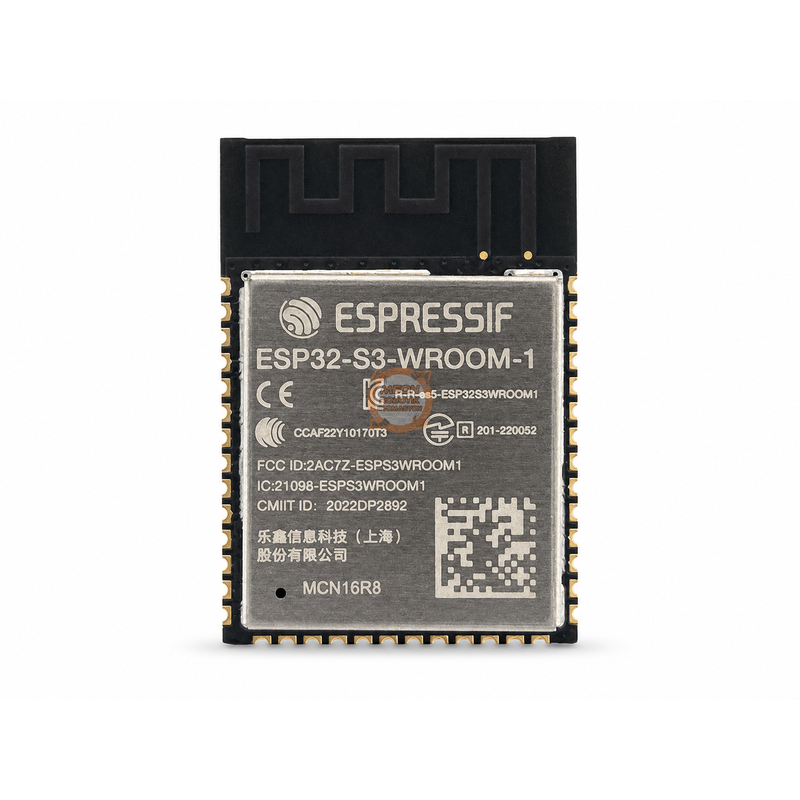

ESP32-S3-WROOM-1-N16R8 WiFi Bluetooth 5 Modül 16MB Flash 8MB PSRAM

ESP32-S3-WROOM-1-N16R8, Espressif ESP32-S3 serisi üzerine kurulu, WiFi ve Bluetooth 5 LE bağlantısını yüksek bellek kapasitesiyle bir araya getiren güçlü bir IoT modülüdür. 16 MB Flash ve 8 MB Octal SPI PSRAM yapısı sayesinde yalnızca temel kablosuz haberleşme projeleri için değil; grafik arayüz, ses işleme, veri tamponlama, edge AI, akıllı kontrol paneli ve yüksek kaynak isteyen gömülü uygulamalar için de güçlü bir platform sunar.

PCB antenli kompakt SMD yapısı, ürünü seri üretim elektronik tasarımlarına doğrudan entegre edilebilir hale getirir. 2.4 GHz WiFi 802.11 b/g/n, Bluetooth LE, zengin çevre birimleri, USB 2.0 OTG, USB Serial/JTAG, LCD ve kamera arayüzü gibi özellikler sayesinde tek modül üzerinden çok farklı ürün aileleri geliştirilebilir.

Öne Çıkan Özellikler

• ESP32-S3 serisi çift çekirdekli Xtensa LX7 işlemci mimarisi
• 240 MHz'e kadar çalışma frekansı
• 16 MB Quad SPI Flash ve 8 MB Octal SPI PSRAM
• 2.4 GHz WiFi 802.11 b/g/n bağlantı desteği
• Bluetooth 5 LE ve Bluetooth Mesh desteği
• 36 adede kadar GPIO ve zengin çevre birimi seçeneği
• USB 2.0 OTG ve USB Serial/JTAG kontrolcüsü
• LCD, kamera, SPI, I2C, I2S, UART, PWM, ADC, touch sensor ve TWAI desteği
• PCB antenli kompakt SMD modül formu
• AIoT, akıllı ev, endüstriyel kontrol ve bağlantılı cihaz tasarımlarına uygun yapı

Teknik Özellikler

N16R8 Bellek Yapısının Avantajı

N16R8 konfigürasyonu, modülün 16 MB Flash ve 8 MB PSRAM ile geldiğini belirtir. Flash bellek firmware, dosya sistemi, web arayüzü, sertifika dosyaları ve OTA güncelleme alanı için geniş kapasite sağlar. 8 MB PSRAM ise özellikle büyük veri tamponları, ekran arayüzleri, görüntü veya ses işleme, ağ paketleme, ML/AIoT denemeleri ve çok görevli uygulamalarda çalışma alanını genişletir.

ESP32-S3 mimarisindeki vektör komutları ve sinyal işleme kabiliyeti, bu bellek yapısıyla birlikte ses komutu algılama, sensör füzyonu, akıllı panel ve bağlantılı cihaz projelerinde daha rahat geliştirme imkanı sunar.

Bağlantı ve Çevre Birimleri

Pin ve Tasarım Notları

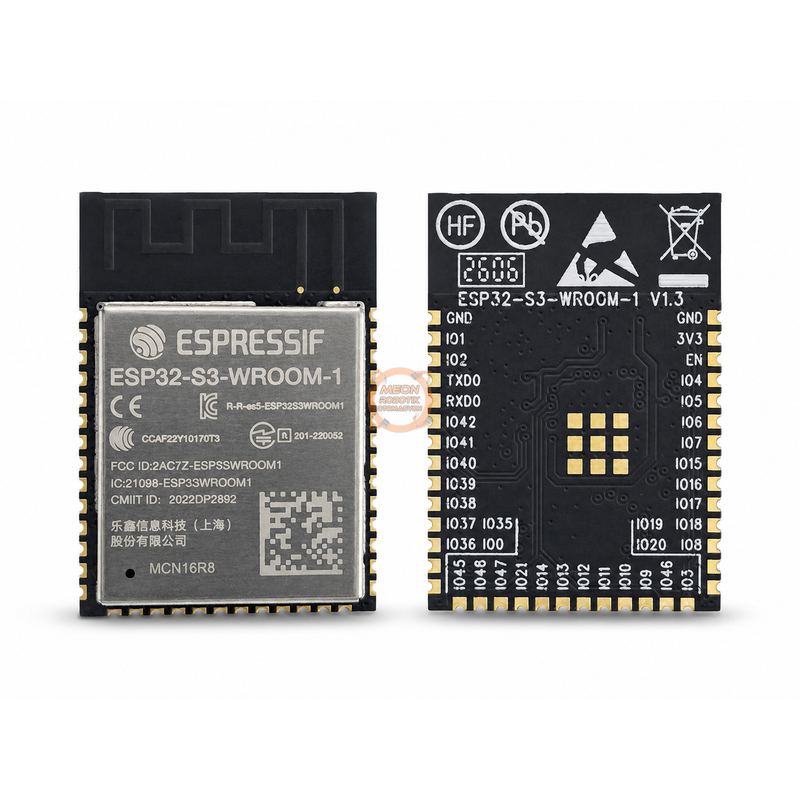

Modül 41 pinli yapıya sahiptir. GND, 3V3 ve EN pinlerinin yanında GPIO, USB, UART, JTAG ve çevre birimi fonksiyonları için çok sayıda bağlantı sunar. EN pini modülün açma/reset kontrolünde kullanıldığı için boşta bırakılmamalıdır. GPIO0 boot süreciyle ilişkili olduğundan, programlama ve açılış davranışı düşünülerek tasarlanmalıdır.

USB fonksiyonları için GPIO19 USB_D- ve GPIO20 USB_D+ hatları kullanılır. N16R8 varyantında 8 MB Octal SPI PSRAM bulunduğu için bellek bağlantılarıyla ilişkili pinlerin proje devresinde nasıl kullanılacağı mutlaka Espressif pin tanımları ve donanım tasarım kılavuzu üzerinden kontrol edilmelidir.

Güç Tasarımı İçin Öneriler

Modül 3.3 V sistemlerde kullanılmak üzere tasarlanmıştır ve önerilen çalışma aralığı 3.0 V - 3.6 V'tur. Espressif donanım kılavuzuna göre tek besleme kullanıldığında 3.3 V ve en az 500 mA akım verebilen bir güç kaynağı tercih edilmelidir. Güç girişinde ESD koruma diyodu ve en az 10 uF kapasitör kullanılması önerilir.

WiFi aktarımı sırasında ani akım çekişleri oluşabileceği için 3.3 V hattında yeterli kapasite, düşük empedanslı besleme yolu ve doğru decoupling yerleşimi önemlidir. EN hattı için güç kararlı hale geldikten sonra modülün devreye girmesini sağlayan RC gecikme devresi tercih edilebilir.

PCB Anten ve Yerleşim Notları

ESP32-S3-WROOM-1 serisi PCB antenli yapıdadır. Bu nedenle modül yerleşiminde anten bölgesinin altında ve çevresinde bakır, toprak düzlemi, sinyal hattı veya metal parça bırakılmaması RF performansı açısından önemlidir. Modül ana karta yerleştirilirken antenin kart kenarına yakın konumlandırılması ve anten önünde açık alan bırakılması önerilir.

RF performansı güç hattı, toprak düzlemi, USB/seri haberleşme hatları ve yüksek frekanslı sinyallerden etkilenebilir. Seri üretim bir tasarımda Espressif PCB layout önerileri, anten keepout alanı ve land pattern ölçüleri dikkate alınmalıdır.

Kullanım Alanları

• Akıllı ev cihazları ve kablosuz kontrol panelleri
• Endüstriyel otomasyon ve uzaktan izleme sistemleri
• WiFi ve Bluetooth bağlantılı sensör ağları
• Ses komutu algılama ve sinyal işleme uygulamaları
• Grafik arayüzlü cihazlar, ekranlı IoT ürünleri ve HMI tasarımları
• USB cihazları ve USB üzerinden debug/programlama gerektiren ürünler
• Akıllı tarım, sağlık, POS, veri kaydedici ve düşük güç IoT uygulamaları

Tasarımda Dikkat Edilecek Noktalar

• Besleme hattı 3.3 V seviyesinde ve yeterli akım kapasitesinde tasarlanmalıdır.
• EN pini boşta bırakılmamalı, reset ve güç açılış zamanlaması doğru kurulmalıdır.
• PCB anten alanı için keepout bölgesi korunmalıdır.
• USB_D- ve USB_D+ hatları diferansiyel USB tasarım kurallarına uygun yönlendirilmelidir.
• GPIO0 ve diğer strapping pinleri açılış modunu etkileyebileceği için harici devre bağlantıları dikkatli seçilmelidir.
• Octal SPI PSRAM ile ilişkili pinlerin kullanılabilirliği tasarım öncesinde doğrulanmalıdır.
• Reflow, nem hassasiyeti ve ESD koşulları SMD üretim sürecinde dikkate alınmalıdır.

Kaynak Bilgisi

Bu ürün açıklaması Espressif ESP32-S3-WROOM-1 / WROOM-1U datasheet, ESP32-S3 Technical Reference Manual ve ESP32-S3 Hardware Design Guidelines dokümanları temel alınarak Türkçe ürün sayfası formatında hazırlanmıştır.
