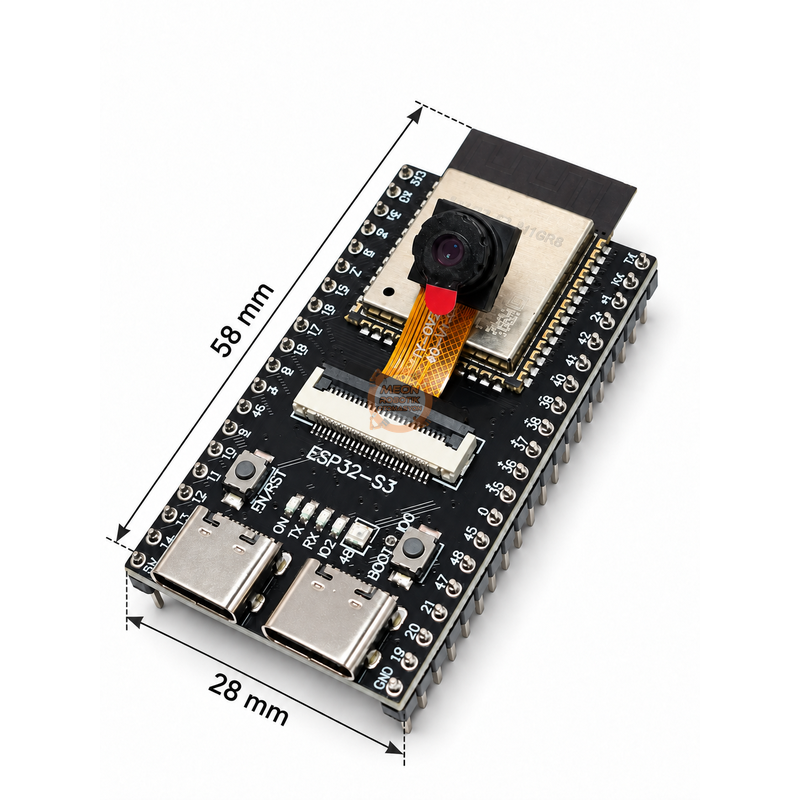

ESP32-S3 N16R8 OV2640 2MP Kamera WiFi Bluetooth AIoT Geliştirme Kartı - 16MB Flash, 8MB PSRAM, Çift USB Type-C

ESP32-S3 N16R8 OV2640 Kamera Geliştirme Kartı, görüntü yakalama, kablosuz video aktarımı, edge AI ve akıllı otomasyon projeleri için hazırlanmış yüksek kapasiteli bir mikrodenetleyici platformudur. Kart üzerinde 240 MHz'e kadar çalışan çift çekirdekli Xtensa LX7 işlemci, 16 MB Flash, 8 MB Octal PSRAM, 2,4 GHz WiFi, Bluetooth 5 Low Energy, iki USB Type-C portu ve microSD kart yuvası bulunur. Paketle gelen 2 MP OV2640 kamera sayesinde ek bir kamera ara kartına ihtiyaç duymadan görüntü tabanlı projelere başlanabilir.

8 MB PSRAM, kamera kare tamponlarının dahili SRAM'i tüketmeden harici bellekte tutulmasını sağlar. Bu özellik; yüksek çözünürlüklü JPEG fotoğraf çekimi, MJPEG web yayını, birden fazla frame buffer kullanımı ve küçük makine öğrenimi modelleri için önemli bir avantajdır. 16 MB Flash ise uygulama, web arayüzü, OTA güncelleme bölümü, dosya sistemi ve AI model verileri için standart 4 MB kartlara göre daha geniş alan sunar.

Kart; yerel ağ kamerası, akıllı kapı gözlem sistemi, QR/barkod okuyucu, görüntülü robot, zaman atlamalı çekim sistemi, üretim hattı görsel kontrol düğümü, tarımsal gözlem kamerası ve hareket algılamalı kayıt cihazı gibi projelerde kullanılabilir. Arduino IDE ile hızlı prototipleme yapılabilir; ESP-IDF, ESP-WHO, ESP-DL, TensorFlow Lite Micro ve PlatformIO ile daha gelişmiş görüntü ve yapay zekâ uygulamaları geliştirilebilir.

Öne Çıkan Özellikler

• 240 MHz'e kadar çalışan çift çekirdekli 32-bit Xtensa LX7 işlemci
• 16 MB Quad SPI Flash ve 8 MB Octal SPI PSRAM
• OV2640 2 megapiksel kamera, 1600 × 1200 piksele kadar UXGA görüntü
• JPEG, YUV/YCbCr, RGB565 ve RAW çıkış seçenekleri
• 8-bit DVP paralel kamera veri yolu ve SCCB kamera kontrol arabirimi
• 2,4 GHz WiFi 802.11 b/g/n ve Bluetooth 5 Low Energy
• Kamera görüntülerini veya proje verilerini saklamak için microSD/TF kart yuvası
• Doğal USB OTG ile USB-UART programlamayı ayıran iki USB Type-C port
• CH343P USB-UART dönüştürücü ve UART durum LED'leri
• GPIO2 durum LED'i ve GPIO48 adreslenebilir RGB LED
• BOOT ve RESET butonları
• Vektör komutlarıyla görüntü işleme ve TinyML iş yüklerine uygun mimari
• Arduino IDE, ESP-IDF, PlatformIO ve MicroPython ile programlama
• ESP32 kamera sürücüsü, CameraWebServer, ESP-WHO ve ESP-DL ekosistemiyle uyumlu yapı

Ayrıntılı Teknik Özellikler

Kart Üzerindeki Donanımlar

N16R8 Bellek Yapısı Neden Önemlidir?

N16R8 adlandırmasında N16 16 MB Flash, R8 ise 8 MB PSRAM kapasitesini ifade eder. Bu kartta Flash QIO/Quad, PSRAM ise OPI/Octal olarak yapılandırılmalıdır. Flash modunu yanlışlıkla OPI seçmek veya PSRAM'i kapalı bırakmak kamera başlatma hatası, bellek ayırma sorunu ve yüksek çözünürlükte yeniden başlama gibi problemlere yol açabilir.

Octal PSRAM, GPIO35, GPIO36 ve GPIO37 hatlarını dahili olarak kullanır. Bu pinler kart üzerinde görünse bile N16R8 yapılandırmasında genel amaçlı giriş/çıkış olarak kullanılmamalıdır.

OV2640 Kamera Özellikleri

OV2640'ın 1600 × 1200 çözünürlüğü sensörün maksimum fotoğraf çıkışıdır; canlı yayın kare hızı değildir. Kare hızı çözünürlük, JPEG kalite değeri, ışık, WiFi sinyal seviyesi, PSRAM yapılandırması ve web istemcisi sayısına bağlıdır. Daha akıcı MJPEG yayın için QVGA, VGA veya SVGA; ayrıntılı tek kare fotoğraf için XGA/SXGA/UXGA tercih edilebilir.

Kamera Pin Eşlemesi

Bu kartın OV2640 bağlantısı, ESP32-S3-EYE kamera eşlemesiyle aynı DVP pin grubunu kullanır. Arduino CameraWebServer örneğinde CAMERA_MODEL_ESP32S3_EYE seçimi kullanılabilir veya aşağıdaki GPIO değerleri özel olarak tanımlanabilir.

MicroSD Kart Pinleri

Kart üzerindeki microSD yuvası doğrulanmış yapılandırmada 1-bit SDMMC modunda kullanılır. Bu mod yalnızca CMD, CLK ve DATA0 hatlarını kullanarak kamera için daha fazla GPIO'nun ayrılmasına olanak tanır.

İki USB Type-C Portunun Görevleri

İlk kurulumda USB-UART portu, program çöktüğünde veya doğal USB yapılandırması bozulduğunda daha kolay kurtarma sağlar. USB-OTG portu ise dönüştürücü kullanmadan ESP32-S3'ün USB çevre birimine doğrudan erişir. Her iki port için de veri aktarımını destekleyen kaliteli USB Type-C kablo kullanılmalıdır.

GPIO ve Pin Kullanım Özeti

Arduino IDE Kurulumu ve Doğru Kart Ayarları

1. Güncel Arduino IDE'yi kurun.
2. Preferences bölümündeki Additional Boards Manager URLs alanına Espressif kart paketinin adresini ekleyin.
3. Boards Manager'da esp32 by Espressif Systems paketinin güncel kararlı sürümünü kurun.
4. Tools > Board menüsünden ESP32S3 Dev Module seçin.
5. Aşağıdaki N16R8 bellek ve USB ayarlarını uygulayın.
6. Kartı önce USB-UART portundan bağlayıp doğru COM/tty portunu seçin.

https://raw.githubusercontent.com/espressif/arduino-esp32/gh-pages/package_esp32_index.json

PSRAM ve Flash Kontrol Kodu

Kamera örneğine geçmeden önce kartın 16 MB Flash ve 8 MB PSRAM'i doğru gördüğünü kontrol etmek, pek çok başlangıç sorununu erkenden yakalar.

#include

void setup() {
  Serial.begin(115200);
  delay(1000);

  Serial.printf("Flash: %u MB\n",
                ESP.getFlashChipSize() / 1024 / 1024);
  Serial.printf("PSRAM bulundu: %s\n",
                psramFound() ? "Evet" : "Hayır");
  Serial.printf("PSRAM toplam: %u MB\n",
                ESP.getPsramSize() / 1024 / 1024);
  Serial.printf("PSRAM boş: %u KB\n",
                ESP.getFreePsram() / 1024);
}

void loop() {}

OV2640 Pin Tanımları

Kendi kamera projenizi yazarken veya CameraWebServer örneğini özelleştirirken aşağıdaki tanımları kullanabilirsiniz. Arduino paketindeki örnek CAMERA_MODEL_ESP32S3_EYE seçimi de aynı temel kamera pin grubunu kullanır.

#define PWDN_GPIO_NUM   -1
#define RESET_GPIO_NUM  -1
#define XCLK_GPIO_NUM   15
#define SIOD_GPIO_NUM   4
#define SIOC_GPIO_NUM   5

#define Y9_GPIO_NUM     16
#define Y8_GPIO_NUM     17
#define Y7_GPIO_NUM     18
#define Y6_GPIO_NUM     12
#define Y5_GPIO_NUM     10
#define Y4_GPIO_NUM     8
#define Y3_GPIO_NUM     9
#define Y2_GPIO_NUM     11

#define VSYNC_GPIO_NUM  6
#define HREF_GPIO_NUM   7
#define PCLK_GPIO_NUM   13

Tek Kare JPEG Yakalama Örneği

Aşağıdaki örnek OV2640'ı JPEG modunda başlatır, bir kare alır ve görüntünün byte cinsinden boyutunu seri monitöre yazar. Kamera kablosunu takarken kartın enerjisini kesin ve FPC kontak yönünü görseldeki sokete göre kontrol edin.

#include "esp_camera.h"

#define PWDN_GPIO_NUM   -1
#define RESET_GPIO_NUM  -1
#define XCLK_GPIO_NUM   15
#define SIOD_GPIO_NUM   4
#define SIOC_GPIO_NUM   5
#define Y9_GPIO_NUM     16
#define Y8_GPIO_NUM     17
#define Y7_GPIO_NUM     18
#define Y6_GPIO_NUM     12
#define Y5_GPIO_NUM     10
#define Y4_GPIO_NUM     8
#define Y3_GPIO_NUM     9
#define Y2_GPIO_NUM     11
#define VSYNC_GPIO_NUM  6
#define HREF_GPIO_NUM   7
#define PCLK_GPIO_NUM   13

void setup() {
  Serial.begin(115200);

  camera_config_t c = {};
  c.ledc_channel = LEDC_CHANNEL_0;
  c.ledc_timer = LEDC_TIMER_0;
  c.pin_d0 = Y2_GPIO_NUM;
  c.pin_d1 = Y3_GPIO_NUM;
  c.pin_d2 = Y4_GPIO_NUM;
  c.pin_d3 = Y5_GPIO_NUM;
  c.pin_d4 = Y6_GPIO_NUM;
  c.pin_d5 = Y7_GPIO_NUM;
  c.pin_d6 = Y8_GPIO_NUM;
  c.pin_d7 = Y9_GPIO_NUM;
  c.pin_xclk = XCLK_GPIO_NUM;
  c.pin_pclk = PCLK_GPIO_NUM;
  c.pin_vsync = VSYNC_GPIO_NUM;
  c.pin_href = HREF_GPIO_NUM;
  c.pin_sccb_sda = SIOD_GPIO_NUM;
  c.pin_sccb_scl = SIOC_GPIO_NUM;
  c.pin_pwdn = PWDN_GPIO_NUM;
  c.pin_reset = RESET_GPIO_NUM;
  c.xclk_freq_hz = 20000000;
  c.pixel_format = PIXFORMAT_JPEG;
  c.frame_size = FRAMESIZE_UXGA;
  c.jpeg_quality = 10;
  c.fb_count = 2;
  c.fb_location = CAMERA_FB_IN_PSRAM;
  c.grab_mode = CAMERA_GRAB_LATEST;

  esp_err_t err = esp_camera_init(&c);
  if (err != ESP_OK) {
    Serial.printf("Kamera başlatma hatası: 0x%x\n", err);
    return;
  }

  camera_fb_t *fb = esp_camera_fb_get();
  if (!fb) {
    Serial.println("Görüntü alınamadı");
    return;
  }

  Serial.printf("JPEG: %u byte, %ux%u\n",
                fb->len, fb->width, fb->height);
  esp_camera_fb_return(fb);
}

void loop() {}

MicroSD Kartı Başlatma Örneği

Arduino SD_MMC kütüphanesinde özel pinleri tanımlayıp kartı 1-bit modda başlatabilirsiniz.

#include "FS.h"
#include "SD_MMC.h"

void setup() {
  Serial.begin(115200);

  SD_MMC.setPins(39, 38, 40); // CLK, CMD, D0
  if (!SD_MMC.begin("/sdcard", true)) {
    Serial.println("microSD başlatılamadı");
    return;
  }

  uint64_t sizeMB = SD_MMC.cardSize() / 1024 / 1024;
  Serial.printf("microSD kapasitesi: %llu MB\n", sizeMB);

  File file = SD_MMC.open("/test.txt", FILE_WRITE);
  if (file) {
    file.println("ESP32-S3 kamera kartı hazır.");
    file.close();
  }
}

void loop() {}

WiFi Kamera Web Sunucusu Kurulumu

1. Arduino IDE'de File > Examples > ESP32 > Camera > CameraWebServer örneğini açın.
2. Kamera modeli olarak yalnızca CAMERA_MODEL_ESP32S3_EYE satırını etkin bırakın veya özel pin dosyasına yukarıdaki değerleri girin.
3. WiFi ağ adını ve parolasını girin.
4. Board, Flash ve PSRAM ayarlarını N16R8 tablosundaki gibi seçin.
5. Kodu yükleyip seri monitörü 115200 baud hızında açın.
6. Yazdırılan yerel IP adresini aynı ağa bağlı telefon veya bilgisayarın tarayıcısında açın.
7. Start Stream komutuyla MJPEG yayını başlatın; çözünürlük ve kaliteyi web arayüzünden ayarlayın.

Kartın bir modem olmadan doğrudan yayın yapması istenirse SoftAP modu kullanılabilir. Bu yapıda ESP32-S3 kendi WiFi ağını oluşturur ve telefon doğrudan bu ağa bağlanır. SoftAP yerel ve taşınabilir uygulamalar için uygundur; internete erişim sağlamaz ve erişim güvenliği için güçlü parola kullanılmalıdır.

GPIO2 Durum LED'i Testi

const int STATUS_LED = 2;

void setup() {
  pinMode(STATUS_LED, OUTPUT);
}

void loop() {
  digitalWrite(STATUS_LED, HIGH);
  delay(500);
  digitalWrite(STATUS_LED, LOW);
  delay(500);
}

Kamera Görüntü Ayarları

AI ve Görüntü İşleme Kullanımı

ESP32-S3, 8-bit ve 16-bit vektör işlemlerini hızlandıran komutlara sahiptir. Bu donanım, tam bir masaüstü görüntü işlemcisi yerine düşük güçte belirli görevleri yerelde gerçekleştirmek için tasarlanmıştır. Hareket var/yok sınıflandırması, kişi algılama, basit yüz tespiti, renk veya şekil ayrımı, sayaç okuma ön işlemesi ve küçük görüntü sınıflandırma modelleri uygun hedeflerdir.

Model doğruluğu; yalnızca işlemciye değil eğitim veri setine, kamera konumuna, aydınlatmaya ve görüntü ölçeklendirmesine bağlıdır. Yüz tanıma veya güvenlik kararı veren uygulamalarda yanlış pozitif/negatif sonuçlar hesaba katılmalı ve tek güvenlik katmanı olarak kullanılmamalıdır.

Örnek Proje Fikirleri

Eski ESP32-CAM Kartlara Göre Avantajları

Sorun Giderme

Kullanımda Dikkat Edilecek Noktalar

• Kamera FPC kablosunu kart enerjisizken takıp çıkarın; kilit mandalını zorlamayın.
• GPIO pinlerine 5 V uygulamayın; gerekiyorsa lojik seviye dönüştürücü kullanın.
• GPIO35, GPIO36 ve GPIO37'yi Octal PSRAM nedeniyle kullanmayın.
• Kamera, SD, USB, UART ve LED'lerle paylaşılan pinlere harici cihaz bağlamadan önce çakışma tablosunu kontrol edin.
• Motor, servo, röle ve güçlü LED'leri ayrı kaynaktan besleyin; ortak GND kullanın.
• MicroSD'yi yazma işlemi bitmeden çıkarmayın; dosyayı kapatıp kartı ayırın.
• PCB anten alanını metal muhafaza, pil ve kablolardan uzak tutun.
• Yüksek çözünürlük ve WiFi yayını anlık akımı artırır; kısa ve kaliteli USB kablo kullanın.
• Kamerayı doğrudan internete açmayın ve kişisel alanlarda yerel gizlilik mevzuatına uyun.

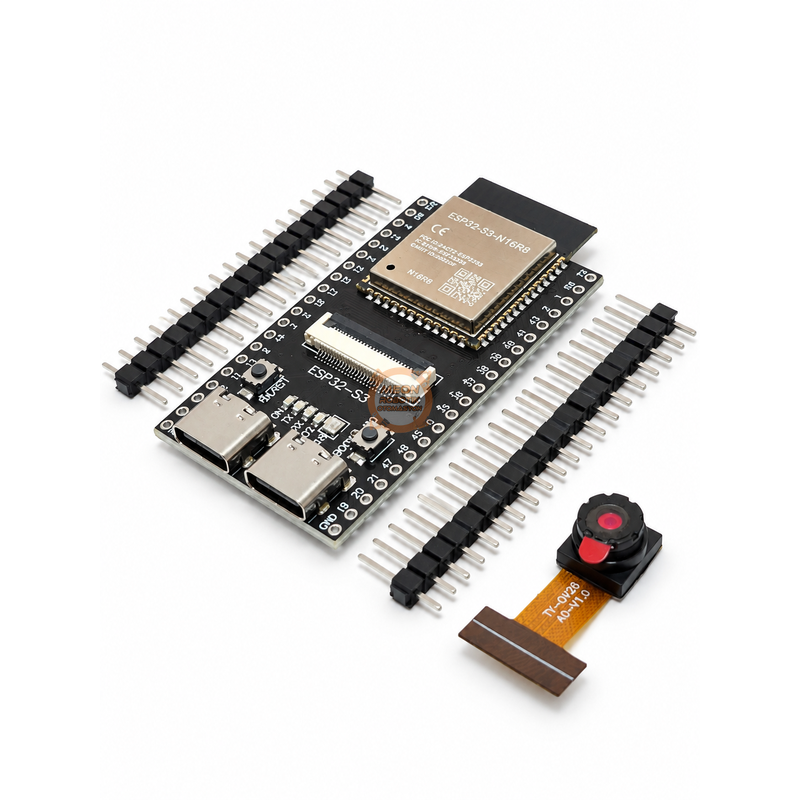

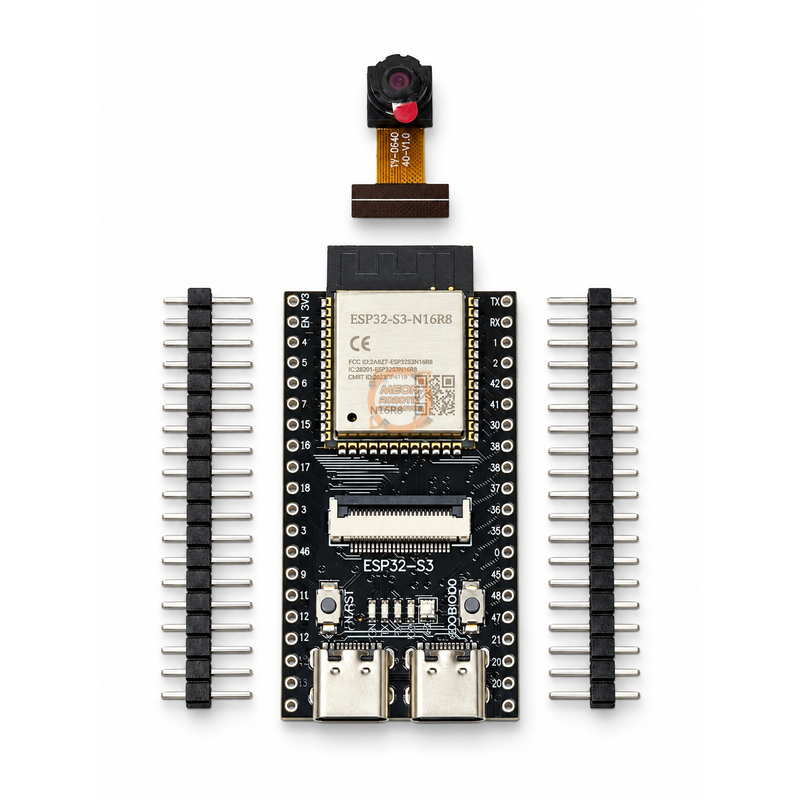

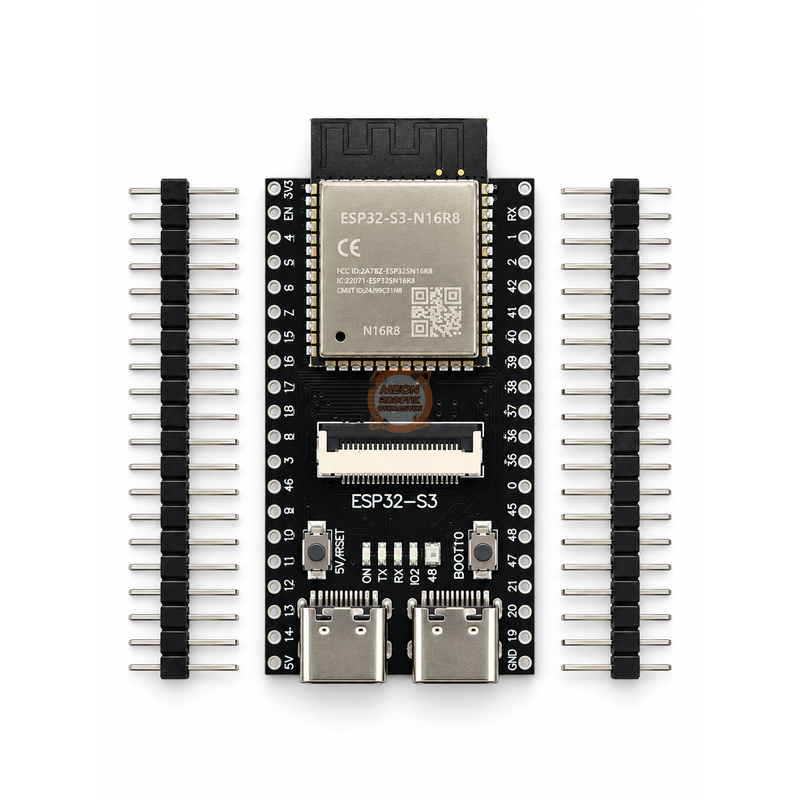

Paket İçeriği

• 1 × ESP32-S3-WROOM-1-N16R8 kamera geliştirme kartı
• 1 × OV2640 2 MP kamera modülü ve FPC kablo
• Pin header durumu satıcı paketine göre lehimli veya ayrı olabilir
