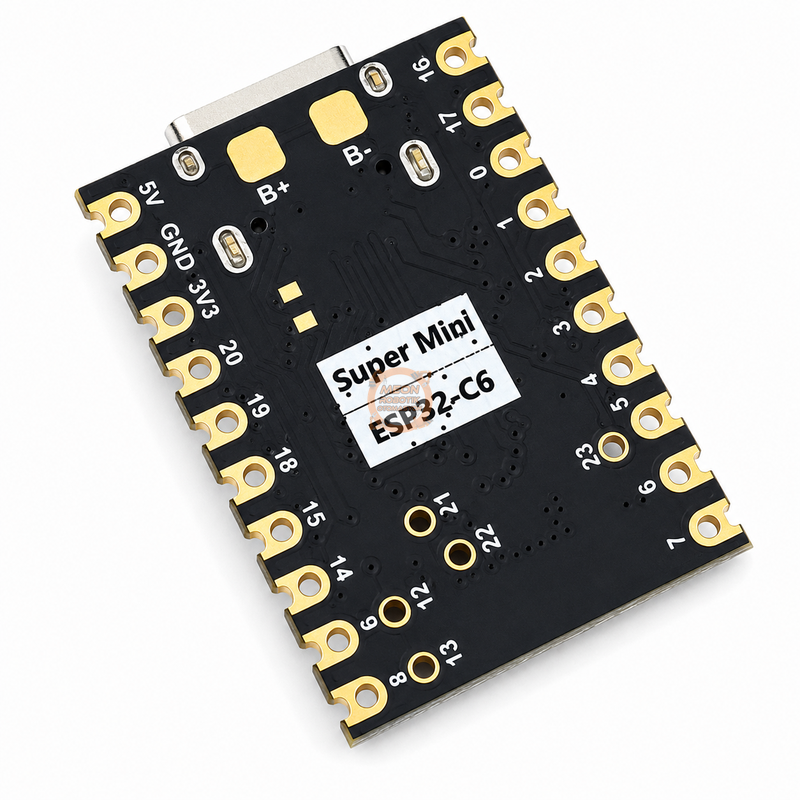

ESP32 C6 Super Mini WiFi 6 Bluetooth Zigbee Thread Geliştirme Kartı

ESP32 C6 Super Mini, Espressif ESP32-C6 çipini ultra kompakt bir geliştirme kartı formunda sunan güçlü bir IoT kartıdır. WiFi 6, Bluetooth 5.3 LE, Zigbee ve Thread desteği sayesinde tek kart ile akıllı ev, kablosuz sensör, Matter uyumlu ağlar ve düşük güç tüketimli IoT uygulamaları geliştirilebilir.

RISC-V tabanlı 32-bit işlemcisi, 160 MHz çalışma frekansı, 4 MB Flash belleği, USB Type-C programlama bağlantısı ve geniş GPIO erişimiyle ESP32 C6 Super Mini; küçük boyutlu ama yeni nesil kablosuz haberleşme özellikleri isteyen projeler için pratik bir çözümdür.

Öne Çıkan Özellikler

• ESP32-C6 tabanlı kompakt Super Mini geliştirme kartı
• 32-bit RISC-V tek çekirdekli işlemci, 160 MHz'e kadar çalışma frekansı
• WiFi 6, Bluetooth 5.3 LE, Zigbee ve Thread desteği
• 4 MB Flash bellek
• USB Type-C üzerinden programlama ve güç besleme
• 5V, 3V3 ve GND güç pinleri
• UART, I2C, SPI, I2S, PWM ve ADC destekli GPIO pinleri
• GPIO15 durum LED'i ve GPIO8 üzerinden WS2812 RGB LED
• Stamp-hole yapısıyla prototip veya PCB üzerine doğrudan lehimlemeye uygun form

Teknik Özellikler

WiFi 6, Zigbee ve Thread Desteği Ne Sağlar?

ESP32-C6, klasik ESP32 kartlarından farklı olarak WiFi 6 ve IEEE 802.15.4 altyapısını aynı çipte sunar. WiFi 6, 2.4 GHz ağlarda daha verimli bağlantı ve modern router uyumluluğu sağlar. Zigbee ve Thread desteği ise akıllı ev sensörleri, mesh ağlar ve Matter ekosistemi için önemli bir avantajdır.

Bu yapı sayesinde aynı kartla WiFi üzerinden bulut bağlantısı, Bluetooth LE üzerinden yakın mesafe kurulum, Thread veya Zigbee üzerinden düşük güç tüketimli yerel ağ senaryoları planlanabilir.

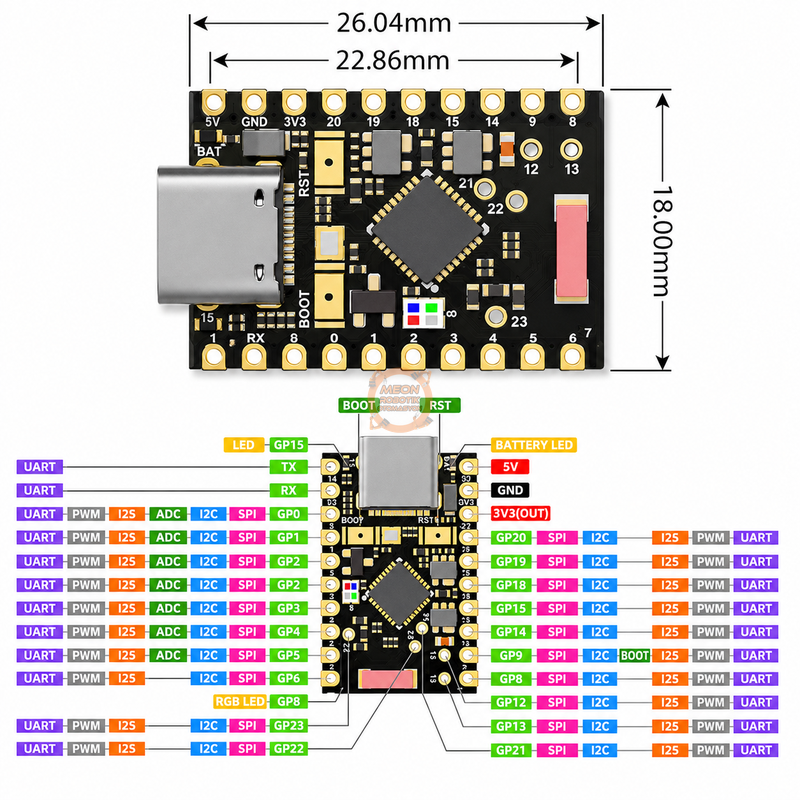

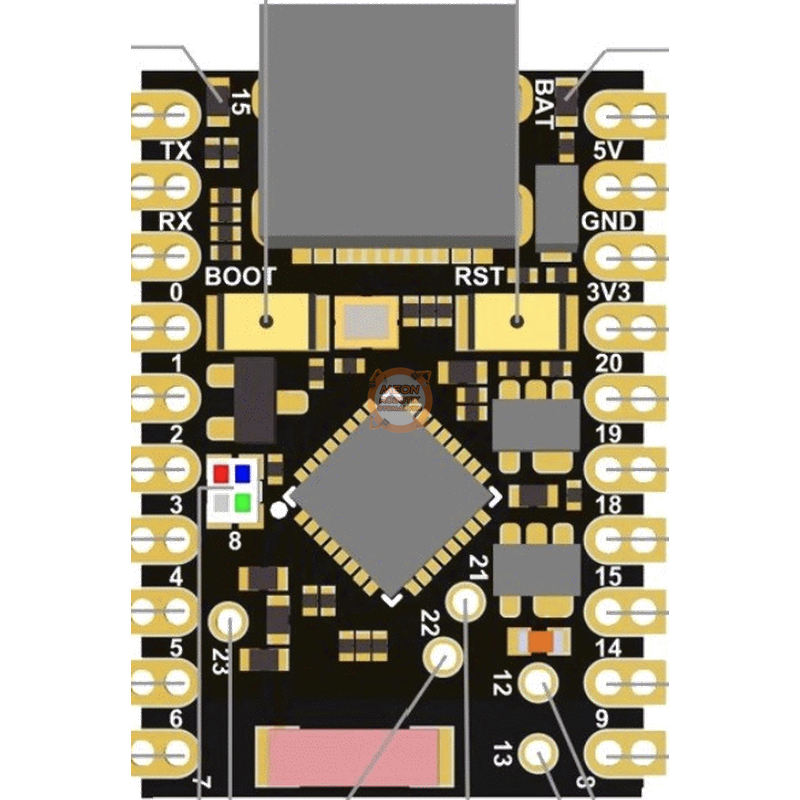

Pinout ve Bağlantı Yapısı

ESP32 C6 Super Mini, küçük boyutuna rağmen UART, I2C, SPI, I2S, ADC ve PWM destekli pinleri dışarı alır. Kart üzerinde 5V, 3V3 ve GND güç pinleri; TX/RX seri haberleşme pinleri; GPIO0-9, GPIO12-15 ve GPIO18-23 aralığında çeşitli dijital pinler bulunur.

Arduino IDE Hızlı Başlangıç

Arduino IDE 2 üzerinde ESP32 kart paketini kurduktan sonra kart seçimi genellikle Esp32c6 Dev olarak yapılır. Tipik ayarlarda CPU frekansı 160 MHz, Flash Size 4MB, Flash Mode QIO ve Upload Speed 921600 seçilebilir.

Board: Esp32c6 Dev
CPU Frequency: 160 MHz
Flash Size: 4MB
Flash Mode: QIO
Upload Speed: 921600

Kod Örneği: GPIO15 Durum LED'i Yakıp Söndürme

void setup() {
  pinMode(15, OUTPUT);
}

void loop() {
  digitalWrite(15, HIGH);
  delay(1000);
  digitalWrite(15, LOW);
  delay(1000);
}

Kod Örneği: WiFi Ağlarını Tarama

#include

void setup() {
  Serial.begin(115200);
  WiFi.mode(WIFI_STA);
  WiFi.disconnect();
  delay(100);
}

void loop() {
  int n = WiFi.scanNetworks();
  Serial.println("Bulunan ag sayisi: " + String(n));

  for (int i = 0; i < n; i++) {
    Serial.println(WiFi.SSID(i) + " / RSSI: " + String(WiFi.RSSI(i)));
  }

  delay(5000);
}

Kod Örneği: I2C Scanner

#include

void setup() {
  Serial.begin(115200);
  Wire.begin(8, 9); // SDA, SCL
}

void loop() {
  for (byte address = 1; address < 127; address++) {
    Wire.beginTransmission(address);
    if (Wire.endTransmission() == 0) {
      Serial.print("I2C cihaz bulundu: 0x");
      Serial.println(address, HEX);
    }
  }
  delay(3000);
}

Örnek Proje Fikirleri

• WiFi 6 destekli sıcaklık ve nem izleme cihazı
• Thread veya Zigbee tabanlı akıllı ev sensör düğümü
• OLED ekranlı kablosuz durum paneli
• ST7735 veya benzeri SPI TFT ekran ile mini IoT gösterge sistemi
• Bluetooth LE üzerinden mobil uygulama ile yapılandırılabilen röle kontrol kartı
• Düşük güç tüketimli pil destekli kapı, pencere veya ortam sensörü
• ESPHome ile Home Assistant uyumlu kablosuz sensör modülü

Kullanımda Dikkat Edilecek Noktalar

• GPIO pinleri 3.3V lojik seviyesinde çalışır; doğrudan 5V sinyal uygulanmamalıdır.
• GPIO9 boot/download modu ile ilişkili olduğundan harici devrelerde dikkatli kullanılmalıdır.
• GPIO8 üzerindeki WS2812 LED, bazı projelerde I2C SDA kullanımıyla çakışabilir; pin seçimi projeye göre düzenlenmelidir.
• USB üzerinden programlama için data destekli USB Type-C kablo kullanılmalıdır.
• Harici 5V besleme kullanıldığında GND hattı bağlı tüm devrelerle ortaklanmalıdır.
• Zigbee, Thread ve Matter uygulamalarında kullanılan framework ve kütüphane desteği proje ortamına göre kontrol edilmelidir.

Kaynak Bilgisi

Bu ürün açıklaması ESP32-C6 Super Mini pinout ve kart özellikleri, Cirkit Designer bileşen notları, ESPBoards teknik bilgileri ve ESP32-C6 ailesinin kablosuz haberleşme özellikleri temel alınarak Türkçe e-ticaret ürün sayfası formatında hazırlanmıştır.
