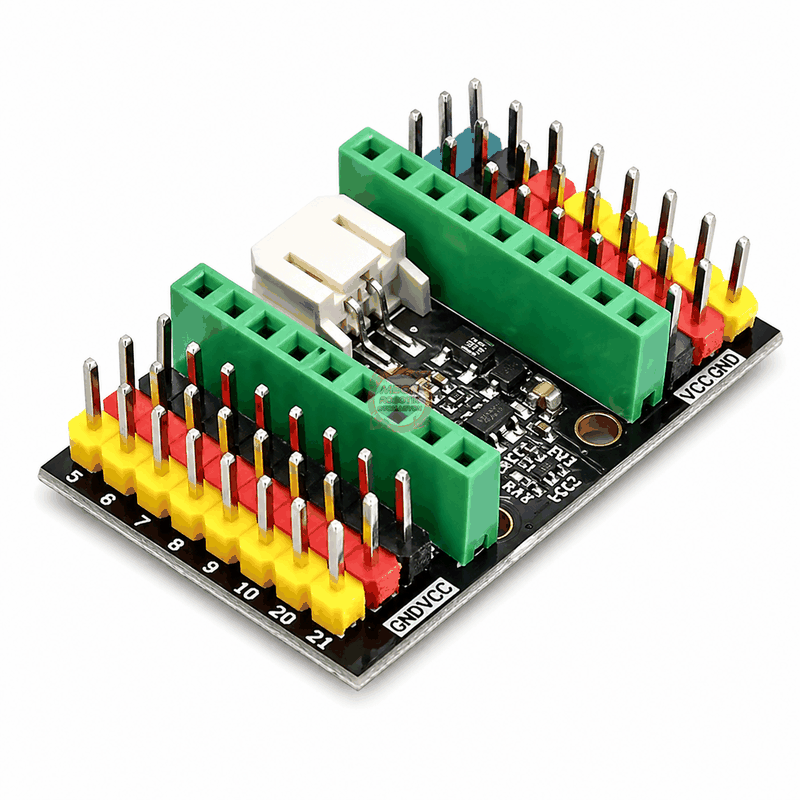

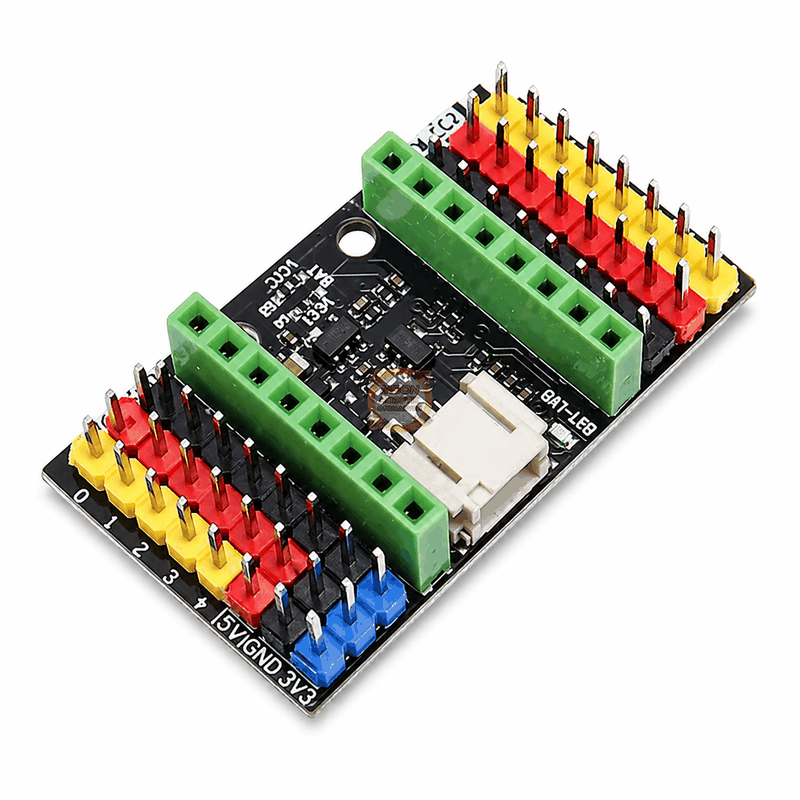

ESP32-C3 SuperMini Expansion Board Genişletme Kartı | LiPo Şarjlı Prototipleme

ESP32-C3 SuperMini Expansion Board, ESP32-C3 SuperMini geliştirme kartını daha kullanışlı hale getirmek için tasarlanmış kompakt bir genişletme kartıdır. Kart, SuperMini üzerindeki GPIO pinlerini daha erişilebilir hale getirir; sensör, modül, kablo ve harici devre bağlantılarını prototipleme sırasında çok daha düzenli kullanmanızı sağlar.

Bu genişletme kartının en önemli avantajı, 3.7V lityum pil bağlantısı ve USB üzerinden şarj desteği sunmasıdır. PH2.0 pil konnektörü sayesinde uyumlu LiPo/Li-ion piller doğrudan bağlanabilir. Şarj sırasında yeşil gösterge LED'i yanar; pil dolduğunda gösterge söner.

VCC1 ve VCC2 güç hatları varsayılan olarak 3.3V çıkış verir. Gerektiğinde lehim jumper ayarıyla bu çıkışlar 3.7V pil hattına yönlendirilebilir. Bu yapı, hem düşük voltajlı sensörlerle hem de pil gerilimi isteyen bazı modüllerle daha esnek çalışma imkanı sağlar.

Ürün Detayı

ESP32-C3 SuperMini kartı küçük boyutlu olduğu için prototipleme sırasında pinlere erişim, sensör bağlantısı ve pil kullanımı her zaman pratik olmayabilir. ESP32-C3 SuperMini Expansion Board bu ihtiyacı karşılamak için geliştirilmiş bir yardımcı karttır.

Genişletme kartı, ESP32-C3 SuperMini'yi üzerine takarak daha düzenli bir bağlantı platformu oluşturur. GPIO pinlerinin dışarı alınması, çoklu sensör bağlantıları, jumper kablo kullanımı ve masaüstü deneme devreleri için büyük kolaylık sağlar.

Pil şarj devresi sayesinde kablosuz ve taşınabilir projelerde harici şarj modülü kullanma ihtiyacı azalır. Bu nedenle özellikle bataryalı IoT sensörleri, giyilebilir elektronikler, düşük güç tüketimli uygulamalar ve saha testleri için kullanışlıdır.

Teknik Özellikler

Pil Bağlantısı ve Şarj Kullanımı

Kart üzerindeki PH2.0 konnektör, 3.7V tek hücre lityum pil bağlantısı için kullanılır. Uyumlu LiPo veya Li-ion pil takıldığında kart USB üzerinden pili şarj edebilir. Şarj sırasında yeşil gösterge LED'i aktif olur; pil tamamen dolduğunda LED söner.

Bu yapı, ESP32-C3 SuperMini ile taşınabilir IoT cihazı geliştirmek isteyen kullanıcılar için daha temiz bir güç çözümü sunar. Sensör düğümü, ortam izleme cihazı veya BLE/WiFi tabanlı taşınabilir modüllerde pil yönetimini kolaylaştırır.

Dikkat: Pil bağlantısı yaparken polariteye dikkat edilmelidir. Yanlış bağlantı pil, kart veya bağlı modüllere zarar verebilir.

VCC1 ve VCC2 Güç Çıkışları

Genişletme kartı üzerinde VCC1 ve VCC2 olmak üzere iki ayrı güç çıkış hattı bulunur. Varsayılan fabrika ayarında bu hatlar 3.3V verir. Bu ayar, çoğu ESP32-C3 SuperMini çevre birimi ve düşük voltajlı sensör için uygundur.

Daha yüksek gerilim isteyen uygulamalarda VCC1 veya VCC2 hattı 3.7V pil gerilimine alınabilir. Bunun için ilgili hattaki varsayılan 0R direnç kaldırılır ve PCB üzerindeki jumper padleri lehimle köprülenir. VCC1 ve VCC2 ayrı ayrı kontrol edildiği için yalnızca ihtiyaç duyulan çıkış değiştirilebilir.

Not: 3.7V çıkış pil hattına bağlıdır; bağlı sensör veya modülün bu gerilimi desteklediğinden emin olunmalıdır.

Kart Üzerindeki Bileşenler

Kart üzerinde güç yönetimi ve pil şarjı için çeşitli SMD bileşenler bulunur. Robotics ürün sayfasında kart yerleşimi için aşağıdaki ana bileşenler listelenmiştir:

Ne İşe Yarar?

• ESP32-C3 SuperMini kartını breadboard veya kablo bağlantıları için daha erişilebilir hale getirir.
• Tüm GPIO bağlantılarını daha düzenli kullanmaya yardımcı olur.
• 3.7V lityum pil ile taşınabilir projeler geliştirmeyi kolaylaştırır.
• USB üzerinden pil şarj desteği sağlayarak harici şarj modülü ihtiyacını azaltır.
• VCC1 ve VCC2 hatları sayesinde farklı güç ihtiyacı olan çevre birimlerine esnek çıkış sunar.
• Sensör, röle, ekran, modül ve test bağlantıları için daha düzenli bir prototip alanı oluşturur.

Kullanım Alanları

• Bataryalı ESP32-C3 SuperMini IoT projeleri
• Kablosuz sensör düğümleri
• BLE veya WiFi tabanlı taşınabilir cihazlar
• Giyilebilir elektronik denemeleri
• Düşük güç tüketimli otomasyon uygulamaları
• Masaüstü prototipleme ve eğitim çalışmaları

Paket İçeriği

• 1 adet ESP32-C3 SuperMini Expansion Board

Önemli: ESP32-C3 SuperMini geliştirme kartı pakete dahil değildir. Bu ürün yalnızca genişletme kartıdır.

Dikkat Edilmesi Gerekenler

• Pil bağlamadan önce PH2.0 konnektör polaritesi kontrol edilmelidir.
• VCC1 veya VCC2 hattı 3.7V'a alınacaksa bağlı modüllerin bu voltajı desteklediğinden emin olunmalıdır.
• 0R direnç ve lehim jumper işlemleri dikkatli yapılmalıdır; yanlış köprüleme kartın veya bağlı cihazların zarar görmesine neden olabilir.
• Bataryalı projelerde pil kapasitesi, ESP32-C3 çalışma modu ve bağlı sensörlerin tüketimi birlikte değerlendirilmelidir.

Kaynak Bilgisi

Bu ürün açıklaması, Micro Robotics ürün sayfasındaki ESP32-C3 SuperMini Expansion Board teknik bilgileri ile Michiel van der Wulp tarafından yayımlanan ESP32-C3 SuperMini genişletme kartı kullanım notları harmanlanarak hazırlanmıştır.
